ゼロクラウンのテールユニット修理

2014年9月12日
By

ledテールが採用されてから久しいですがぽろぽろと球切れが出始めているようです。
ゼロクラウンも例外ではなく結構な割合で不具合でるようです。
そのため中古ユニット自体もかなりの高値で取引されており今回相談を受けました。

************************
車の電装・カスタム関係は当店におまかせ下さい!!
ナビ、オーディオ 、打ち換え セキュリティー
LED カスタム ETC、レーダー、ヘッドライト加工
シーケンシャルウィンカー、流れるウィンカー
Viper/Hornet ライト修理 ワンオフパーツ制作

大阪府和泉市池田下町1783番
トレードゲート
電話:070-4413-5136 / 0725-57-7955
定休日:土曜日 and 隔週日曜日
************************

ledテールが採用されてから久しいですがぽろぽろと球切れが出始めているようです。 ゼロクラウンも例外ではなく結構な割合で不具合でるようです。 そのため中古ユニット自体もかなりの高値で取引されており今回相談を受けました。

車種名

クラウン

グレード

アスリート

メーカー

TOYOTA

年式

型式

○○○-○○○

作業レベル

プロショップ

作業時間

30-60分

目安工賃

¥10000

使用工具

プラスドライバー,ラチェット,ニッパー,テスター

商品名

↓写真をクリックすると商品購入ページへ↓

クラウンテールランプ修理

↑商品購入は上の写真をクリック↑

作業工程その1

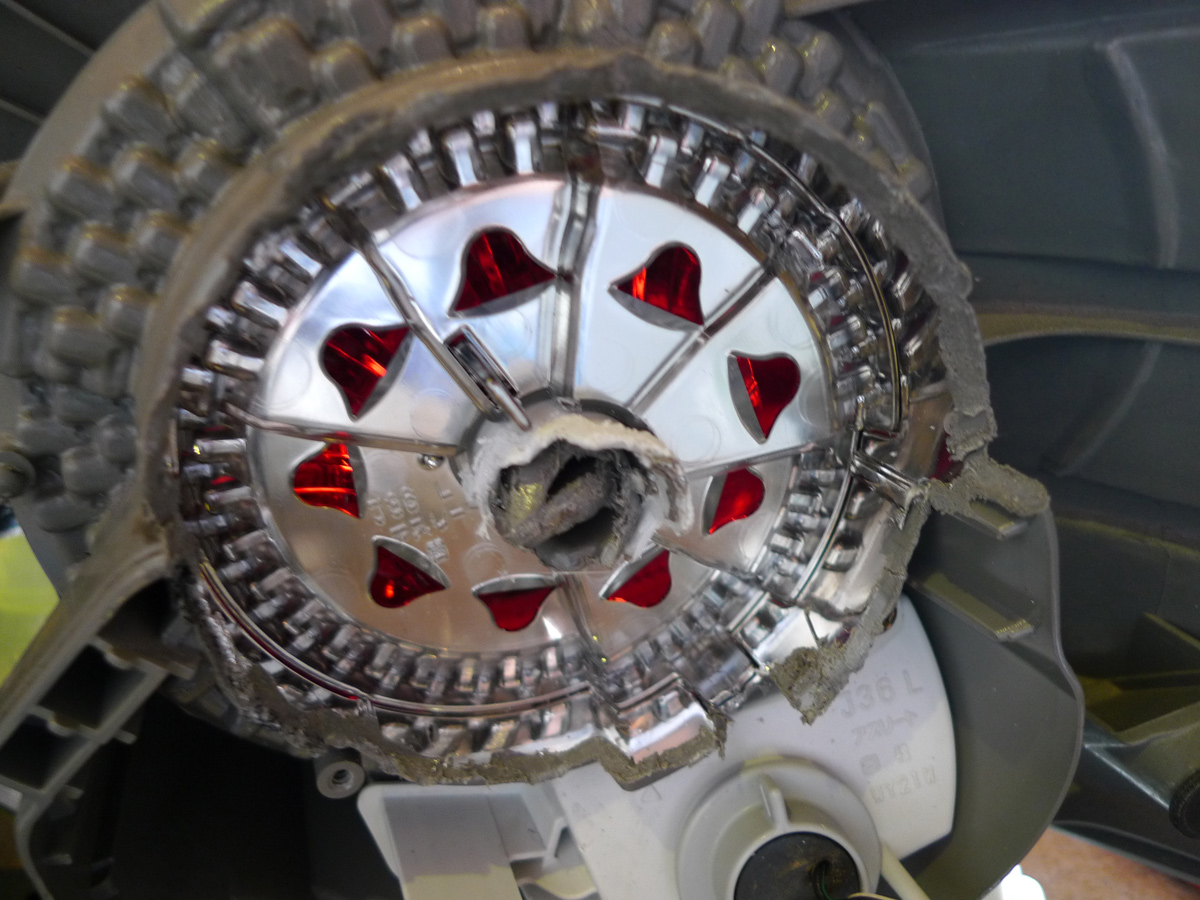

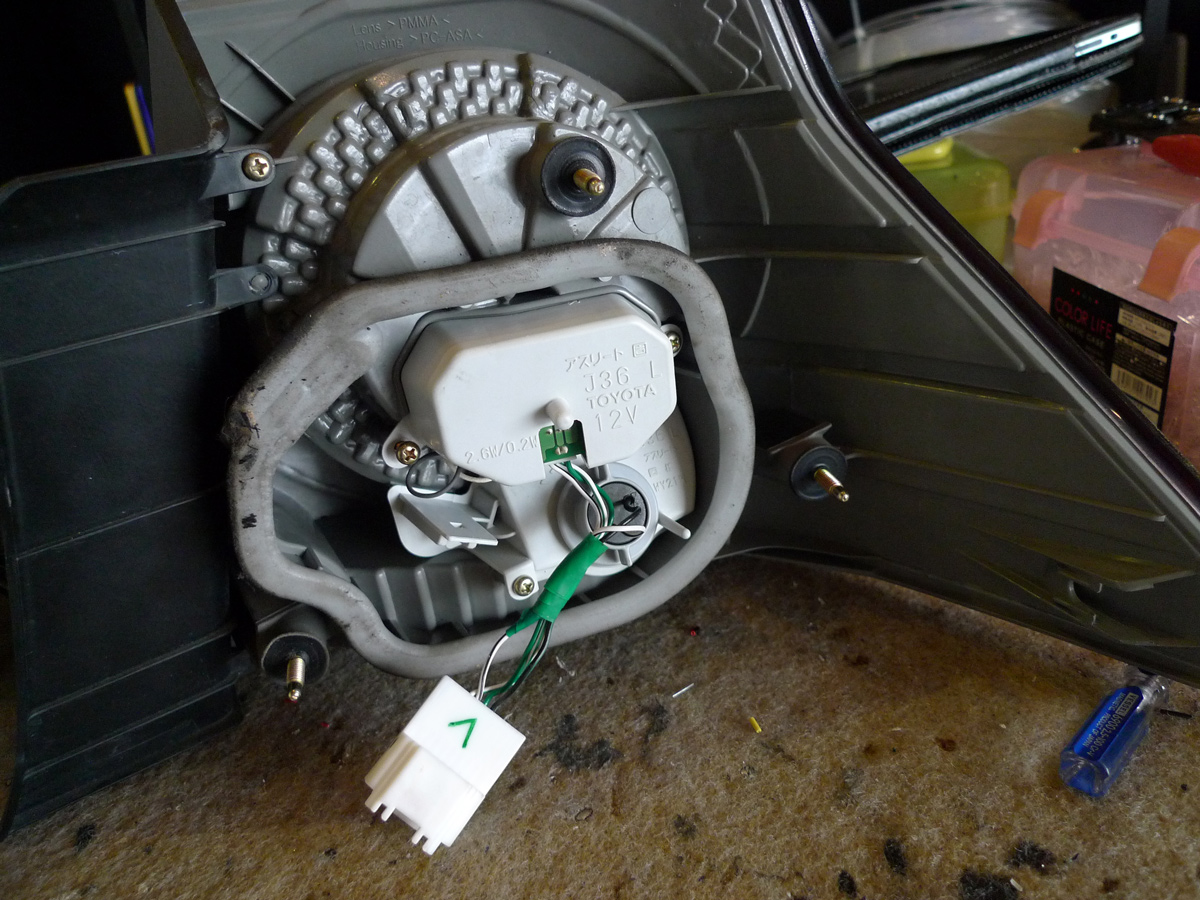

まずは超音波カッターで裏側を切ります。

まずは超音波カッターで裏側を切ります。

作業工程その2

ledをチェックすると3ledが並列で3段で組まれています。 この場合ledが1個死ぬと電圧のアンバランスが起こって 1段が全滅します。そうなると完全に回路がオープンになってしまうので 全不点灯となってしまうのです。 今の車両はこのような回路にはなっていません。

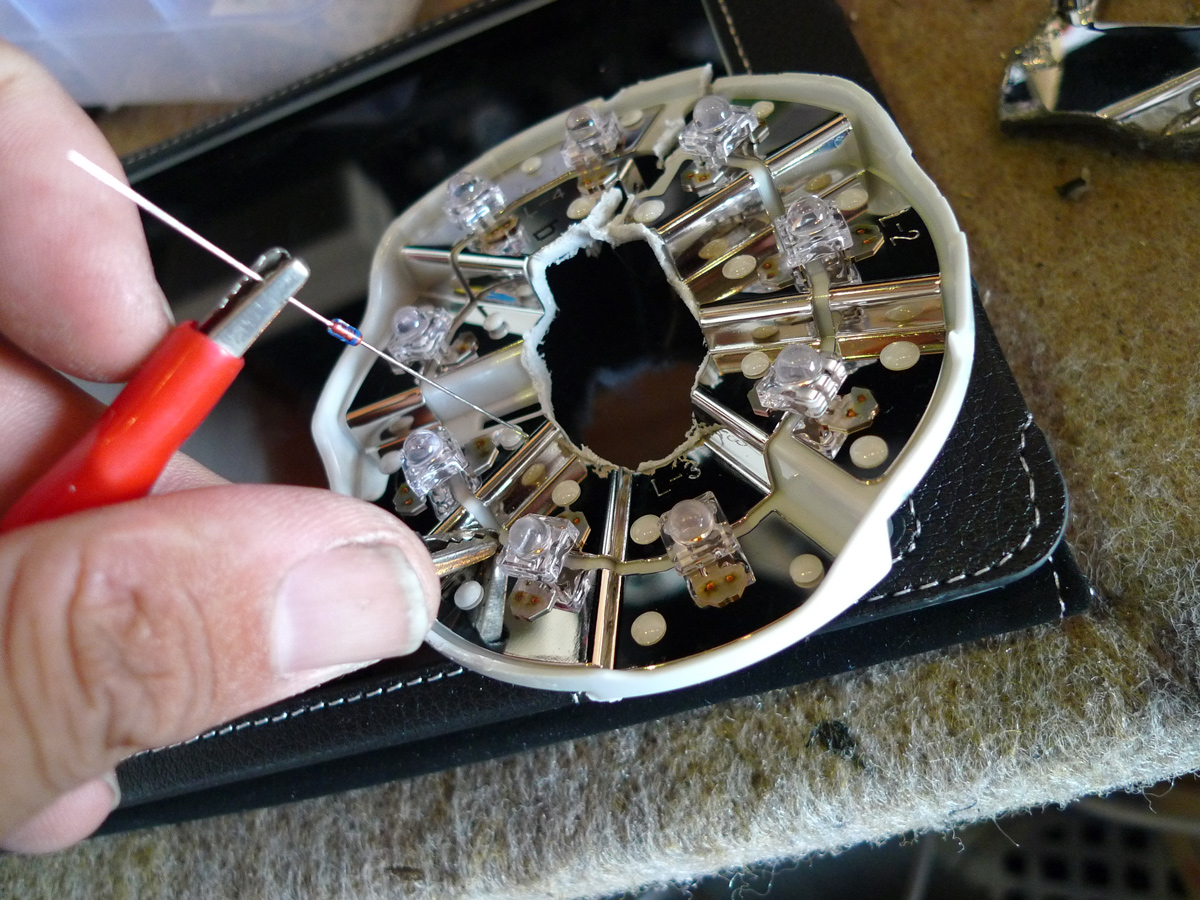

ledをチェックすると3ledが並列で3段で組まれています。
この場合ledが1個死ぬと電圧のアンバランスが起こって
1段が全滅します。そうなると完全に回路がオープンになってしまうので
全不点灯となってしまうのです。
今の車両はこのような回路にはなっていません。

作業工程その3

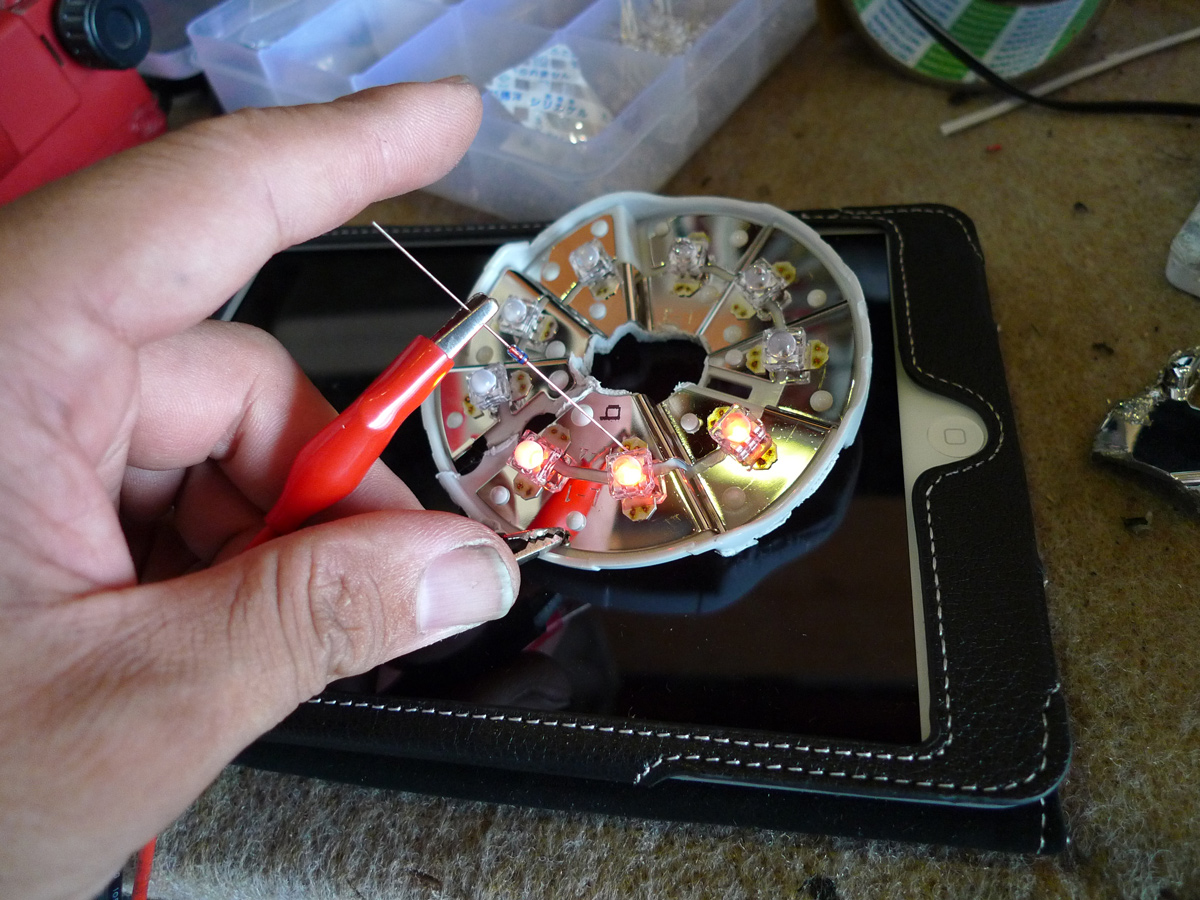

どうやら中段のledが全滅のようです。

どうやら中段のledが全滅のようです。

作業工程その4

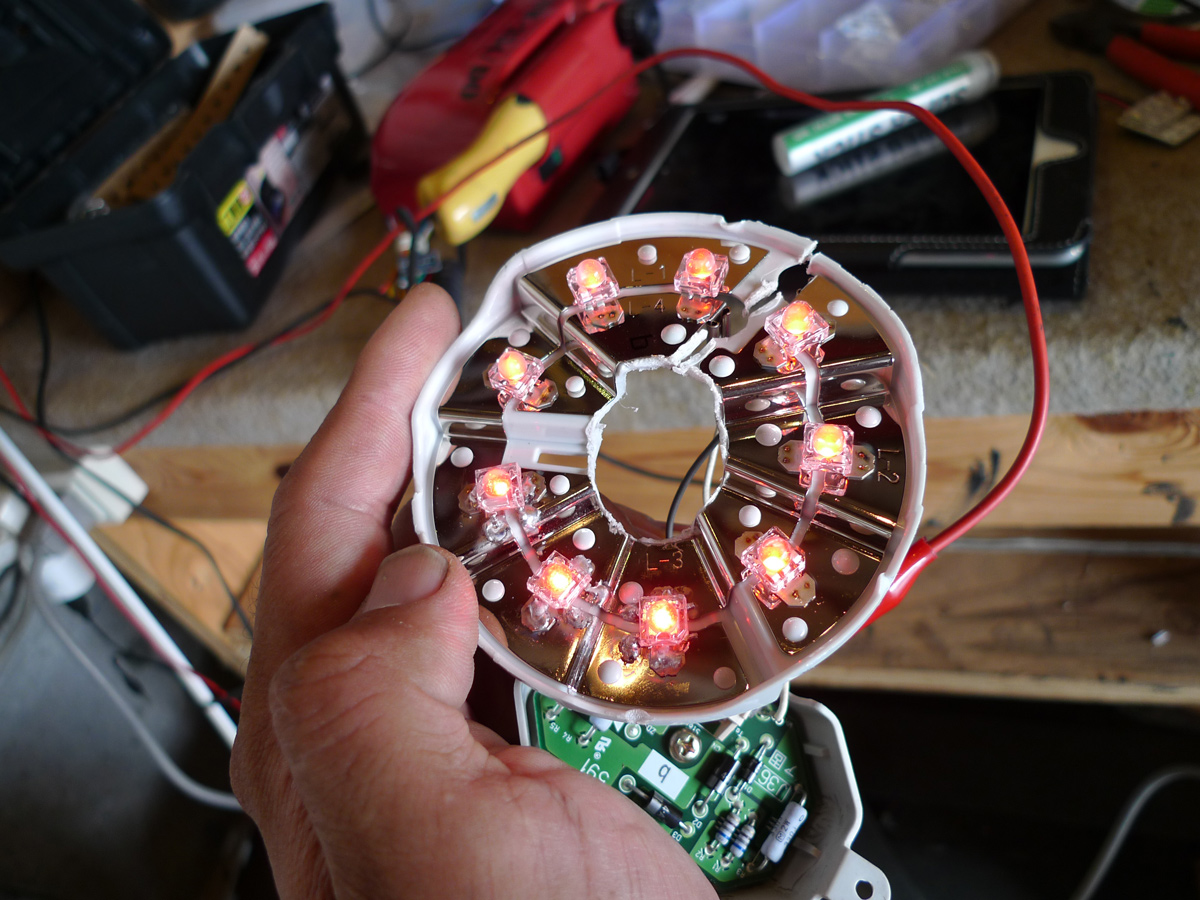

若干明るさは違いますがデザイン上直接は光源が見えないので良しとします。

若干明るさは違いますがデザイン上直接は光源が見えないので良しとします。

作業工程その5

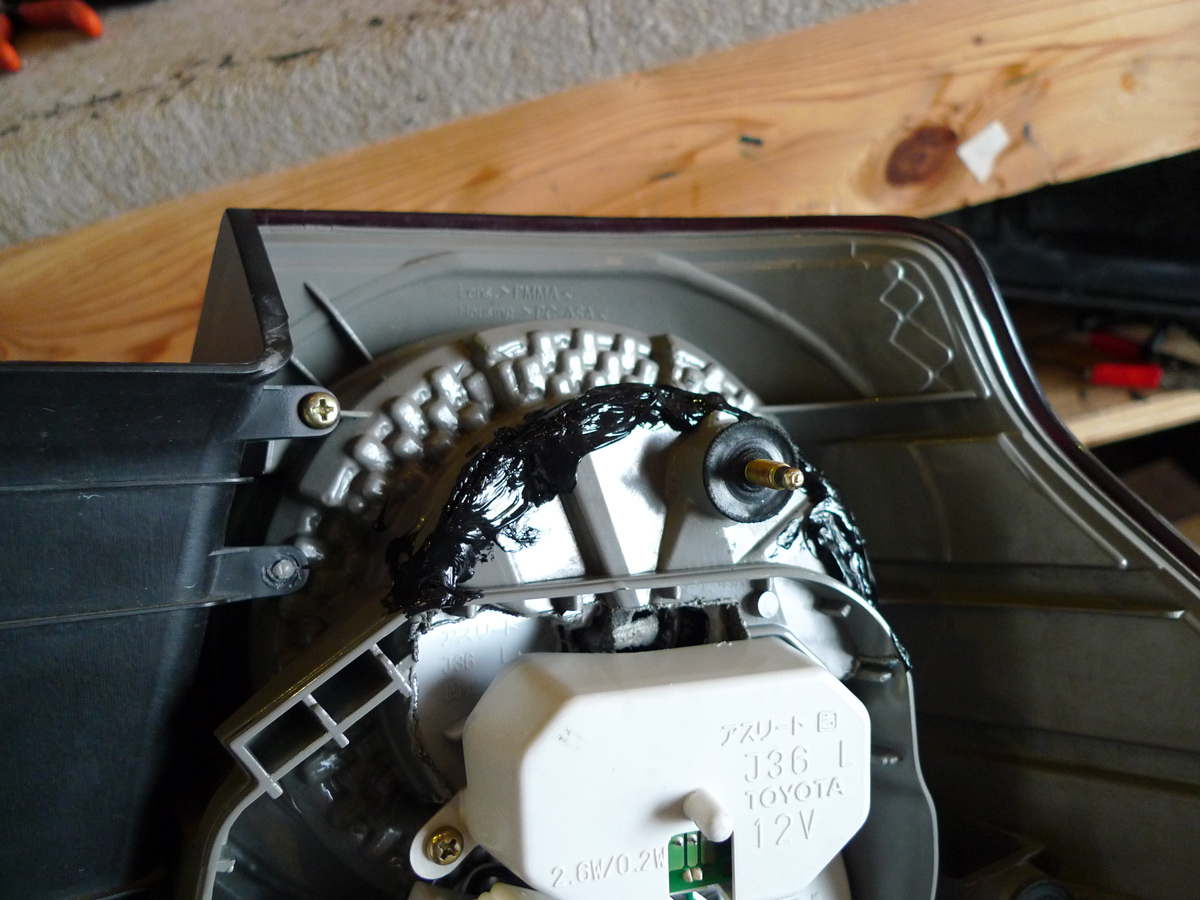

後は切った部分をコーキングでふたを閉じて無事終了です。

後は切った部分をコーキングでふたを閉じて無事終了です。

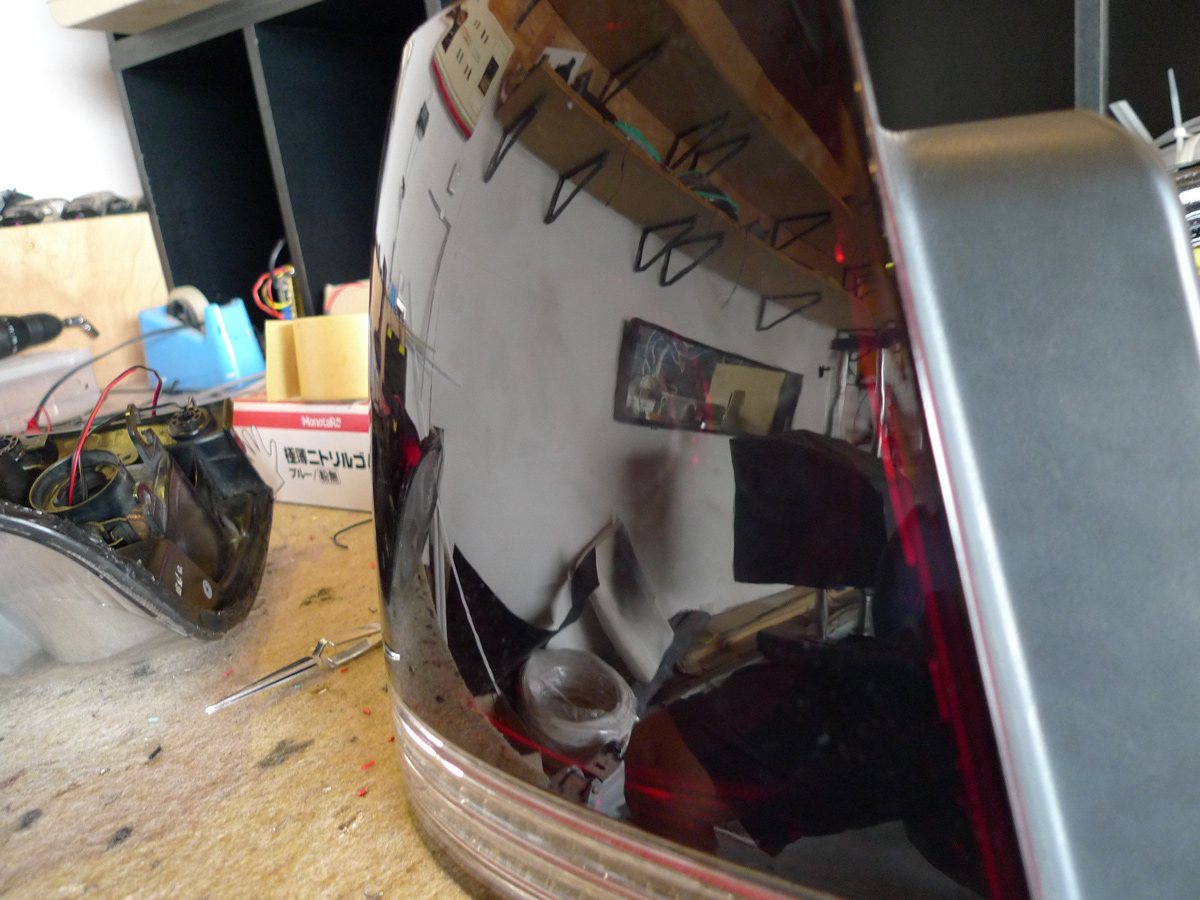

BEFORE

AFTER

BEFORE

AFTER
