Mercedes-Benz R230 SL-classのダクトイルミLED取付

2012年2月22日
By

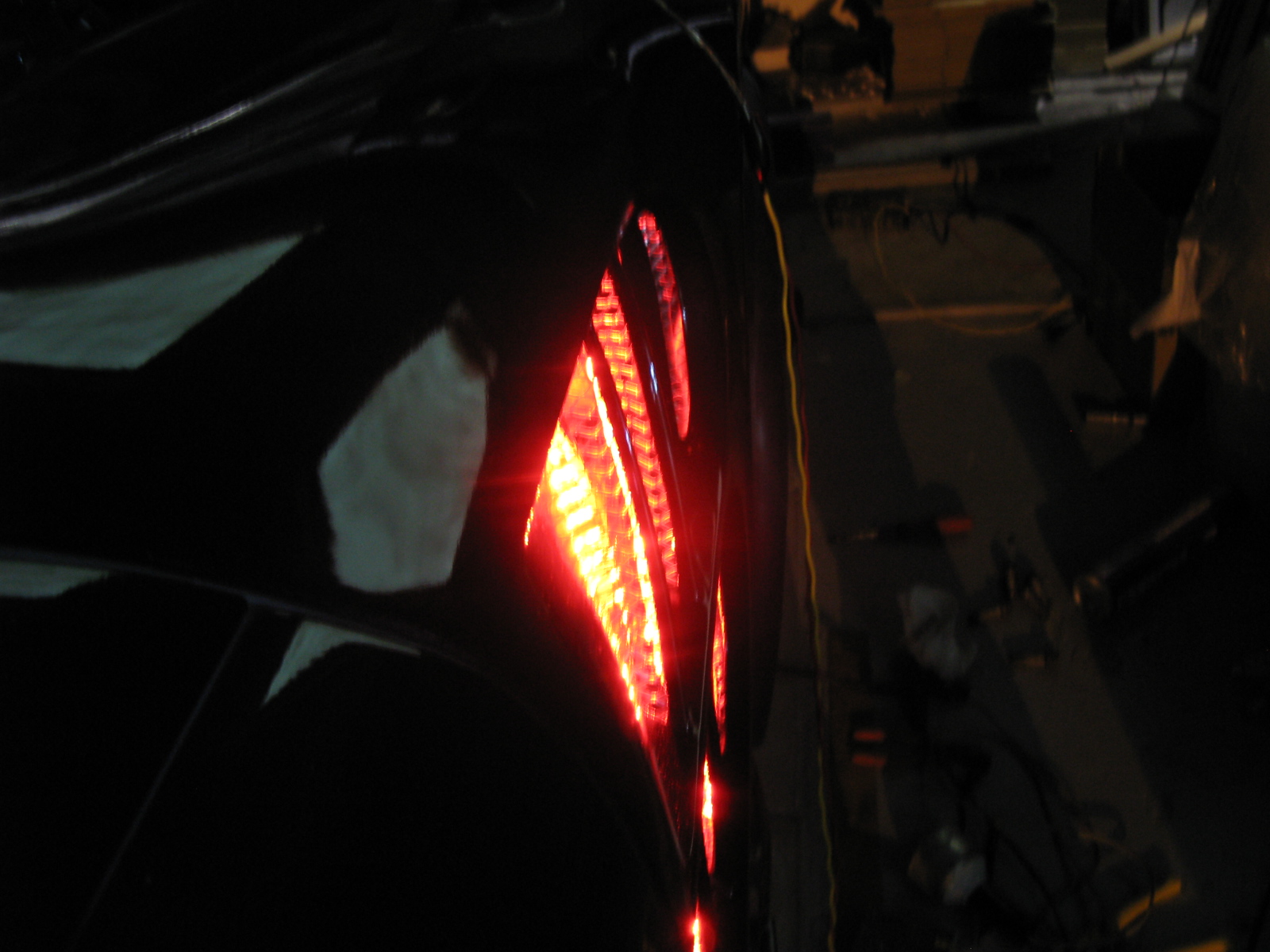

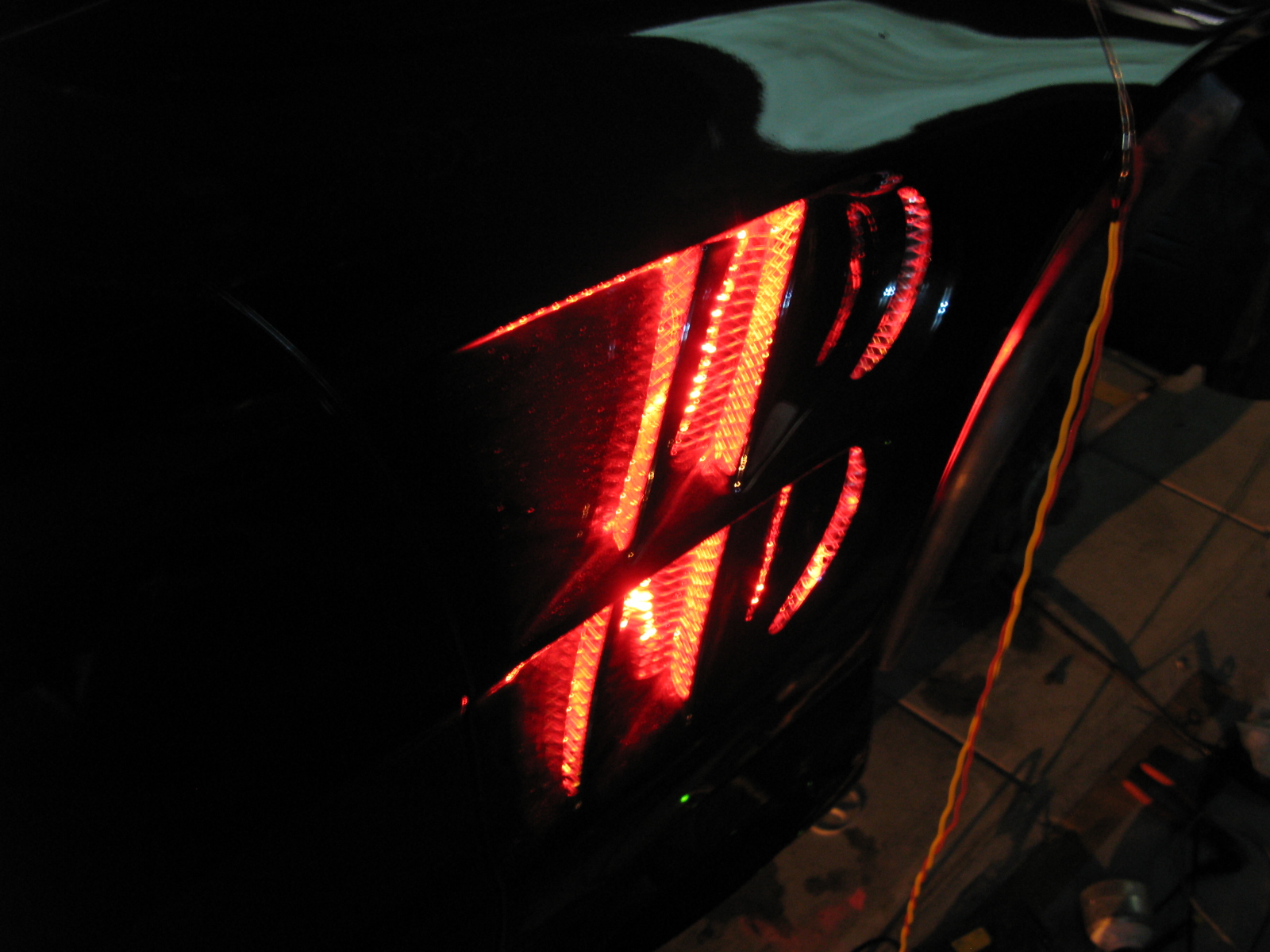

ボンネットとフェンダーのダクト開口部にテープLEDを埋め込みました。

間接照明的に発光させているのでさり気ない演出が生きています。



************************
車の電装・カスタム関係は当店におまかせ下さい!!
ナビ、オーディオ 、打ち換え セキュリティー
LED カスタム ETC、レーダー、ヘッドライト加工
シーケンシャルウィンカー、流れるウィンカー
Viper/Hornet ライト修理 ワンオフパーツ制作

大阪府和泉市池田下町1783番
トレードゲート
電話:070-4413-5136 / 0725-57-7955
定休日:土曜日 and 隔週日曜日
************************

ボンネットとフェンダーのダクト開口部にテープLEDを埋め込みました。 間接照明的に発光させているのでさり気ない演出が生きています。

車種名

メルセデスベンツ SL

グレード

ロリンザー SL エディション F01

メーカー

MERCEDES

年式

2006/H18

型式

R230

作業レベル

プロショップ

作業時間

60-120分

目安工賃

¥8000

使用工具

プラスドライバー,はんだ,圧着工具,ラチェット

商品名

↓写真をクリックすると商品購入ページへ↓

↑商品購入は上の写真をクリック↑

作業工程その1

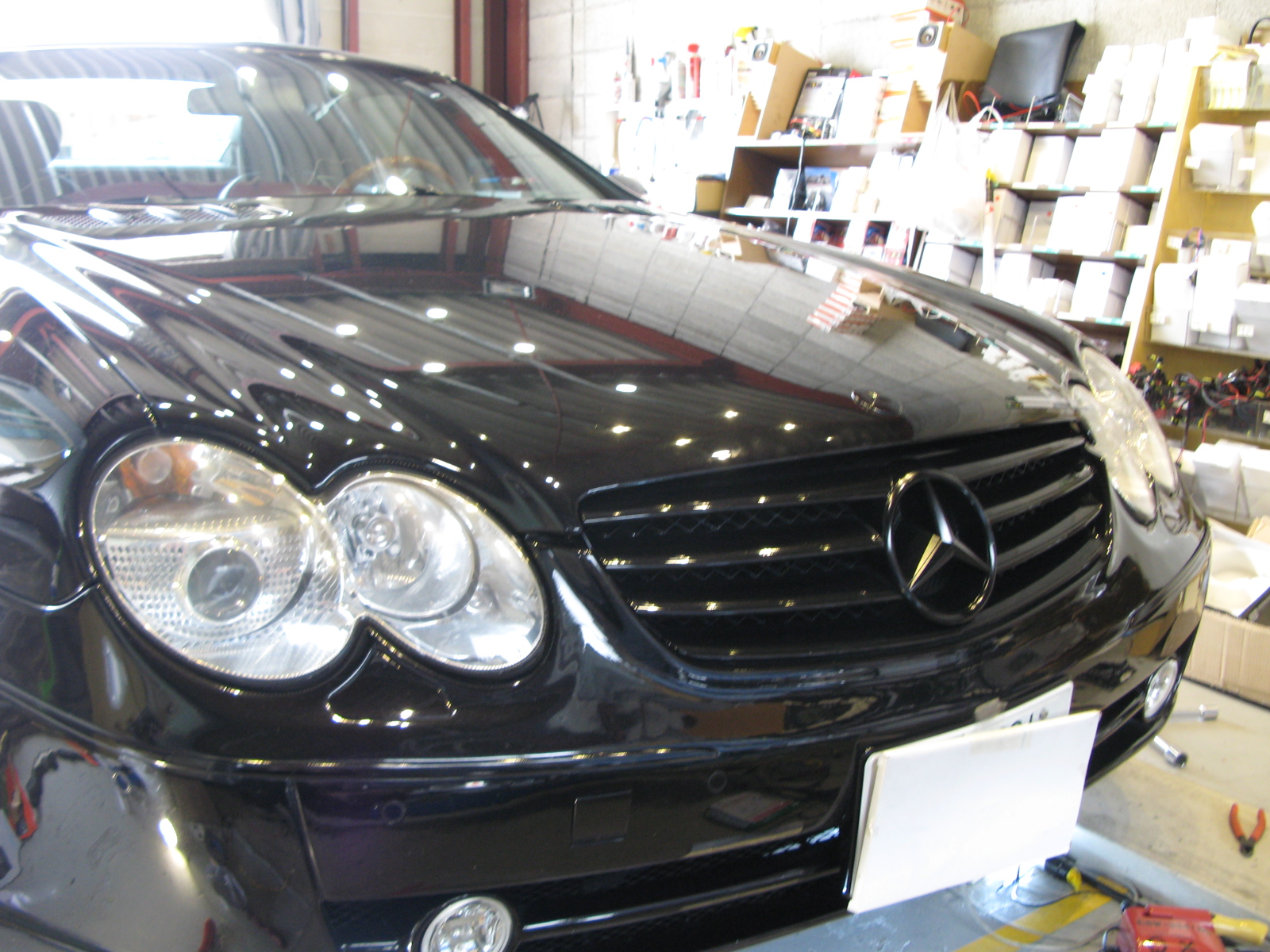

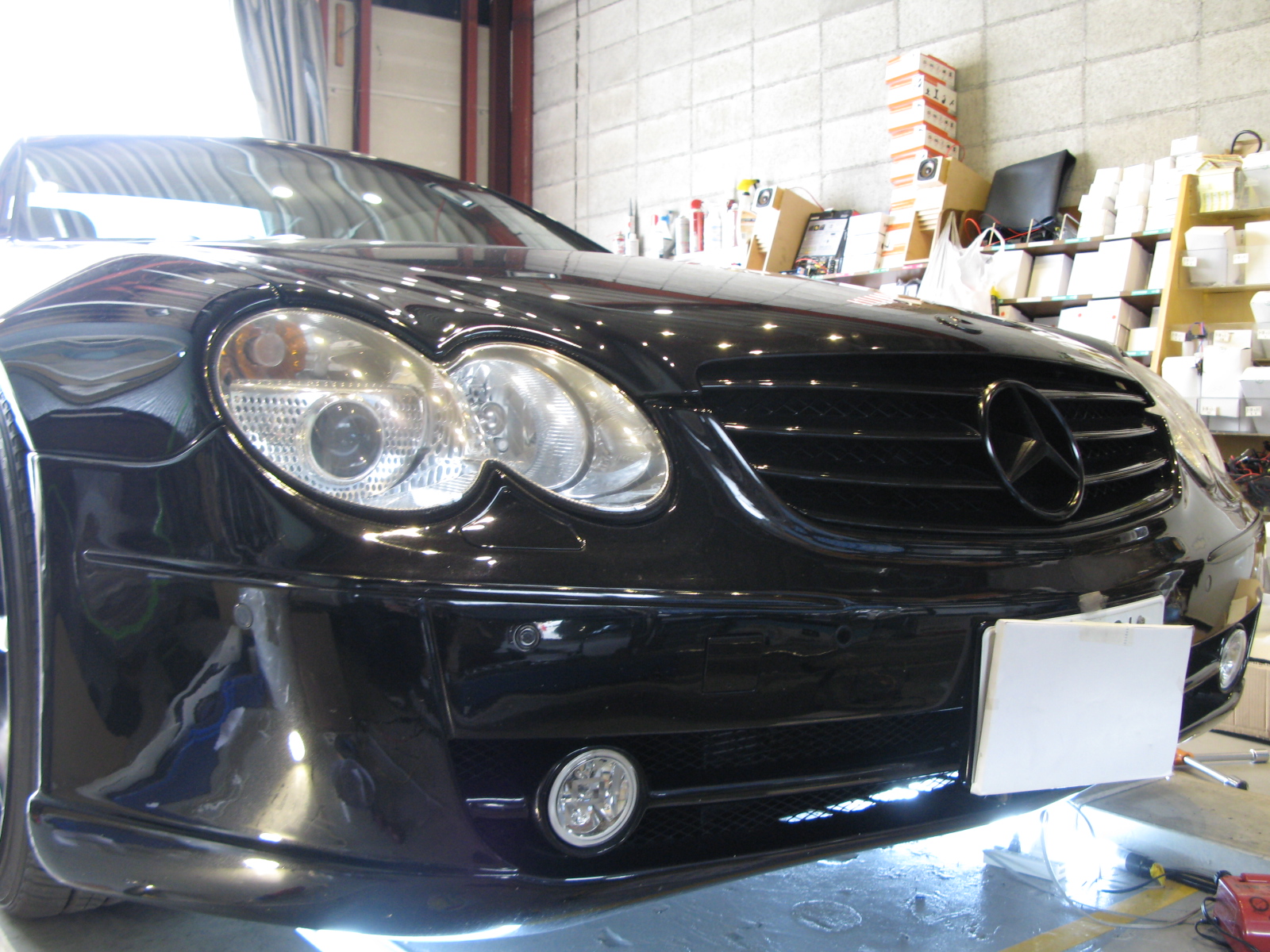

SLのロリンザー仕様で黒を貴重としてるデザインで ホイールからエンブレムまですべてが黒にされていました。 たしかにここまで黒にこだわった車両だったらダクト開口部を 赤に光らせると目立つでしょうね・・・。

SLのロリンザー仕様で黒を貴重としてるデザインで
ホイールからエンブレムまですべてが黒にされていました。
たしかにここまで黒にこだわった車両だったらダクト開口部を
赤に光らせると目立つでしょうね・・・。

作業工程その2

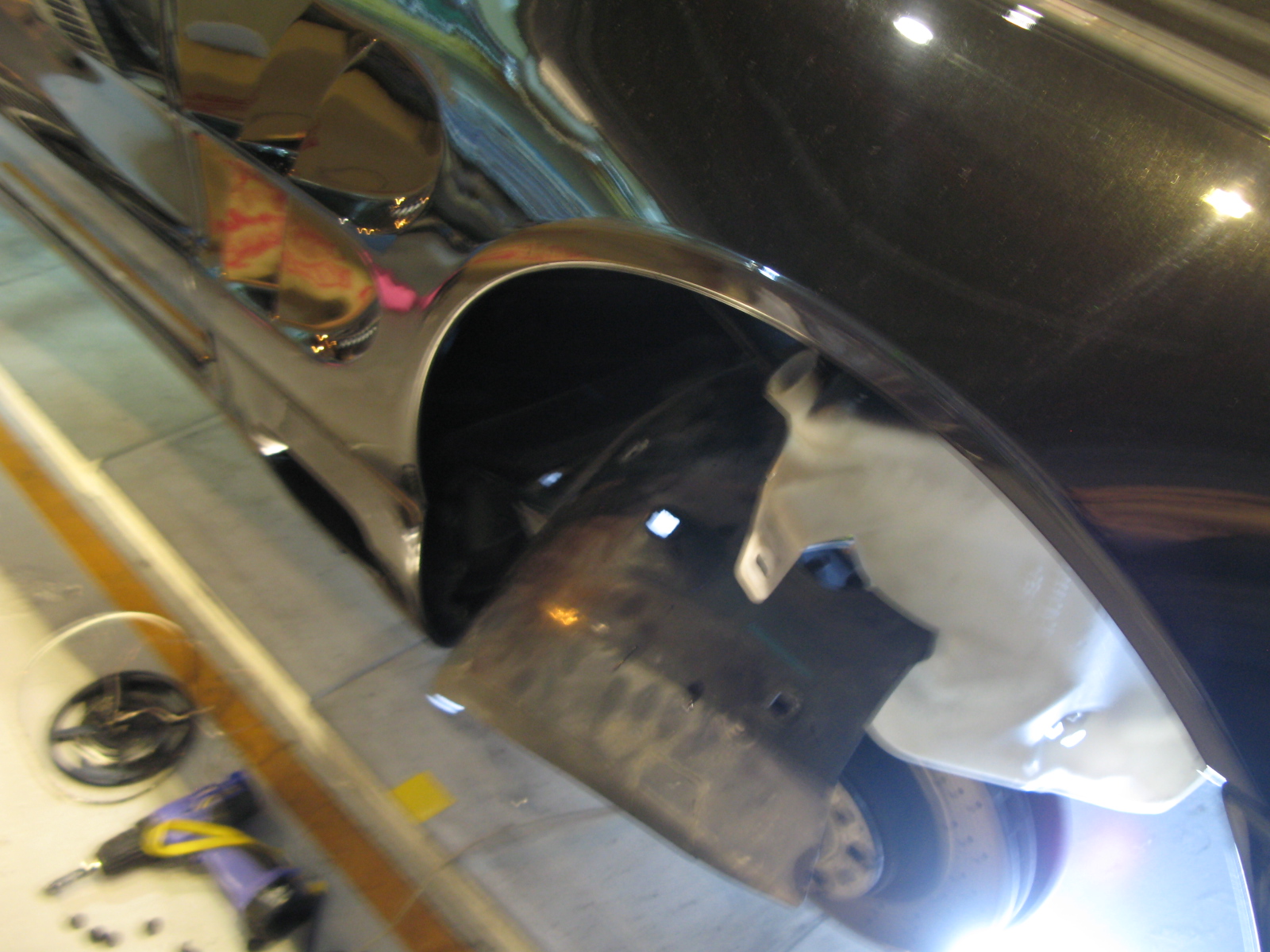

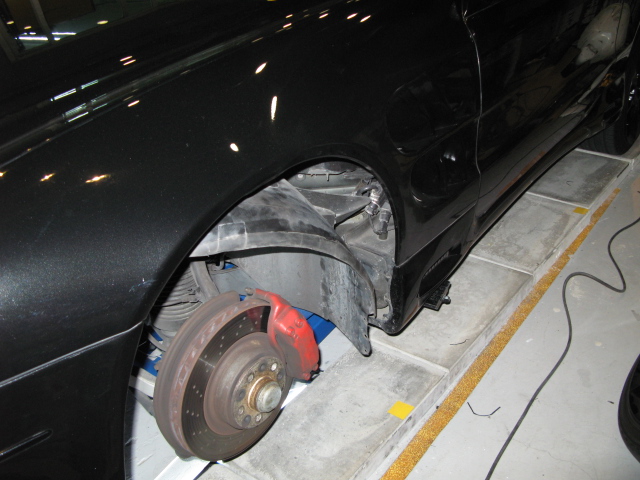

右側フロントタイヤを外してホイールカバーを外します。 ダクトの内側はウォッシャータンクが入っています。 スペースはかなり狭いので作業は手探りで行います。

右側フロントタイヤを外してホイールカバーを外します。
ダクトの内側はウォッシャータンクが入っています。
スペースはかなり狭いので作業は手探りで行います。

作業工程その3

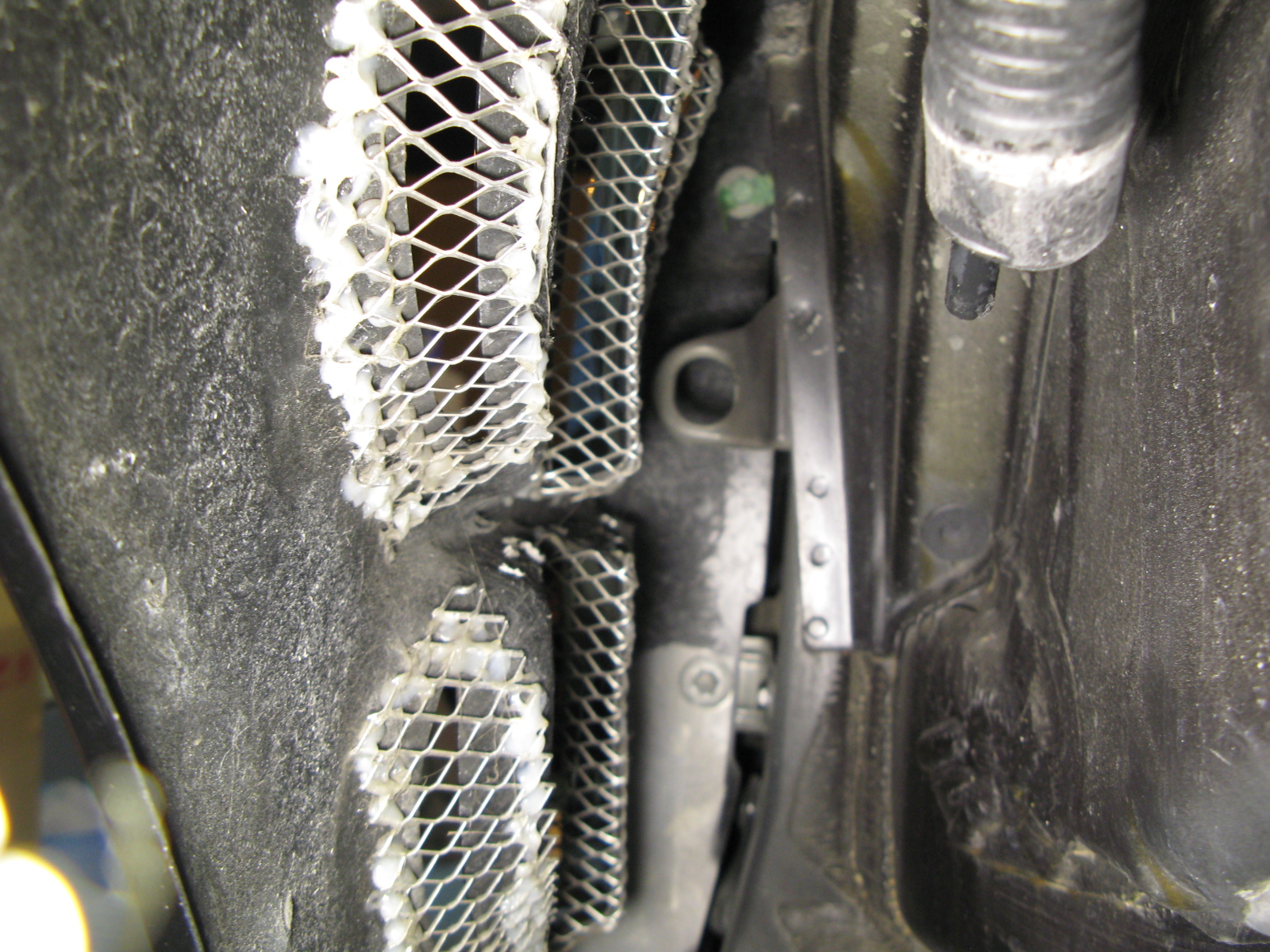

左側フロントタイヤを外すとダクトの内側には パワステオイル用と思われるアキュムレータがありますので ボルト3箇所を外してタンクを動かします。 やっと左手が1本入るスペースが確保できますので そこからテープを貼り付けていきます。

左側フロントタイヤを外すとダクトの内側には
パワステオイル用と思われるアキュムレータがありますので
ボルト3箇所を外してタンクを動かします。
やっと左手が1本入るスペースが確保できますので
そこからテープを貼り付けていきます。

作業工程その4

このスペースにタンクが入りますので LED施工の際には干渉しないように注意が必要です。 タンクを戻したときに「ポキッ」ってなことになります

このスペースにタンクが入りますので
LED施工の際には干渉しないように注意が必要です。
タンクを戻したときに「ポキッ」ってなことになります

作業工程その5

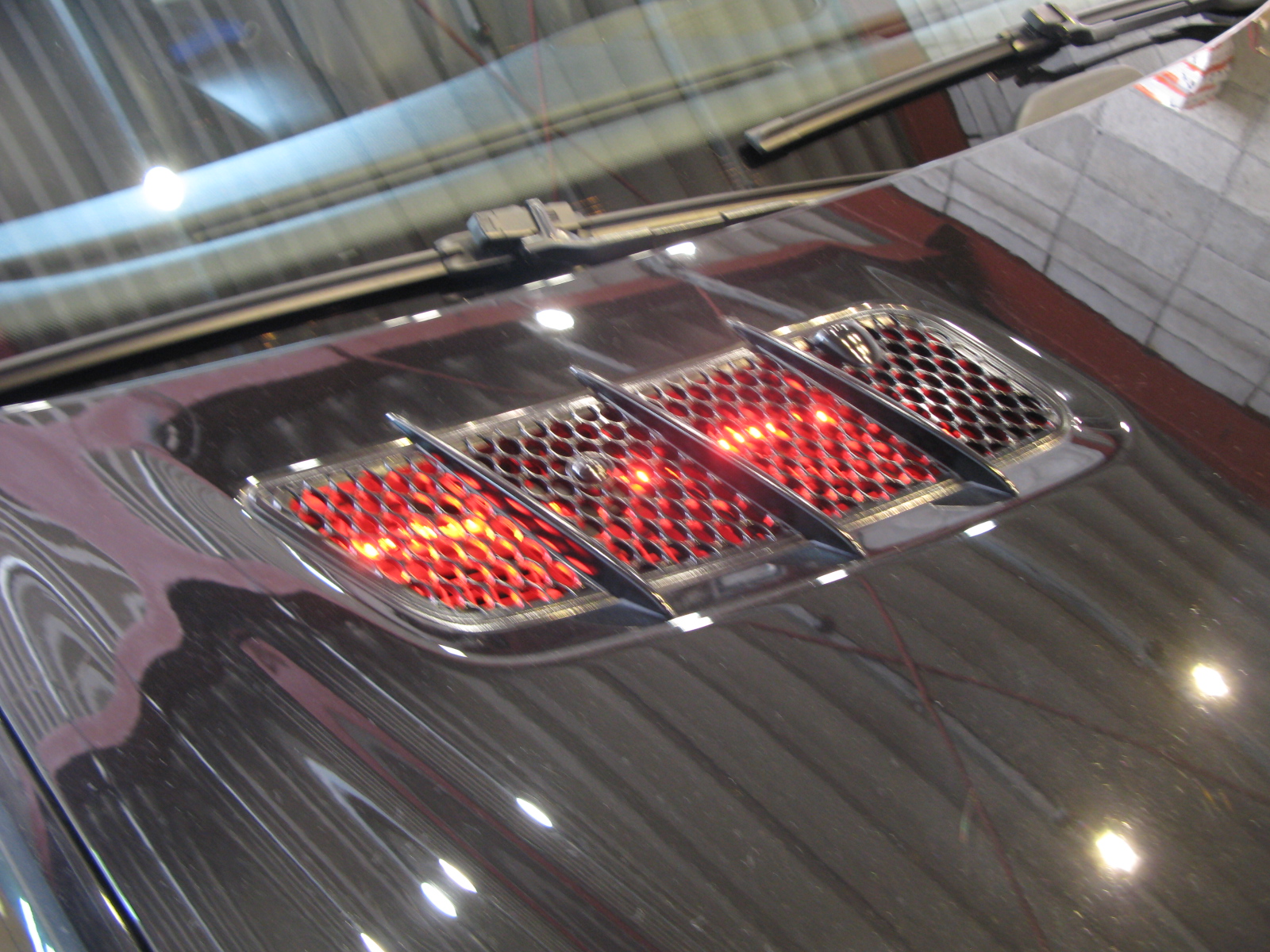

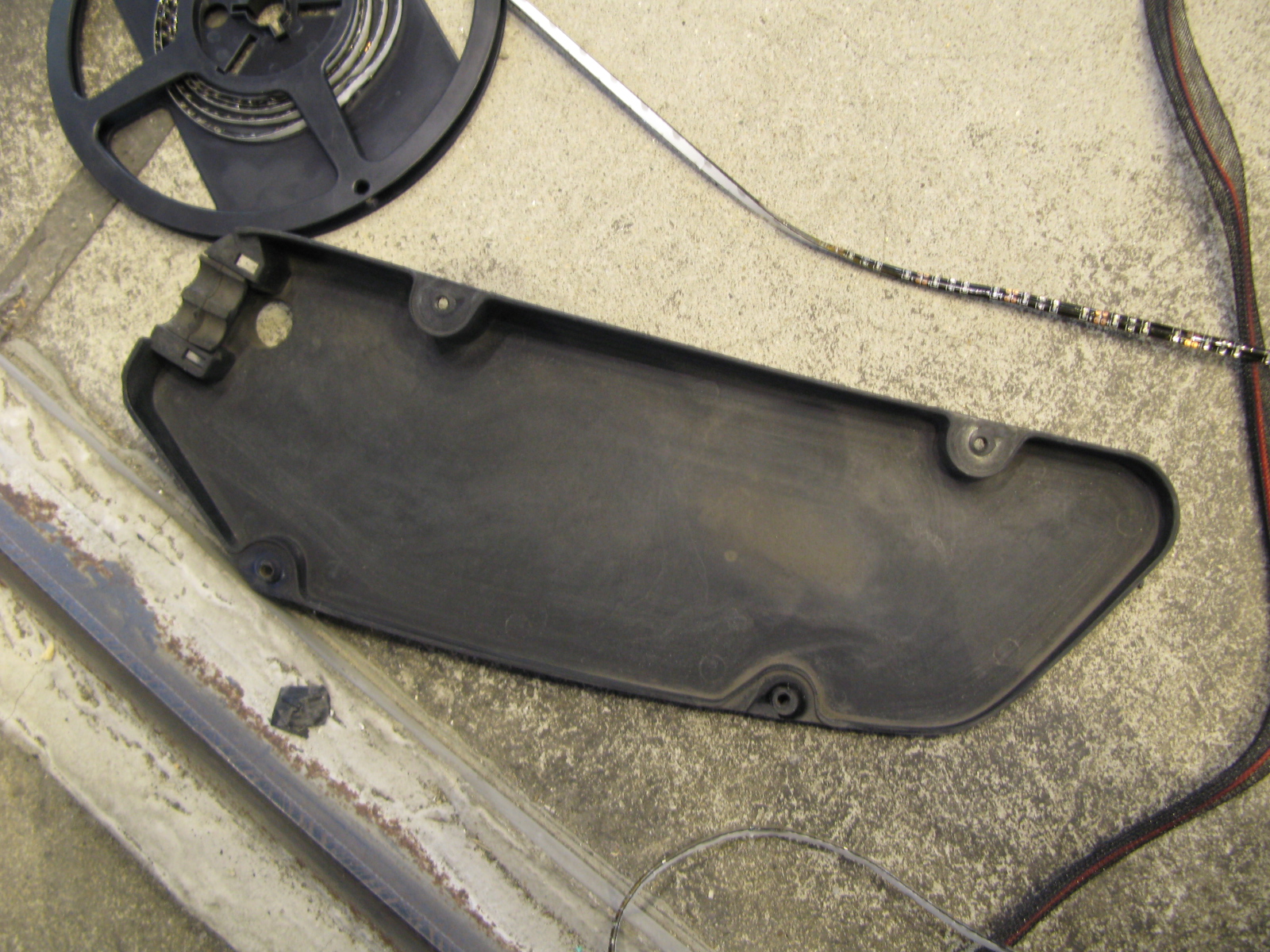

ボンネットのダクト部には左側にはケースが付いているのでその内側に貼り付けます。 隙間が出来ますのでブチル系のテープで防水施工します。 右側はエアコンの吸気口になっているので吸気の邪魔にならないように ぐるっと1周テープを貼り付けます。

ボンネットのダクト部には左側にはケースが付いているのでその内側に貼り付けます。
隙間が出来ますのでブチル系のテープで防水施工します。
右側はエアコンの吸気口になっているので吸気の邪魔にならないように
ぐるっと1周テープを貼り付けます。

BEFORE

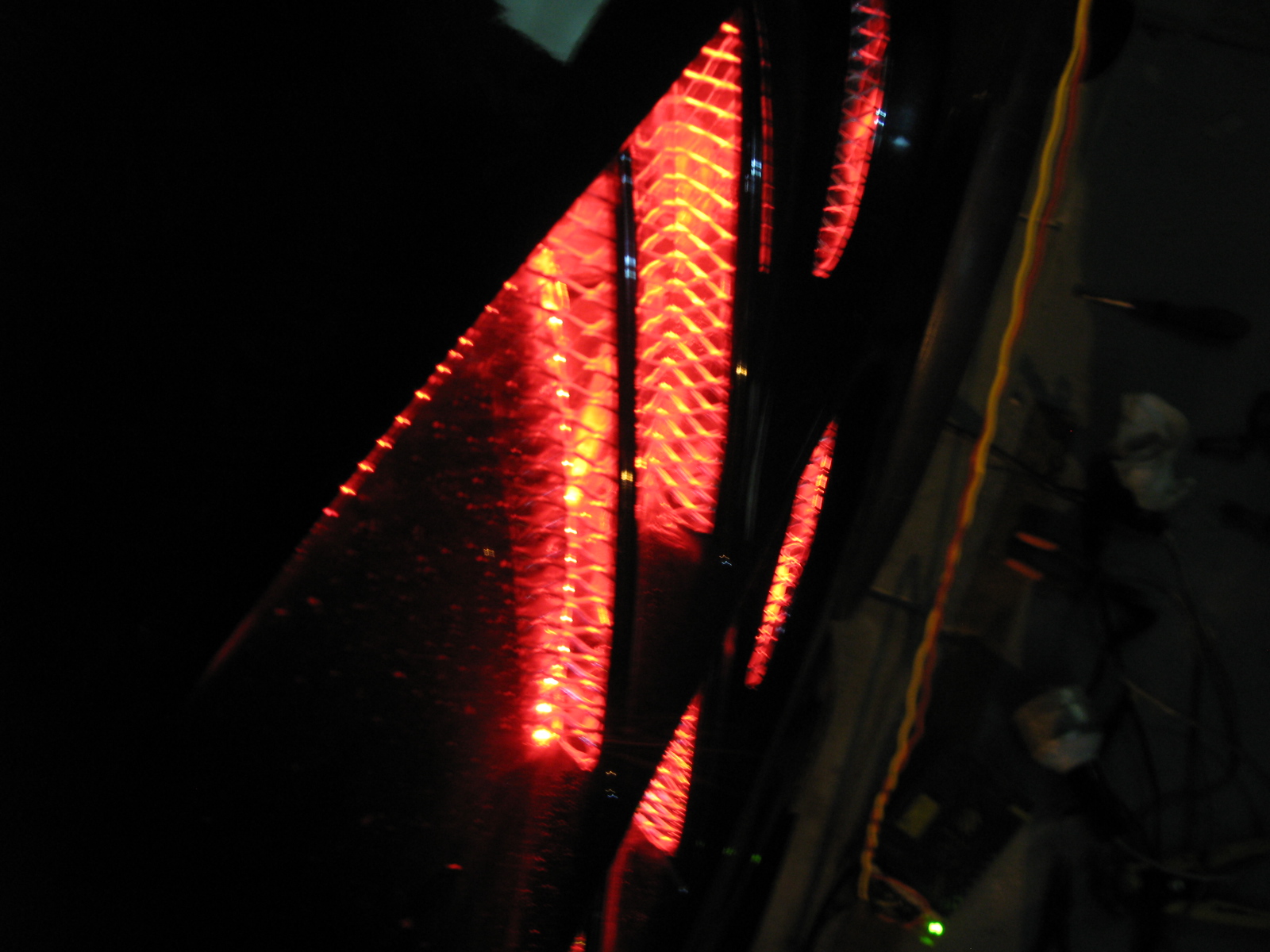

AFTER

BEFORE

AFTER
