VOLVO V70のメータパネル分解と白色化への取り組み
特にこれといって進展は無かったのですが一応VOLVO V70のメータパネルを分解して白色にするべく奮闘した結果です。
最終的には元の状態に近づいたという本末転倒なお話です。

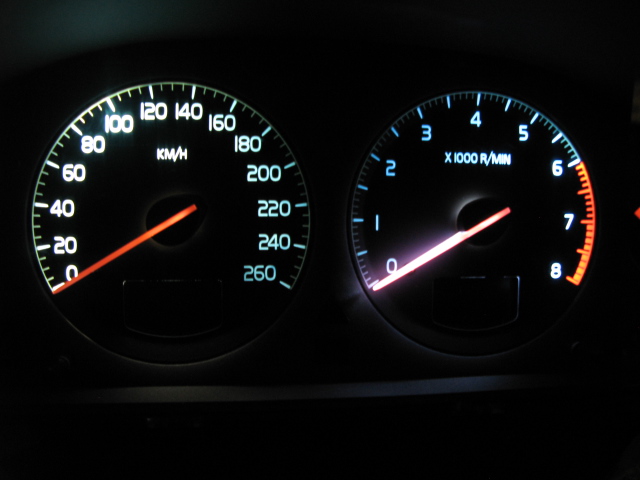

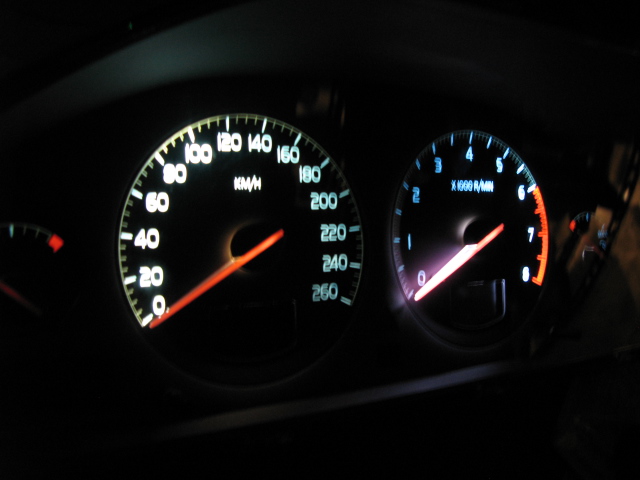

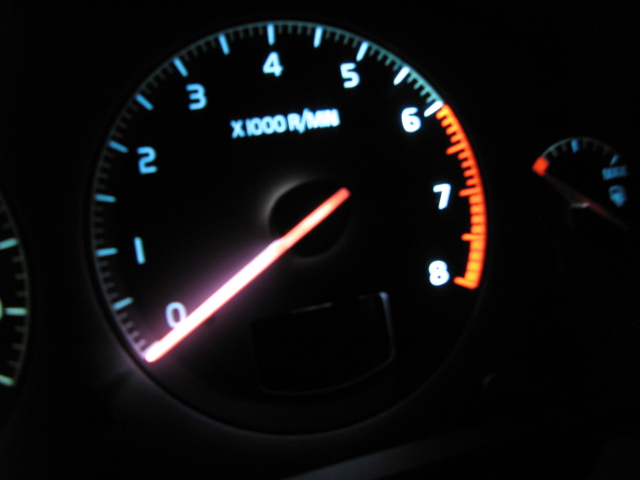

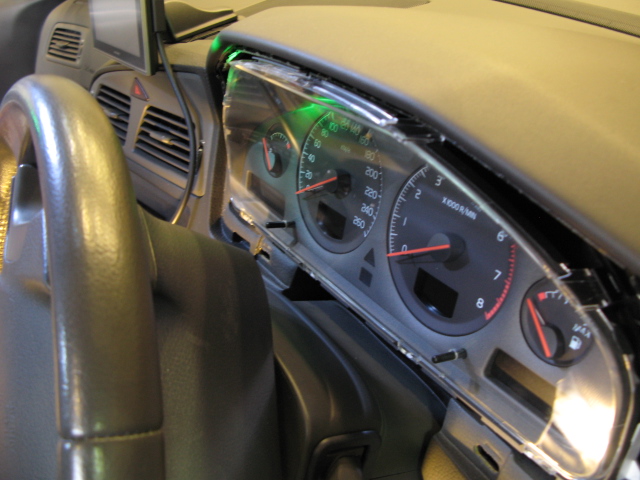

まず以前当店にてメータパネルのバックライトを白色に変更しましたがしたの写真とおりすこし緑がかった
色になってしまいました。おそらく文字盤の裏にフィルターがあるのだという予測の元メータの分解を実施

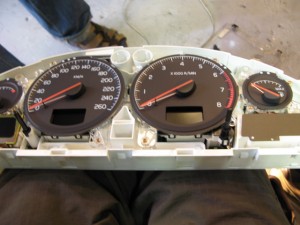

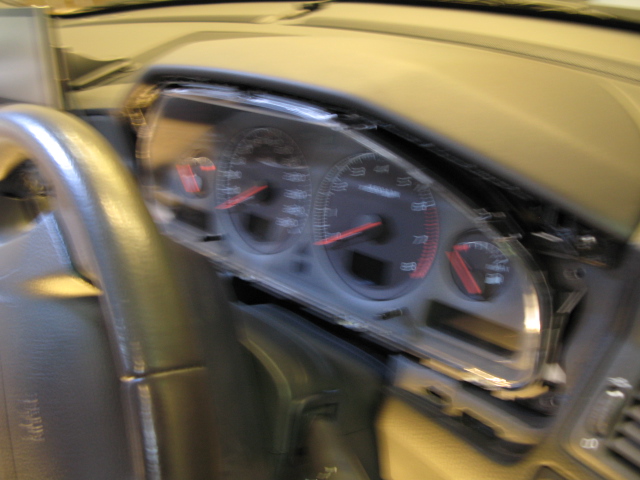

メータの取り外しはいたって簡単でカバーを引っこ抜いてビス4点を外し裏のコネクター1束を外すと簡単に外れます。

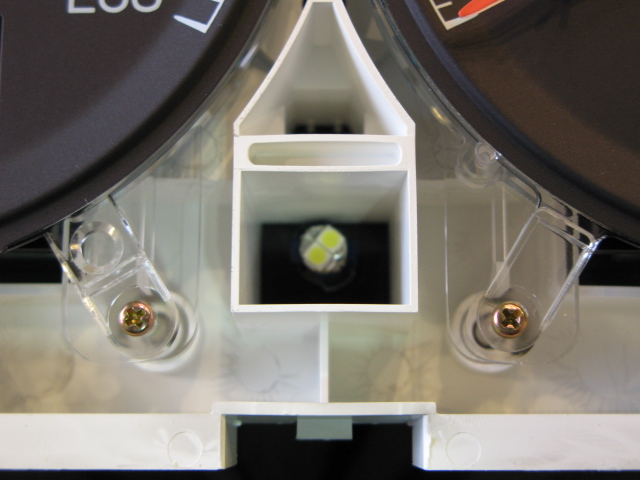

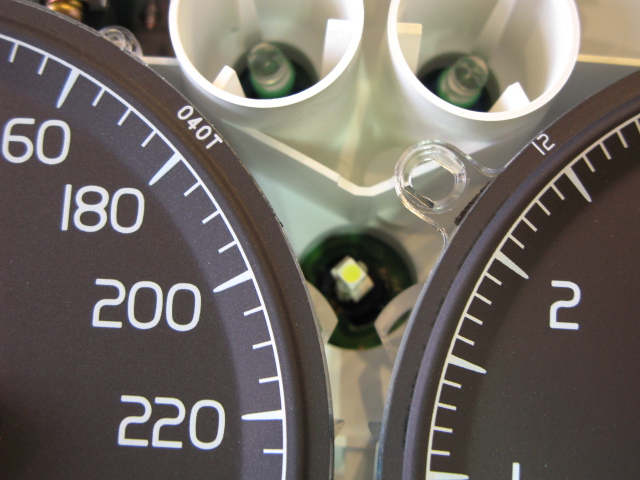

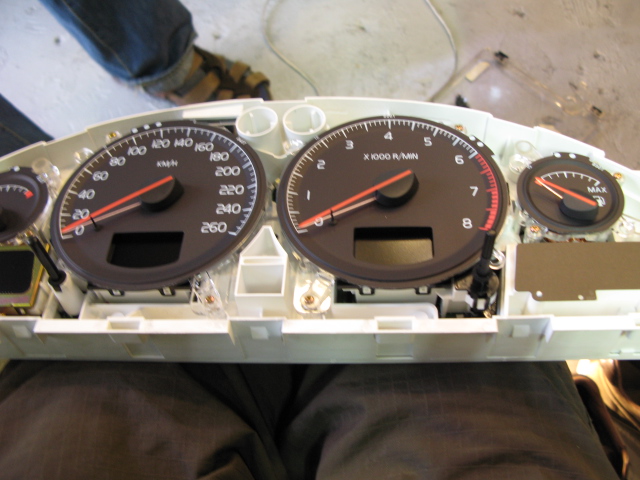

あとはビスをどんどん外してカバーを外します。まず以下がバックライトにT5 3SMDを使ったのですが

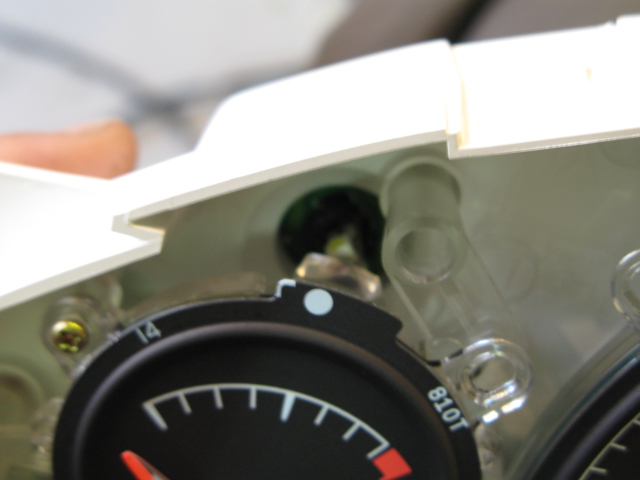

左上と右下と正面にチップが向いているので右上と左下が暗くなり色むらの原因になっています。
バックライト以外のところは2chipなのでバランスよく照射しています。

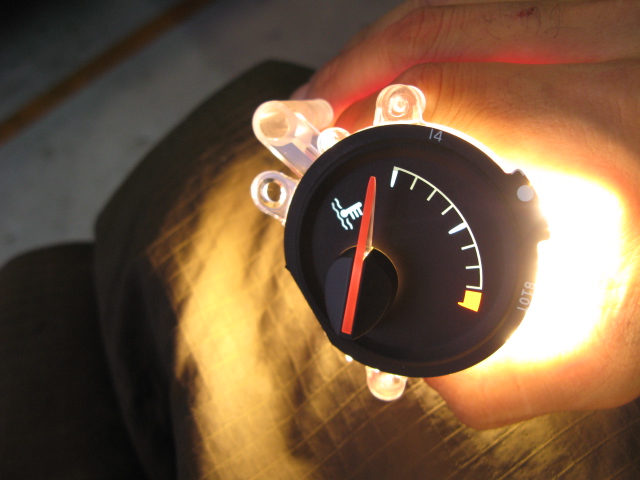

結局電球色の色を後ろから照射されるとより白色に近づくように着色されていました。

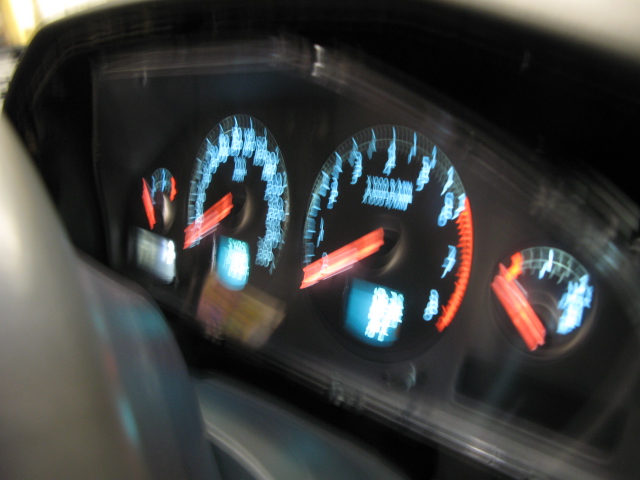

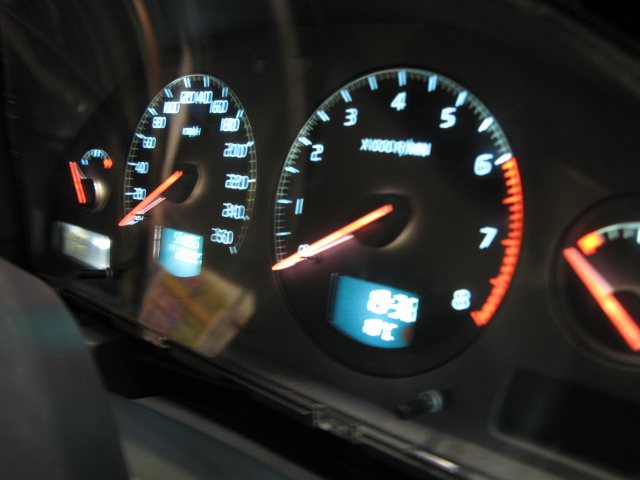

左が電球色LEDで右が白色LED
結局のところ電球と変わりないのでまったく意味がありません。明るさも電球の方が上です。

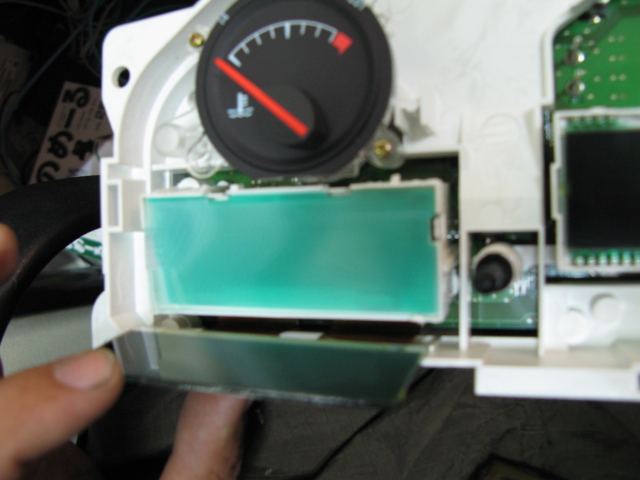

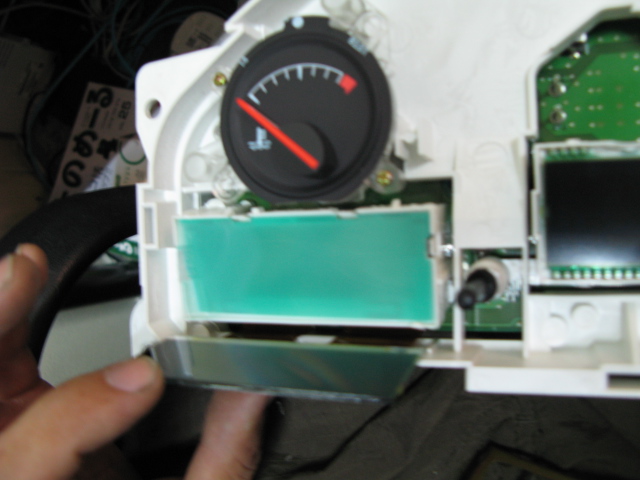

ちなみに影響の色を変更する場合はこちらのプレートを乳白色にすれば変更可能です。
この施工に関するよくある質問
Q. VOLVO V70のメータパネルを白色化できますか？
A. 当店で試みた結果、メータパネルの文字盤裏に電球色用の着色フィルターがあるため、白色LED化は実用的ではないと判断しました。白色化にはフィルムの乳白色化が必要です。
Q. VOLVO V70のメータパネル分解は難しいですか？
A. 当店の経験では、カバーを引き抜いてビス4点と裏側のコネクタ1束を外すだけで取り外しが可能です。分解自体は比較的簡単な作業です。
Q. バックライトLED化で色ムラが出るのはなぜですか？
A. T5 3SMDの場合、チップ位置が限定されるため、左上・右下・正面の3箇所のみ照射され、右上と左下が暗くなります。2チップタイプの方がバランスよく照射されます。
