この記事の要点
- VOLVO V70後期型のナビパネルをサービスマニュアルを参考に分解し、LED化施工で光ムラを解消しました。
- 天井照明スイッチはLED内蔵のため色換え不可、スピードメーターはLED化済みのため安全性の理由から施工断念。
前回の宿題として残されていた打ち替えを施工させていただきました。

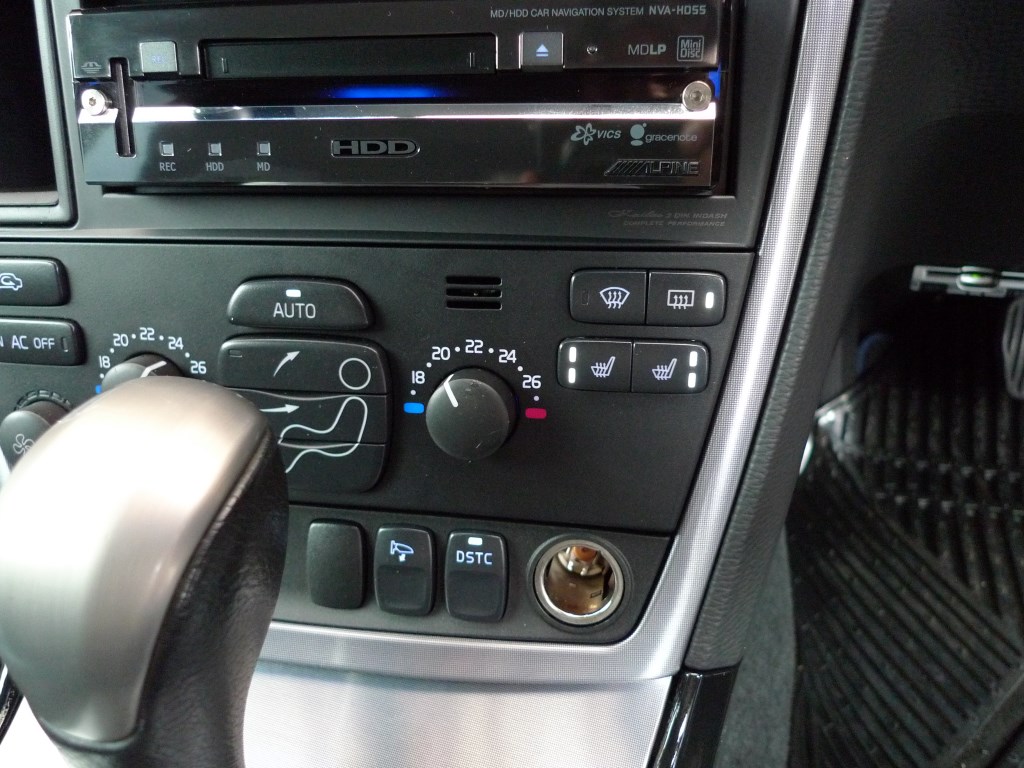

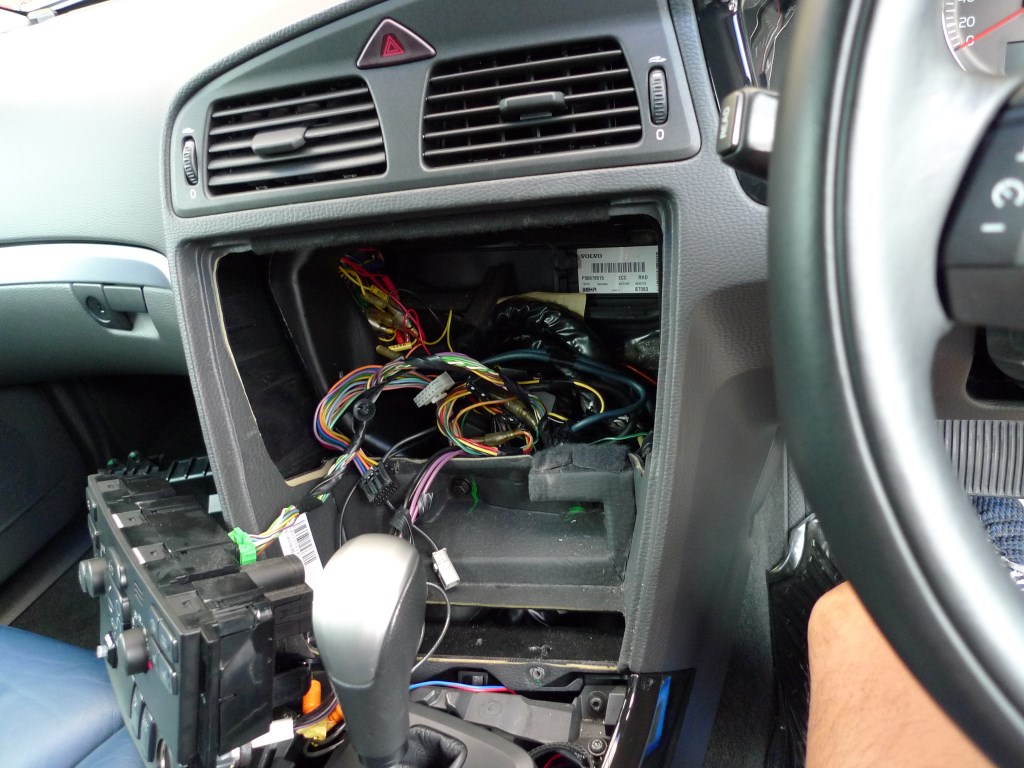

VOLVO V70後期型ナビパネルの分解とLED化施工
ナビパネルは前回の施工時に分解できずに断念していましたが、今回はサービスマニュアルで学び、外すことができました。ただし外すまでに約1時間かかる曲者です。

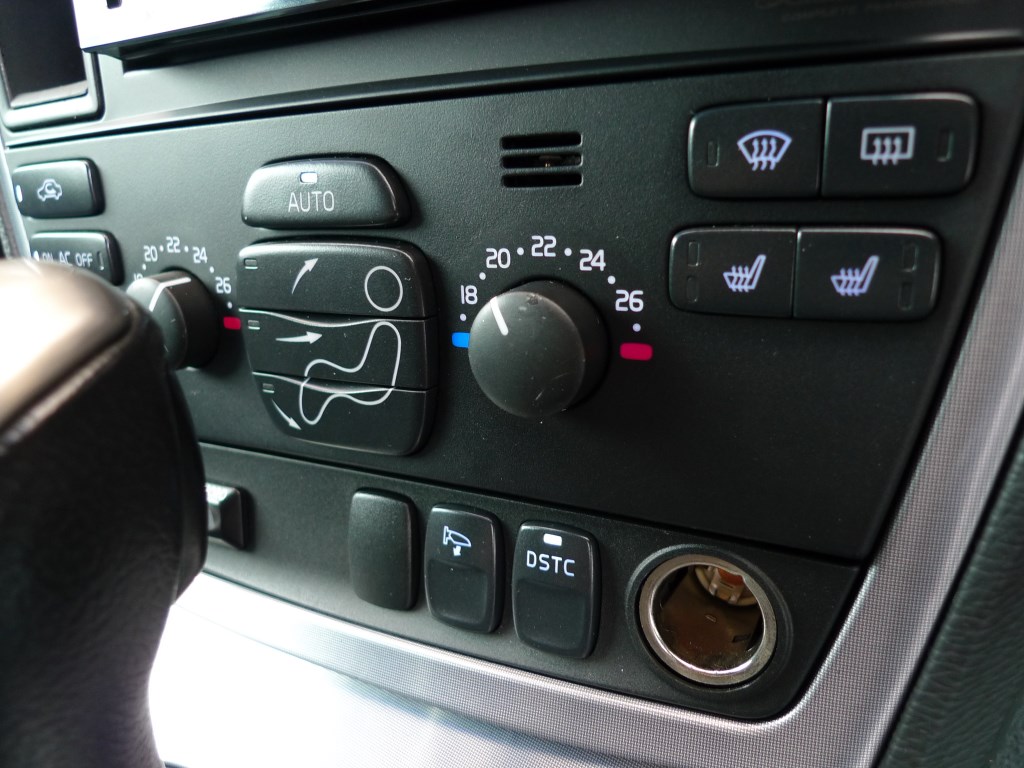

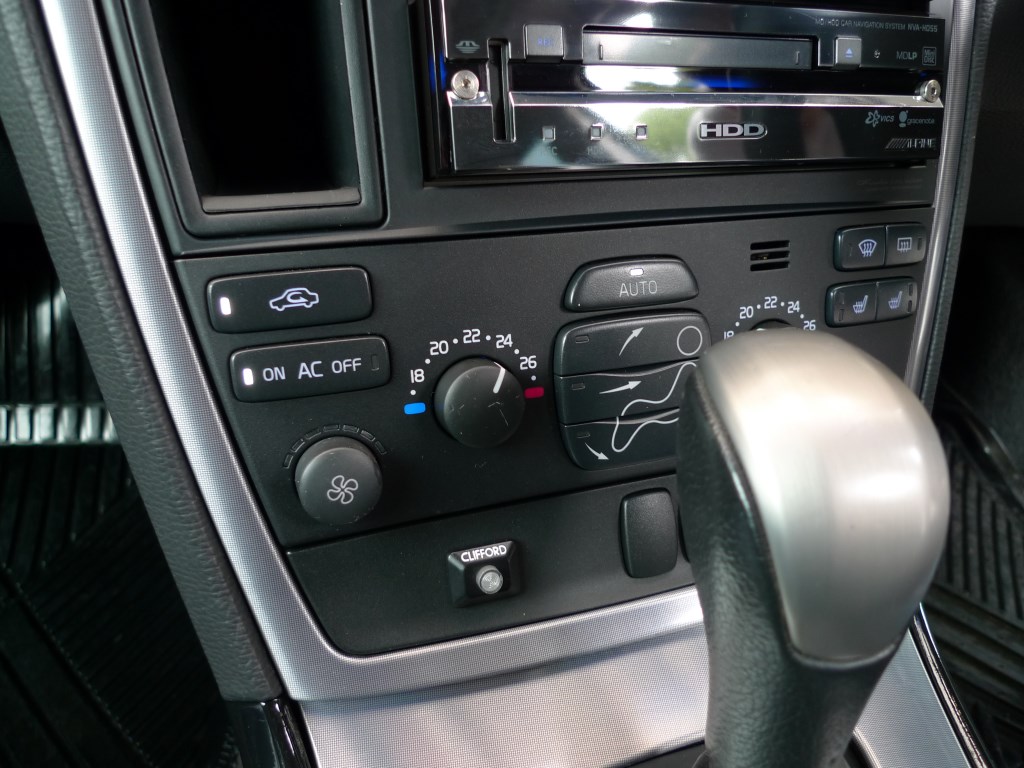

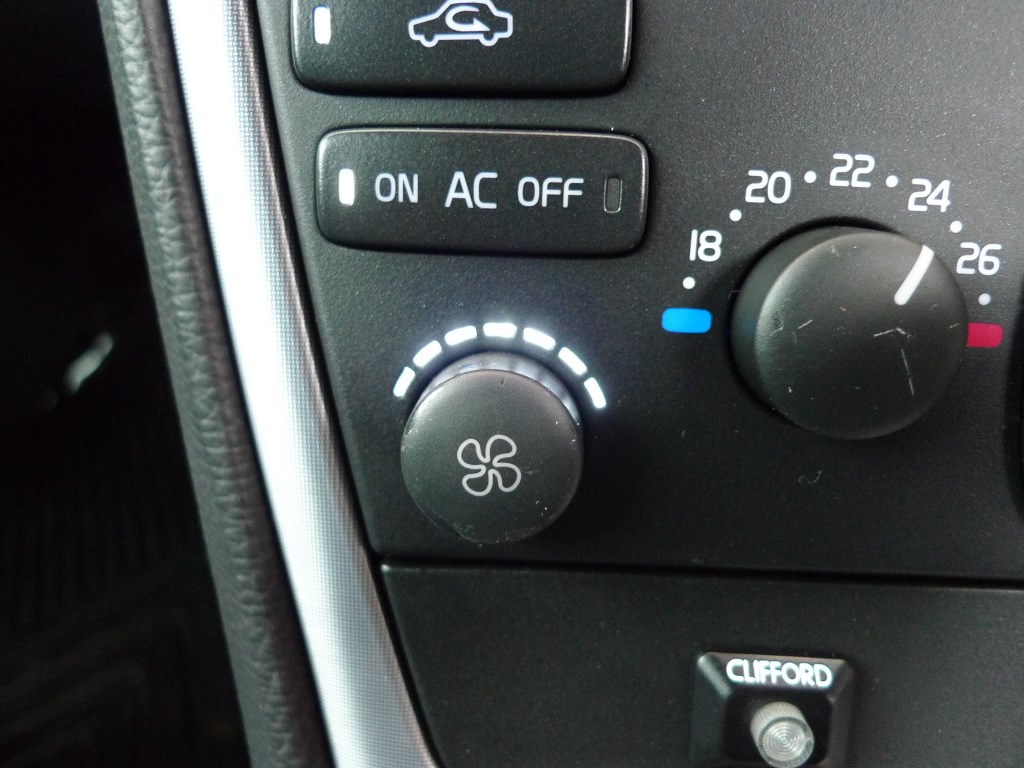

ナビパネルの文字表示をLED化で光ムラを解消
ナビパネルの文字部分は電球のため、LED化を施工しました。基盤に直接半田付けしているため、光ムラが少なく仕上がっています。

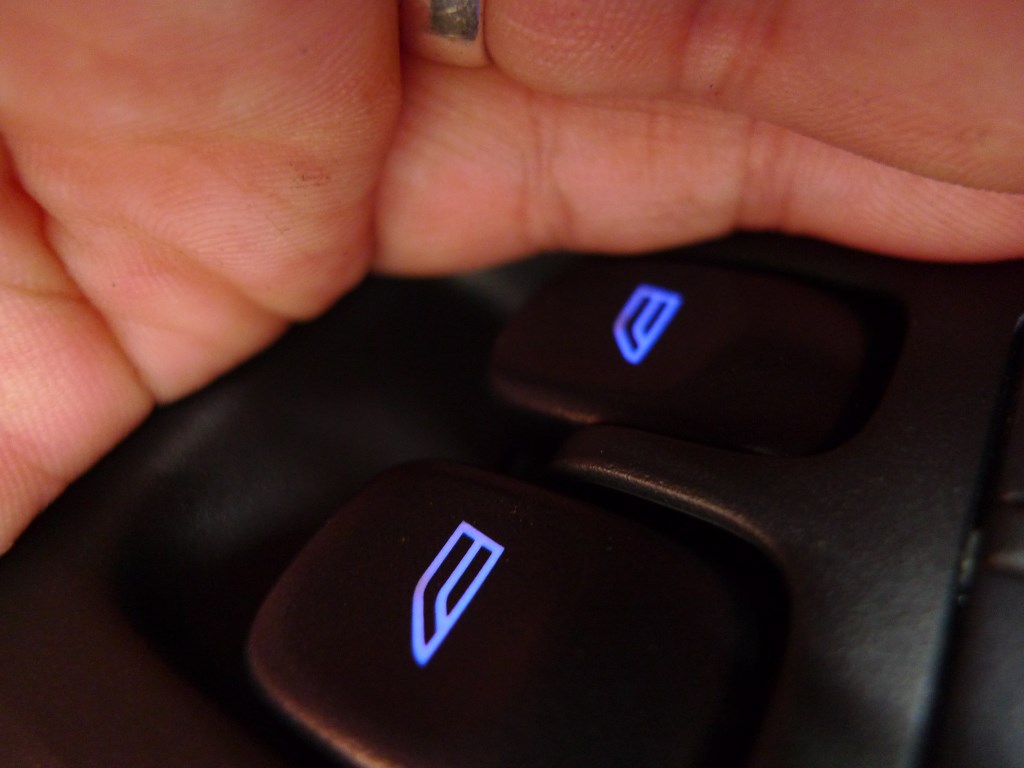

天井照明スイッチとスピードメーター確認の結果

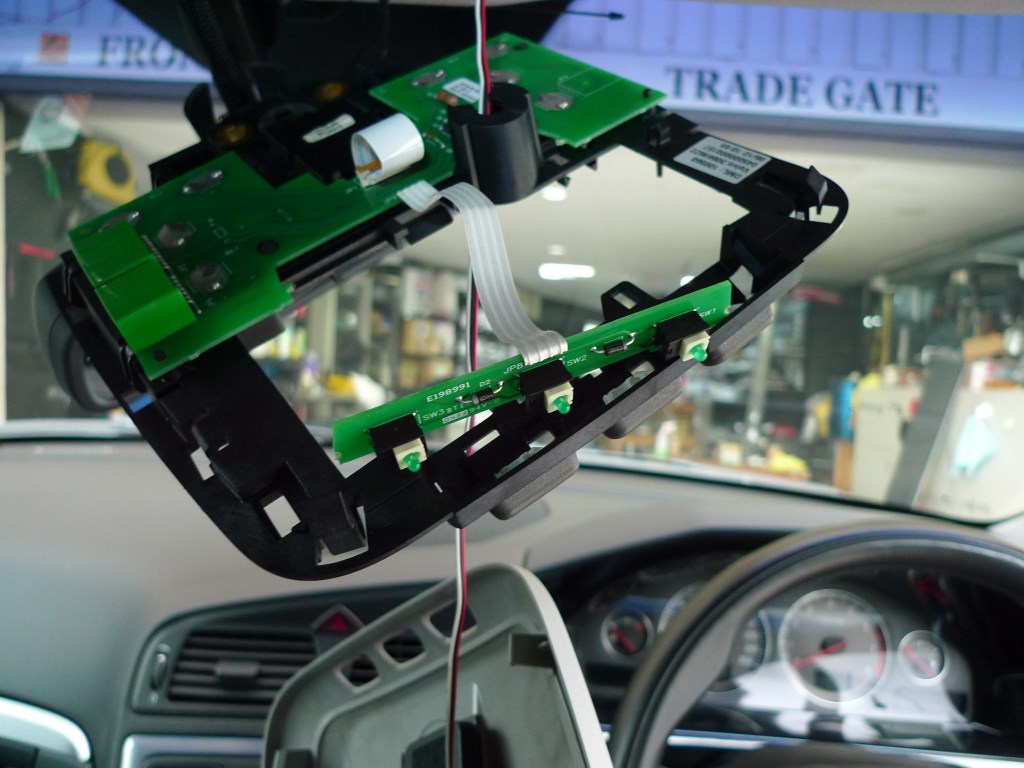

天井照明のスイッチもバラシましたが、残念ながらLED内蔵スイッチのため色換えはできませんでした。無理に施工するとスイッチが壊れる恐れがあります。スピードメーターもバラしましたが、前期型は電球でしたが後期型はLED化されていました。針を外せば施工は可能ですが、リスクが高いため今回は断念しました。

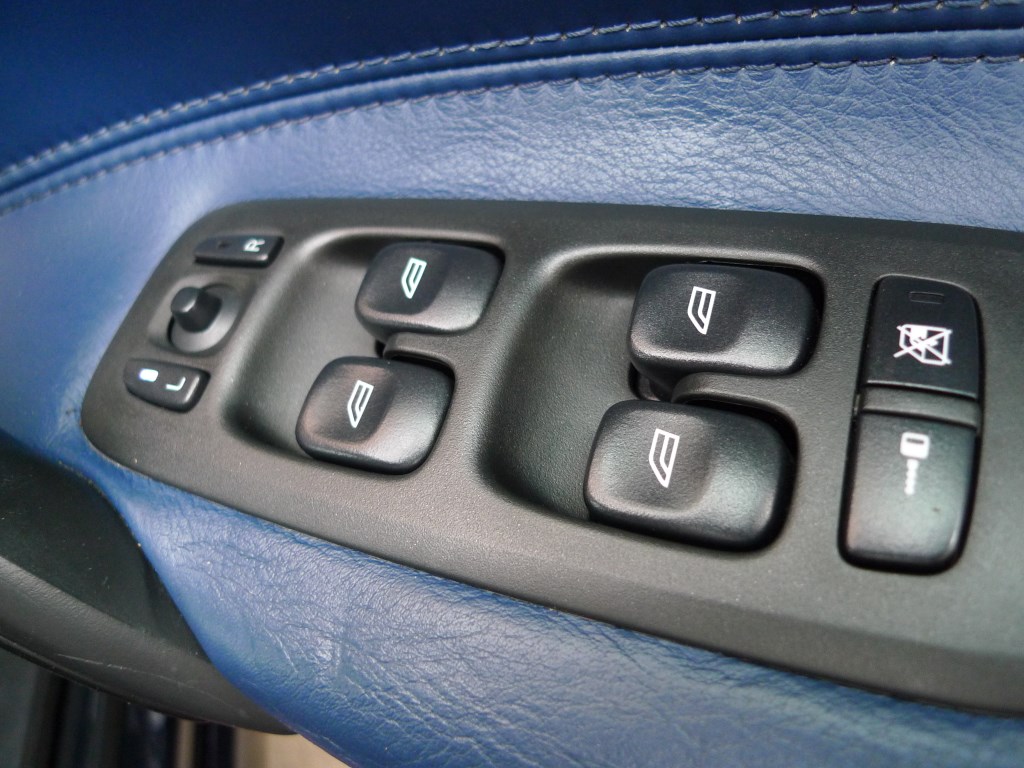

MPXパネル打ち替えの複雑な構造への対応
MPXもバラすにはドアパネルを外す必要があり、複雑な構造になっています。
この施工に関するよくある質問
Q. VOLVO V70後期型のナビパネルはLED化できますか？
A. 当店では施工可能です。文字表示部分を電球からLED化することで光ムラを解消できます。ただしパネル分解に約1時間要する複雑な構造となっています。
Q. VOLVO V70後期型のスピードメーター打ち替えはできますか？
A. 当店では安全性の理由から施工をお断めしています。後期型はスピードメーターがLED化済みで、針を外す施工はリスクが高いと判断しています。
Q. VOLVO V70後期型の天井照明スイッチはLED化できますか？
A. 当店では施工をお断めしています。後期型のスイッチはLED内蔵型のため色換えはできず、無理に施工するとスイッチが破損する恐れがあります。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
この施工で使用した商品
［広告］本欄にはアフィリエイトリンク(Amazonアソシエイト等)を含みます。リンク先での購入により当店が紹介料を受け取る場合があります。
- メーカー
- VOLVO
- 車種名
- V70
- 年式
- 2006/H18
- 作業時間
- 120-半日
作業工程その１
作業工程その２
作業工程その３
作業工程その４
作業工程その５
スライダーを左右にドラッグして施工前後を比較
