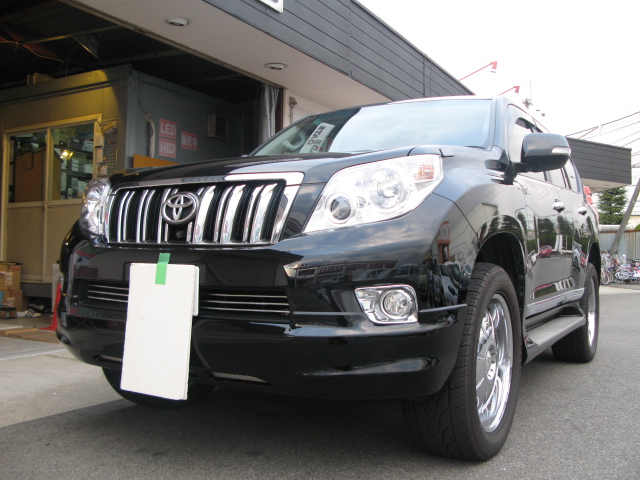

先日ご来店いただいたランクルでハンドルスイッチとエアコン回りを白色に打ち替えたところ
他のスイッチ関係がめちゃくちゃ気になるということで再度ご来店いただきました。
前回同様パネル関係はお客様にて外され当店に持ち込まれました。
打ち替え作業中の時間を使ってドアスピーカーのデッドニングを施工されていました。
当社の駐車場は屋根つきのところもありますので車を弄るにはもってこいの場所です。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車種名 | ランドクルーザープラド | グレード | 不明/なし | ||||
メーカー | TOYOTA | 年式 | 2011/H23 | 型式 | ○○○-○○○ | ||
作業レベル | プロショップ | 作業時間 | 60-120分 | 目安工賃 | ￥5000 | ||
使用工具 | プラスドライバー,はんだ,精密ドライバー | ||||||
商品名 | |||||||
| |||||||
作業工程その１ | |

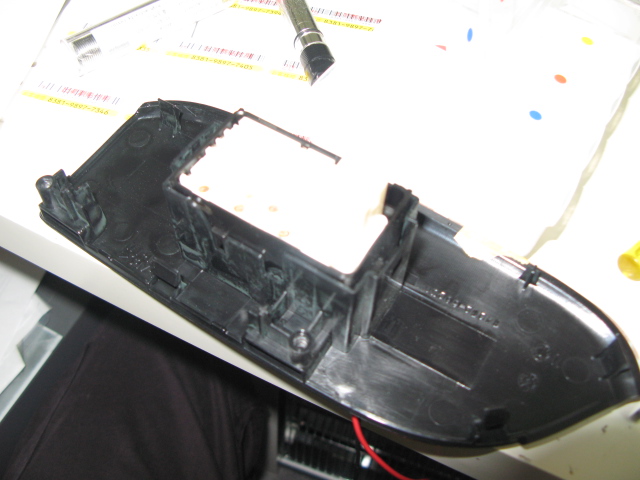

| パワーウィンドウスイッチの裏側を 精密ドライバーで爪をこじって ベースを外します。 |
作業工程その２ | |

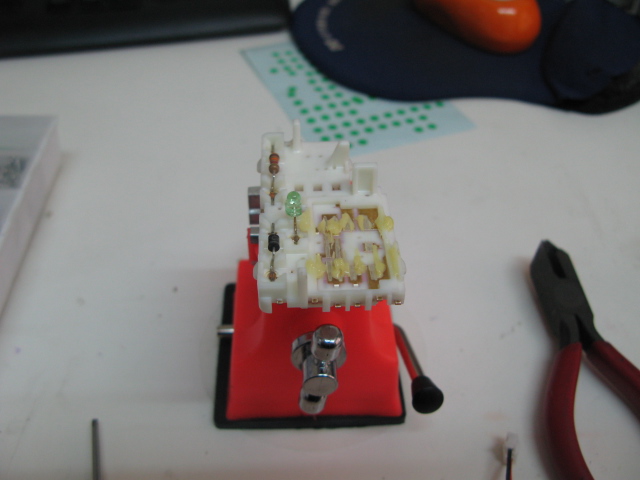

| 100円SHOPで買った万力でベースを固定します。 ちなみに当社敷地内にDAISOありますので 急な部品調達もOKです。 |
作業工程その３ | |

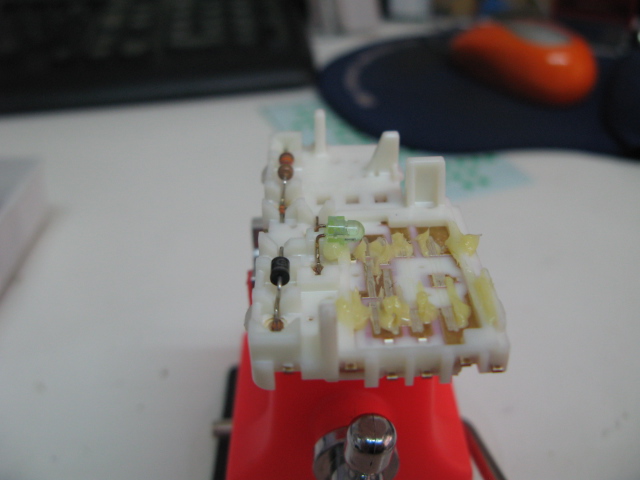

| ノーマルのLEDをニッパーで切り落として 新しいLEDを半田付けします。 このとき極性を把握しておかないと 後々面倒なことになります。 |
作業工程その４ | |
| 別のスイッチですが写真のように 元々のLEDの端子の足に SMDチップを半田付けします。 なぜならこの方法だと1種類のチップで 全ての基盤をまかなえるし チップが同じだと色味もそろえることが出来ます。 |
作業工程その５ | |

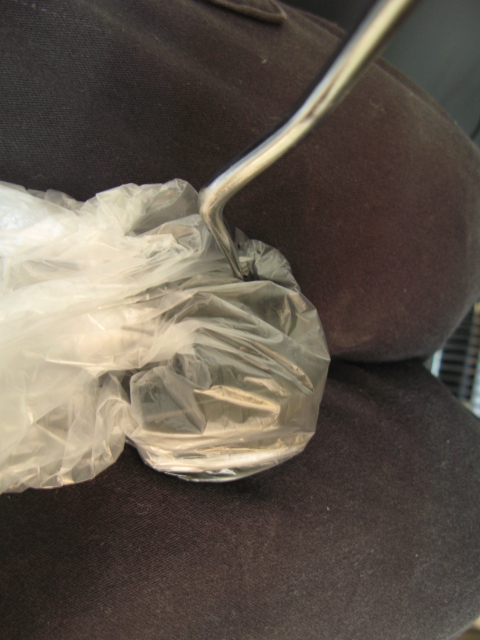

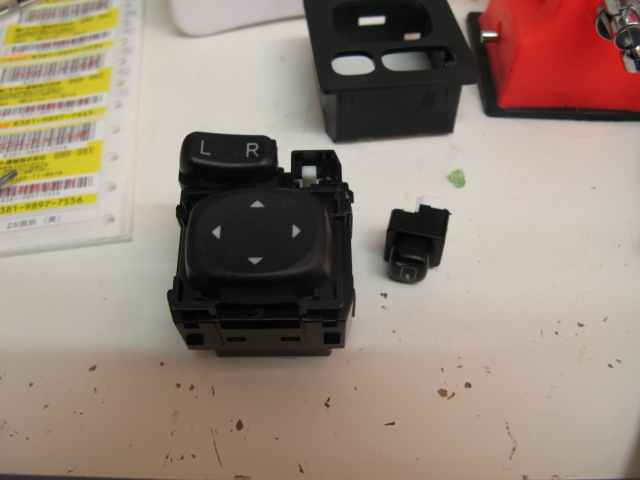

| ミラーの電格スイッチがある場合 （自己保持機構付き） 先に電格スイッチだけを外す必要があります。 かなりの力が必要なので写真のようにビニール袋で くるんでおくと外れたスイッチが飛んでいくことがないので 無くしてしまう危険性が少なくなります。 |
作業工程その６ | |
| あとは裏からベースを外して LEDを打ち替えます。 |
作業工程その７ | |

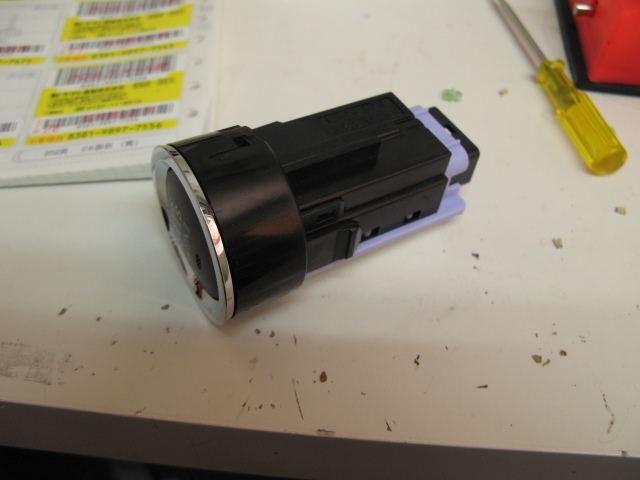

| エンジンスイッチですがまず表のカバーを外して 基盤をむき出しにします。 |
作業工程その８ | |

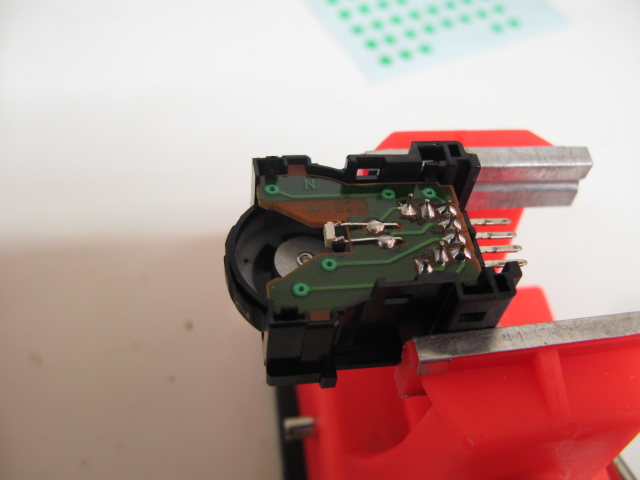

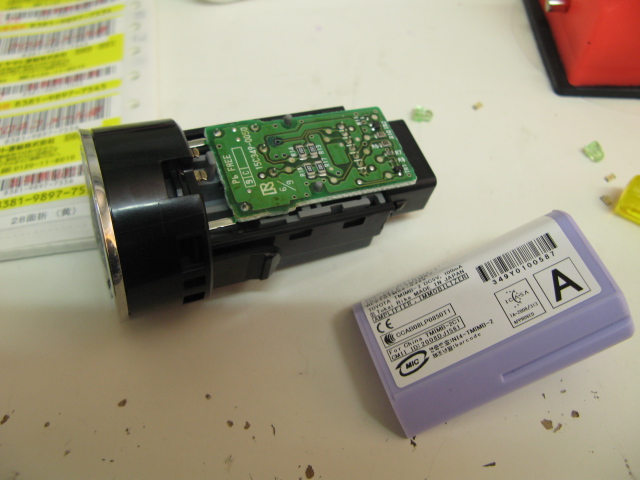

| 回路のパターンを見ると半田で2箇所 基盤が固定されています。 またコテが届かない基盤の裏側に半田が付いているので 電極をニッパーでカットします。 正面にある場合は半田の吸い取り機で施工してもOKです。 |
作業工程その９ | |

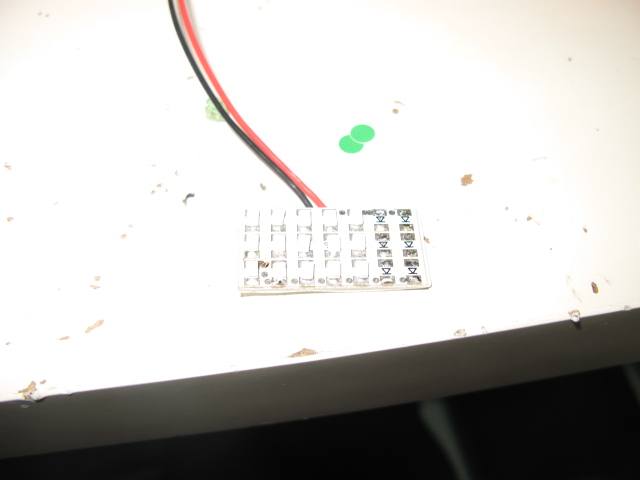

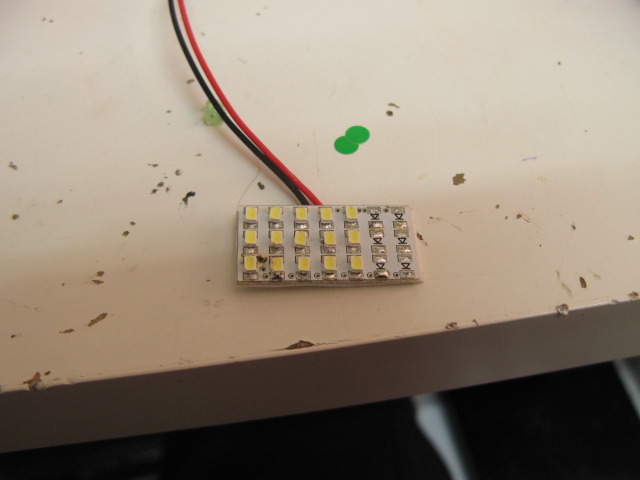

| 今回使ったチップです。 当社の商品のパネルタイプLEDを利用すれば 極安の予算で打ち替えすることが出来ます。 |
