この記事の要点
- BMWコンバーチブルにオンダッシュ式ナビを後付けしました。BMW純正オーディオはそのままで、バックカメラ付きのナビシステムを新たに搭載しています。
- ナビ本体・地デジチューナー・映像セレクターを助手席足元に配置し、配線をカーペット内に隠蔽。バックカメラはトランクリッド交換式で、専用ステーで固定しています。
先日アルファードでお世話になったお客様が、今回セカンドカーの入れ替えということでご来店頂きました。
BMWコンバーチブルへのオンダッシュナビ後付け施工

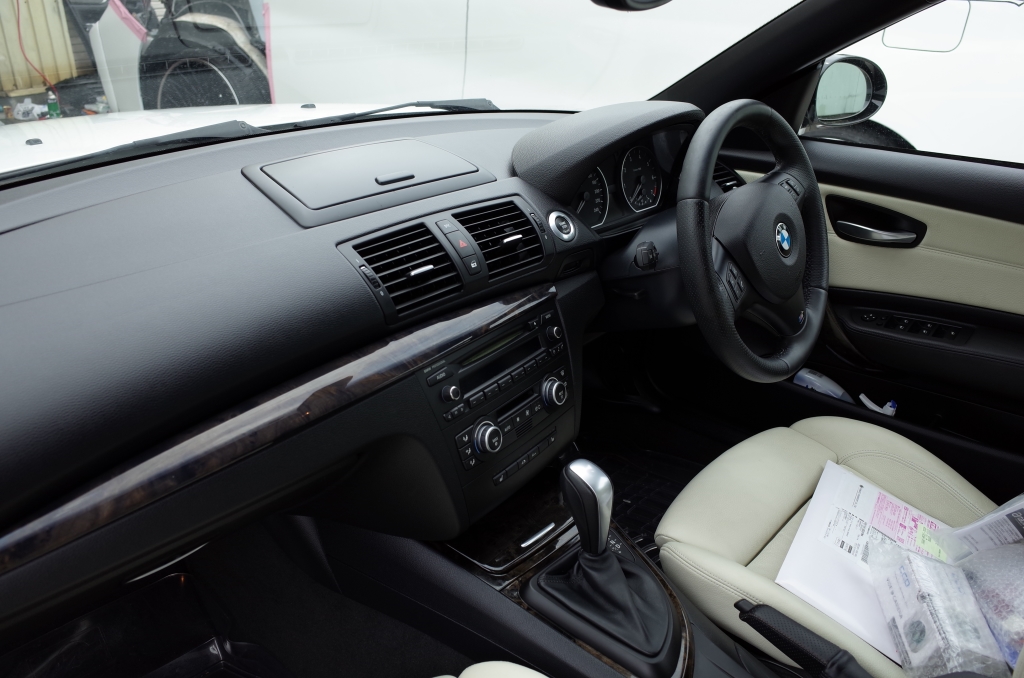

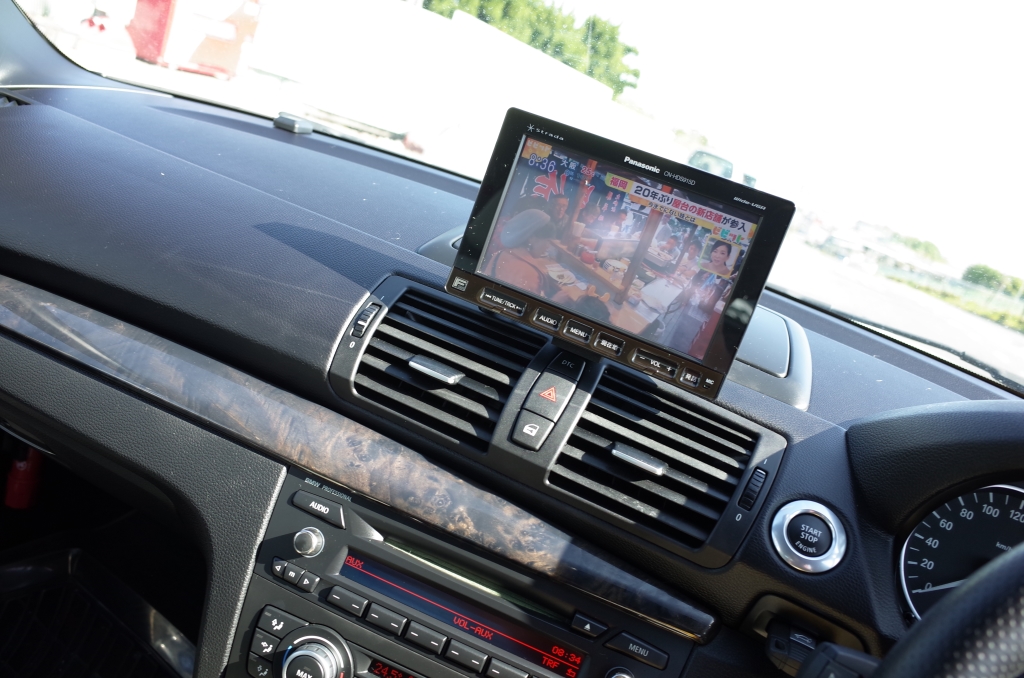

BMW純正品のオーディオはそのままで、オンダッシュ式のナビを後付けました。
ナビ本体とカメラの配置・配線設計

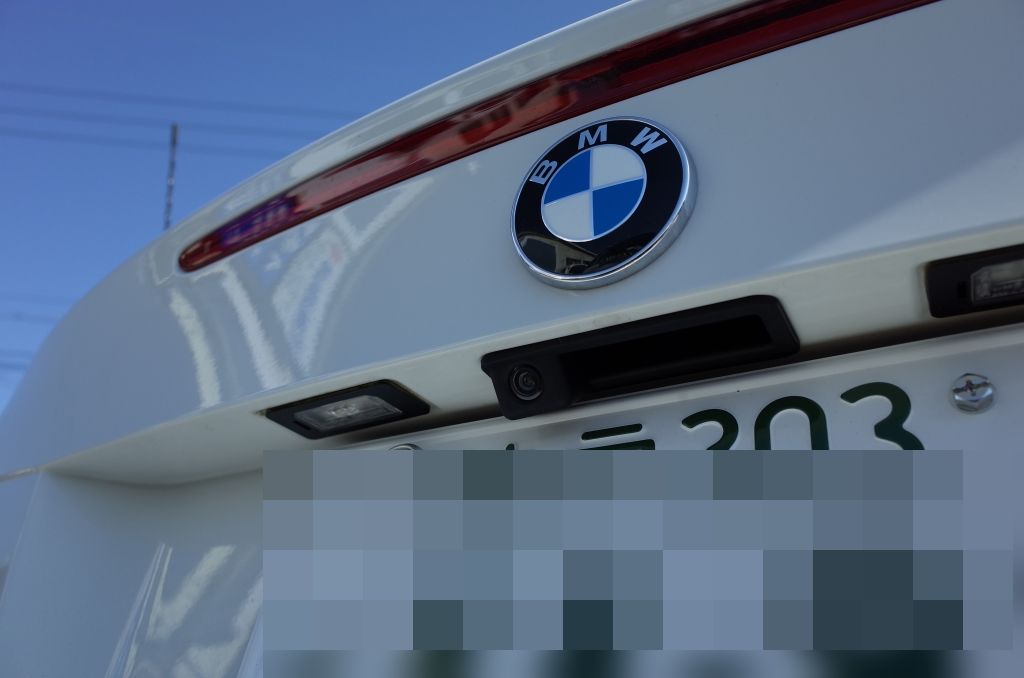

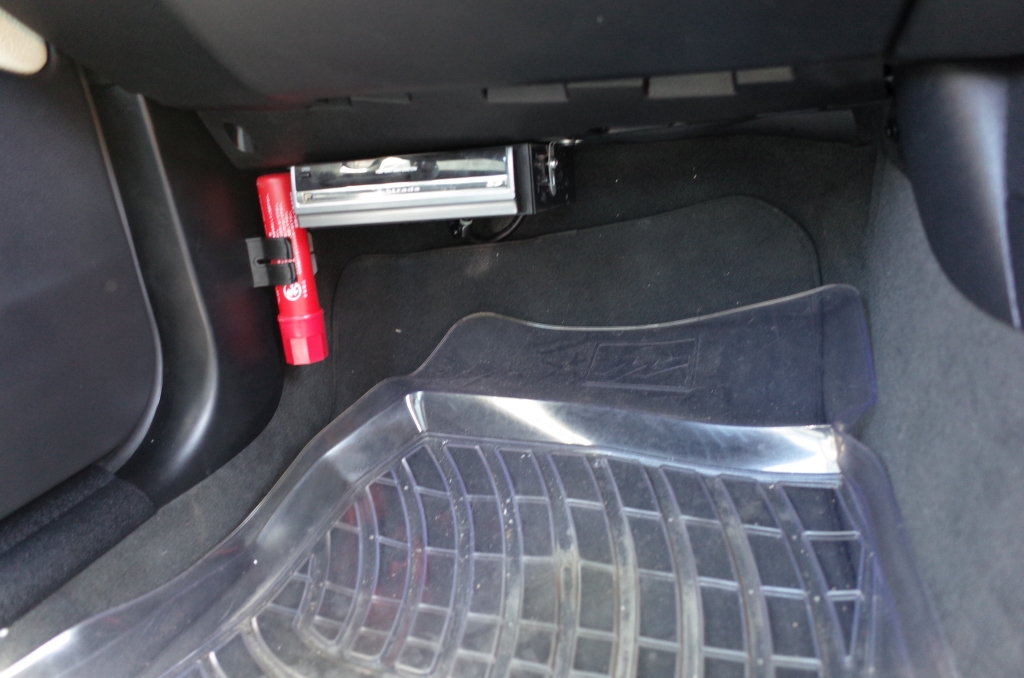

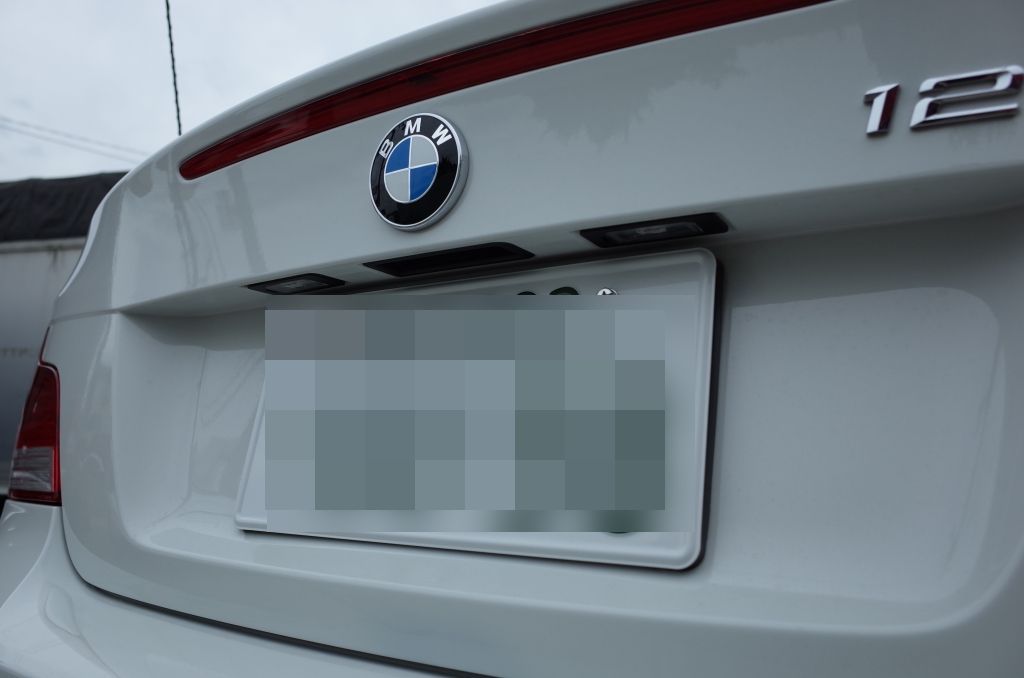

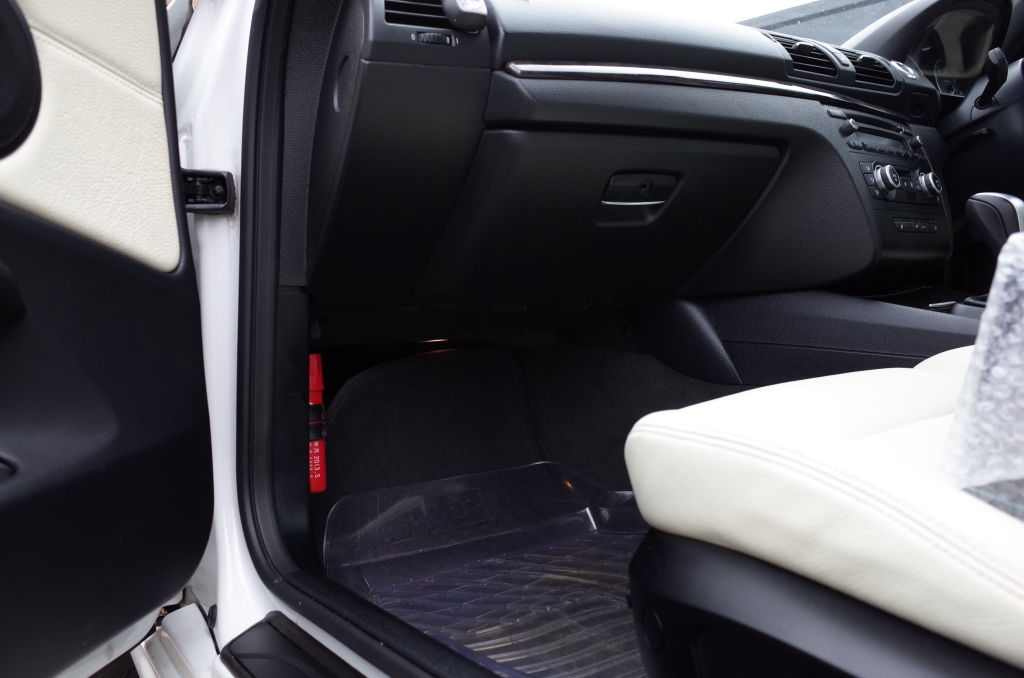

バックカメラはトランクリッド交換式を採用しています。ナビ本体はDVDの出し入れがあるため、助手席足元に配置しました。このシステムはかなりのボリュームがあり、地デジチューナーと映像セレクターが別置きとなります。配線類も専用品でカット不可能なため、機器類は助手席足元のカーペット内に全て収納しました。
モニター固定とバックカメラ電源の注意点

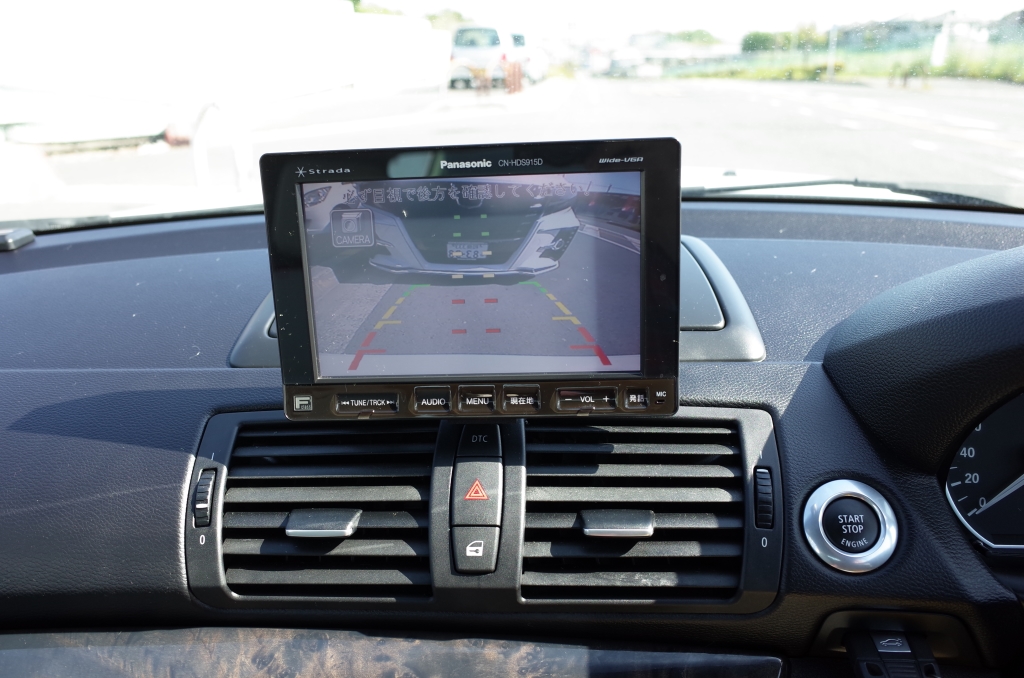

モニターは専用ステーを使用して固定しています。バックカメラの感度も良好です。なお、バックカメラ電源はバックランプから取るとトラブルが生じるため、面倒でもACCから分岐させることをお勧めします。
この施工に関するよくある質問
Q. BMWに後付けナビを取り付ける場合、純正オーディオは残せますか？
A. 当店ではBMW純正オーディオを残したままオンダッシュ式ナビを後付けする施工が可能です。純正オーディオとナビを共存させるシステム設計で対応いたします。
Q. バックカメラの電源をバックランプから取ると問題が起きますか？
A. 当店ではバックカメラ電源をバックランプから取るとトラブルが生じる可能性があるため、ACCから分岐させることをお勧めしています。手間はかかりますが、より安定した動作が期待できます。
Q. ナビやチューナーなどの機器類をどこに配置するのですか？
A. 当店ではナビ本体、地デジチューナー、映像セレクターといった複数の機器類を助手席足元のカーペット内に収納し、配線をまとめて隠蔽する施工を行っています。
