F20 BMWのテールランプ修理

2017年9月29日施工 CASE No.2,994 TRADE GATE 大阪・和泉市

この記事の要点

BMW 1シリーズのテールランプを修理しました。このテールランプはなかなかの曲者で、LEDがフィルムパターンで取り付けられているため、ハンダ作業がかなり難しくなっています。

F20 BMW 1シリーズのテールランプ修理|LEDフィルムパターンの課題

施工前は非常にわかりにくいですが、LEDの点灯がやや暗い状態でした。問題のLEDを取り出すのに、かなり多くの部分をカッティングする必要があります。基板のパターンがカバーに密着している場所があるため、切り方を注意しないと一緒にカットしてしまいます。

不良の部分を気合いで交換して、無事修理完了となりました。

A. 当店では、このモデルのテールランプはLEDがフィルムパターン取付のため、ハンダ作業が非常に困難な構造と認識しています。また基板パターンがカバーに密着している箇所があり、LED交換時のカッティング方法に注意が必要です。

A. 当店では、BMW F20のテールランプにおいて、点灯が暗い不良LED部分を交換することで、正常な明るさまで復旧させた実績があります。ただし状態の診断が必要なため、まずはお気軽にご相談ください。

A. 当店では、テールランプ修理をご希望の方は郵送でのご対応も承っております。ご依頼の際は事前にご連絡をお願いします。

車の電装・カスタムは TRADE GATE におまかせください

ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。

〒594-0032 大阪府和泉市池田下町1783番　TEL 0725-57-7955（作業は要予約）

作業工程その１

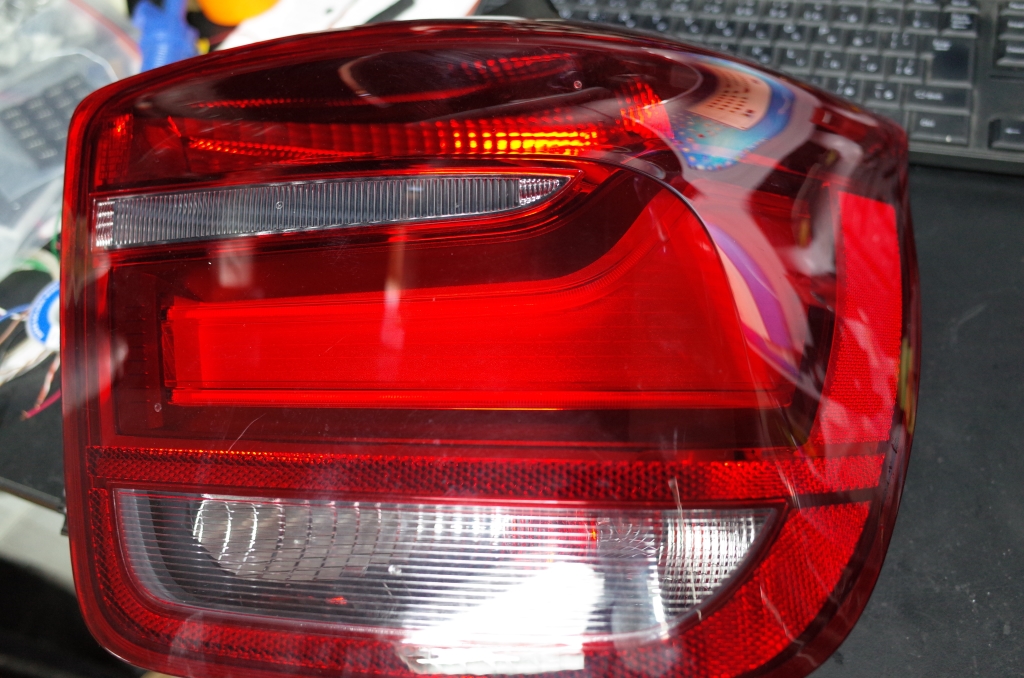

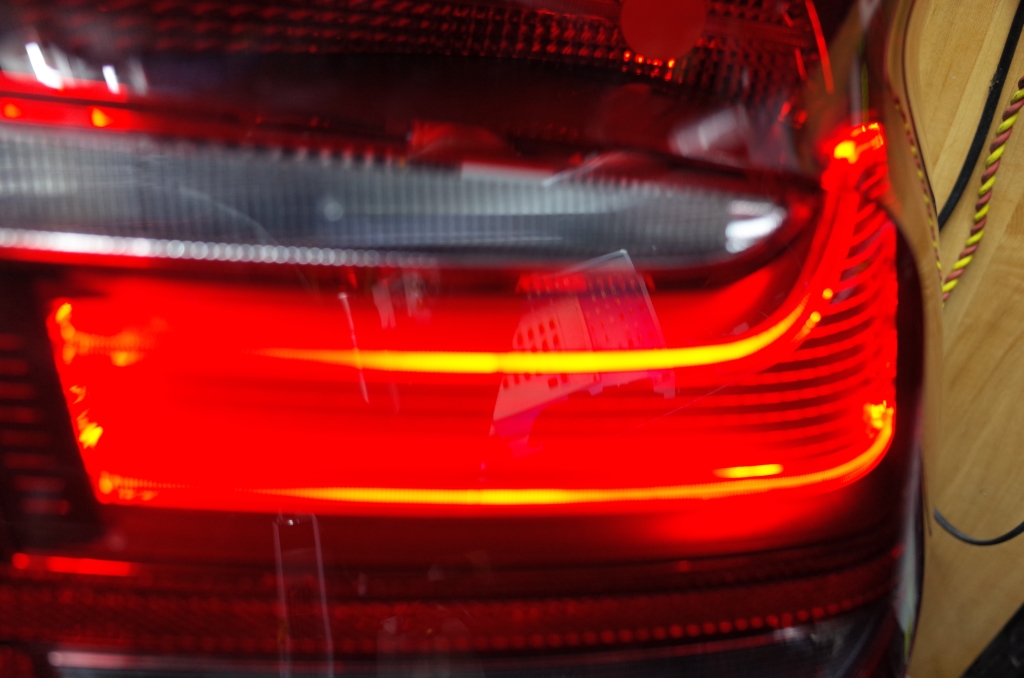

施工前は非常にわかりにくいですが、LEDの点灯が少し暗い状態でした。

作業工程その２

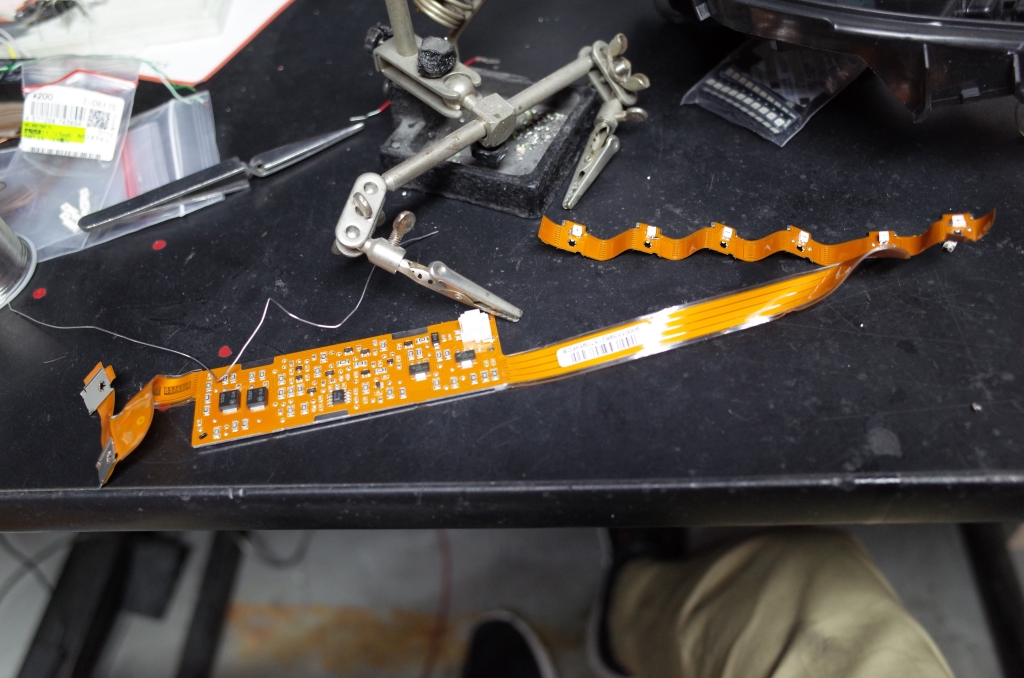

これが問題のLEDです。取り出すのにかなり多くの場所をカッティングする必要があります。基板のパターンがカバーに密着している場所があるため、切り方を注意しないと一緒にカットしてしまいます。

作業工程その３

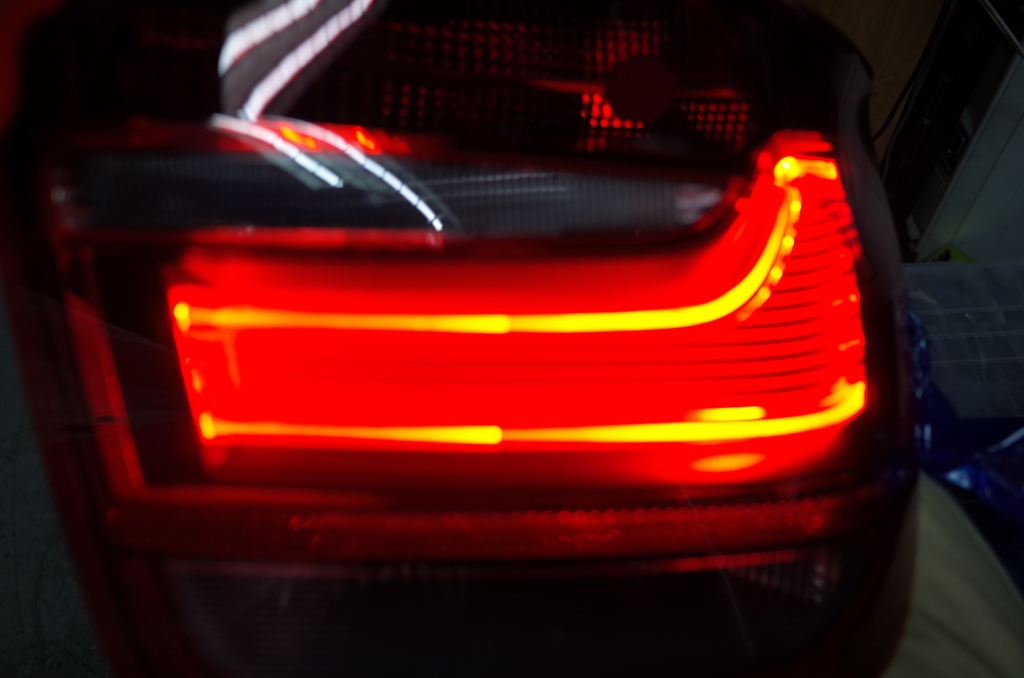

不良の部分を気合いで交換して、無事修理完了しました。

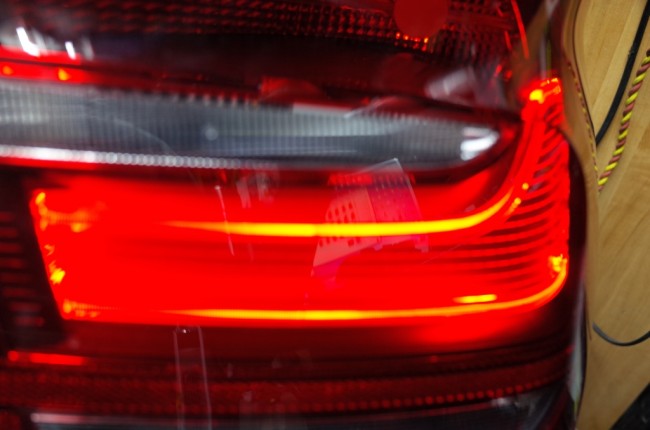

BEFOREAFTER

⇄

スライダーを左右にドラッグして施工前後を比較
