この記事の要点
- W221メルセデス・ベンツのテールランプ不点灯問題。テールバラスト周辺の怪しい配線を確認しましたが、通電は確認できました。
- ブレーキランプは点灯するがスモールランプが点灯しないため、内部基板が原因と考えられます。復旧後は点灯を確認しました。

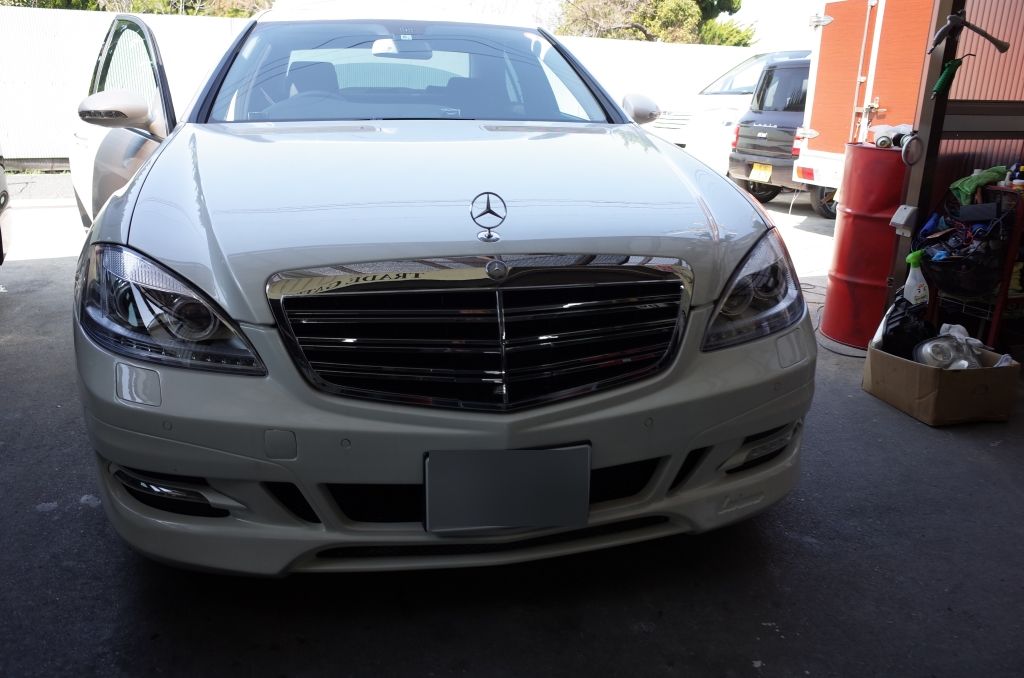

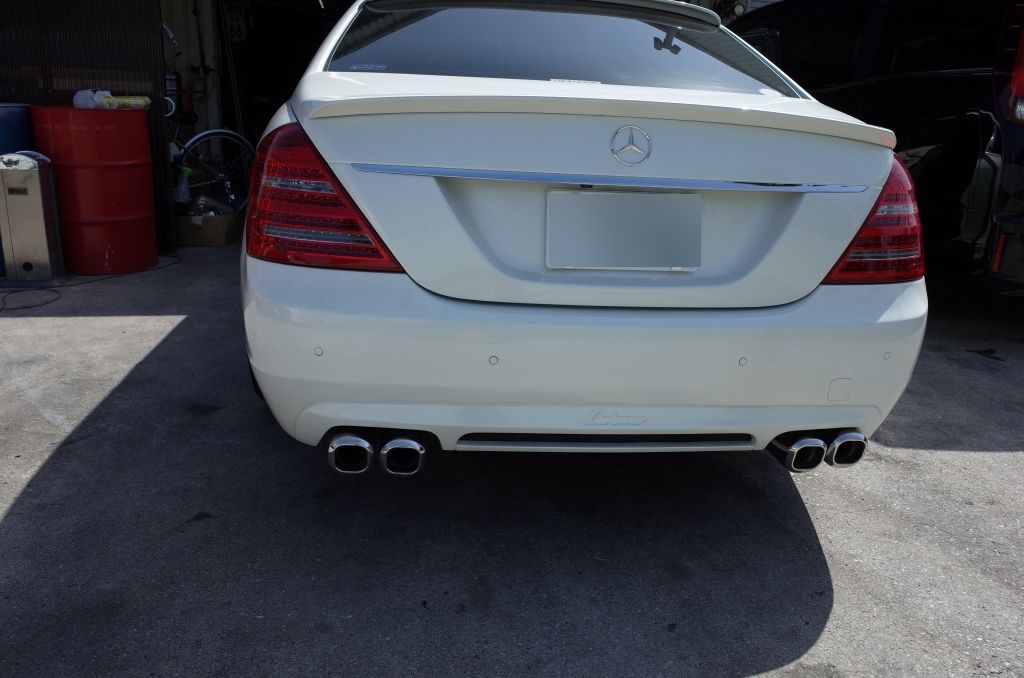

W221メルセデス・ベンツのテールランプ不点灯、基板が原因か
近くの車屋さんからのご依頼で、メルセデス・ベンツのテールランプが不点灯とのことです。調べたところ、内部の基板が怪しいようです。
テールバラストの配線確認で疑わしい接続を発見
テールバラストを確認すると、かなり怪しい配線を発見しました。非常に疑わしい配線ですが、ちゃんと通電しています。
ベンツの抵抗値検知システムが影響している可能性
結局原因を特定できないまま車両に戻したところ、点灯していました。原因は明確ではありませんが、中の基盤が最も怪しいと考えられます。ベンツはスモールランプの回路の抵抗値が基準値以上になると、球切れを検知してブレーキランプを調光して点灯させるようです。ブレーキが点灯するのにスモールが点灯しないため、基盤が怪しいのですが、復旧してしまうとそれ以上原因追求ができません。今回はこのまま納車となりました。
この施工に関するよくある質問
Q. W221ベンツのテールランプが点灯しない場合、どこを確認しますか？
A. 当店ではテールバラストの配線接続状態と内部基板を確認します。配線の通電確認と基板の状態チェックが重要です。特にスモールランプのみ不点灯の場合は基板の不具合が疑われます。
Q. ベンツのブレーキランプは点くのにスモールランプが点かない理由は？
A. 当店の経験では、ベンツは抵抗値検知システムを備えており、スモール回路の抵抗値が基準値を超えると球切れと判断し、ブレーキランプを調光させて代替表示することがあります。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
- メーカー
- MERCEDES
- 車種名
- ベンツ
🏭
🚙
作業工程その１

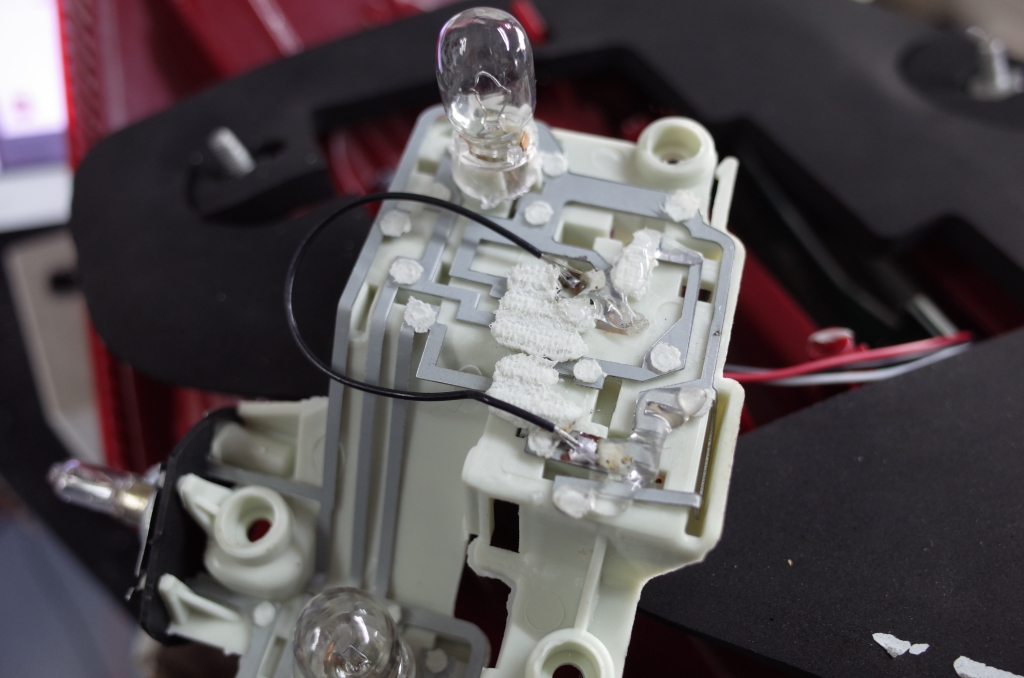

テールバラストで怪しい配線を発見しました。かなり怪しい配線ですがちゃんと通電しています。
作業工程その２

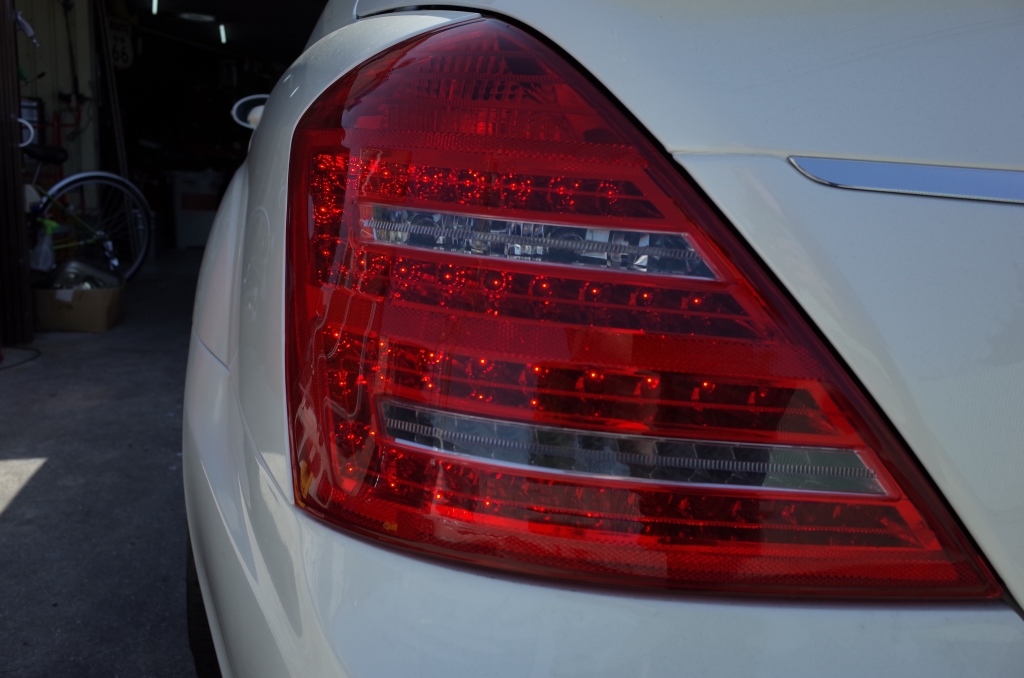

結局原因がわからず車両に戻したら点灯していました。原因は明確ではありませんが、中の基盤が最も怪しいです。ベンツはスモールランプの回路の抵抗値が基準値以上になると、球切れを検知してブレーキランプを調光して点灯させているようです。ブレーキが点灯するのにスモールが点灯しないので基盤が怪しいのですが、復旧してしまうとそれ以上原因追求できません。今回はこのまま納車となりました。
BEFOREAFTER
スライダーを左右にドラッグして施工前後を比較
