この記事の要点
- BMW5シリーズE51の室内灯全箇所をLED化。トランクルームは3箇所あり、リアゲート部分は追突防止イルミネーション兼用で4方向LED42mmを使用しました。
- フロントセンター球は玉切れ検出対応で抵抗を半田付け。マップ球は基板ベースLED10mmタイプで対応し、各部位に最適な製品を選定して施工しました。
以前アストロでお世話になったお客様が、今回車両入れ替えで御来店いただきました。

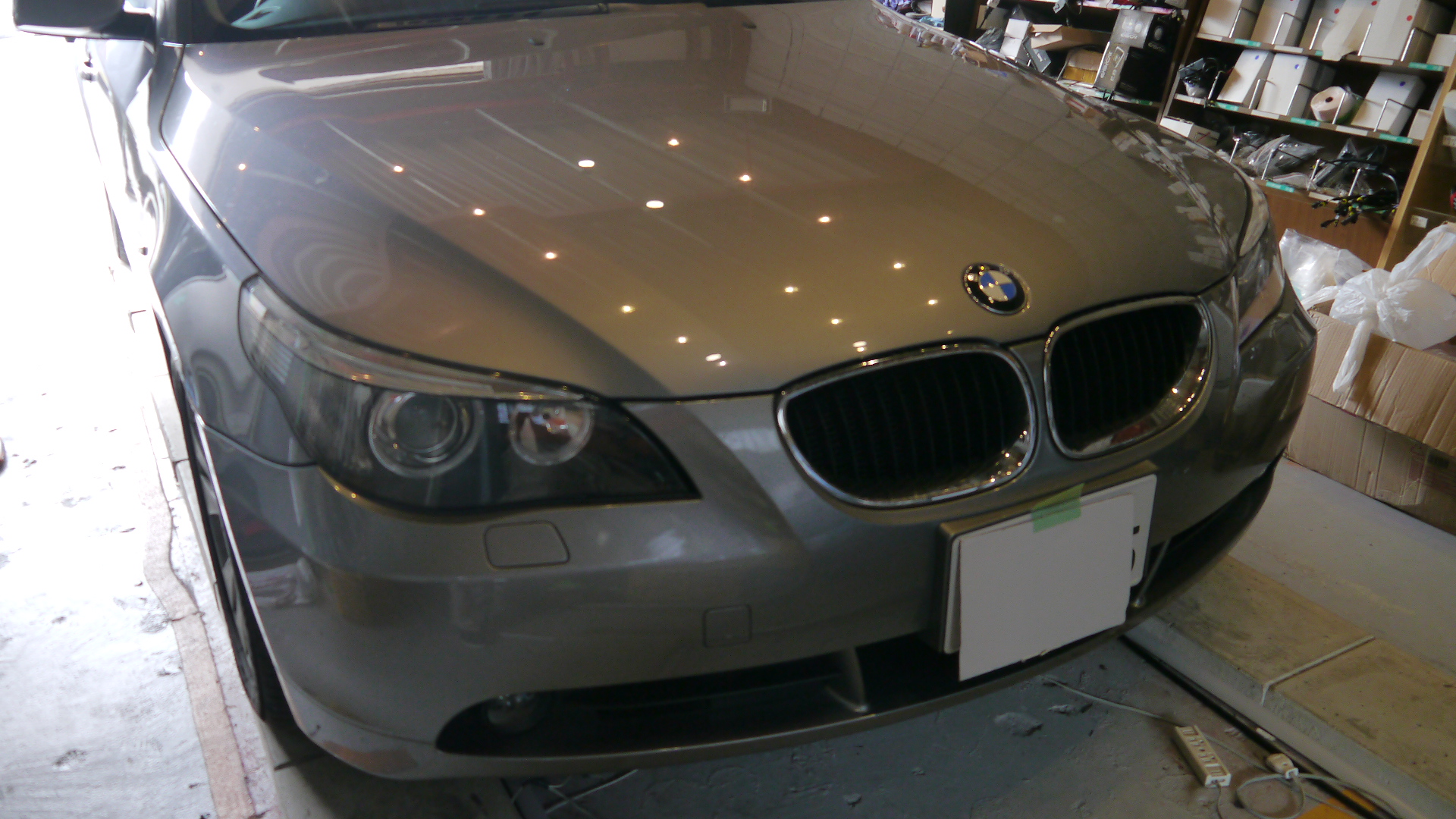

BMW5シリーズE51の室内灯LED化施工
BMW5シリーズE51の室内灯をLED化する施工を行いました。
トランクルームの照明をLED交換

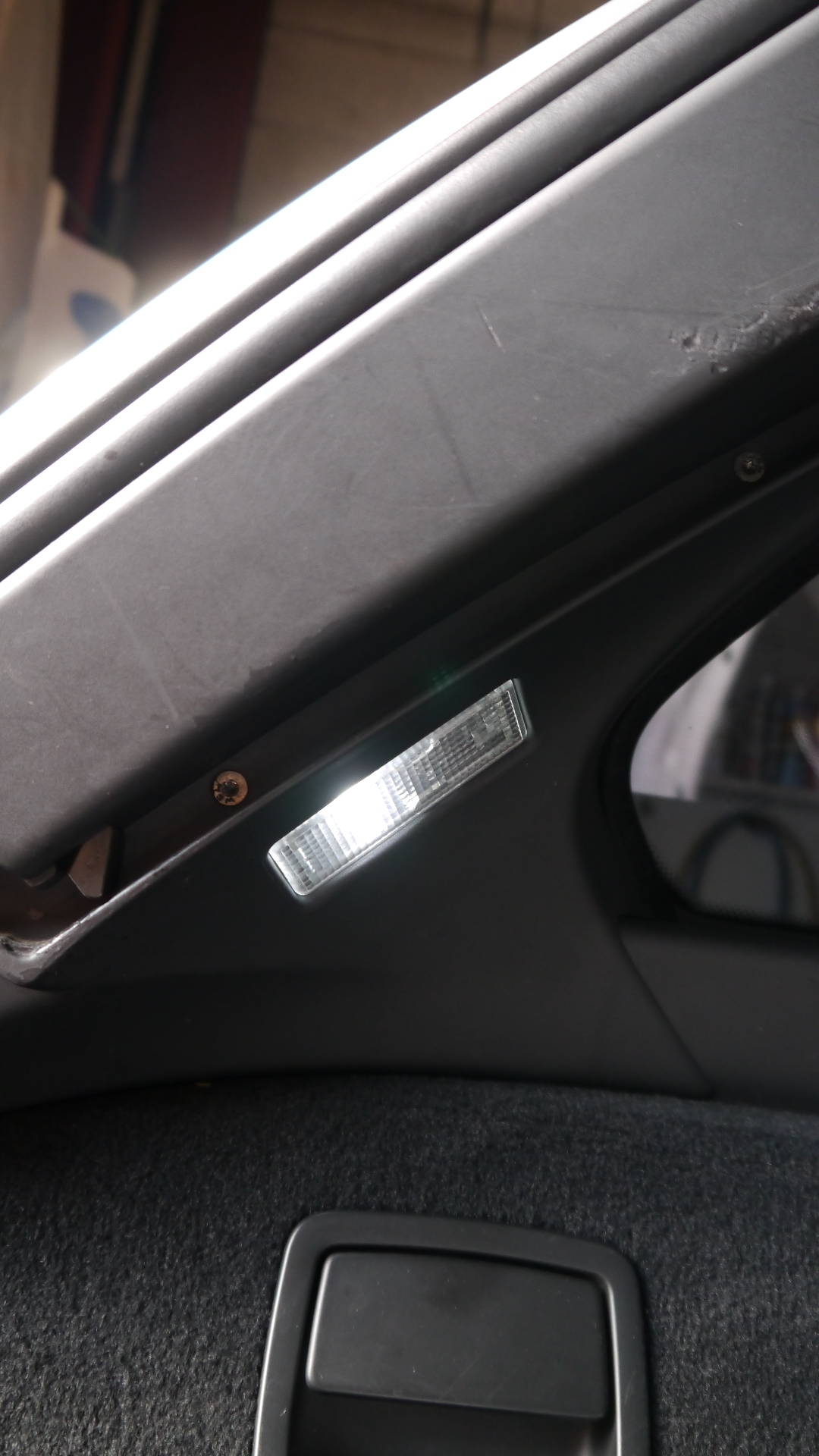

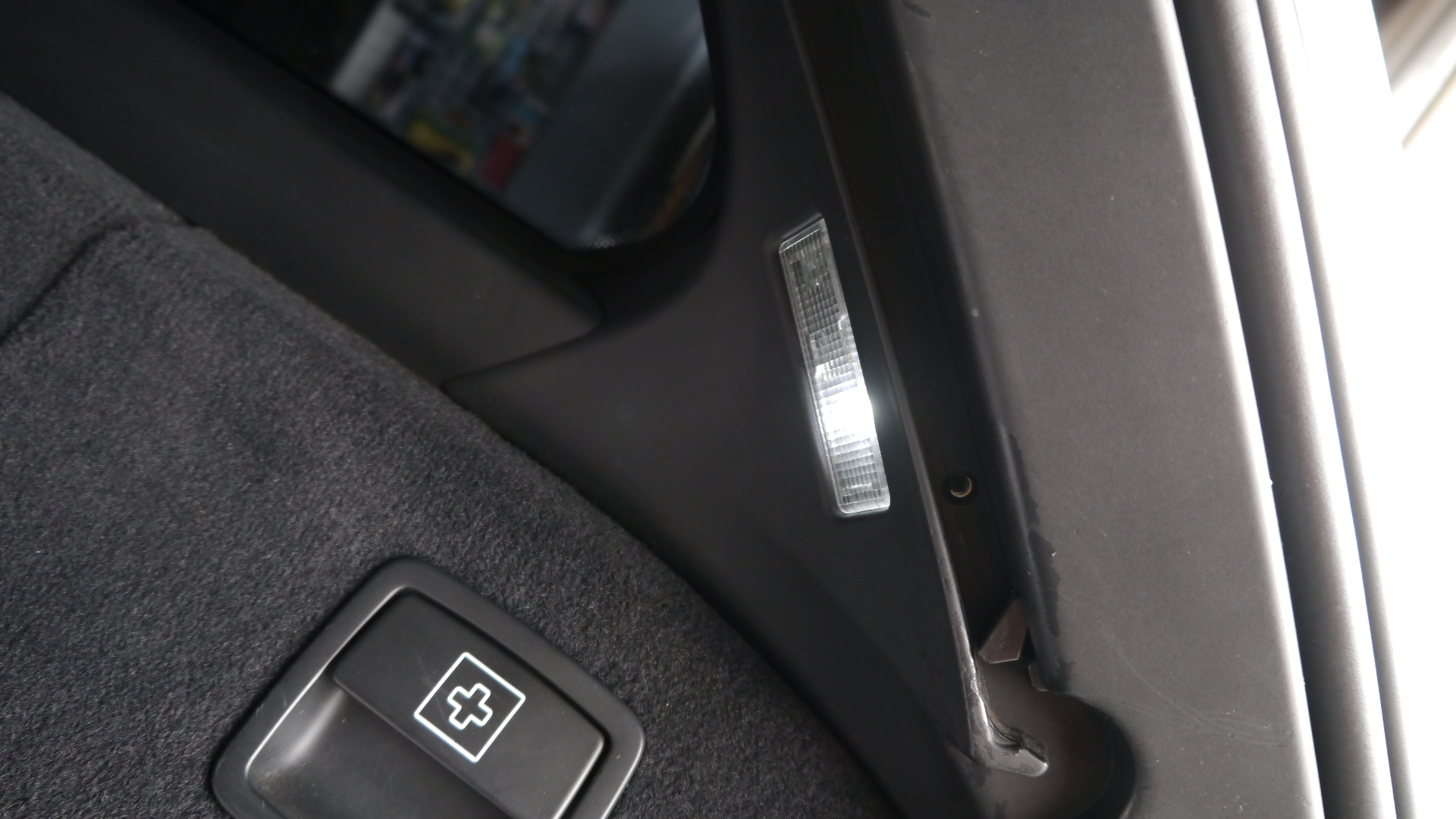

**トランクルームの照明**

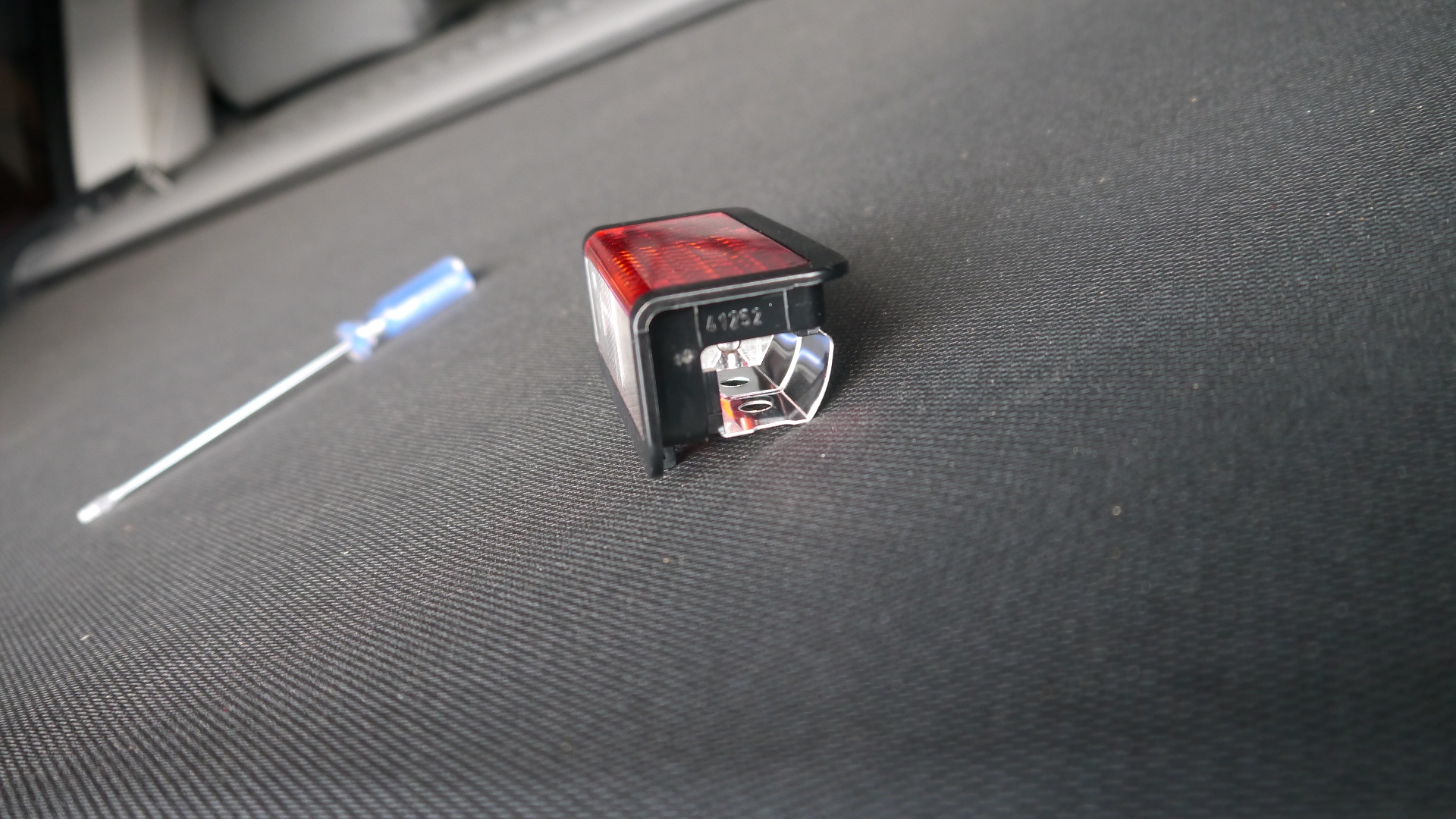

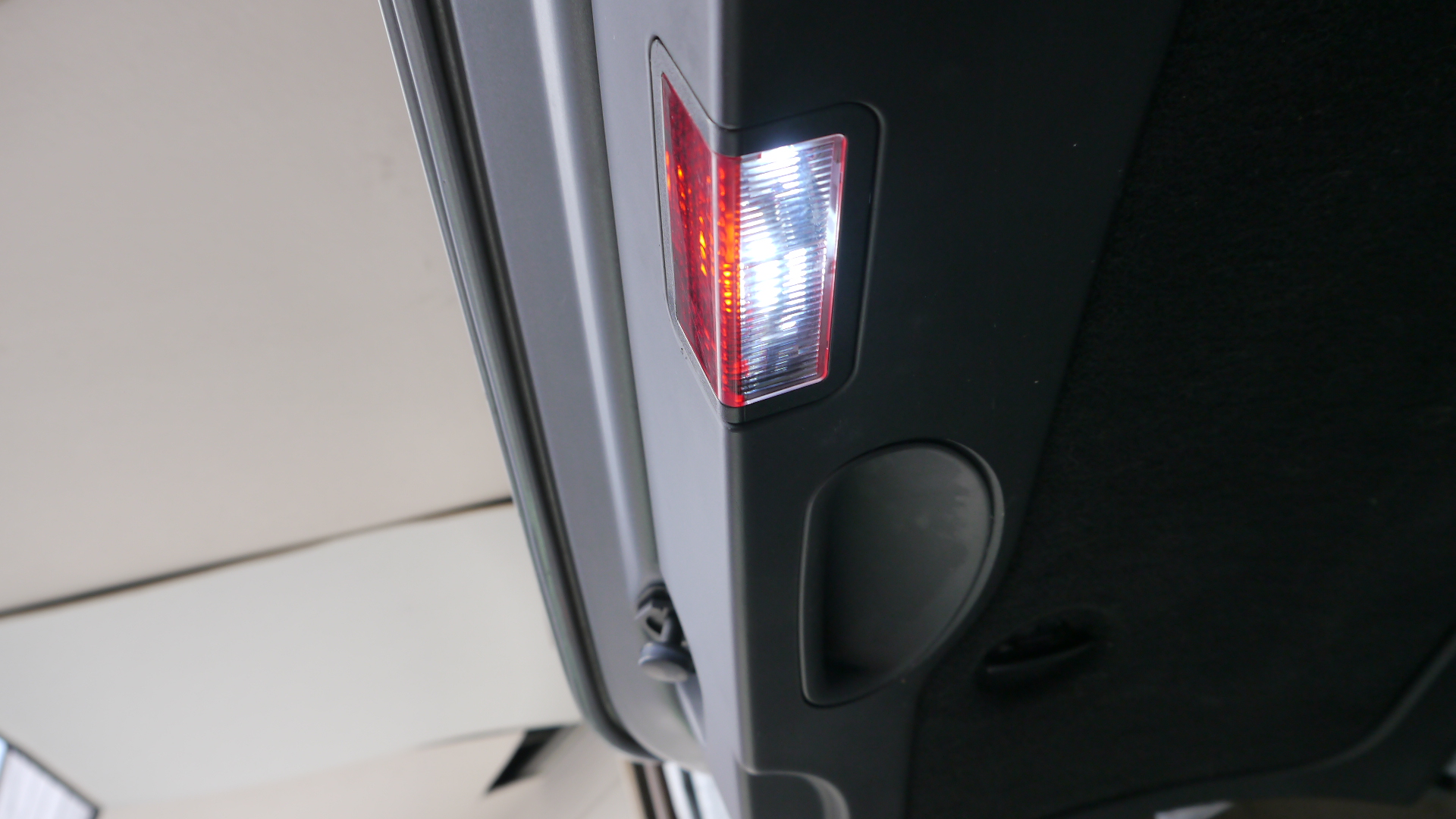

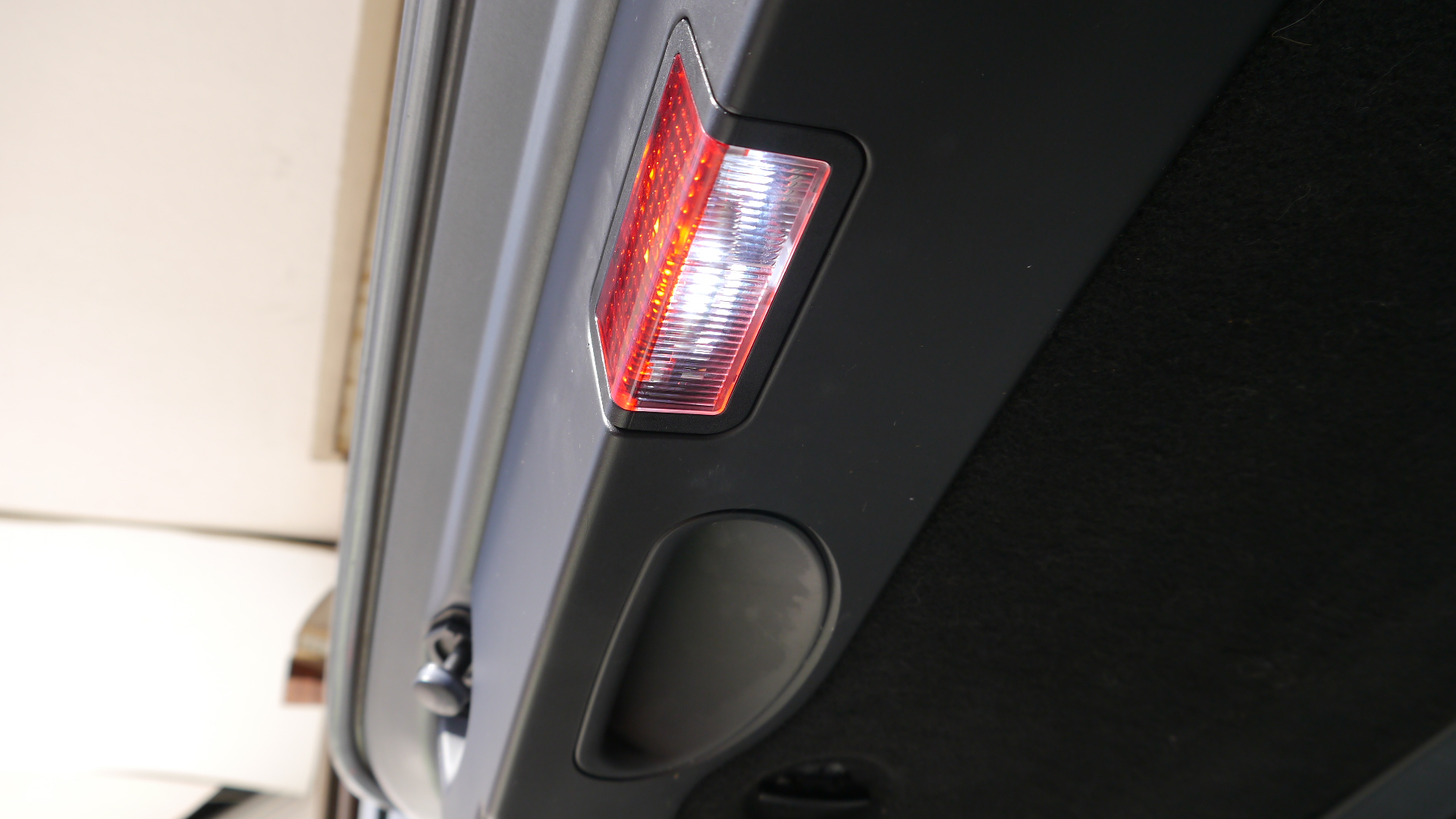

トランクルームの照明は3箇所あります。リアゲート部分は追突防止用のイルミネーションを兼ねているため、4方向LEDを使用しました。電球サイズは42mmです。今回使用した商品は若干小さかったため、ソケットを加工して対応しました。

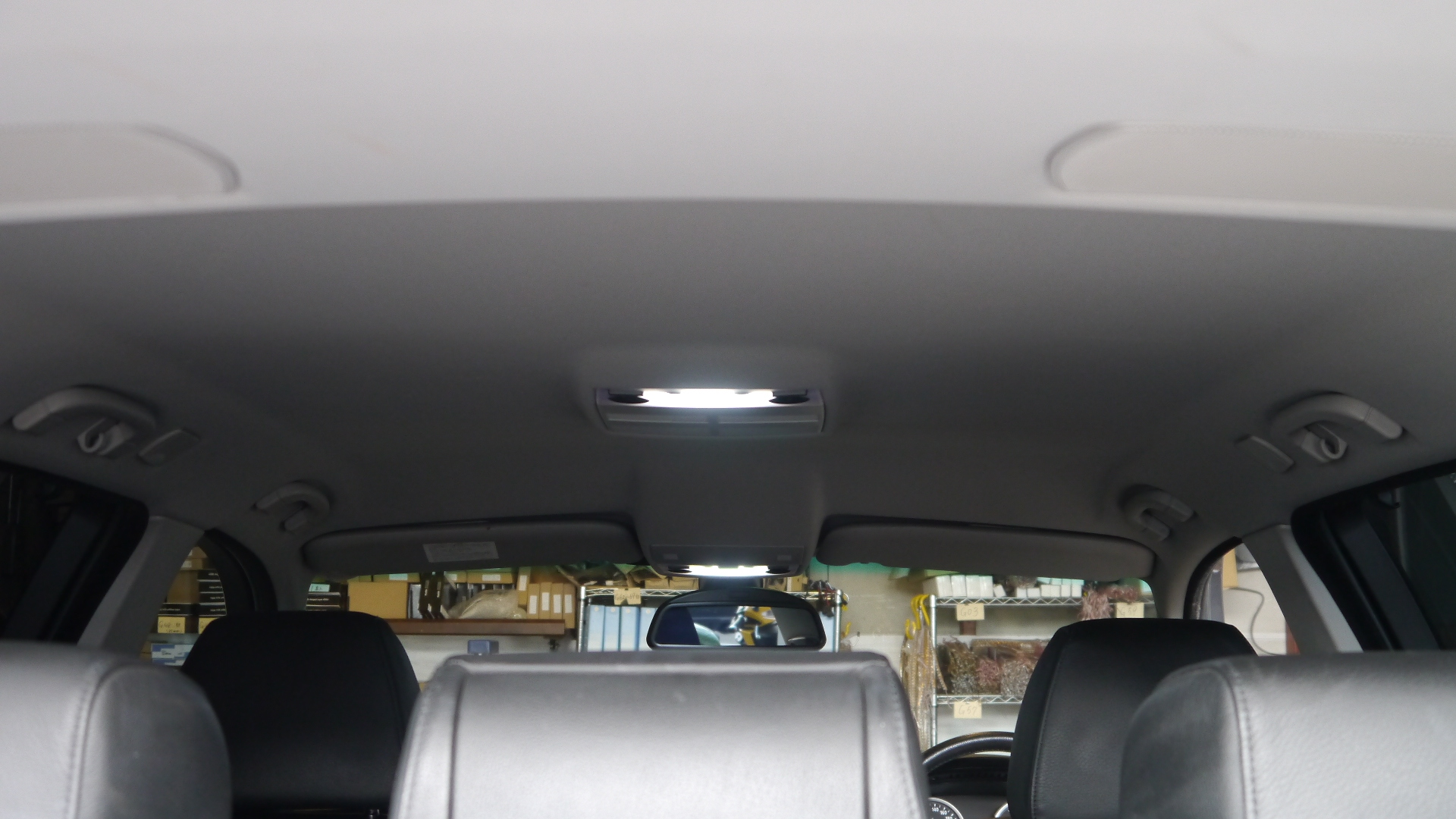

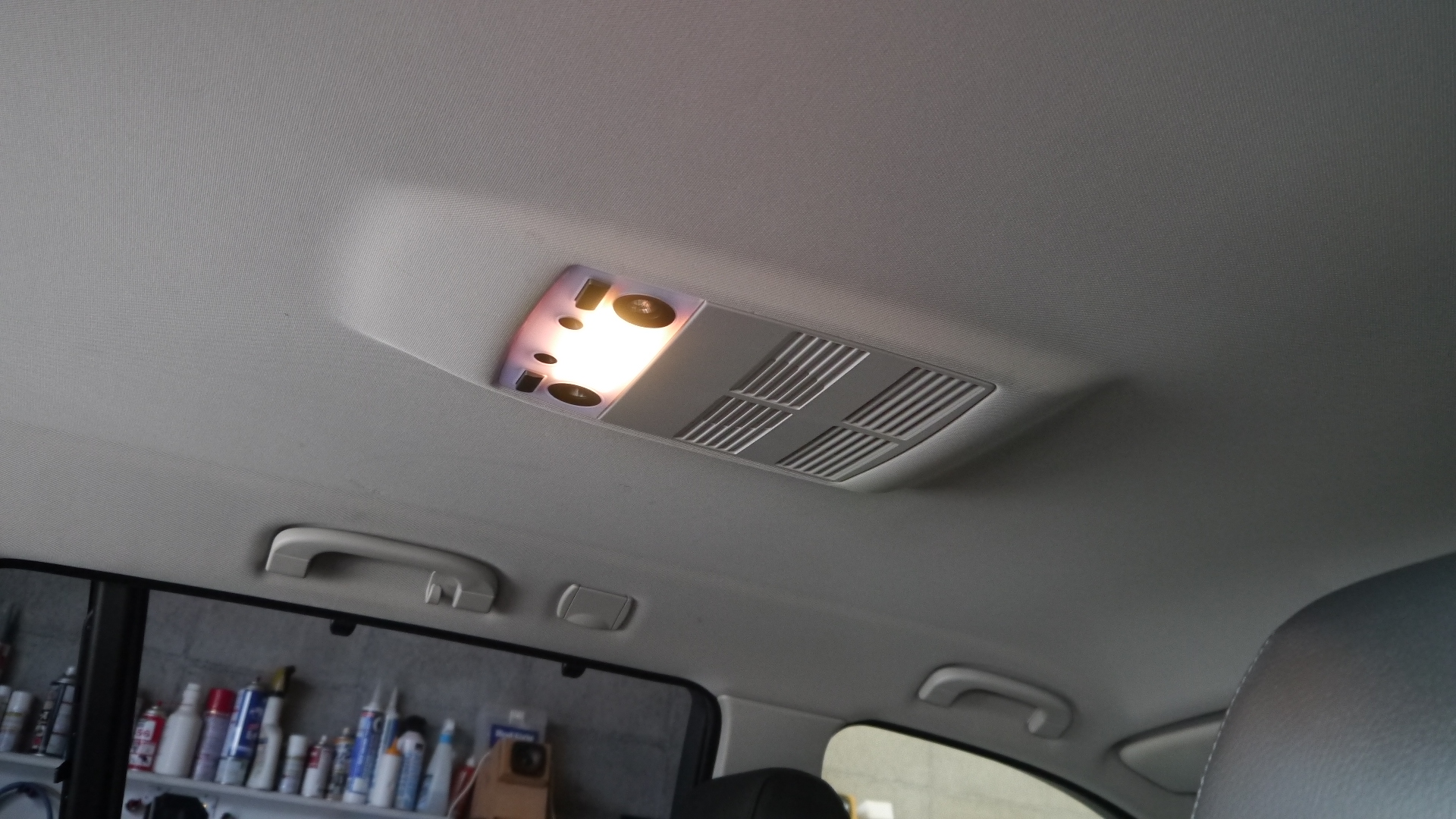

室内灯ユニットの交換作業

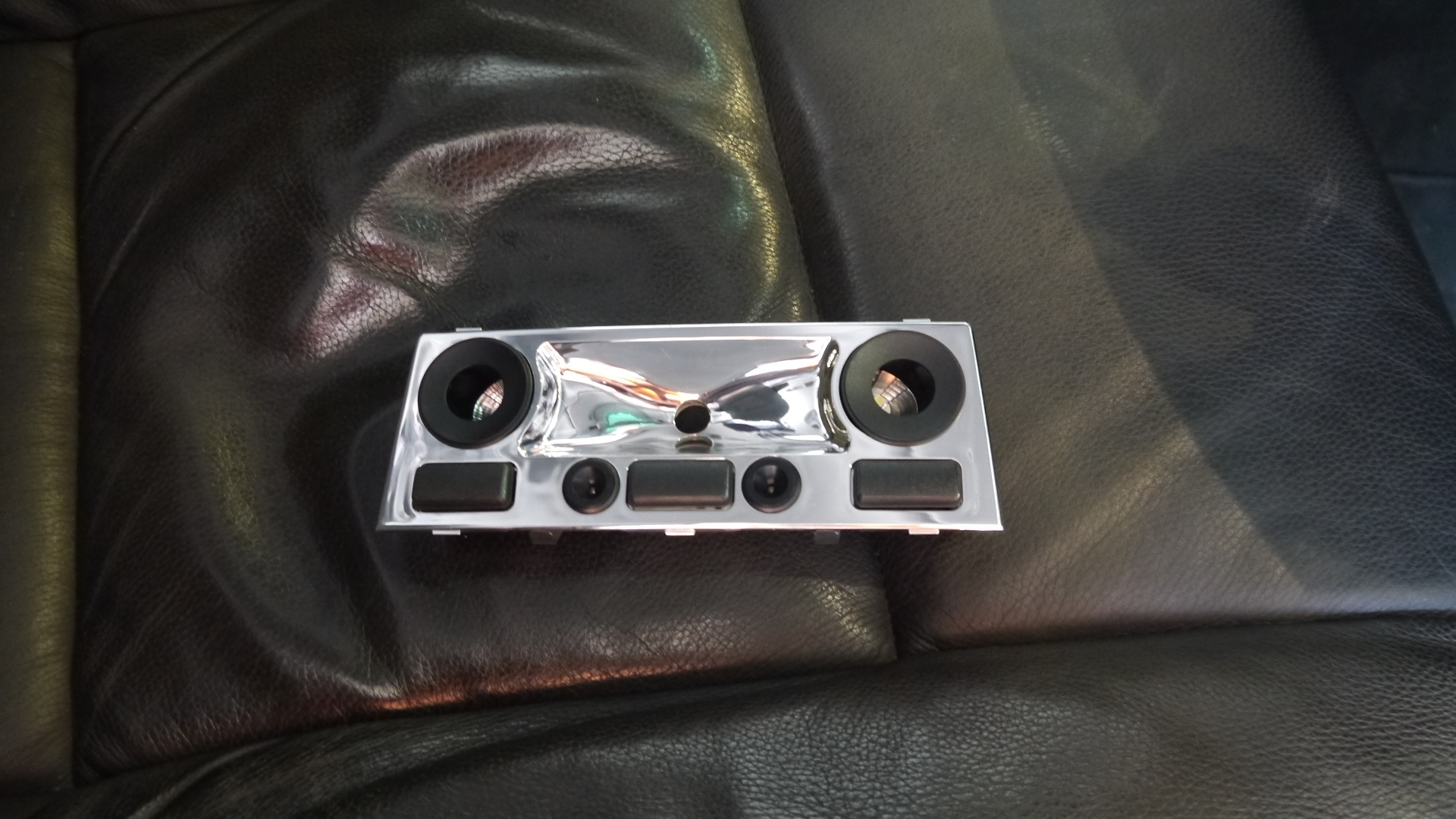

**室内灯ユニット**

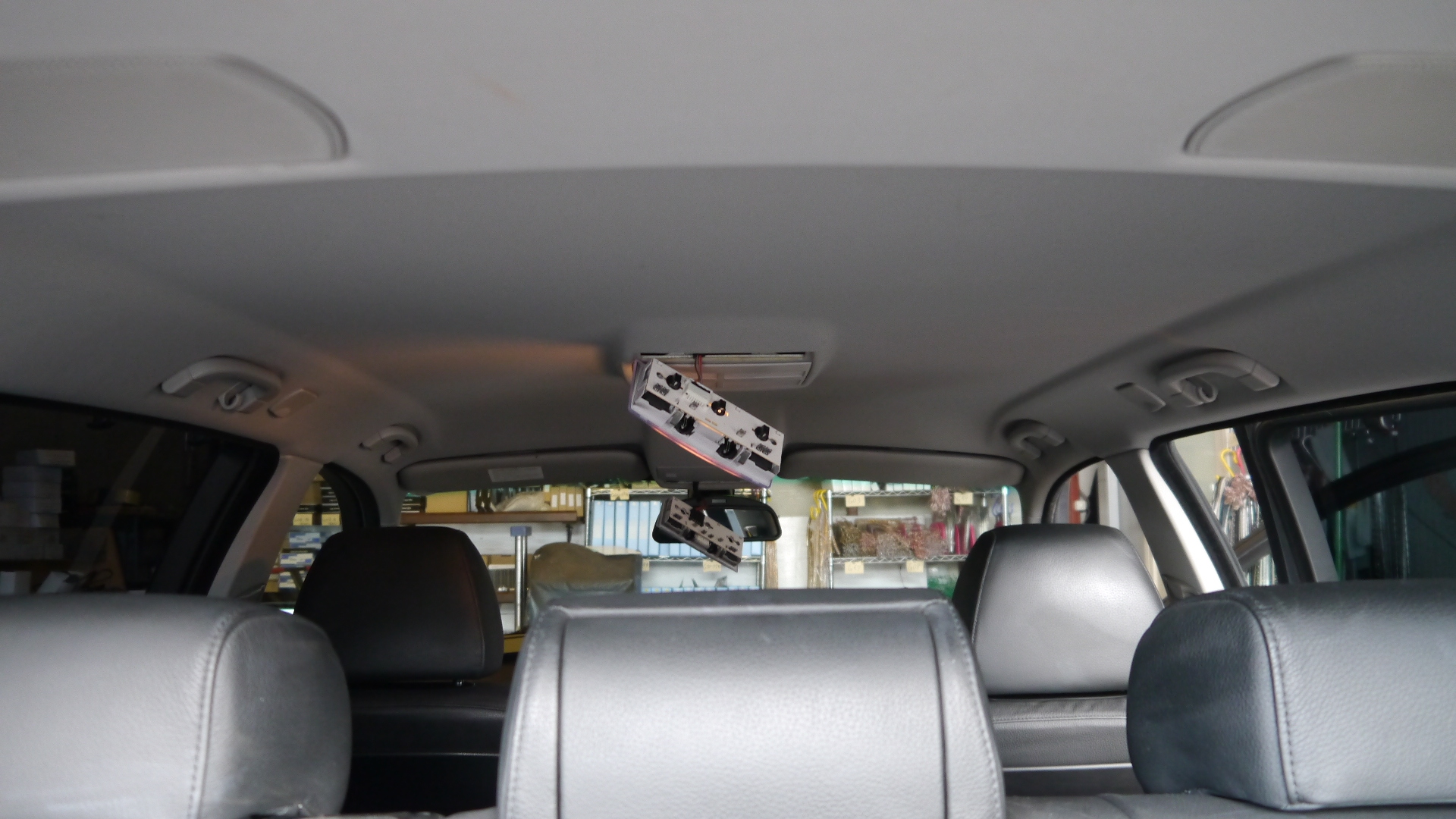

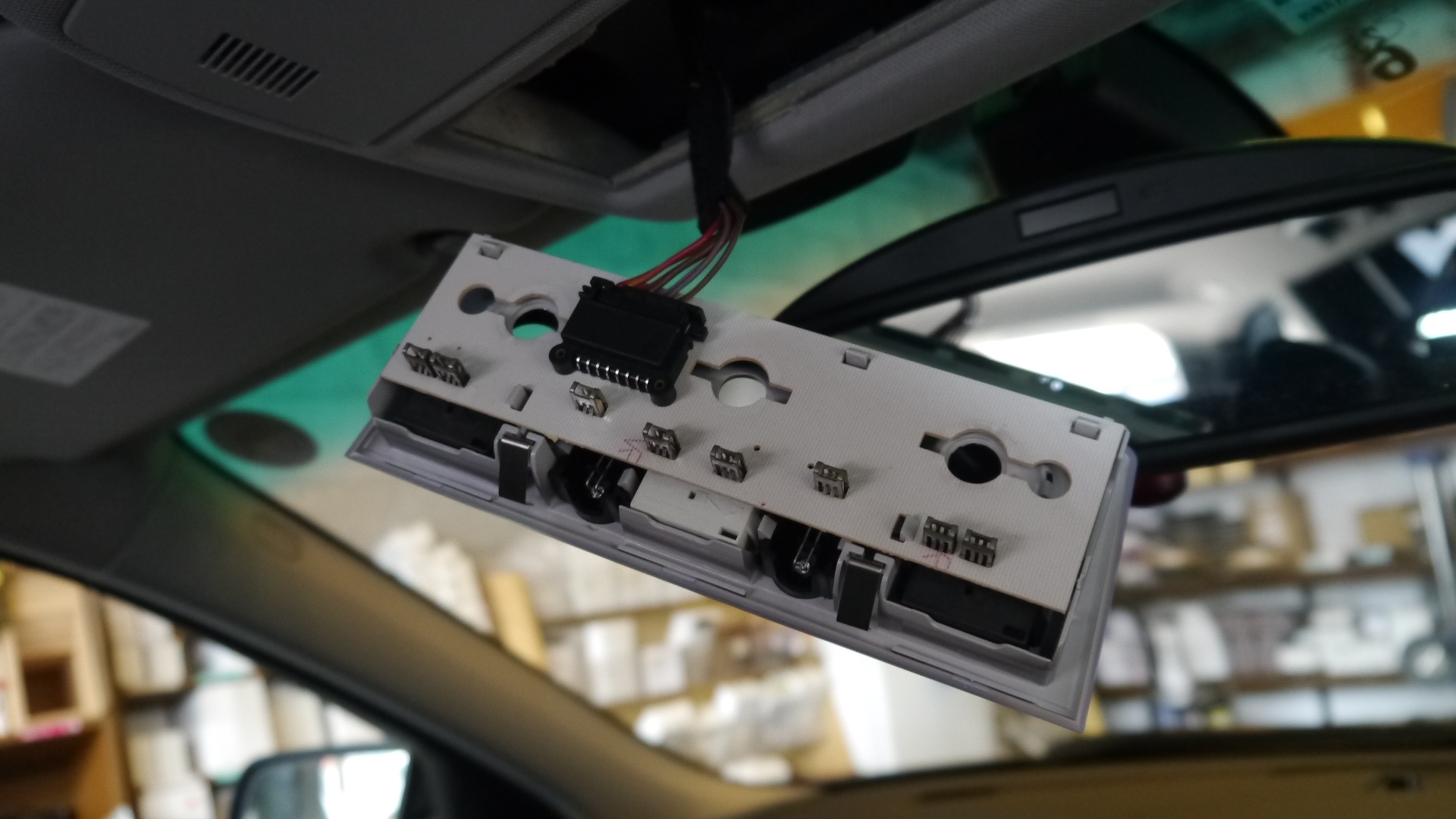

室内灯ユニットは引っ張れば外れるので、交換作業は比較的簡単です。
フロント球への対応と課題解決

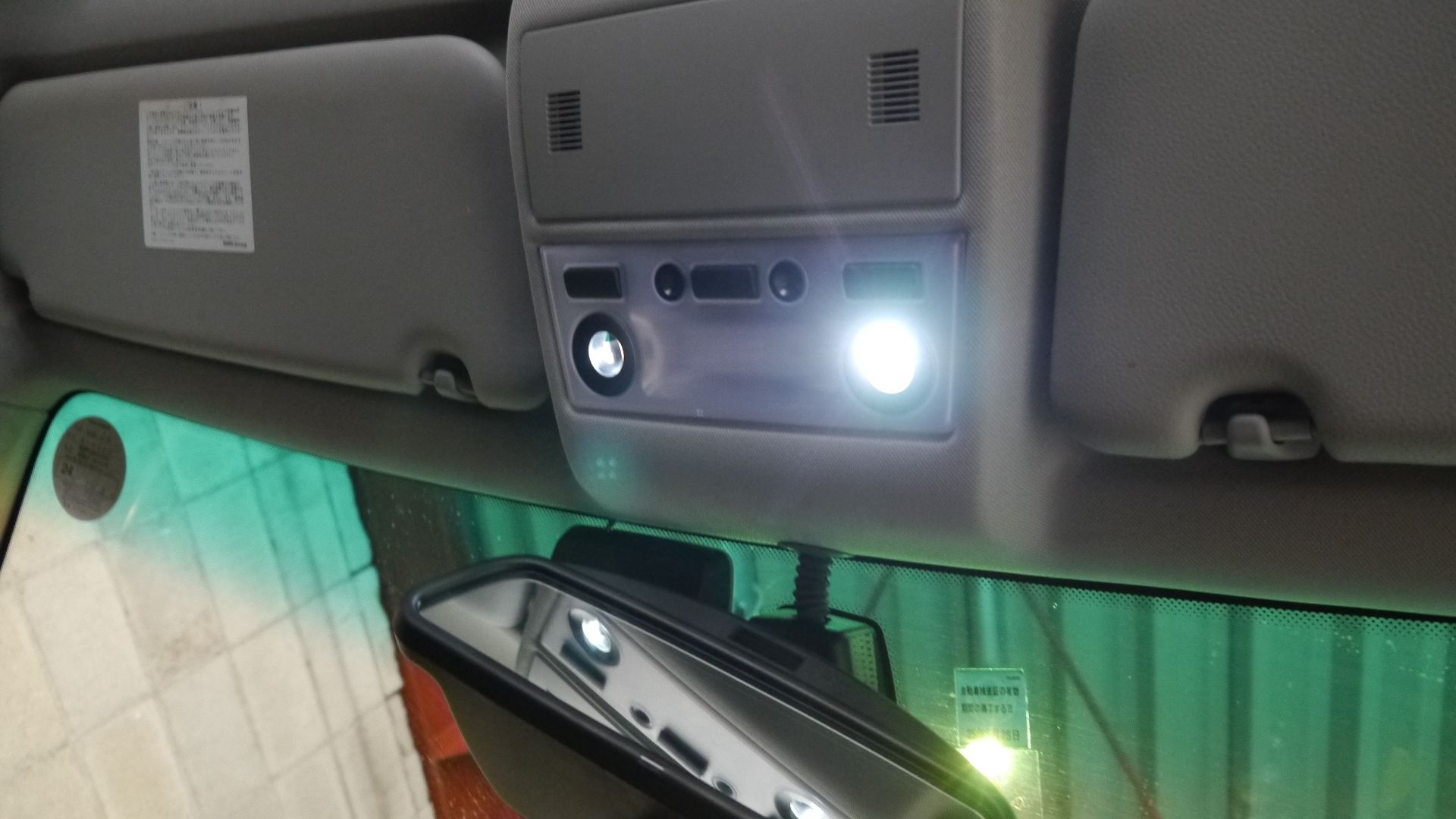

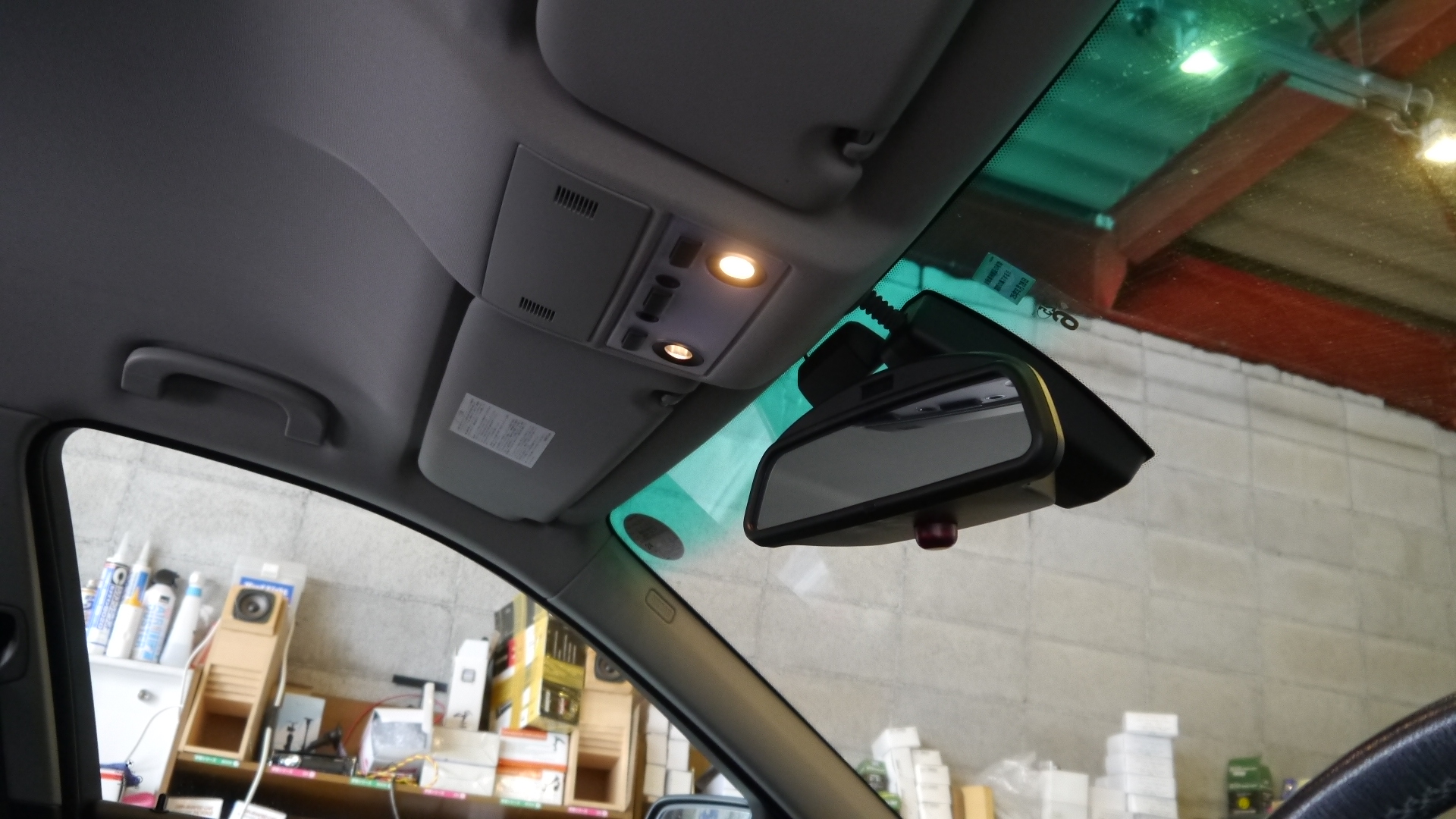

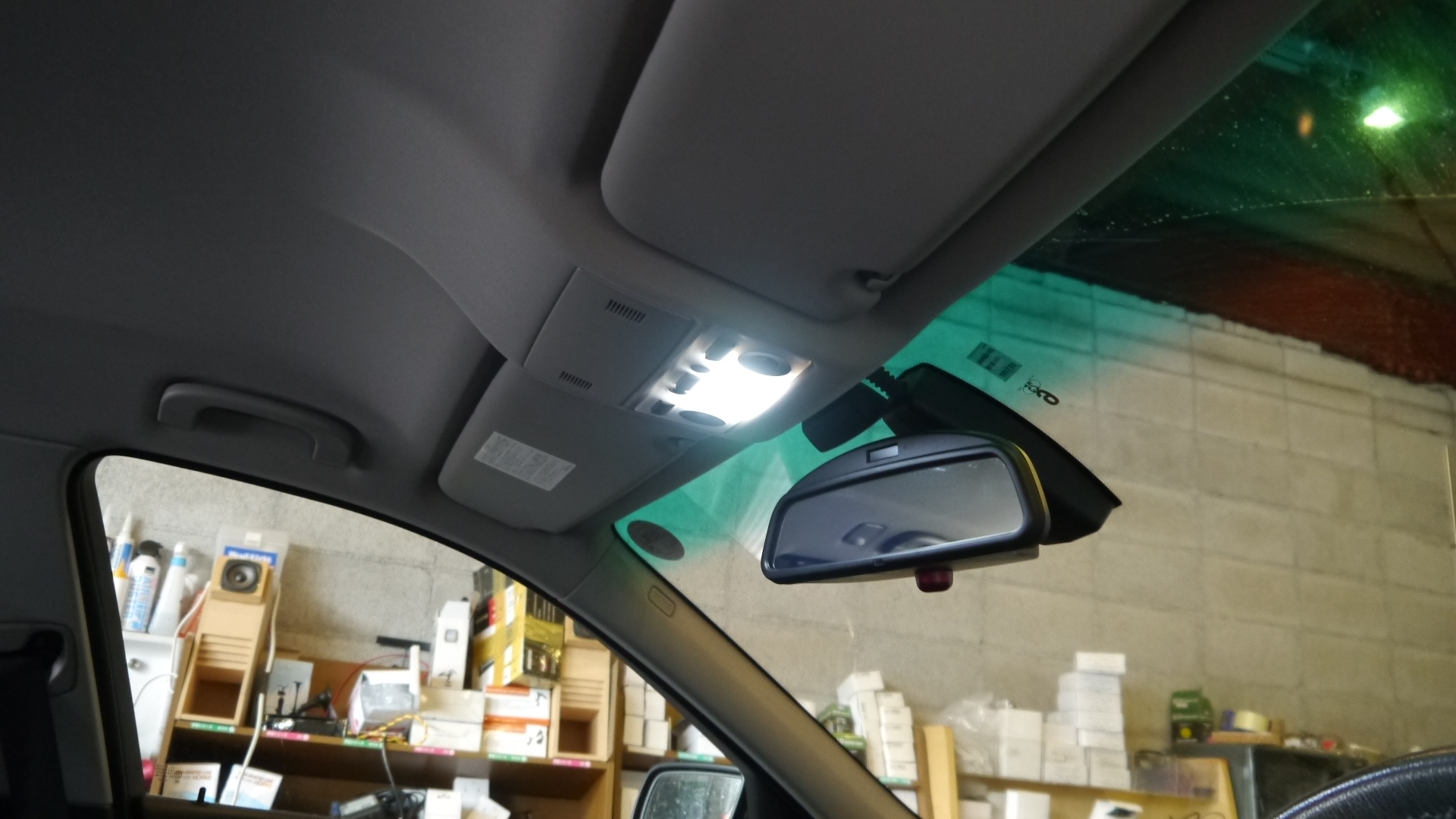

**フロントのセンター球とマップ球**

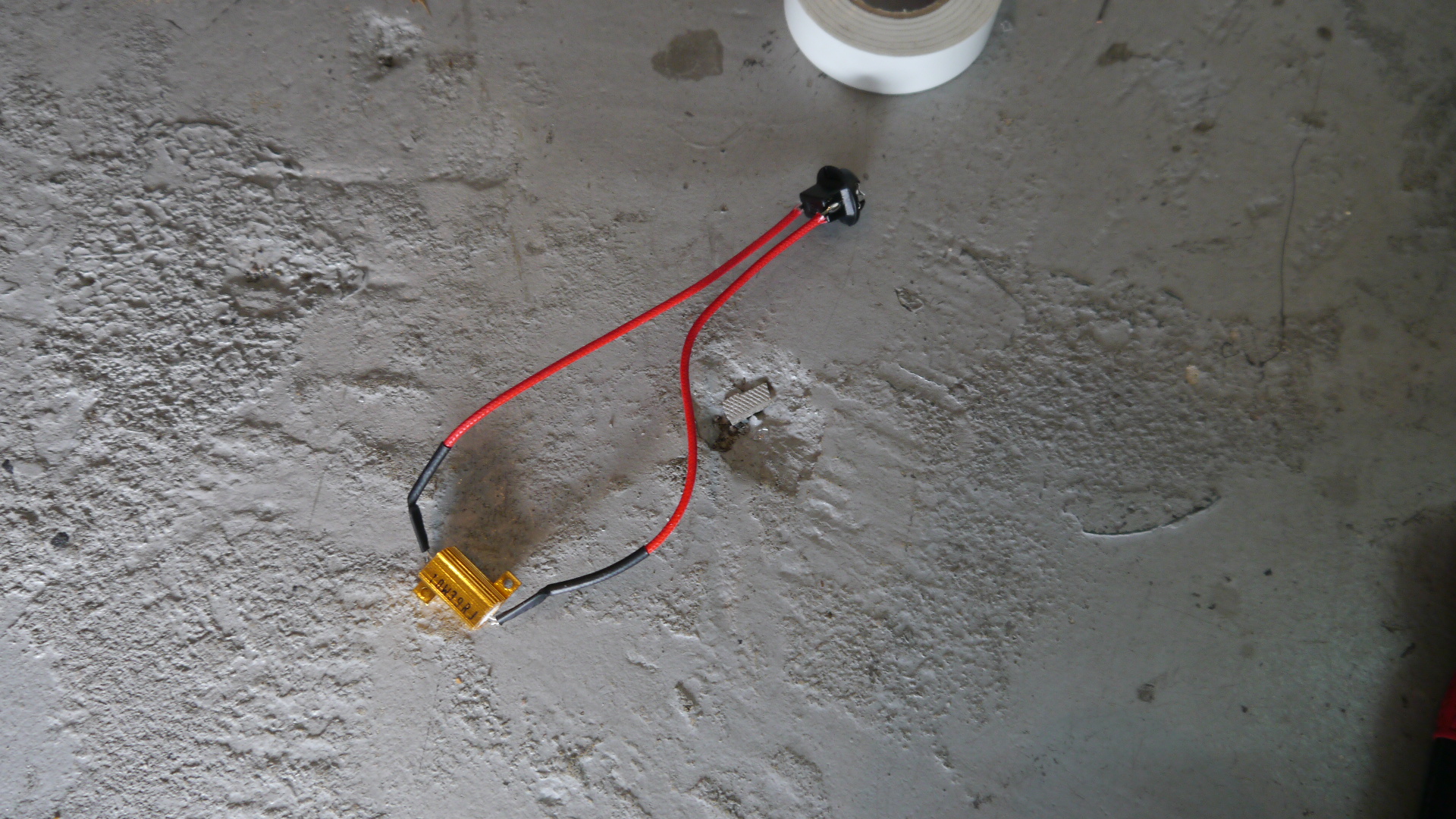

フロントのセンター球のみ玉切れ検出しているため、ソケット自体に39オームの抵抗を半田付けしました。マップ球は電球口が11mmと小さく、通常のLEDではベースが12mmあるため取付不可でした。基板ベースのものであれば10mmなので、取付が可能です。
この施工に関するよくある質問
Q. BMW5シリーズE51のトランクルーム照明は何箇所ありますか？
A. 当店での施工実績では、トランクルームの照明は3箇所ございます。リアゲート部分は追突防止用イルミネーションを兼ねているため、4方向LEDの42mmサイズを使用しました。
Q. BMW5シリーズのマップ球がLED対応できない理由は？
A. マップ球の電球口が11mmと小さく、通常のLEDはベースが12mmあるため取付できません。当店では基板ベースタイプで10mmのLEDを選定することで対応可能です。
Q. フロントセンター球のLED交換で抵抗が必要な理由は？
A. フロントセンター球のみ玉切れ検出を行っているため、当店ではソケット自体に39オームの抵抗を半田付けして対応しています。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
この施工で使用した商品
［広告］本欄にはアフィリエイトリンク(Amazonアソシエイト等)を含みます。リンク先での購入により当店が紹介料を受け取る場合があります。
- メーカー
- BMW
- 車種名
- BMW E51
- 年式
- 2004/H16
- 作業時間
- 30-60分<br />
- 目安工賃
- ￥10000
商品名
↓写真をクリックすると商品購入ページへ↓
↑商品購入は上の写真をクリック↑
作業工程その１
作業工程その２
作業工程その３
スライダーを左右にドラッグして施工前後を比較
