この記事の要点
- クラウンマルチのパネルをLED化する際、T4.2電球をT5無極性LEDに半田で交換しました。
- 基板パターンの極性を確認し、LEDとCRDの回路を設計することで、電球より均一な照光を実現しています。
持込で作業をご依頼いただきました。電球をLEDに換えるだけだと非常にムラになるため、今回は特別にLED仕様に改造しました。かなり特殊なやり方なので結構時間がかかります。

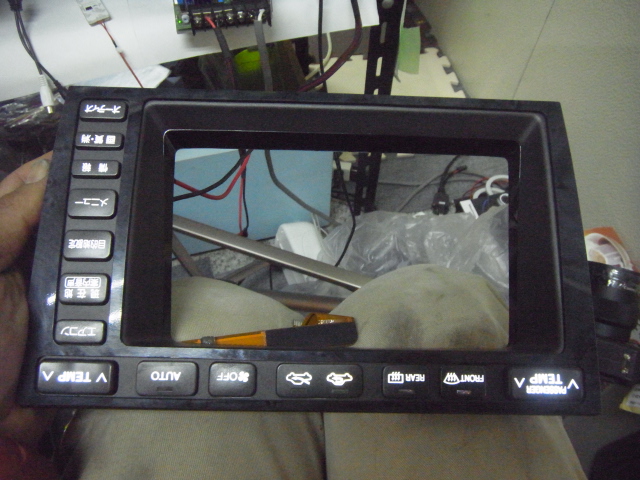

クラウンマルチパネルのLED化で電球をT5無極性LEDに交換

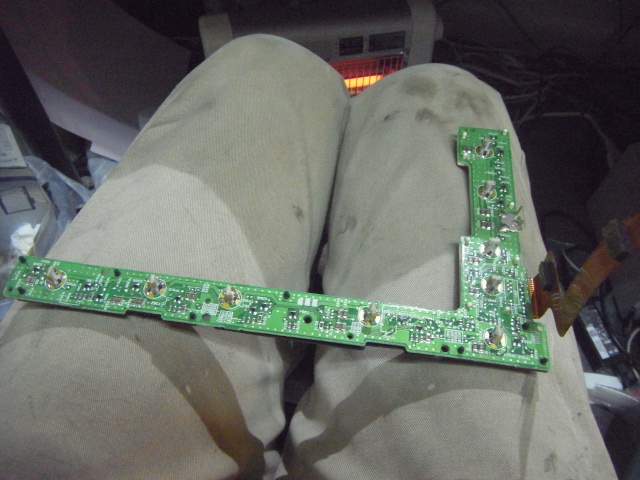

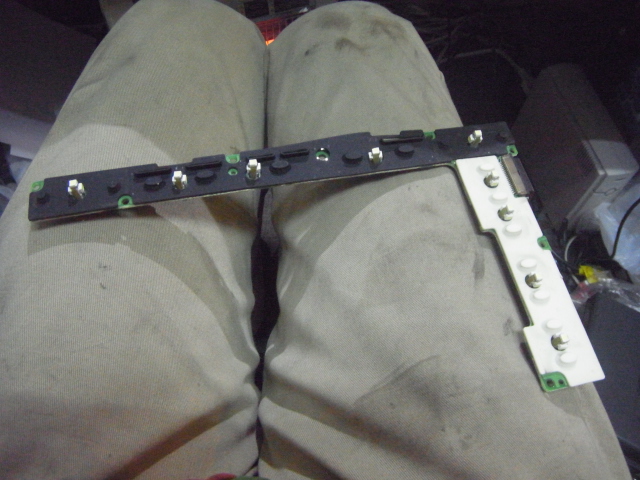

もともとT4.2の電球が使われていたところに半田でT5無極性LEDを取り付けしました。めちゃくちゃがんばった割りにムラになってしまいました・・・。電球よりはましですが・・・。
基板パターンの極性確認とLED・CRDの回路設計

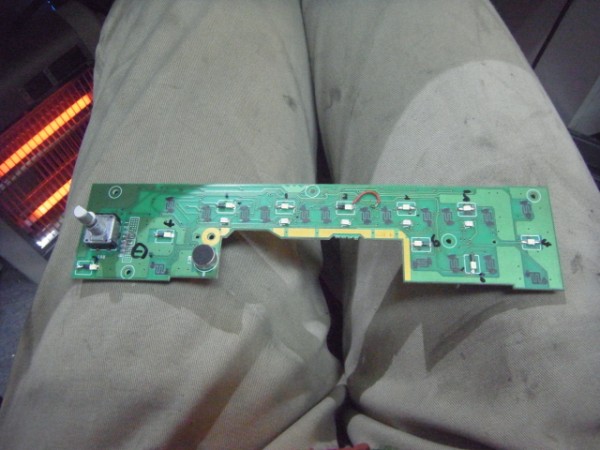

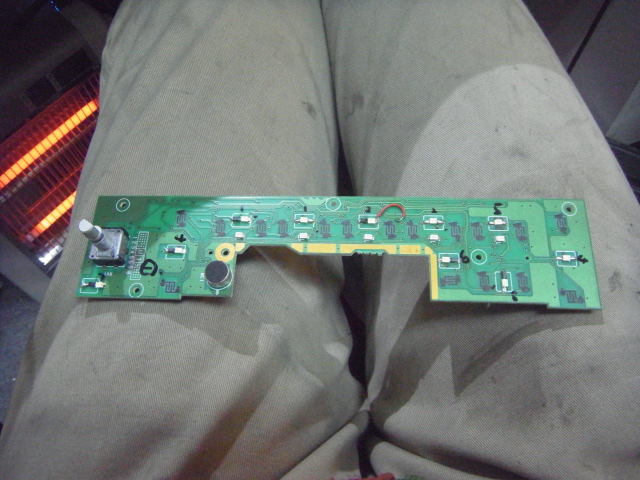

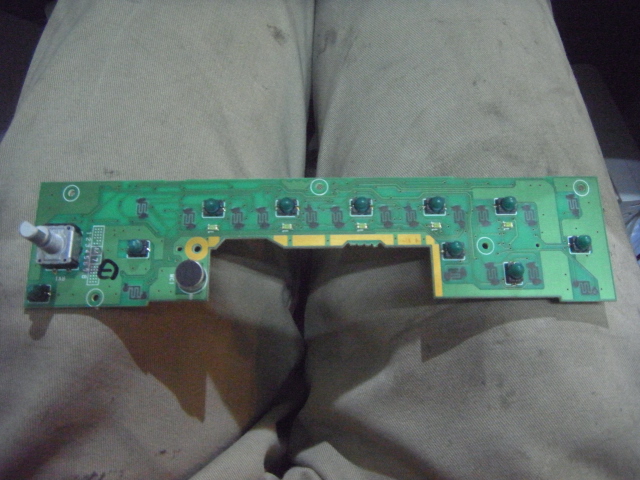

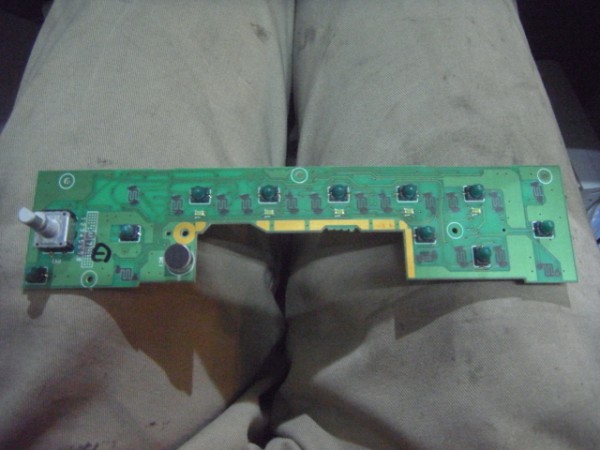

こちらの基板は電球をLEDとCRDに交換しました。基板のパターンを穴が開くほど見ると極性が見えてきます。電球は2個で1回路になっているのでLED2個とCRD1個の回路で組みます。2箇所はLED1個とCRD1個で回路を組むところもあります。
この施工に関するよくある質問
Q. クラウンマルチのパネルをLED化する際、電球をそのまま交換するとどうなりますか？
A. 電球をLEDに単純に交換するだけでは、照光がムラになってしまいます。当店では基板パターンの極性を確認し、LED・CRDの回路設計を行うことで改善しています。
Q. パネルLED化で基板パターンの極性確認は必要ですか？
A. 必要です。当店では基板パターンを詳しく確認することで極性を把握し、電球2個で1回路の場合はLED2個とCRD1個で組むなど、適切な回路設計を行っています。
