4型ハイエースのフリップダウンモニター取付

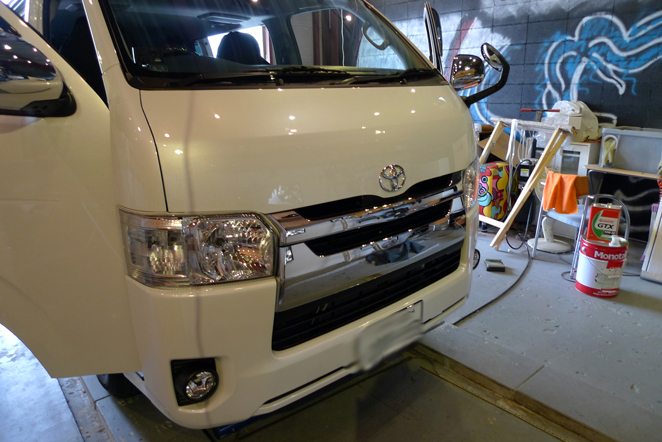

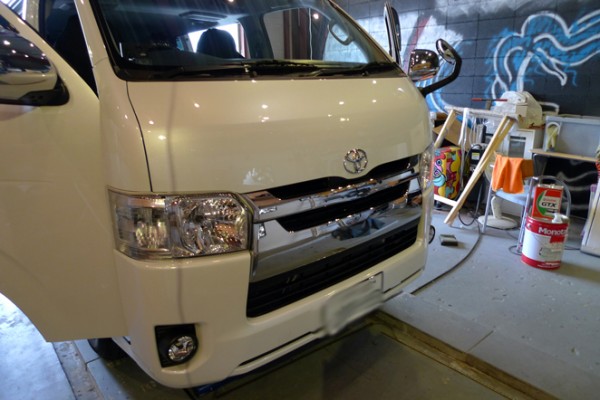

4型のハイエースにDVD内蔵の13インチフリップダウンモニターを取り付けしました。

EONONの13インチフリップダウンモニターをベニア板で取付

モニターのメーカーは最近急上昇中の「EONON」製です。取付キットはありませんが、15mmのベニア板を使って固定しています。アルパインの取付キットを購入すると4万円程度かかりますので、かなりのコストダウンとなります。

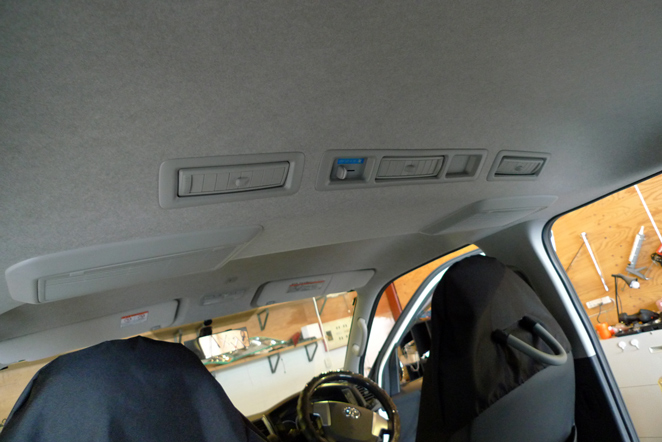

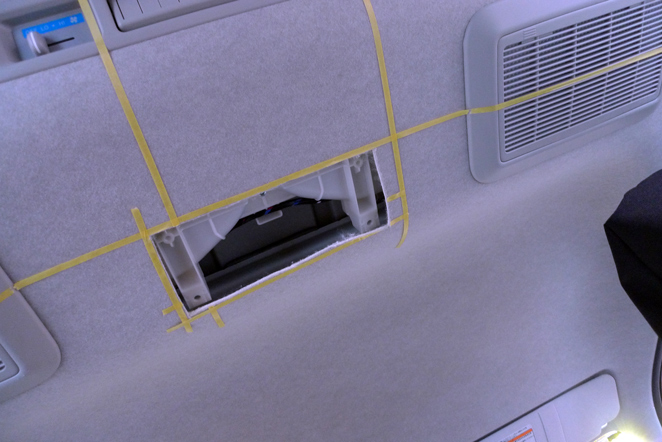

エアコン部の位置決めと切開作業

4型のエアコン部は3型と基本的には同じようです。ある程度位置決めをしてカッターを入れ、中の固定穴を見ながら微調整しました。

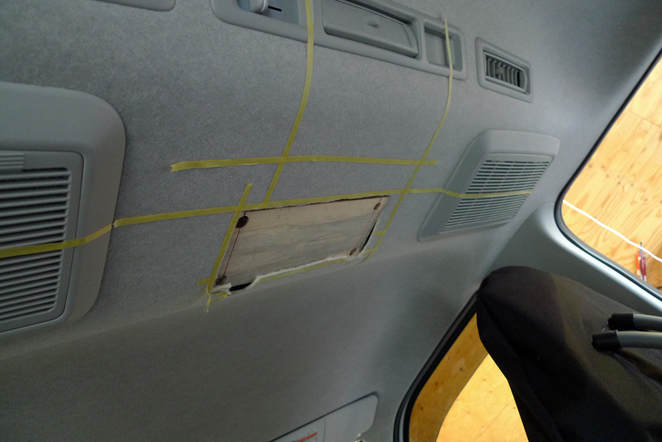

ベニア板を使った固定でコストダウンを実現

切開したサイズにベニアを切り出し、ビスとアンカーを使ってがっちり固定しています。ベニアを使うことでモニターのステーを微調整しながら固定することが可能です。このアイデアはみんカラから参考にさせていただきました。

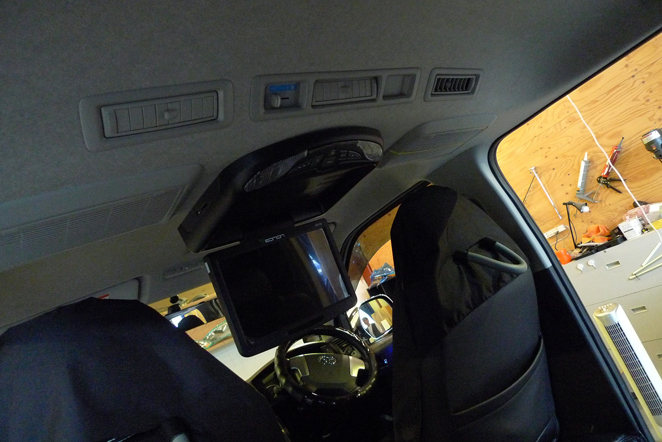

配線接続完了、DVD再生とナビ映像に対応

しっかりと固定できたので、あとは配線を接続して完了です。DVDを入れれば画質劣化のない映像が楽しめます。もちろんフロントナビからの映像も映すことができます。バックミラー機能を使う場合はリアカメラが必要ですね。
