この記事の要点
- E51エルグランドで自作LED取り付けによるショート不良が発生。室内灯が点灯しっぱなしになる不具合が生じました。
- 基板交換の代わりにカーテシースイッチを使用してフットランプ連動に変更。整流ダイオード対応で安定動作を実現しました。
E51エルグランドの室内灯ショート不良の原因特定

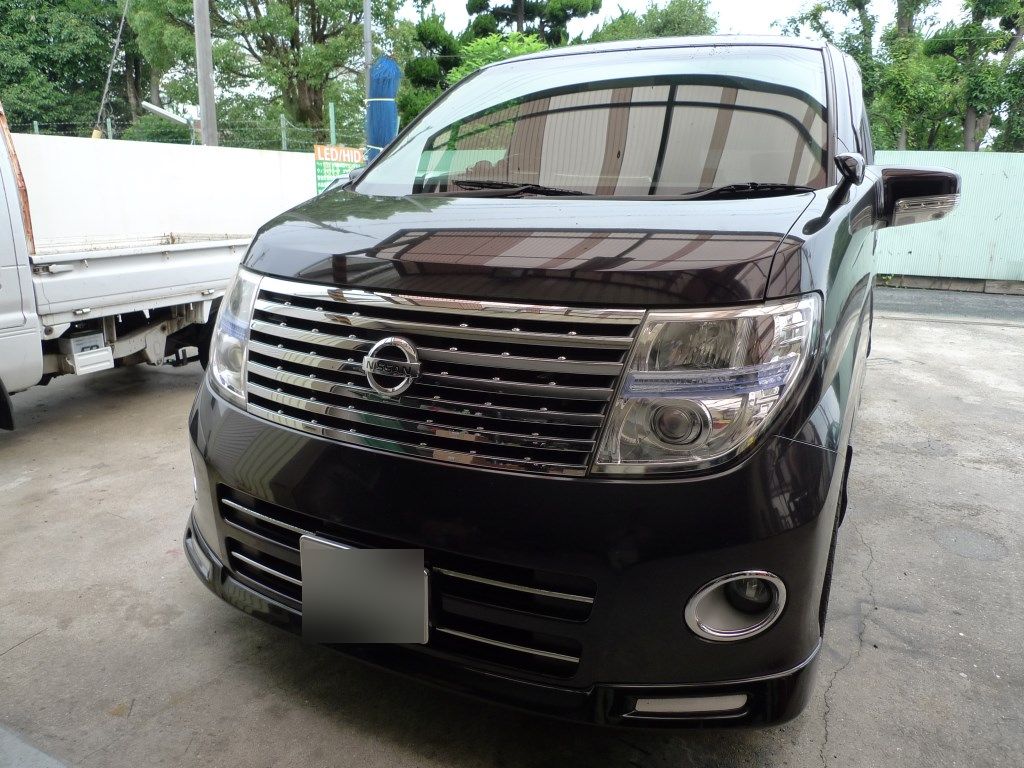

E51エルグランドでご来店いただきました。この時代のNISSAN車に多い不具合で、室内灯を交換中にショートさせてしまった場合、不点灯もしくは点灯しっぱなしになる現象が出ます。
カーテシースイッチを使用した修理対応

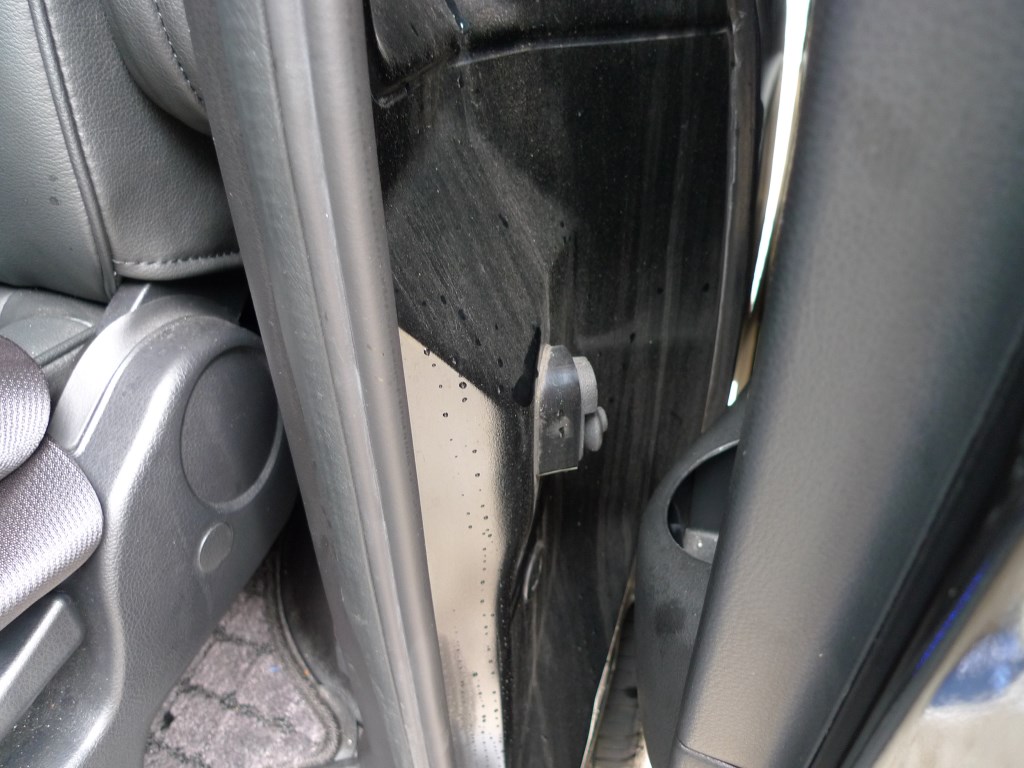

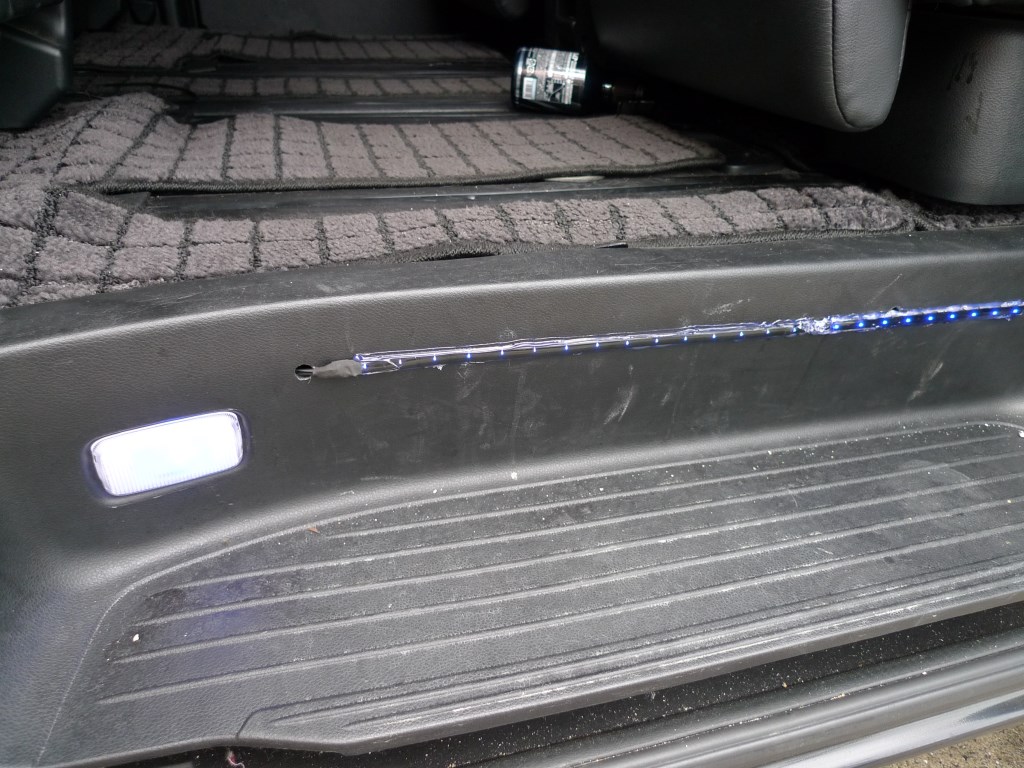

自作で取り付けられたLEDテープが原因でショートした模様です。FETによる不具合ですが、修理するにはメインの基盤までバラす必要があるため、今回はカーテシースイッチを使ってフットランプを連動するように変更しました。カーテシースイッチにアースを変更し、もちろん整流ダイオード必須で対応。これにより安定した動作が実現できました。
この施工に関するよくある質問
Q. E51エルグランドの室内灯が点灯しっぱなしになる原因は何ですか?
A. 当店では、自作のLEDテープ取り付けによるショートが原因と特定しました。このような不良はNISSAN車に多い事例です。LED施工時の配線接続ミスがFET不具合を引き起こしていました。
Q. ステップイルミのショート不良はどう修理しますか?
A. 当店では、基板修理が必要な場合、カーテシースイッチを使用してフットランプを連動させる方法で対応しています。アース変更と整流ダイオード対応により、安定した動作が実現できます。
Q. NISSAN車の室内灯不良は珍しいですか?
A. 当店では、E51エルグランドを含むこの時代のNISSAN車で室内灯ショート不良が多く見られる事例を経験しています。LED改造時に特に注意が必要です。
