この記事の要点
- 10系アルファードのバックカメラが点灯しない原因を調査しました。カメラモジュールや配線をチェックし、ナビ裏のヒューズ断線が原因でした。
- バックカメラのヒューズを交換したところ、映像が出るようになりました。
- 当店では、バックカメラの修理作業を行っています。
10系アルファードのバックカメラが点灯しない原因を調査
常連様からバックカメラが購入時から点かないというご相談をいただきました。早速交換作業に取り掛かります。
バックドアから配線を確認しカロのカメラモジュールを発見
まずはカメラを外観からチェックしてみましたが、水が入った様子は無いようです。バックドアをバラシてリアからフロントまで映像を送ってみることにしました。
ばらし終わってケーブルを確認したところ、ケーブルの中継地点がありません。これはもしや！と助手席ダッシュをバラすと案の定、カロのカメラモジュールが。専用配線なのでケーブルを一から引きなおす必要がありそうです。

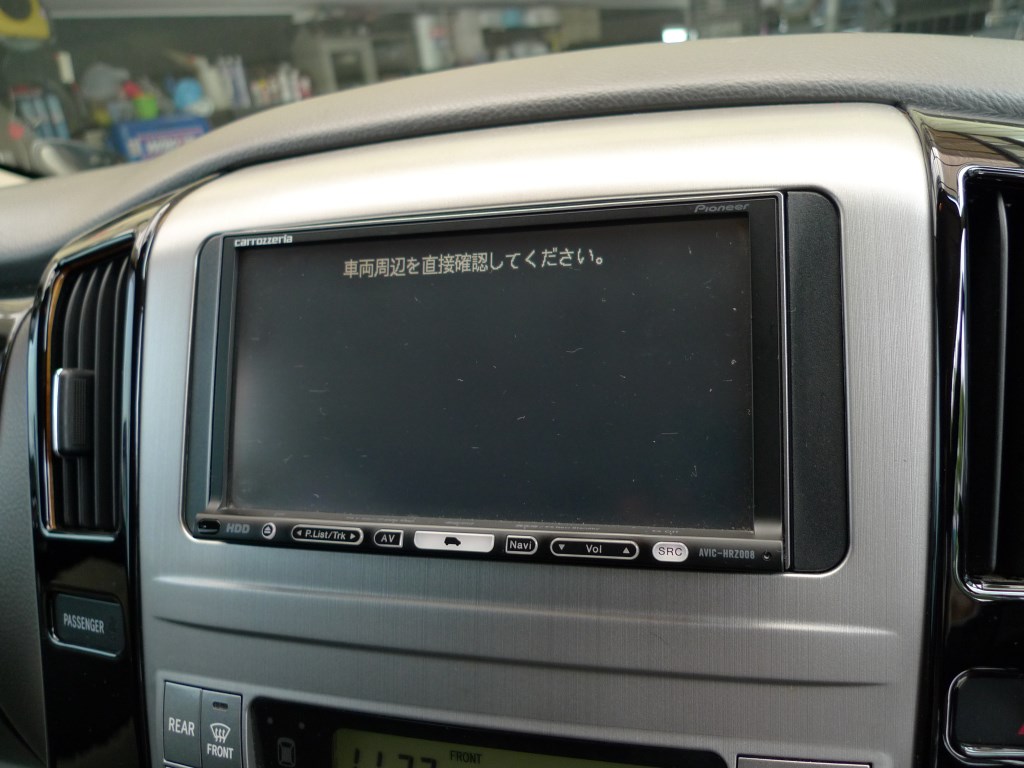

ナビ裏のヒューズ断線が原因だった格安修理
一か八かナビ裏のケーブルを確認したところ、カメラモジュールのヒューズが切れていないのに、テスターで導通を確認したら導通していませんでした。ヒューズを交換したところ、無事映像が出ました。壊れてなかったので格安修理となりました。
この施工に関するよくある質問
Q. 10系アルファードのバックカメラが点かない原因は？
A. 当店では、バックドアから配線を確認し、カメラモジュールやナビ裏のケーブルをチェックしました。原因はナビ裏のヒューズ断線でした。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
- メーカー
- TOYOTA
- 車種名
- アルファード
🏭
🚙
商品名
↓写真をクリックすると商品購入ページへ↓
↑商品購入は上の写真をクリック↑
作業工程その１

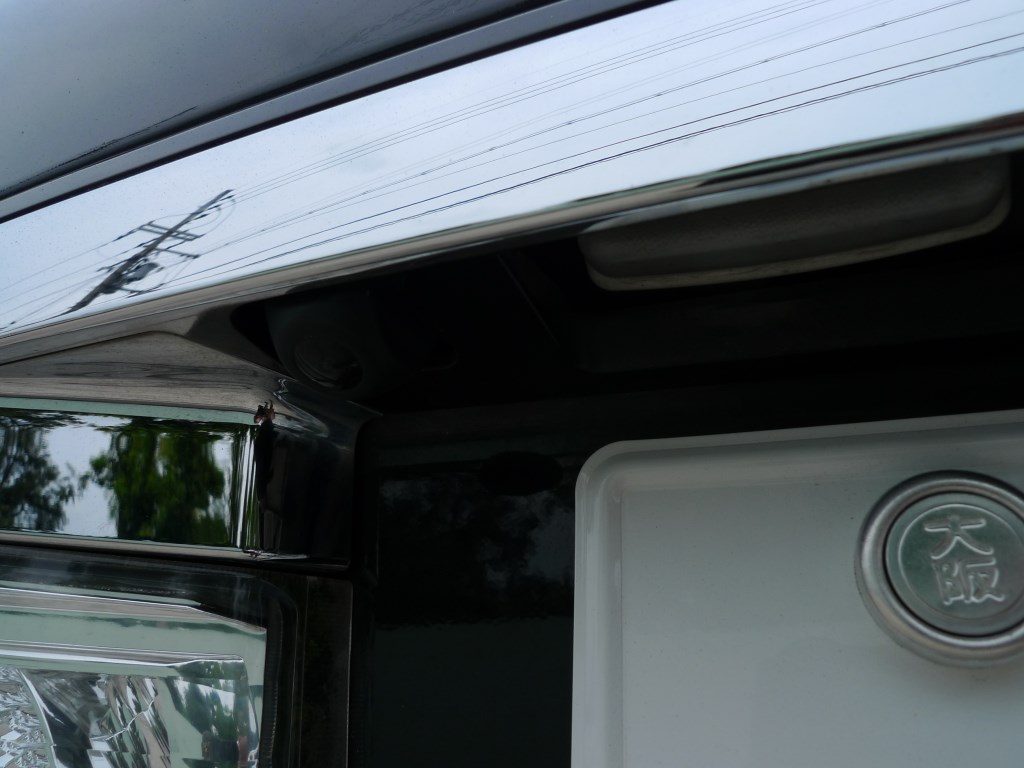

カメラを外観からチェックしてみたが、水が入った様子は無い
作業工程その２

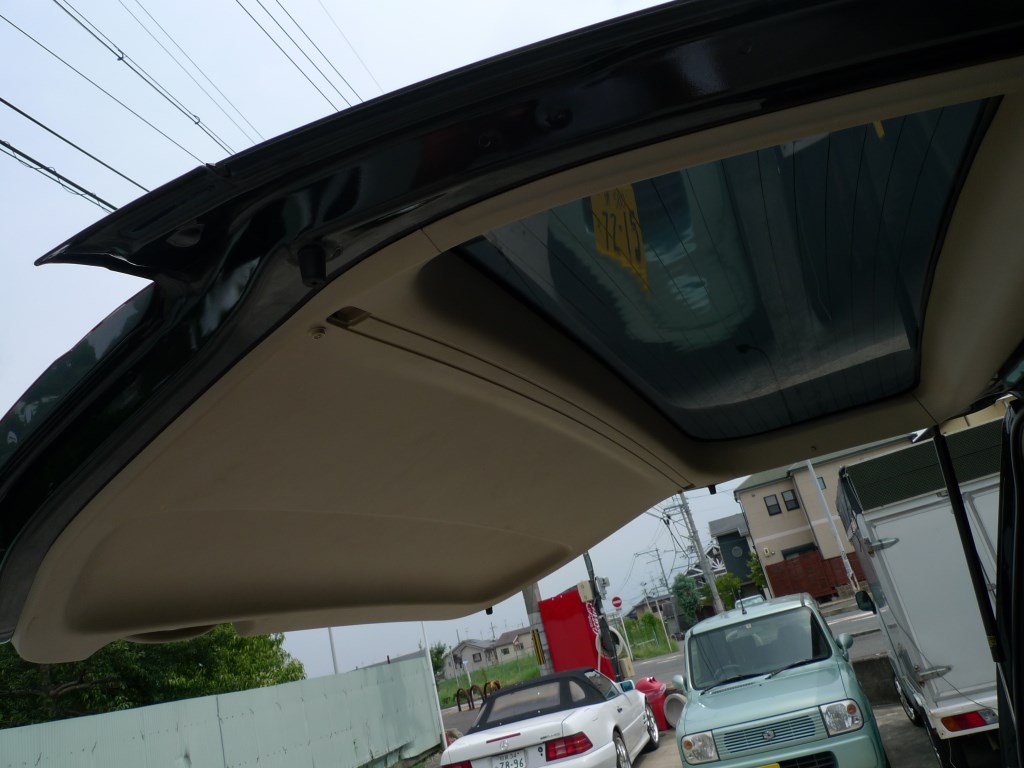

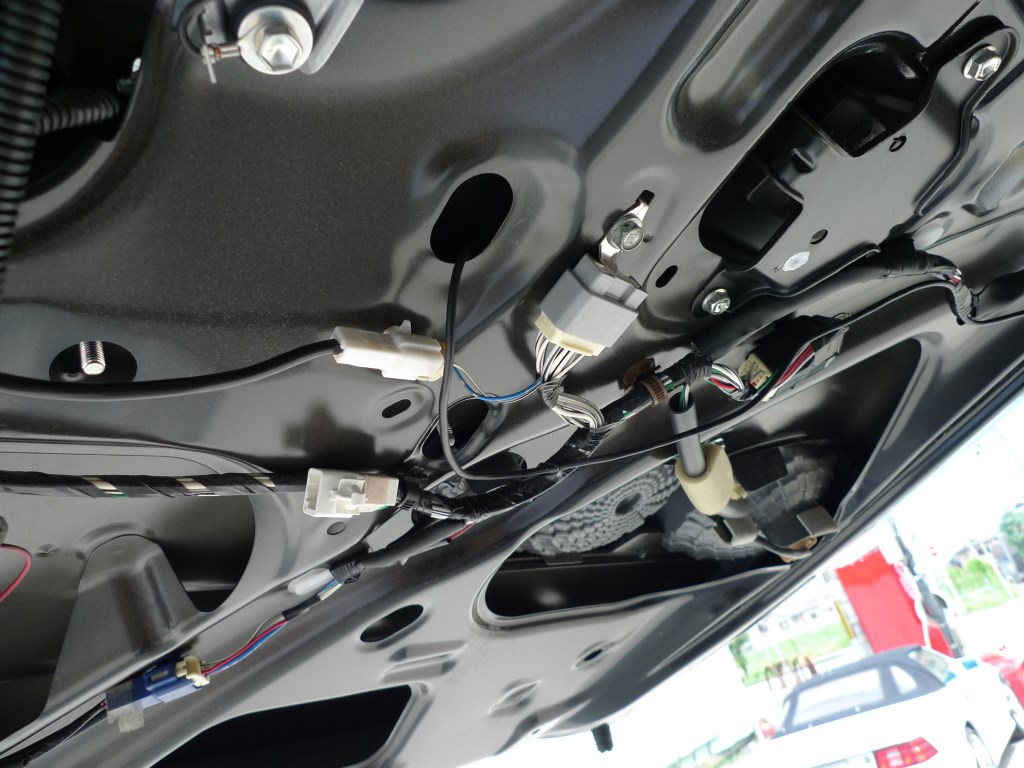

バックドアをバラシてリアからフロントまで映像を送ってみる
作業工程その３
ばらし終わってケーブルを確認したところ、ケーブルの中継地点が無い！これはもしや！
作業工程その４

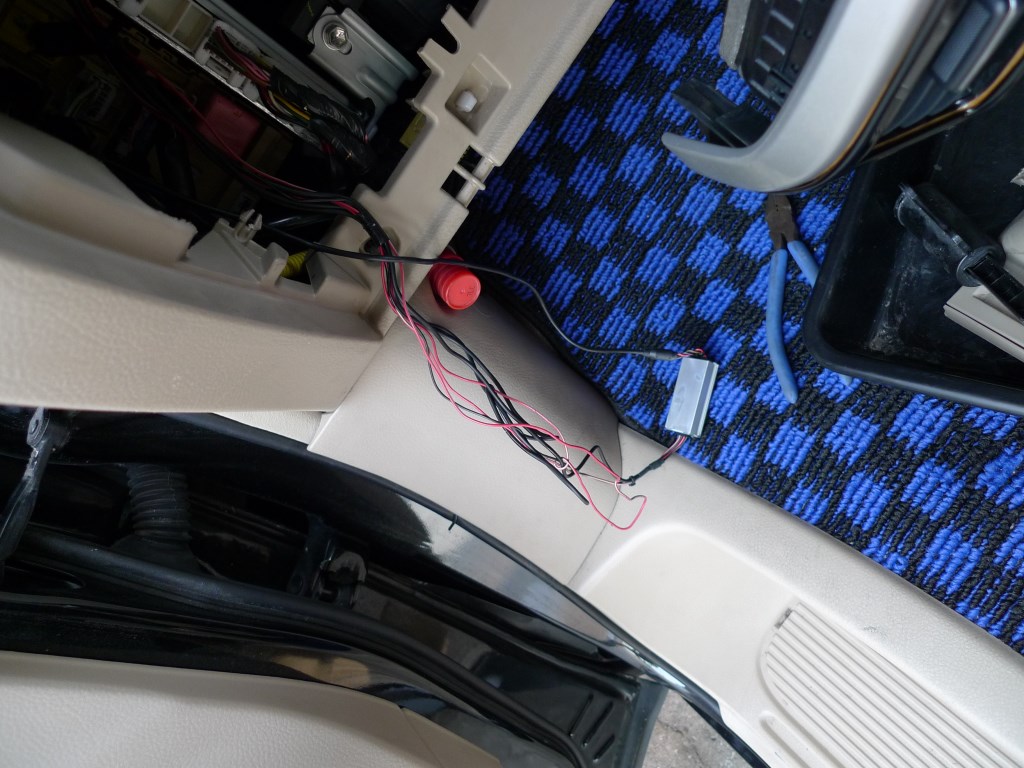

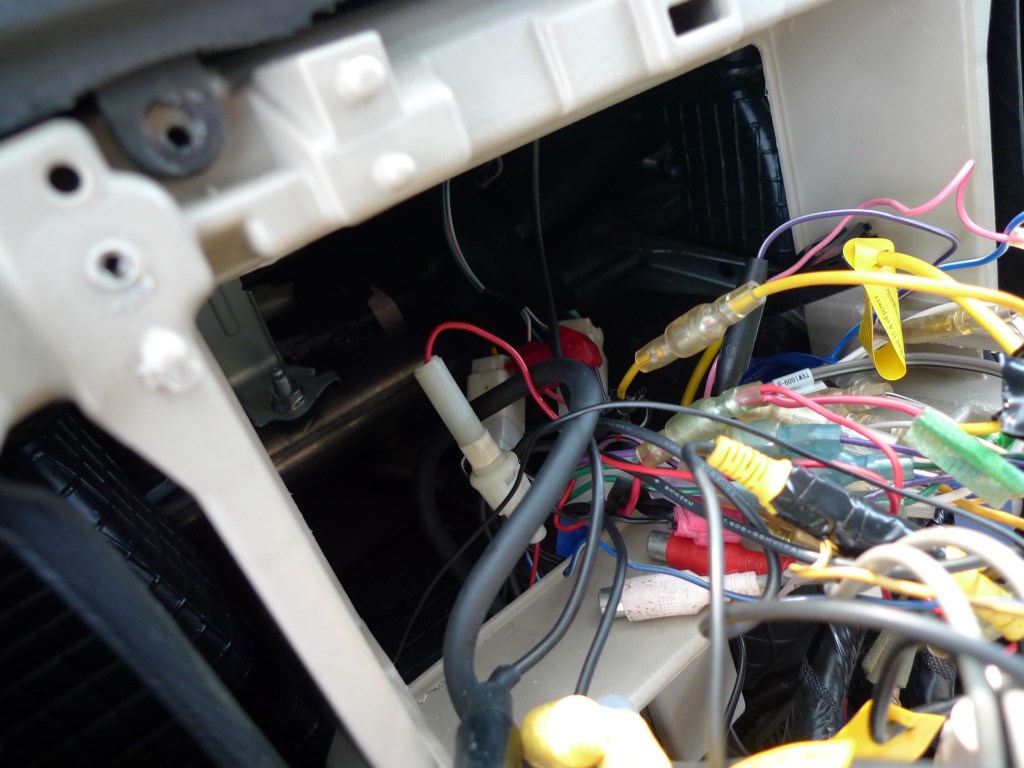

助手席ダッシュをバラすと案の定、カロのカメラモジュールが。専用配線なのでケーブルを一から引きなおす必要がある
作業工程その５
一か八かナビ裏のケーブルを確認したところ、カメラモジュールのヒューズが…
作業工程その６

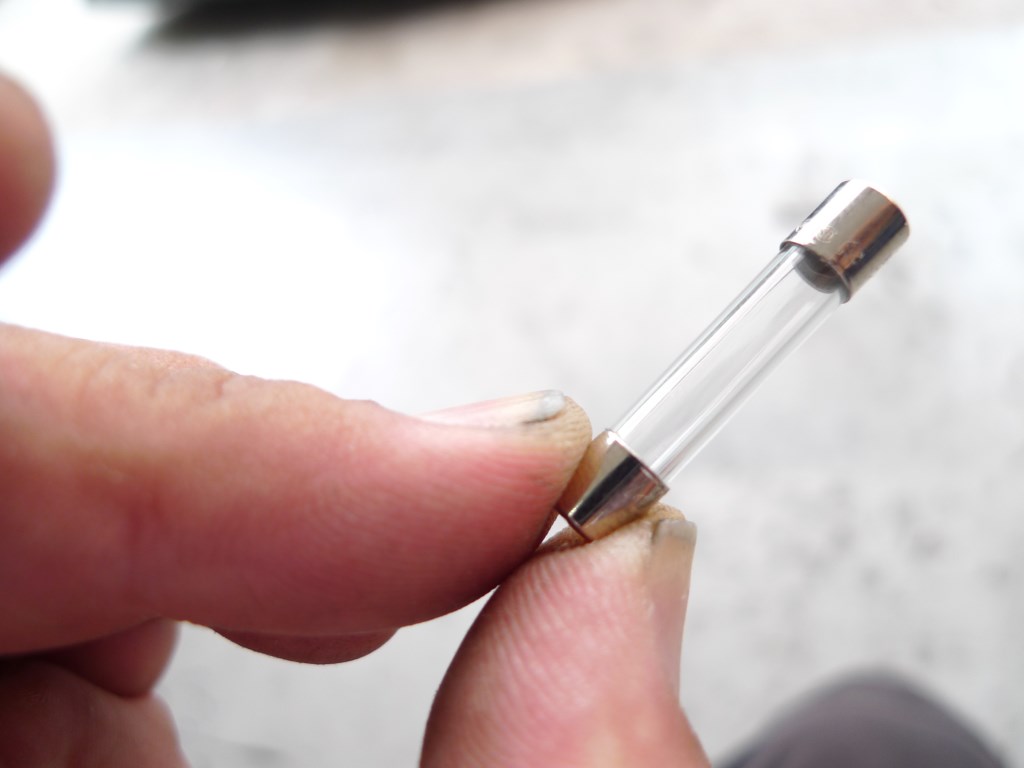

切れていない。でもテスターを当たったら導通していませんでした。ヒューズを交換したところ
作業工程その７

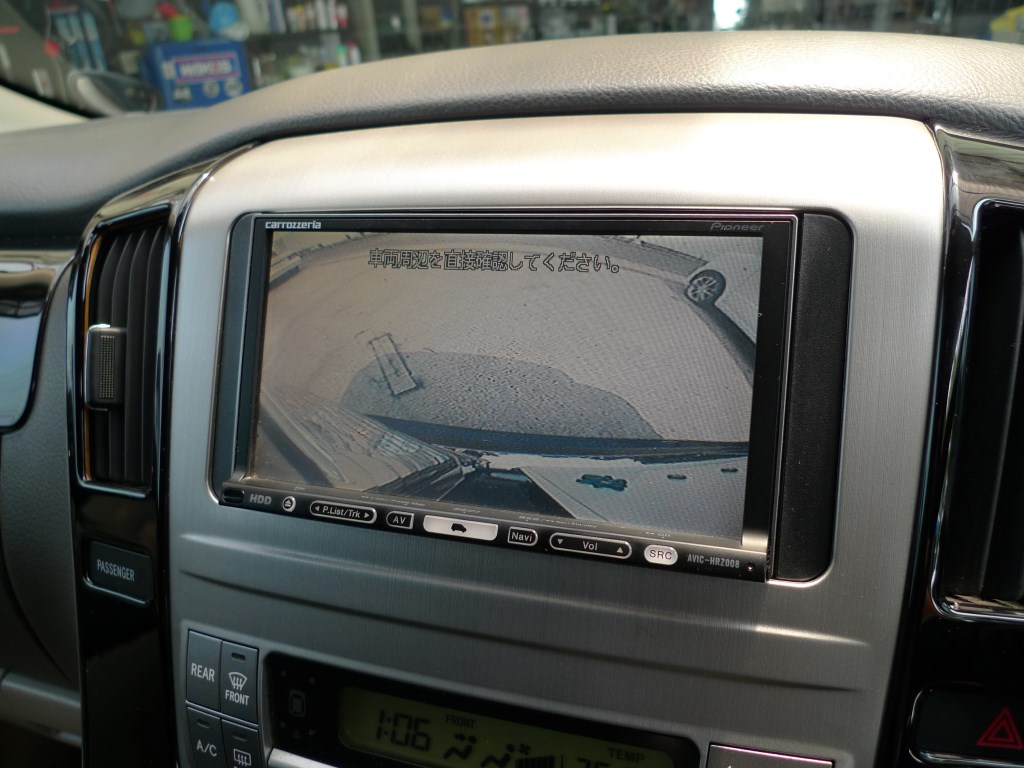

無事映像が出ました。壊れてなかったので格安修理となりました

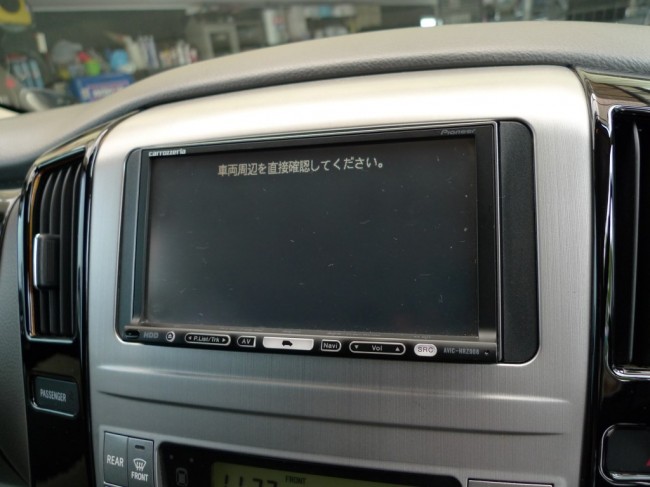

BEFOREAFTER
