この記事の要点
- マツダMPVのウィンカーリレーは配列がトヨタ系と異なるため、可変抵抗を使い純正リレーを改造して対応させます。
- 放熱対策（シリコングリス、ネオシール、アルミテープ）により抵抗焼損を防ぎ、ボリューム調整で確実な動作を実現しました。
MPV ウィンカーリレー改造概要

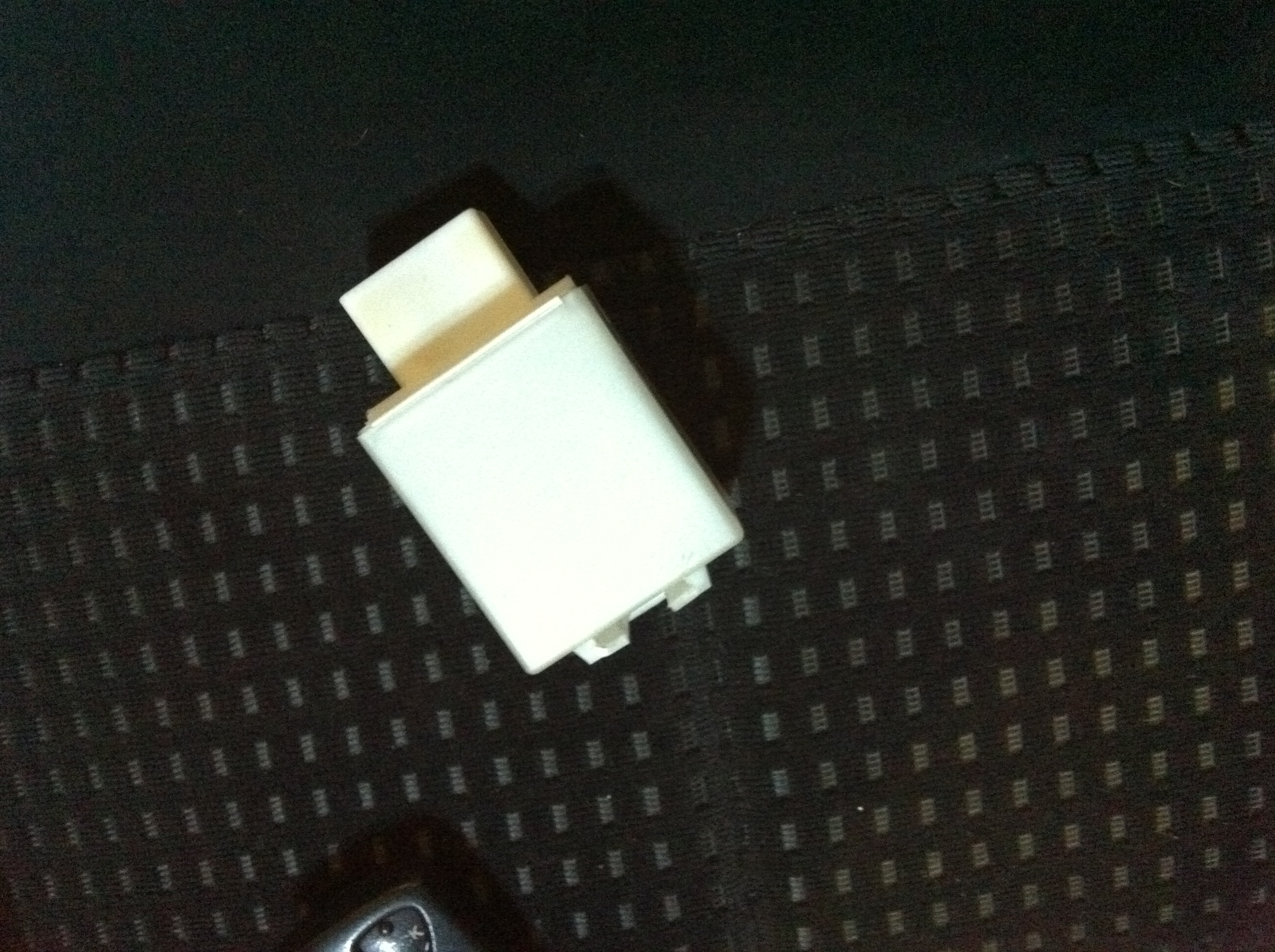

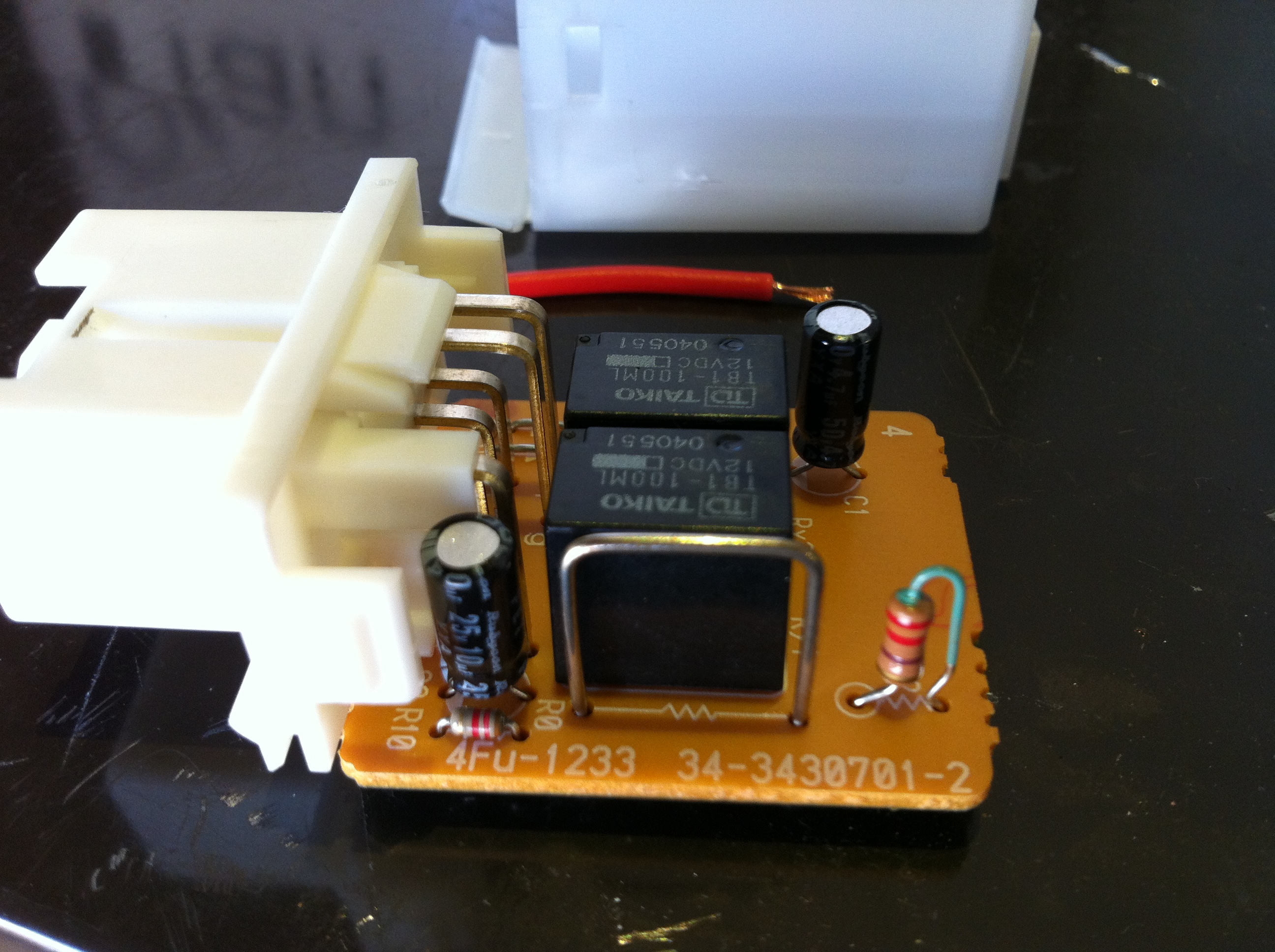

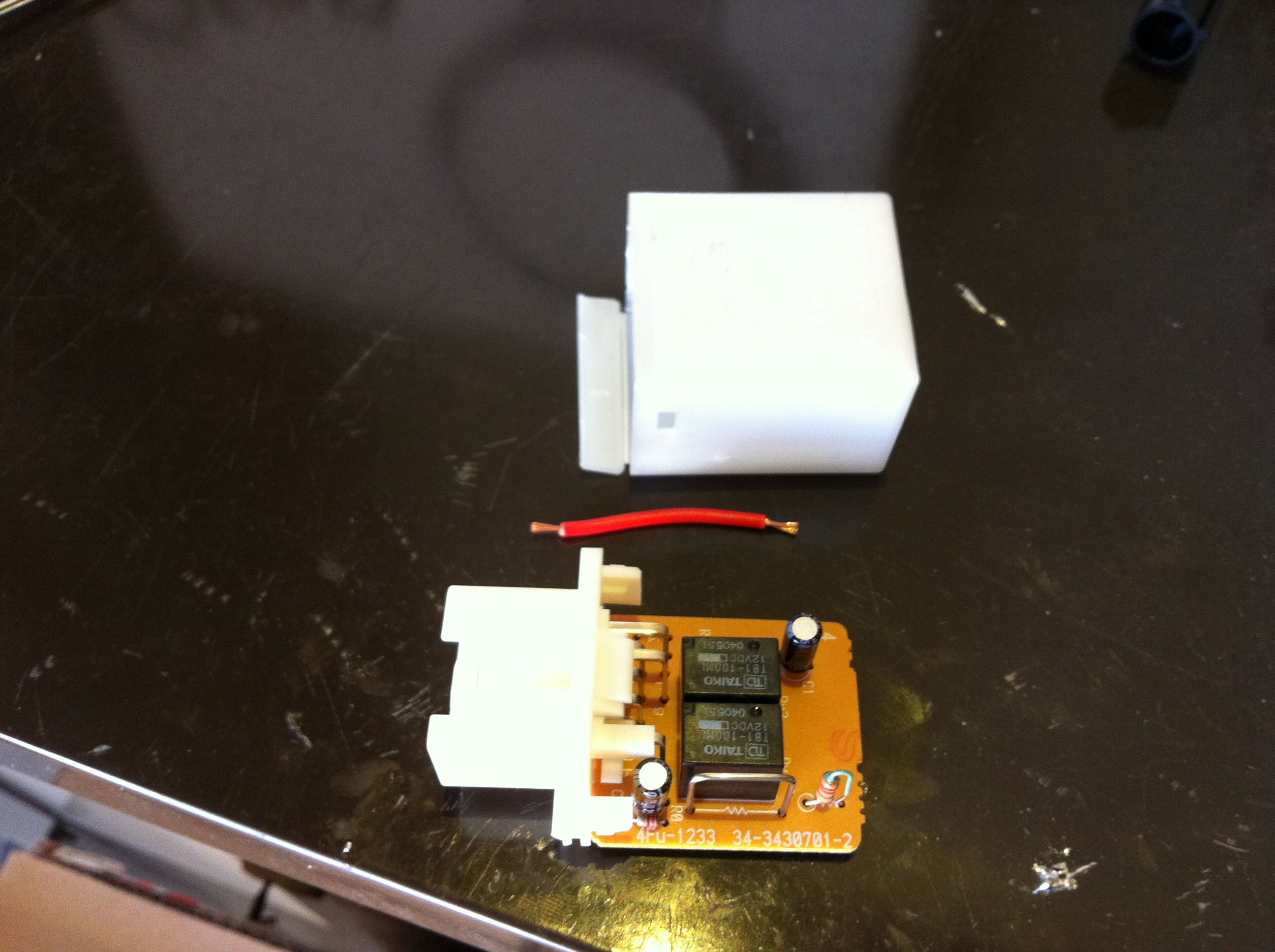

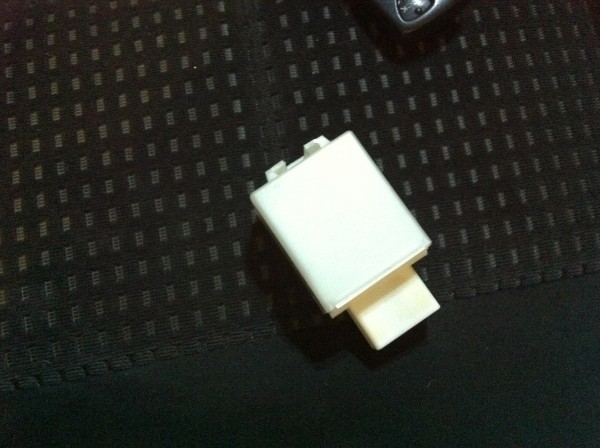

マツダのMPVはウィンカーリレーに8PINを使っているのですが、ごく一般的なトヨタ系の8PINと配列が異なるため、流用することができません。そこで可変抵抗を使って純正リレーを改造します。
放熱対策と改良後の使用感
最初はこの状態で使っていましたが、熱によって抵抗が焼損してしまいました。そこで放熱対策を施しました。基盤にはシリコングリス、土台にはネオシール（粘土）、カバーにはアルミテープで放熱させたところ、安定使用できるようになりました。ボリュームで微調整することで、確実な動作が実現します。
この施工に関するよくある質問
Q. MPVのウィンカーリレー改造は郵送で対応できますか？
A. 当店では郵送での修理も承っております。ただしリレー改造は車内の配線作業を伴うため、事前にご連絡のうえご相談ください。
Q. MPVウィンカーリレー改造でなぜ放熱対策が必要ですか？
A. 当店では可変抵抗を使用した改造において、放熱対策なしでは熱によって抵抗が焼損してしまう事例を経験しています。
Q. MPVウィンカーリレー改造の放熱対策方法は？
A. 当店では基盤にシリコングリス、土台にネオシール（粘土）、カバーにアルミテープを使用することで放熱させ、安定使用できるようにしています。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
この施工で使用した商品
［広告］本欄にはアフィリエイトリンク(Amazonアソシエイト等)を含みます。リンク先での購入により当店が紹介料を受け取る場合があります。
- メーカー
- MAZDA
- 車種名
- MPV
- 年式
- 2004/H16
- 目安工賃
- ￥1500円
🏭
🚙
📅
💴
作業工程その１

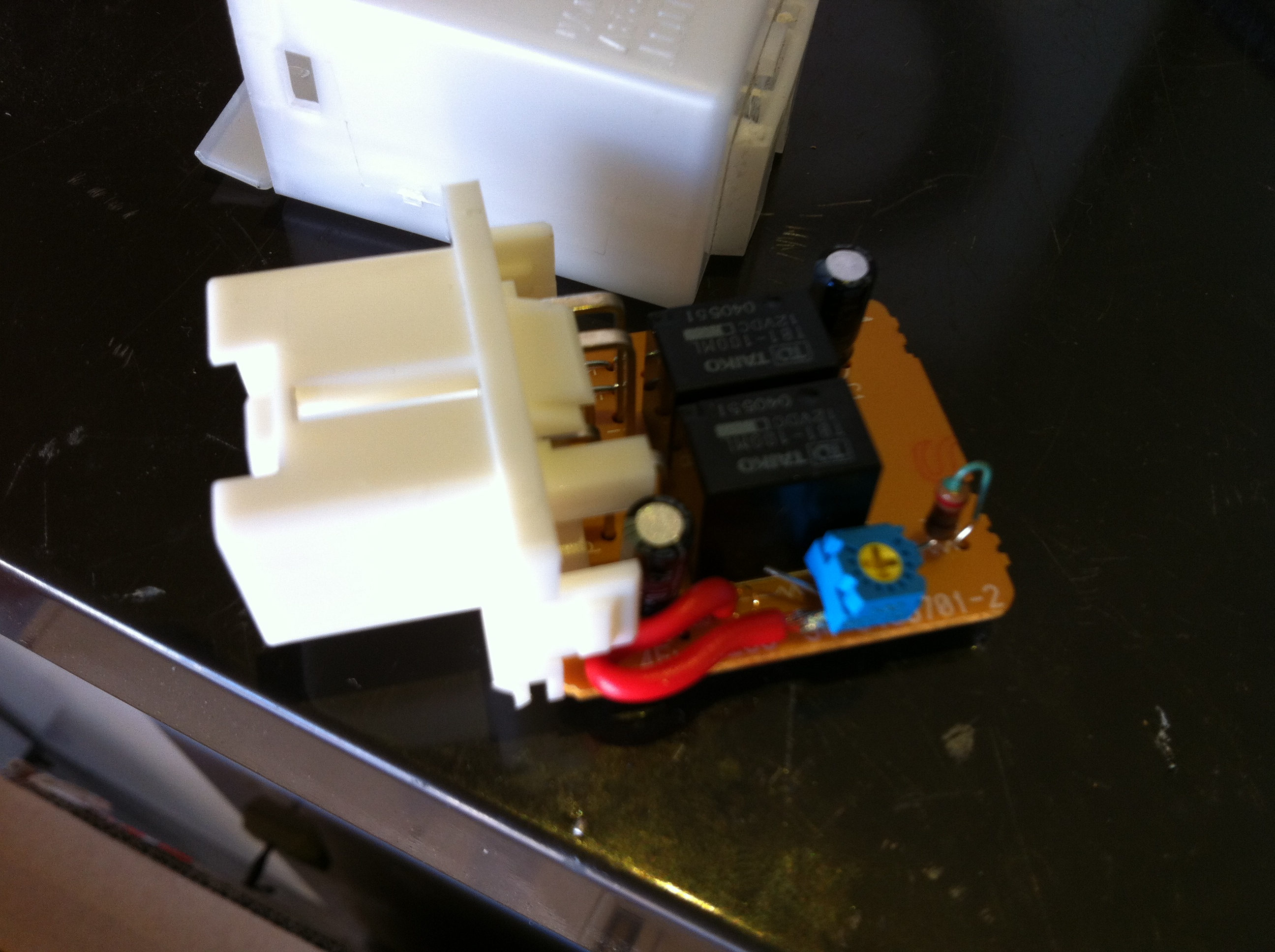

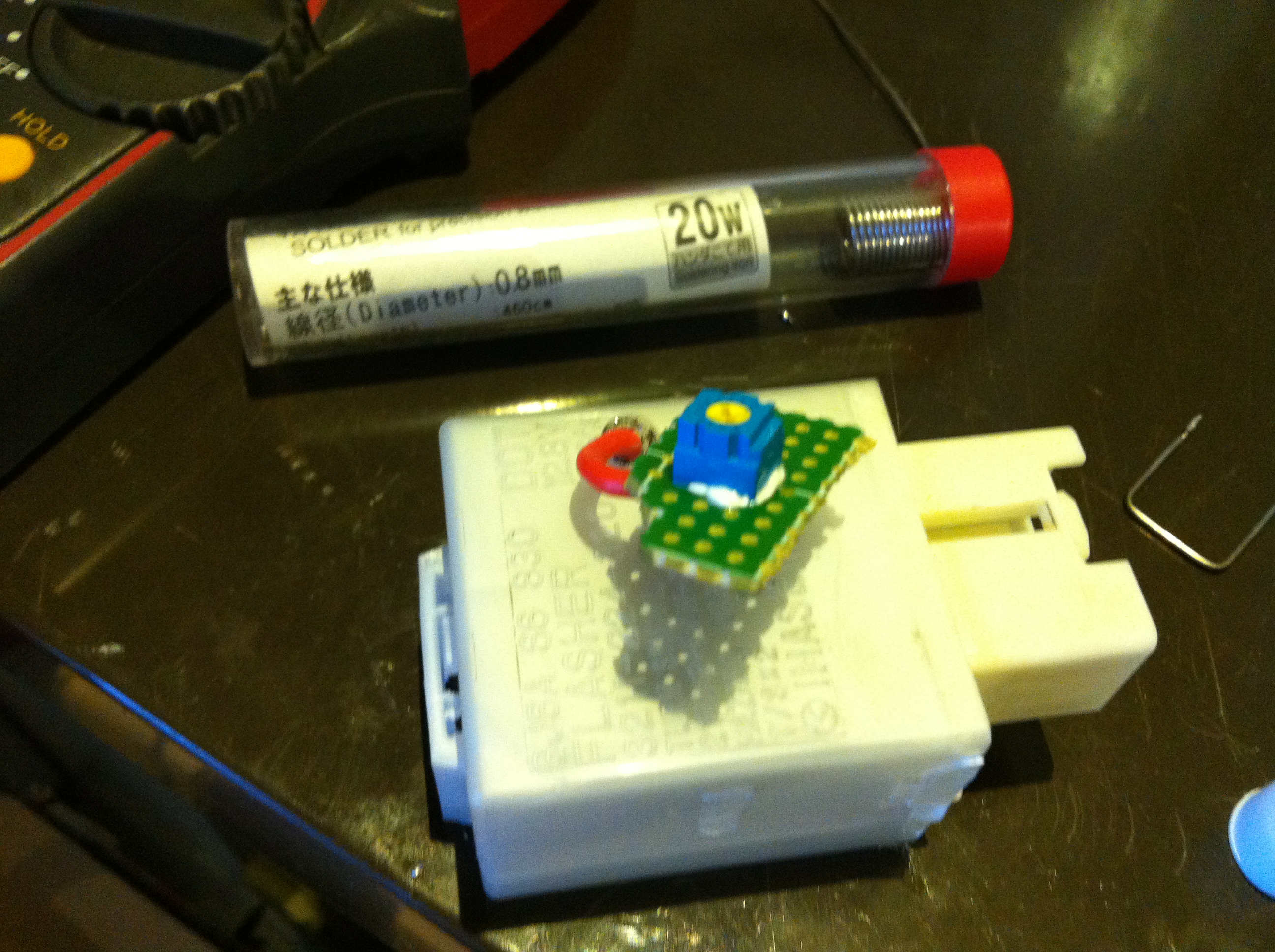

最初はこの状態で使っていましたが、熱によって抵抗が焼損してしまいました。
作業工程その２

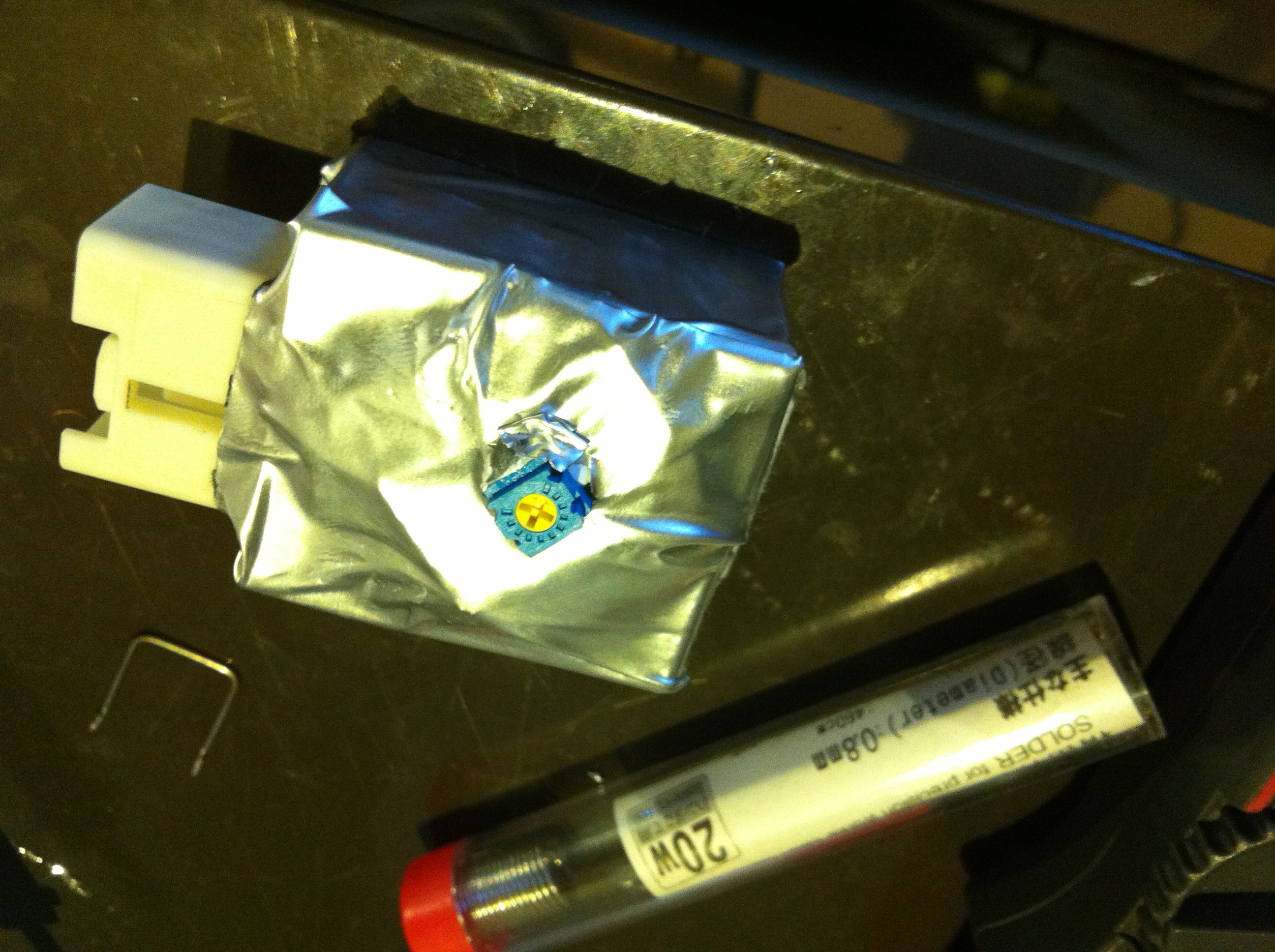

基盤にはシリコングリス、土台にはネオシール（粘土）、カバーにはアルミテープで放熱させたところ、安定使用できるようになりました。ボリュームで微調整します。
BEFOREAFTER
スライダーを左右にドラッグして施工前後を比較
