コルトのLED交換とメータパネルLED打ち替えとフットランプ施工です。
すみません。ちょっとトラブルあり写真取って無いです。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車種名 | コルト | グレード | 不明 | ||||||
メーカー | MITSUBISHI | 年式 | 2012/H24 | 型式 | ○○○-○○○ | ||||
作業レベル | プロショップ | 作業時間 | 120-半日 | 目安工賃 | ￥7500 | ||||
使用工具 | プラスドライバー,ラチェット | ||||||||
商品名 | |||||||||
| |||||||||
作業工程その１ | |

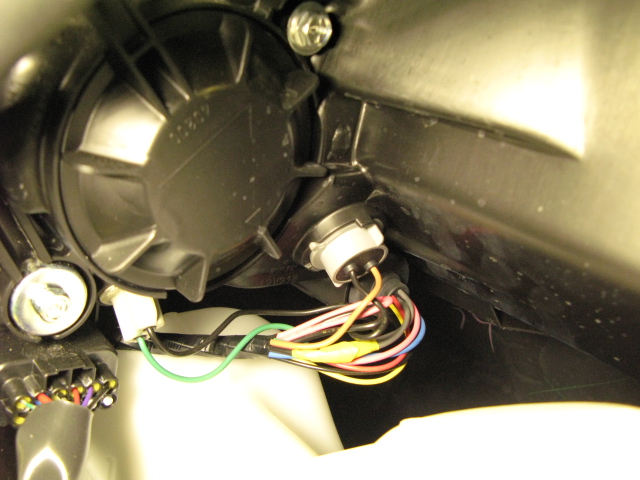

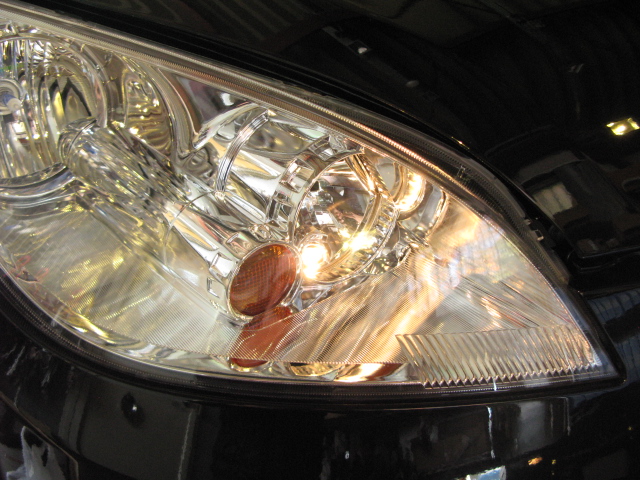

| ポジションはソケットを左に回して外します。 |
作業工程その２ | |

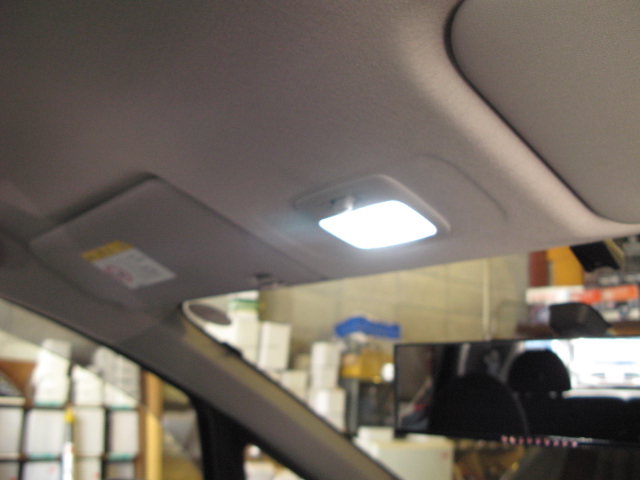

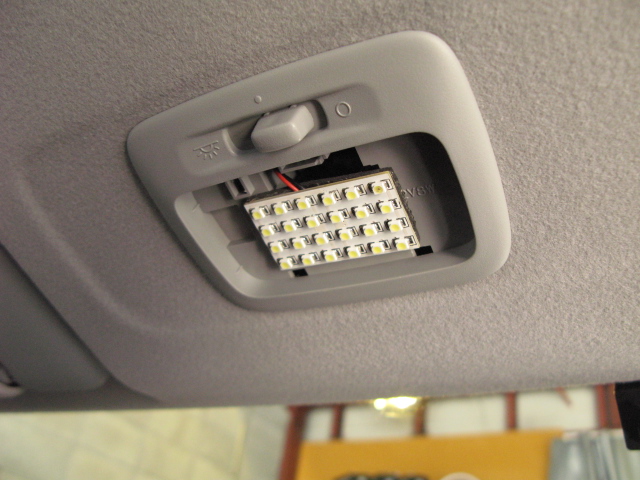

| ルームはカバーを外して電球をLEDに変更して 両面テープで貼り付けて蓋をして完了 |
作業工程その３ | |

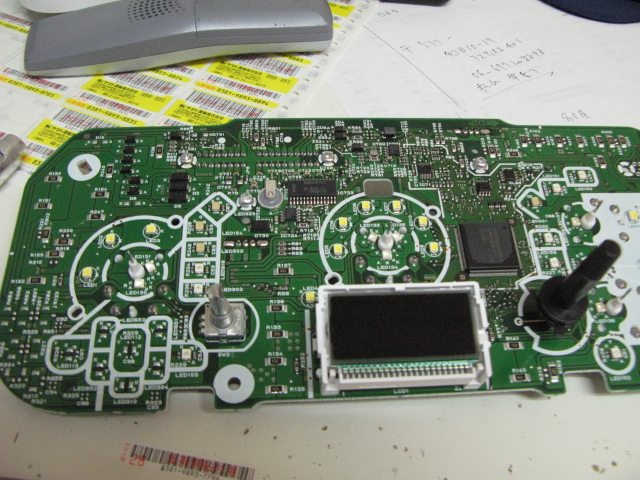

| パネルのバックライトを色変更するためにメータを分解しましたがここで大問題！！ |
作業工程その４ | |

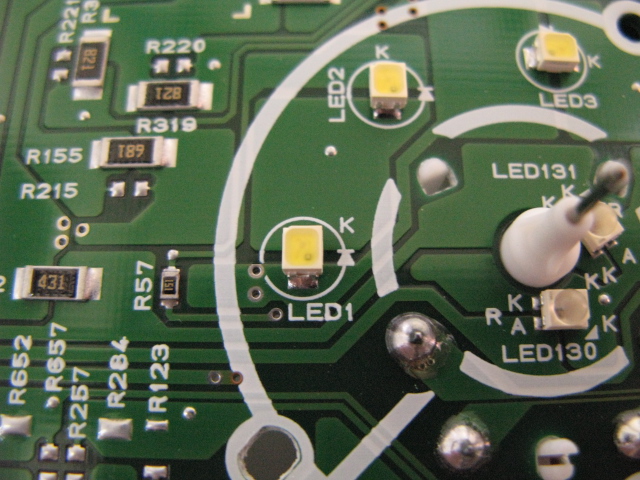

| チップは通常3個1回路で組まれるはずです。 1チップあたりに３．２Vぐらいの電圧を掛けるように 回路を設計するのですがこの基盤は2個単位で回路が組まれているようです。 ３Vの点灯装置でLEDを点灯させてみても明らかに光量不足です。 恐らく電圧が４V以上のチップが使われていると思われます。 当方にはそのようなチップは在庫に無いので今回は何も変えずにそのまま元に戻しました・・・。 |
BEFORE | AFTER |
|
|
