この記事の要点
- DEPO製W221後期仕様ヘッドライトのウィンカー不具合をLEDコントローラー回路の修理により解決。新品購入時の約30万円の費用削減が実現。
- ヘッドライトを殻割りして内部配線を解析し、電源回路を含む回路の作り直しでウィンカー点灯不具合を完全修理。次回以降の修理効率化も達成。
以前からご依頼されることがあったW221後期仕様ヘッドライトの修理です。DEPO製のLEDコントローラーが不具合でウィンカーが点灯しなくなるという故障が多いみたいで、ヘッドライト新品だと30万ぐらいするらしいのでなんとか直したいとのことでした。前回は諦めましたが、今回はユニット預かりということで時間をかけて原因調査しました。結果は見事修理完了！！
DEPO製W221ヘッドライトのウィンカー不具合修理
工程メモ:

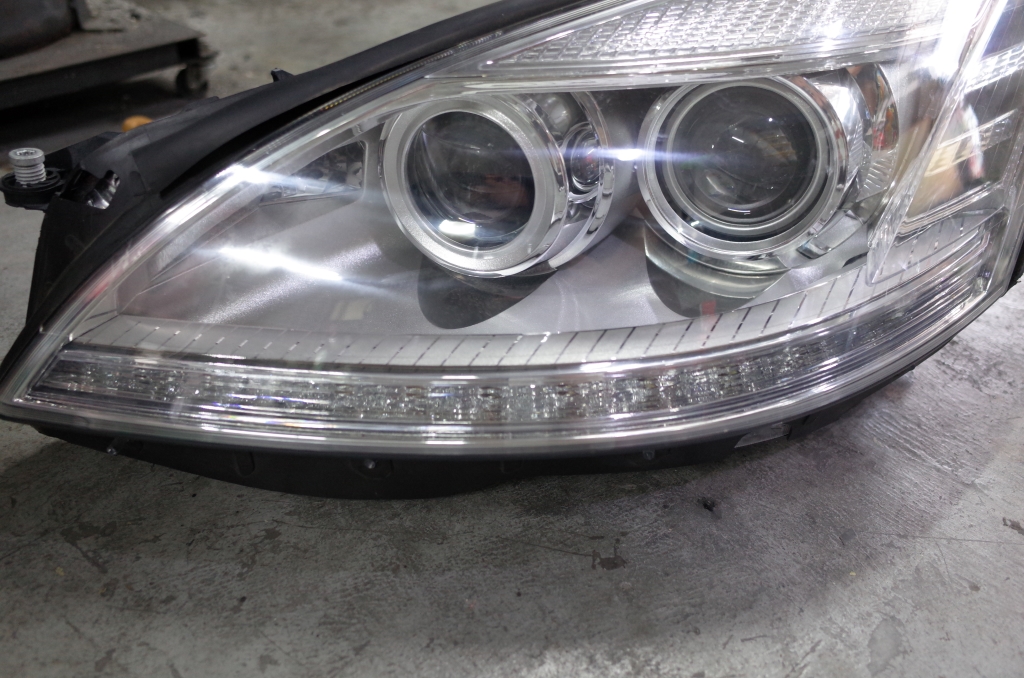

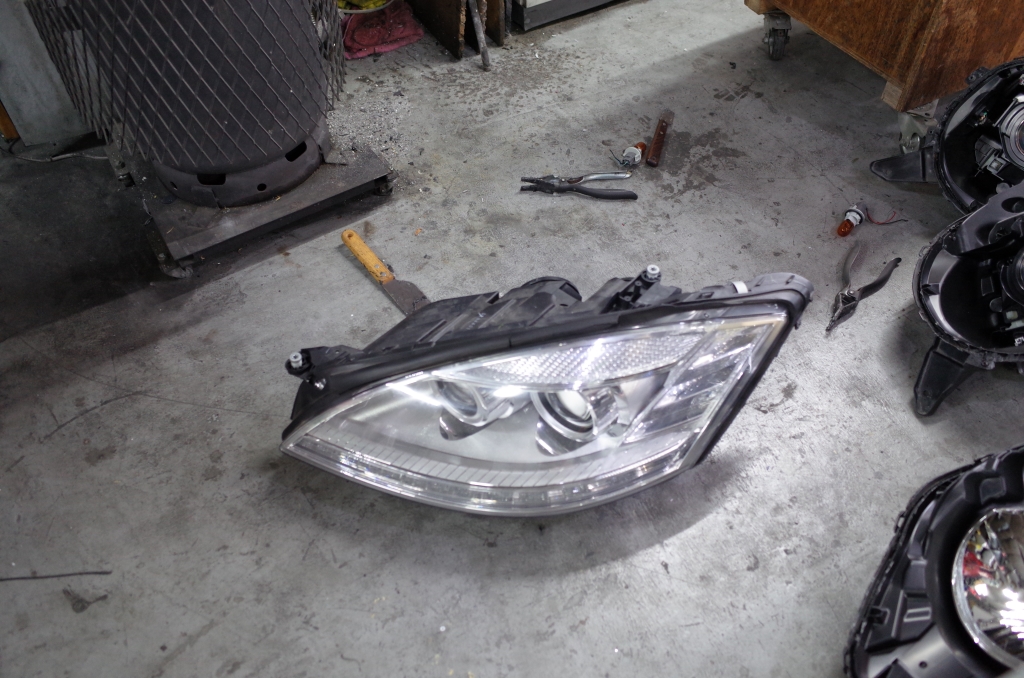

1. お預かりしたヘッドライト DEPO製以外にも数種類出回っていますが DEPO製はウィンカーのトラブル 他メーカーは浸水のトラブルが多いようです。

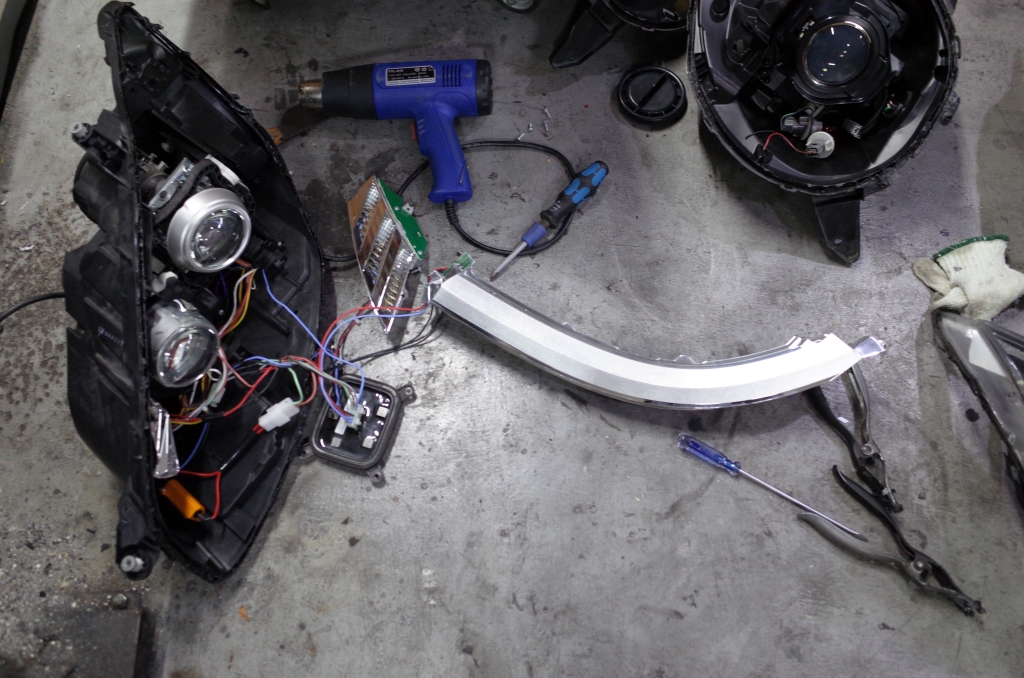

2. 早速殻割りして内部部品を全部分解 配線を一つ一つ解析してきます。

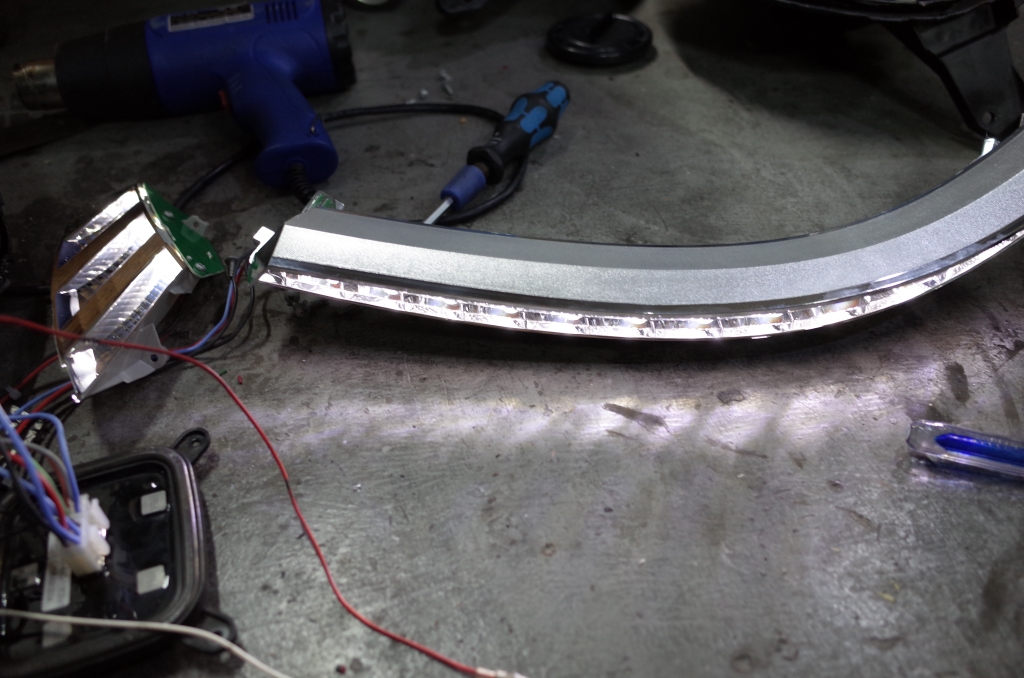

3. 今回白色LEDは点灯することがわかりました 通常だとウィンカー信号入りで白LED消灯・橙色LED点滅 となるのですが 白LEDも消えませんのでそこから回路を作り直します。 なんと電圧も１２Vではないので電源回路も必要です。 コーナリングランプの制御はこのドライバーが必要なので完全に入れ替える訳にはいきませんので うまく共存させていきます。
4. すったもんだでウィンカー修理完了。 電源回路や配線図は出来上がったので次回からはもっとすんなり修理できそうです。
この施工に関するよくある質問
Q. DEPO製W221ヘッドライトのウィンカーが点灯しません
A. 当店ではヘッドライトを殻割りして内部のLEDコントローラー回路を詳細に調査し、修理対応が可能です。白色LED消灯信号が機能していない場合、電源回路を含む回路の作り直しで改善できる事例があります。
Q. W221ヘッドライト修理にはどのくらい時間がかかりますか？
A. 当店では初回の修理では原因調査に時間をかけておりますが、修理パターンが確立された場合、次回以降はより効率的に対応できるようになります。詳しくはお問い合わせください。
Q. DEPO製ヘッドライトの故障にはどんな傾向がありますか？
A. 当店の経験では、DEPO製W221ヘッドライトはウィンカー機能のトラブルが多く見られます。一方、他メーカー製品では浸水トラブルが多い傾向にあります。
車の電装・カスタムは TRADE GATE におまかせください
ナビ・オーディオ取付、メーター/パネルLED打ち換え、カーセキュリティ、ヘッドライト加工、シーケンシャルウィンカー、ETC・レーダー取付など。国産車・輸入車どちらも対応、他店で断られた作業のご相談も歓迎です。
〒594-0032 大阪府和泉市池田下町1783番 TEL 0725-57-7955（作業は要予約）
- メーカー
- MERCEDES
- 車種名
- ベンツ
- 作業時間
- １日
- 目安工賃
- ￥50000
