この記事の要点
- 30エスティマのフォグランプをH3規格のHIDバルブにコンバート施工しました。
- バルブの爪を加工して正確な配光位置を実現し、ヘッドライトに合わせて12,000Kを選択しました。
フォグランプをHIDにコンバートさせていただきました。

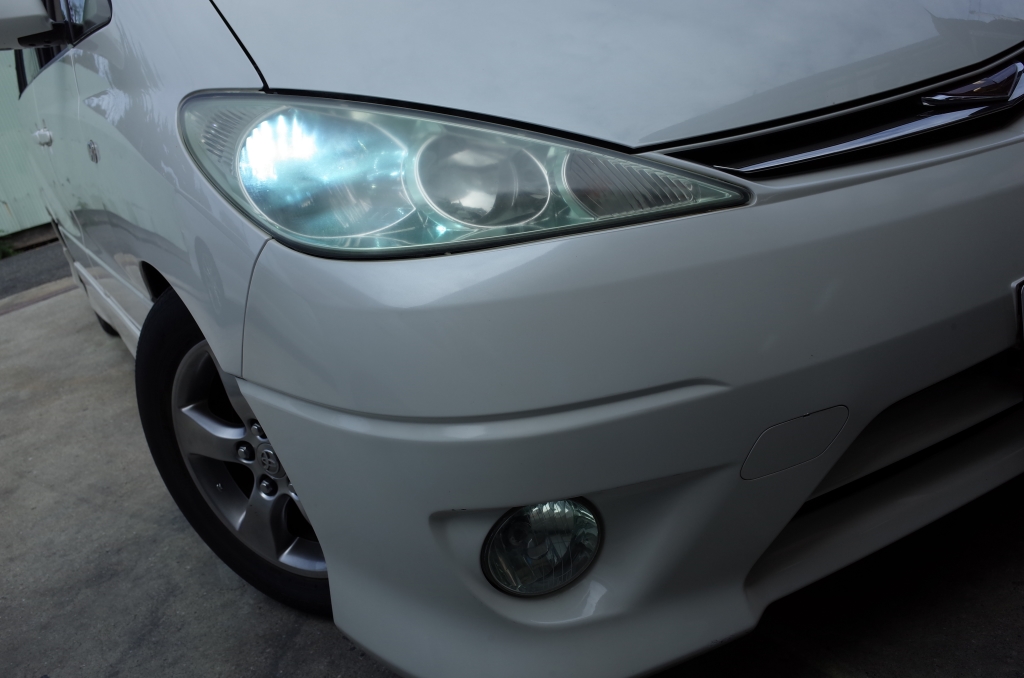

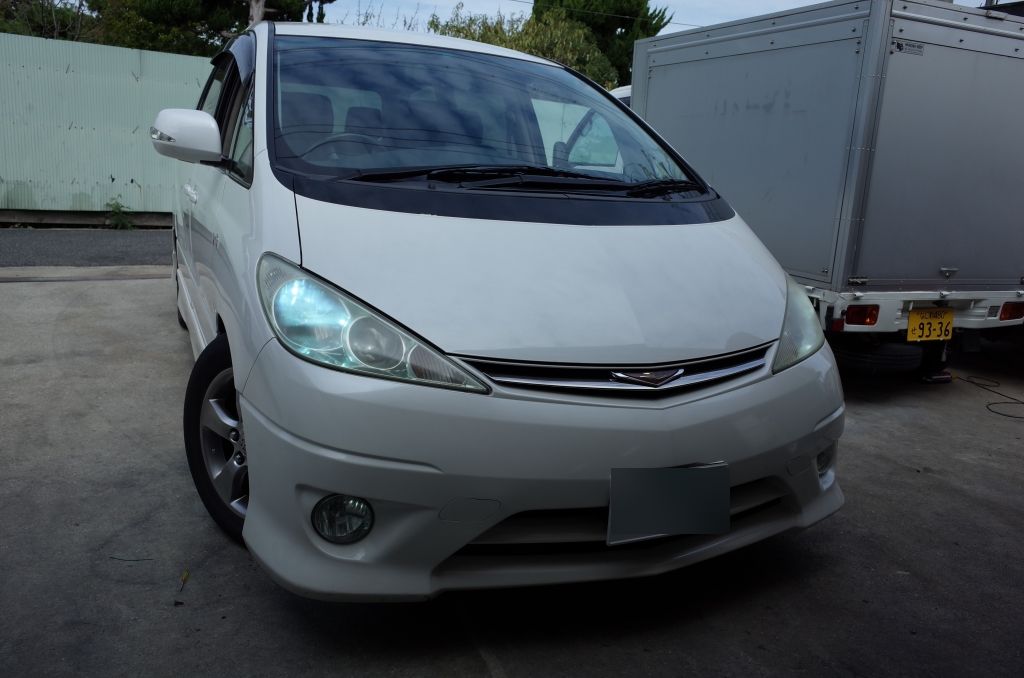

30エスティマのフォグランプをHID化
バルブ形状はH3という今では全く見なくなった形式ですが、トラックの世界では未だ現役バリバリです。
H3バルブの取付準備と形状確認

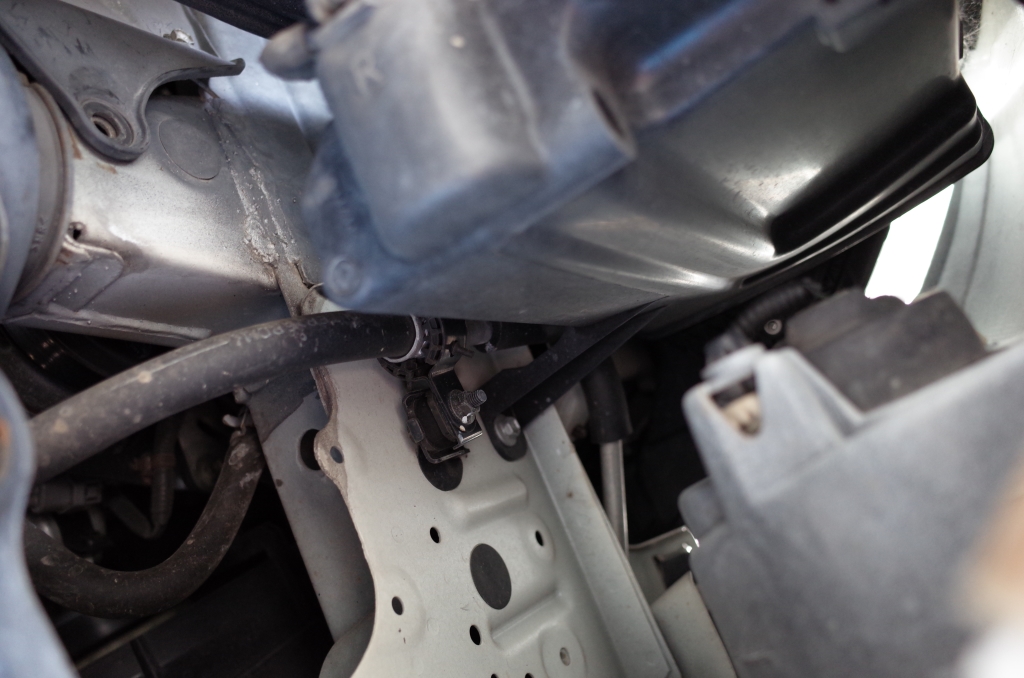

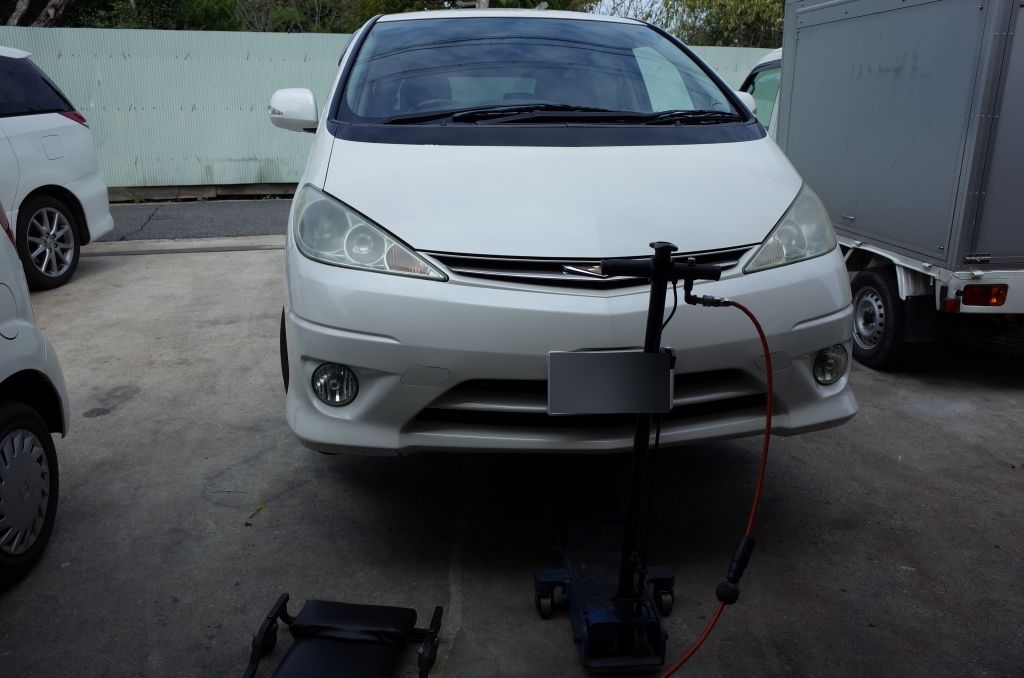

まずはフロントをジャッキアップします。H3バルブの場合カバーに加工することが多いので、事前にジャッキで下回りを見やすくしておきます。
裏側はカバーではなくゴムブーツなので、加工等は無しでいけそうです。
バルブの爪加工で正確な配光を実現

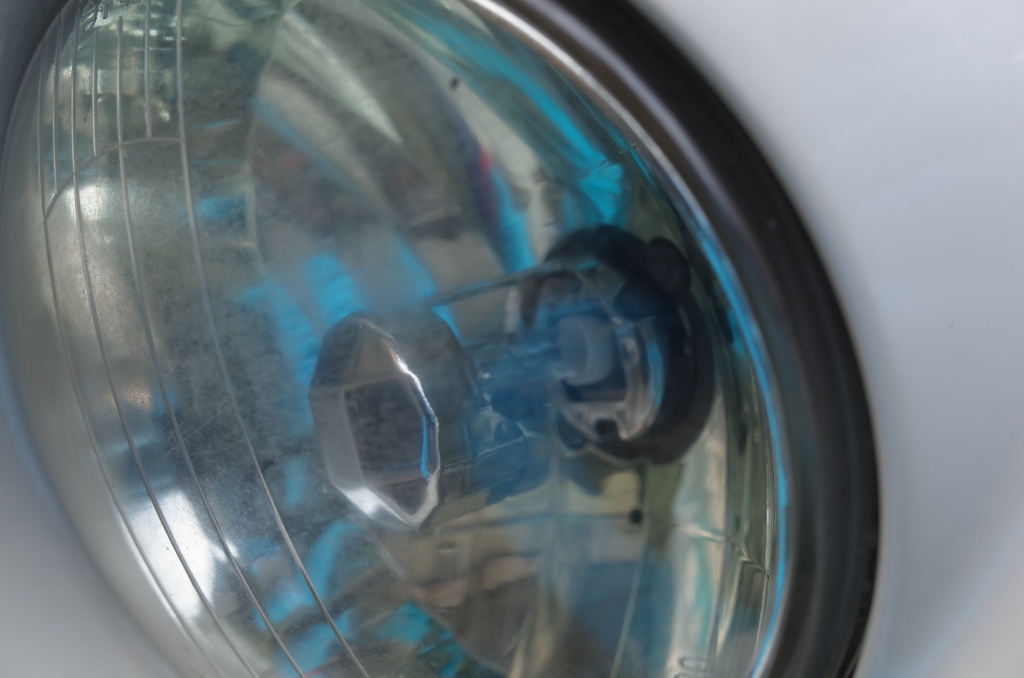

H3規格にはａからｄまであるため、汎用品のHIDバルブだと寸法が合わないことがよくあります。今回もバルブをはめたところ取付は出来ますが、完全にきれいにハマっていません。バルブが斜めになっていることがわかると思います。

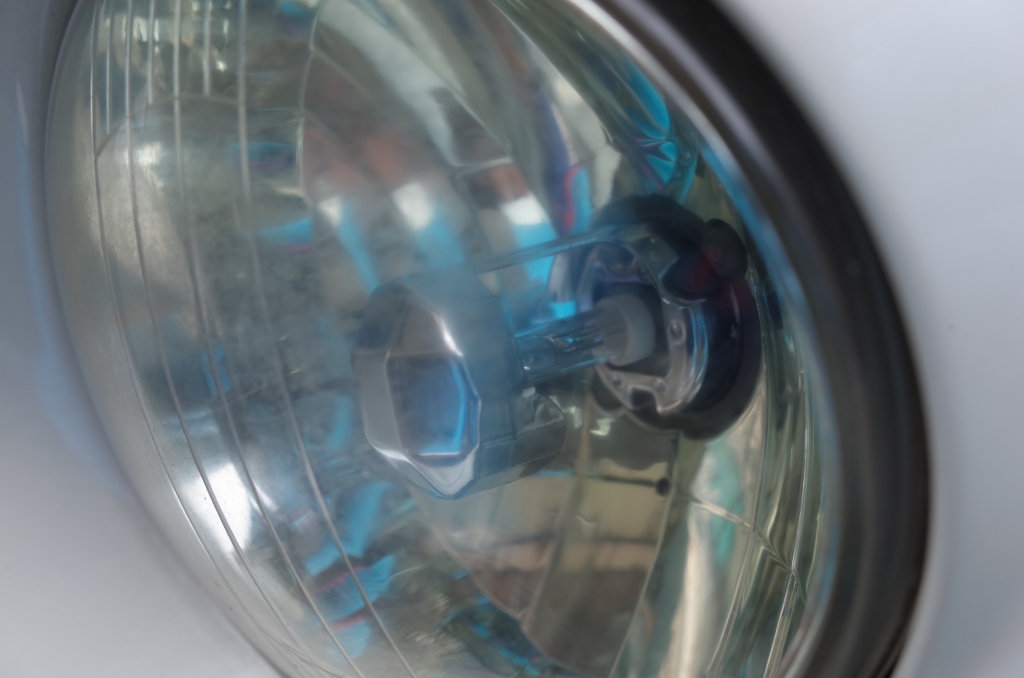

爪を加工して正規の位置になるようにしました。こうしないと正確な配光が得られません。簡単そうなHID取付ですが、実は性能を100％引き出すためには色々とノウハウがあるんです。

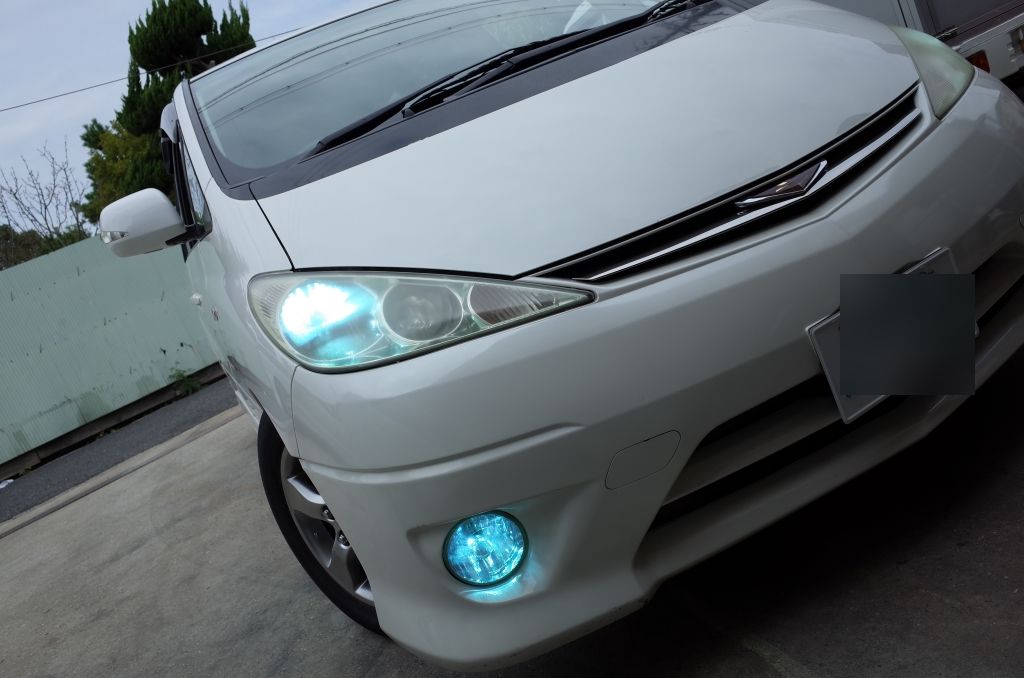

ヘッドライトに合わせて12,000Kを選択

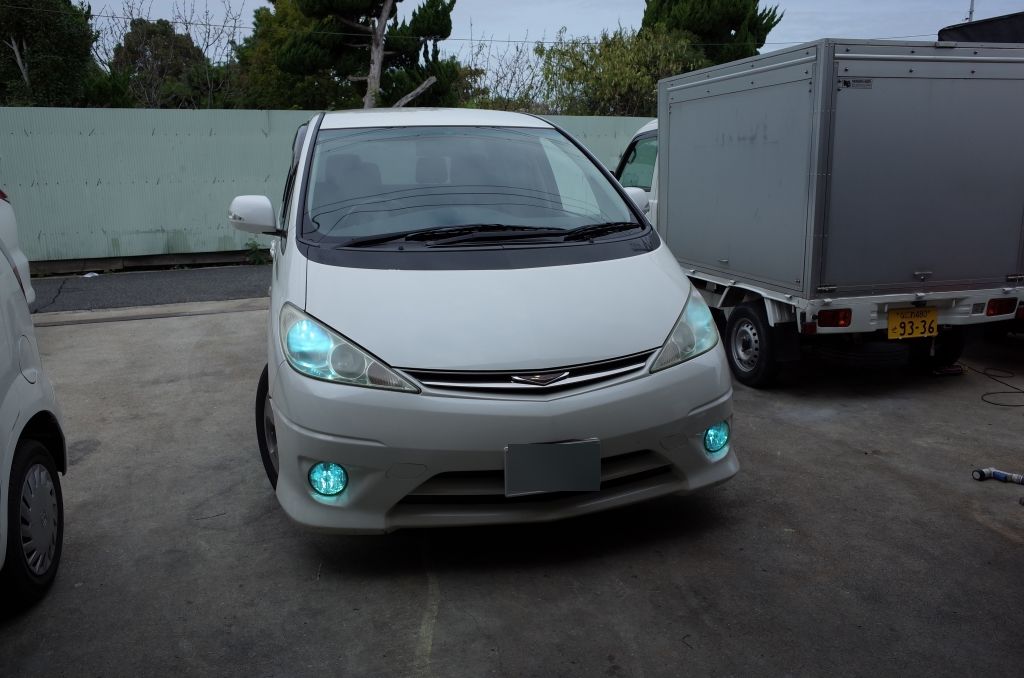

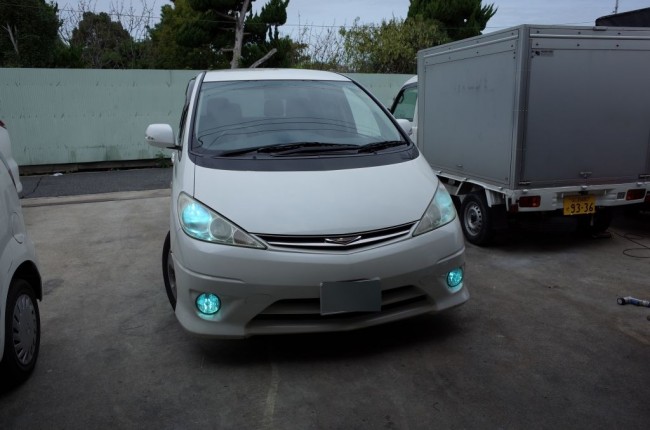

お客様のご要望でヘッドライトと色を合わせたいとのことで、12,000Kを選択しました。
この施工に関するよくある質問
Q. H3バルブのHID化で重要なポイントは何ですか？
A. H3規格に複数の寸法規格（a～d）があるため、汎用品では寸法が合わないケースが多くあります。当店ではバルブの爪を加工して正規位置に調整することで、初めて正確な配光が得られるようにしています。
Q. 30エスティマのフォグランプ施工で加工は必要ですか？
A. 当店で確認した限り、30エスティマのフォグランプ裏側はゴムブーツのため、特別な加工は不要でした。ただし車種によってはカバータイプもあるため、事前確認が必要です。
Q. HIDフォグランプの施工は遠方でも依頼できますか？
A. 当店では遠方のお客様からのご相談も承っております。フォグランプHID施工についてのご質問やお見積りは、まずはお気軽にお問い合わせください。
