この記事の要点
- 50系プリウスのミラー付け根にウェルカムランプを施工。ミラーカバー交換とドア配線への接続作業を実施しました。
- ウェルカムランプの配線を活用してフットランプを白色LED、スモールランプ連動で青色LEDを点灯させるドア連動・ポジション連動の仕様を完成させました。

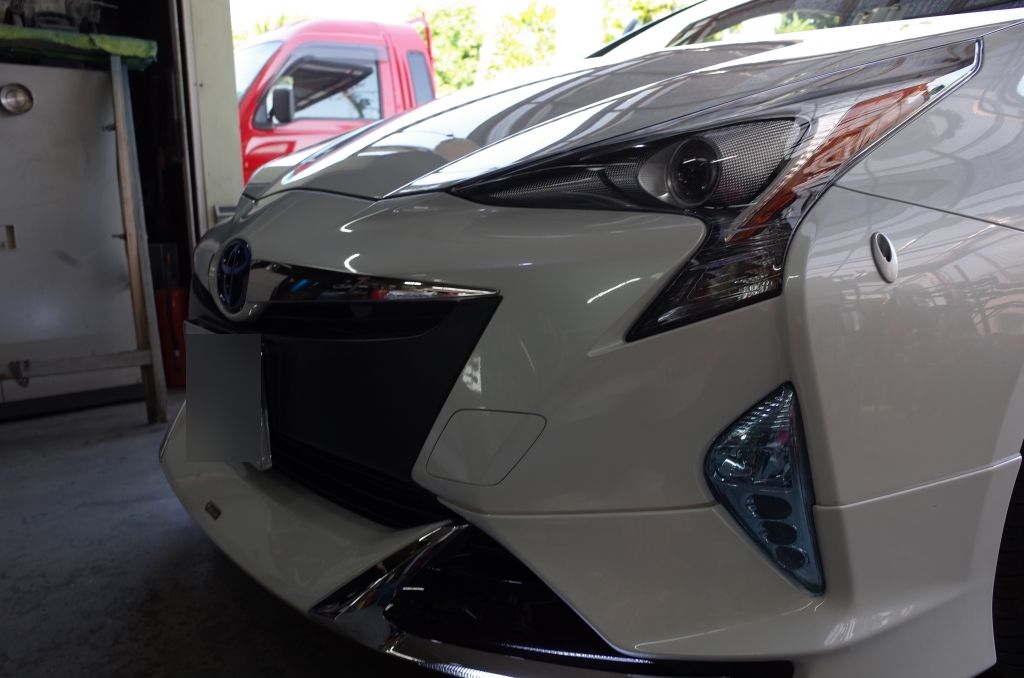

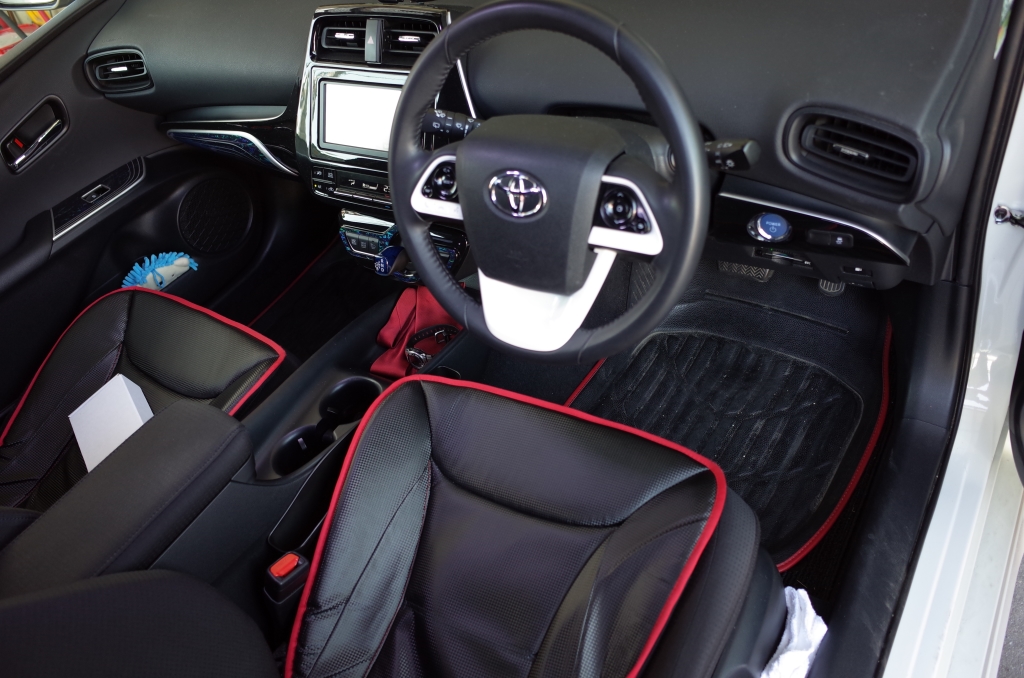

50系プリウスでウェルカムランプ施工とフットランプイルミ施工をご依頼いただきました。
50プリウスのウェルカムランプ施工をご依頼いただきました

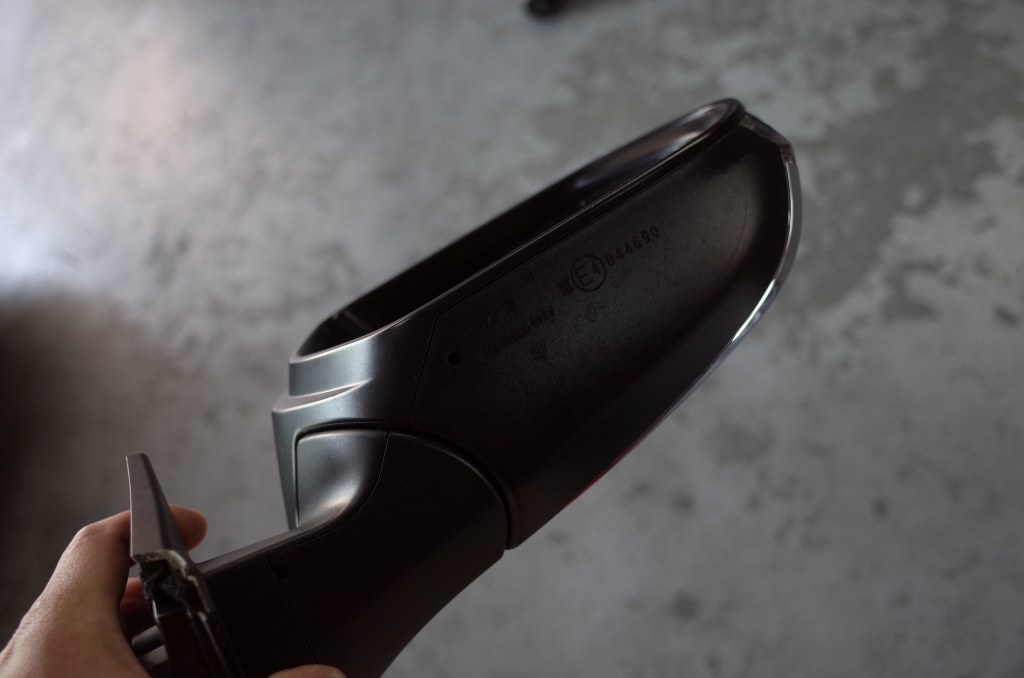

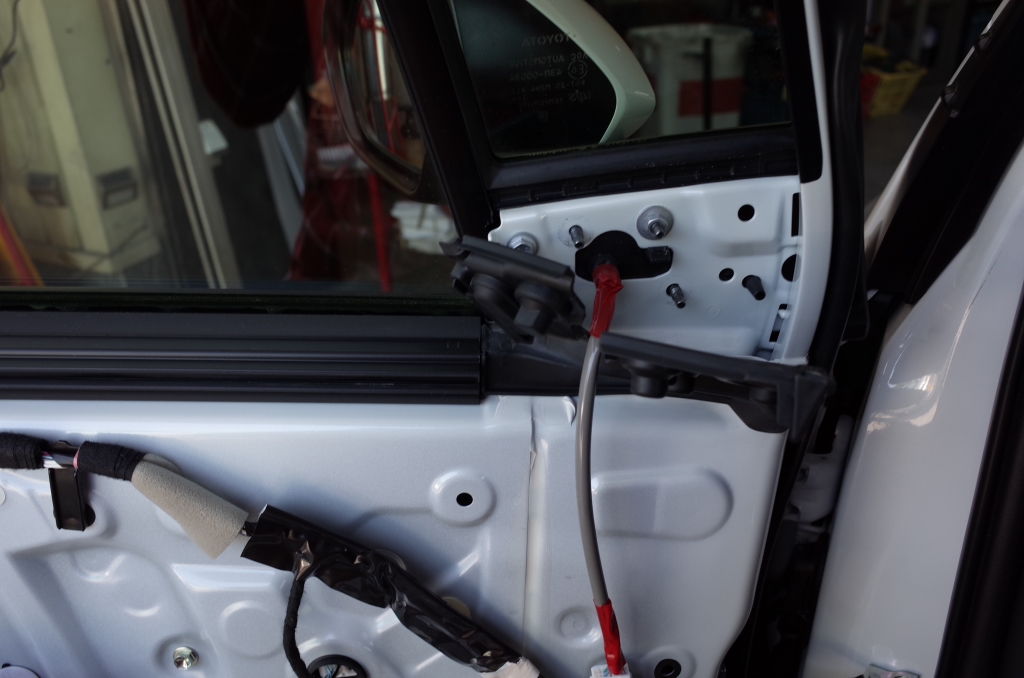

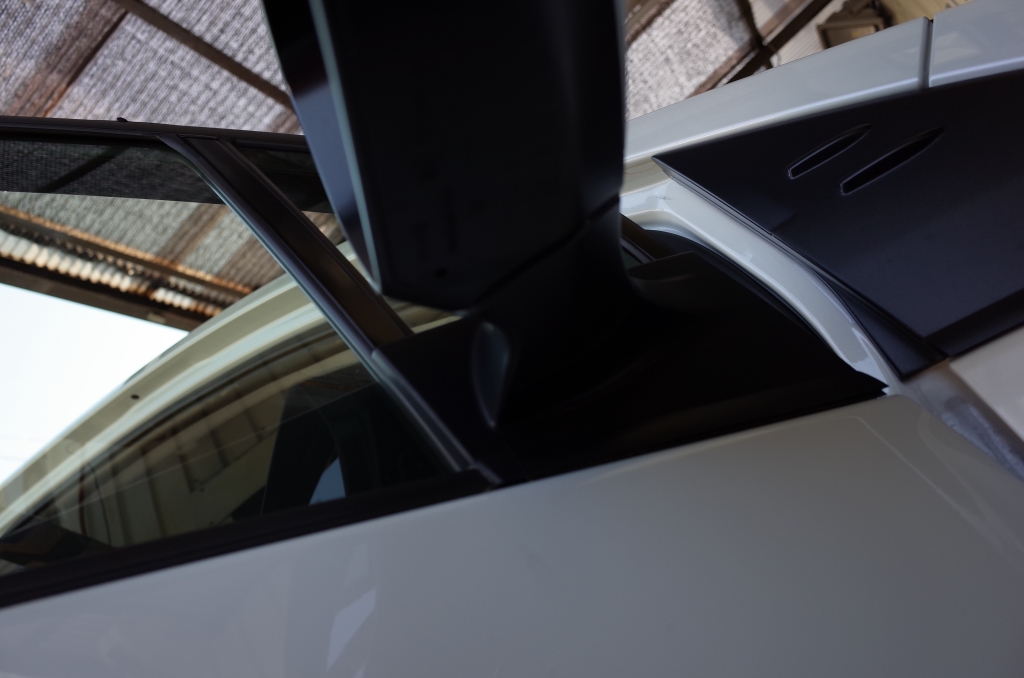

持ち込んでいただいた商品はミラー付け根のカバーを交換するタイプです。配線は簡単に引き込めますが、ミラー本体を外すのに2分とかかりませんので、念のためミラー本体も外して作業しました。ミラーはナット3個で止まっており、すぐに外すことができます。
ミラーカバー交換とドア配線への接続作業

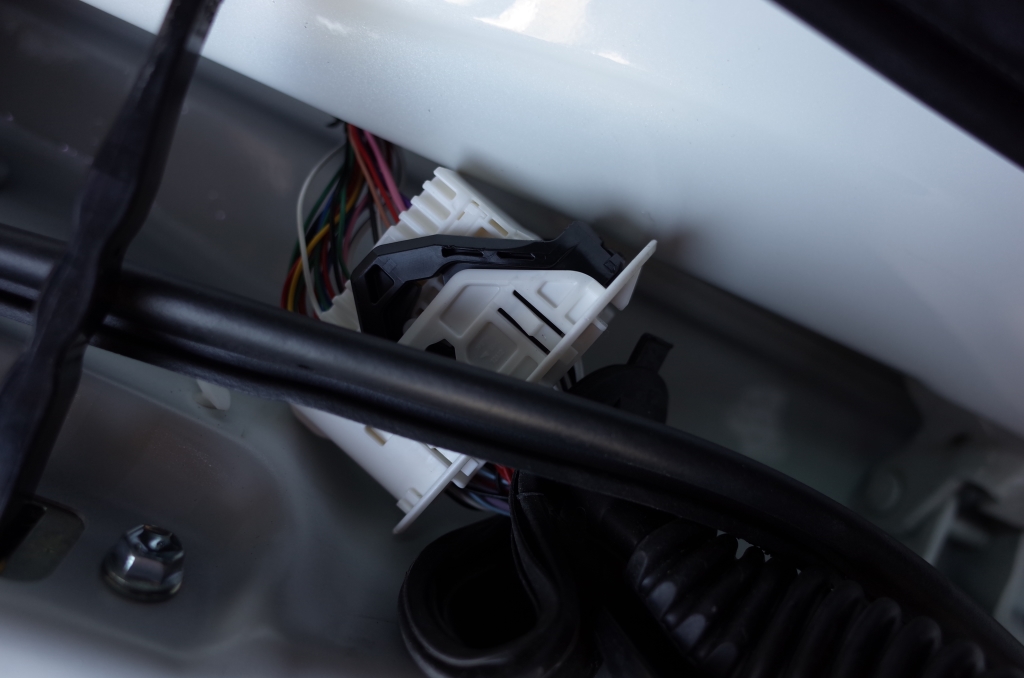

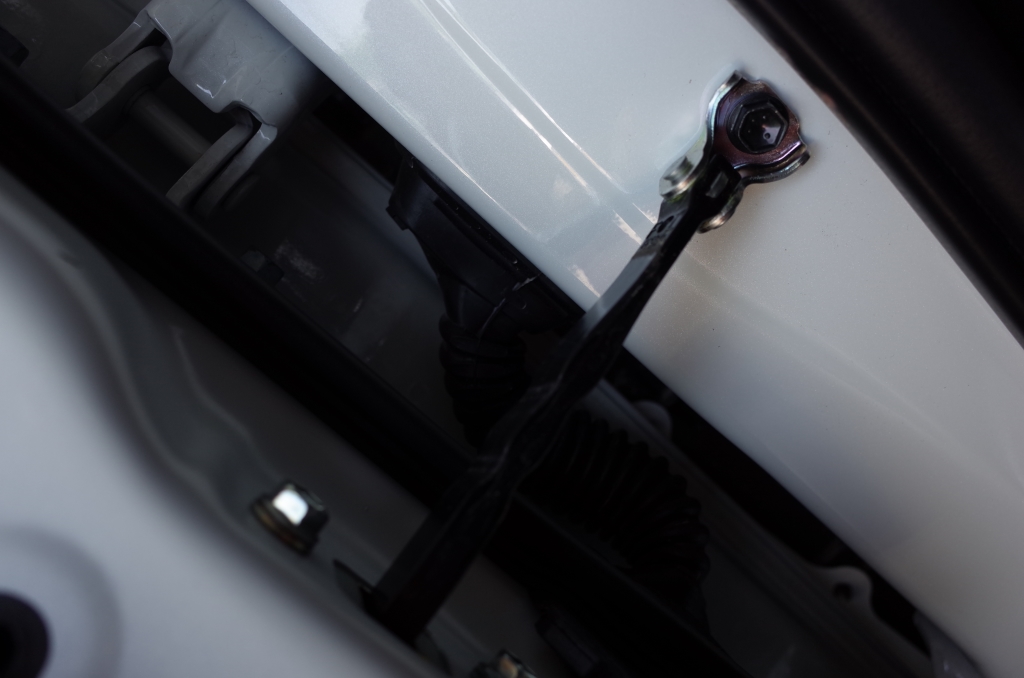

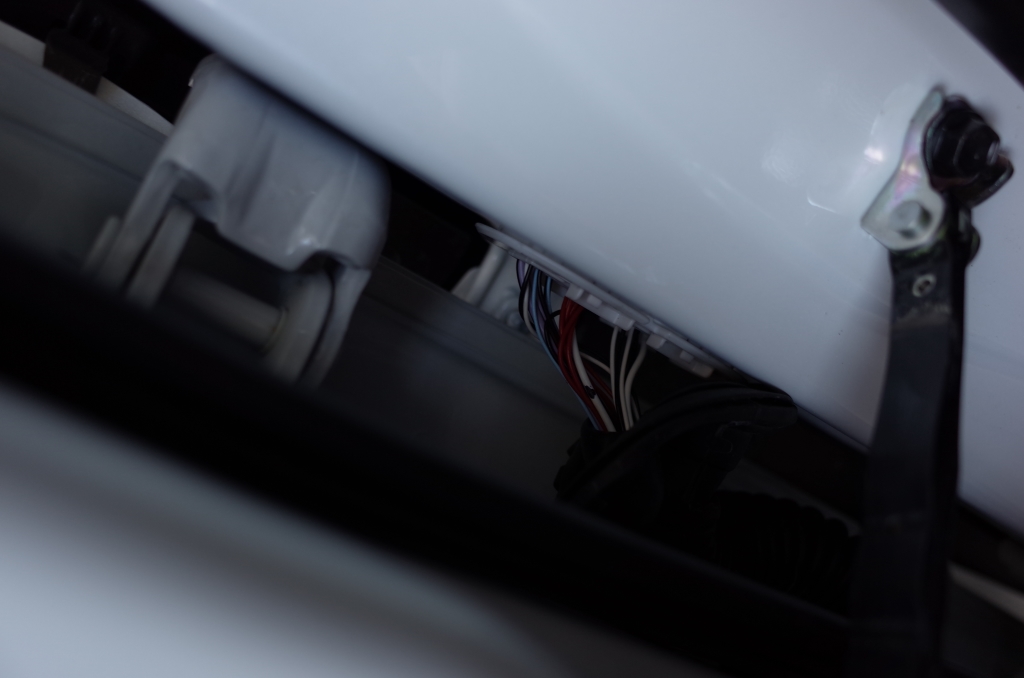

トヨタ車に搭載されるドア配線は世界標準の波状コネクターですが、日産やホンダ車は比較的早くからコネクター式を採用していました。オスメス端子を持っていれば通線は簡単ですが、無いとかなり大変な作業になります。今回は車両側のコネクターを外して引き出し、類似の端子を使用して配線を足し、車内に引き込みました。イルミ線程度であれば線が細いので簡単ですが、オーディオの配線引き直しはかなり大変な作業になりそうです。純正のスピーカー配線がとても細いため、注意が必要です。
ウェルカムランプとフットランプイルミの完成仕様

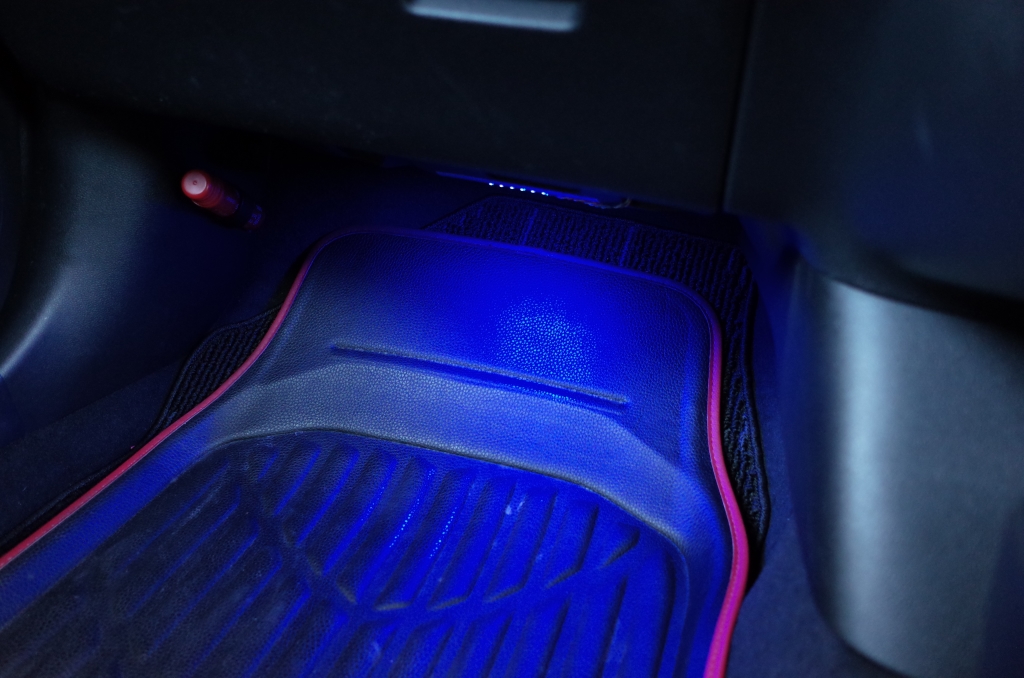

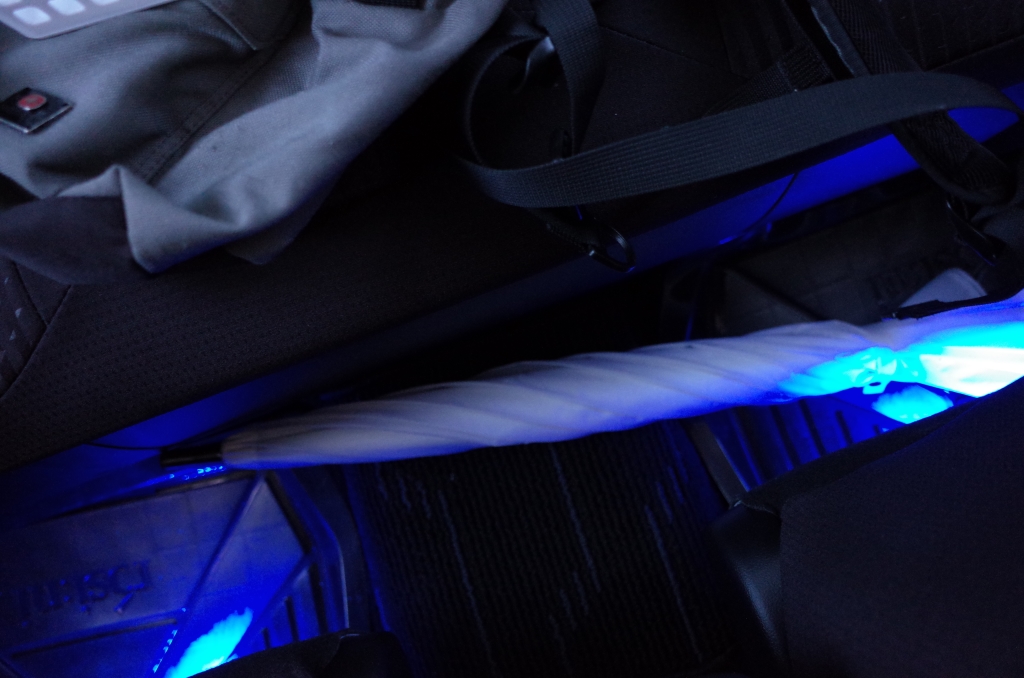

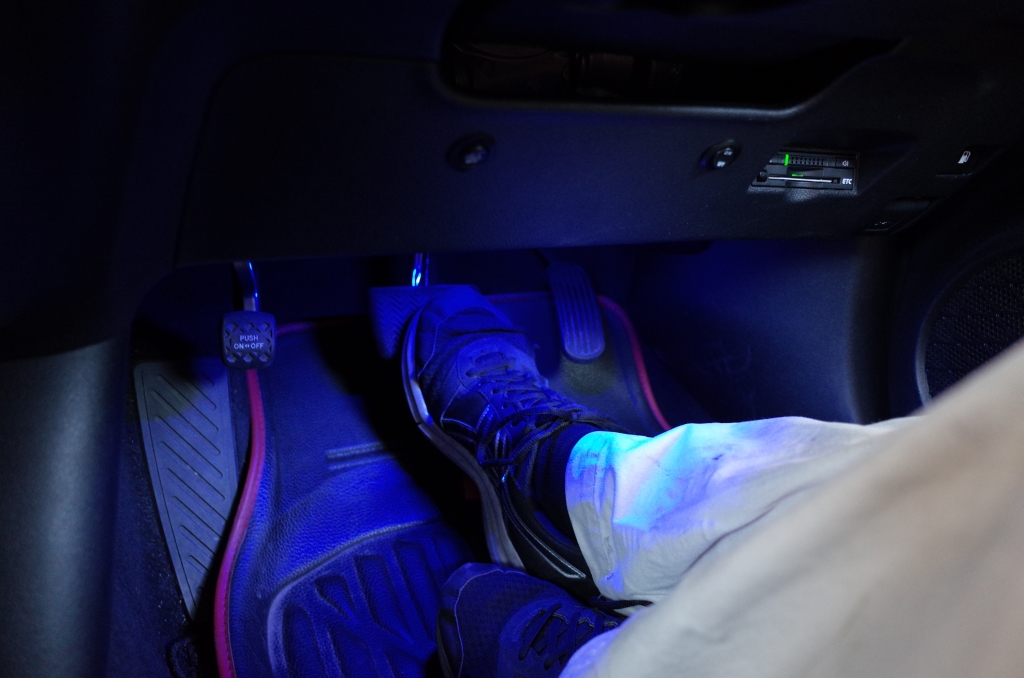

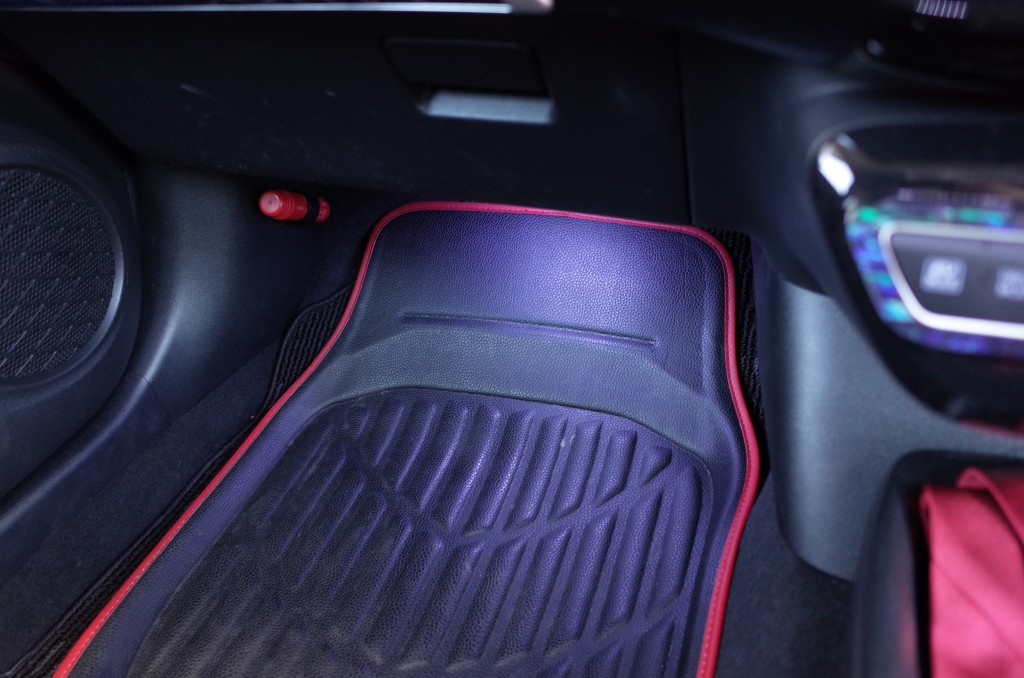

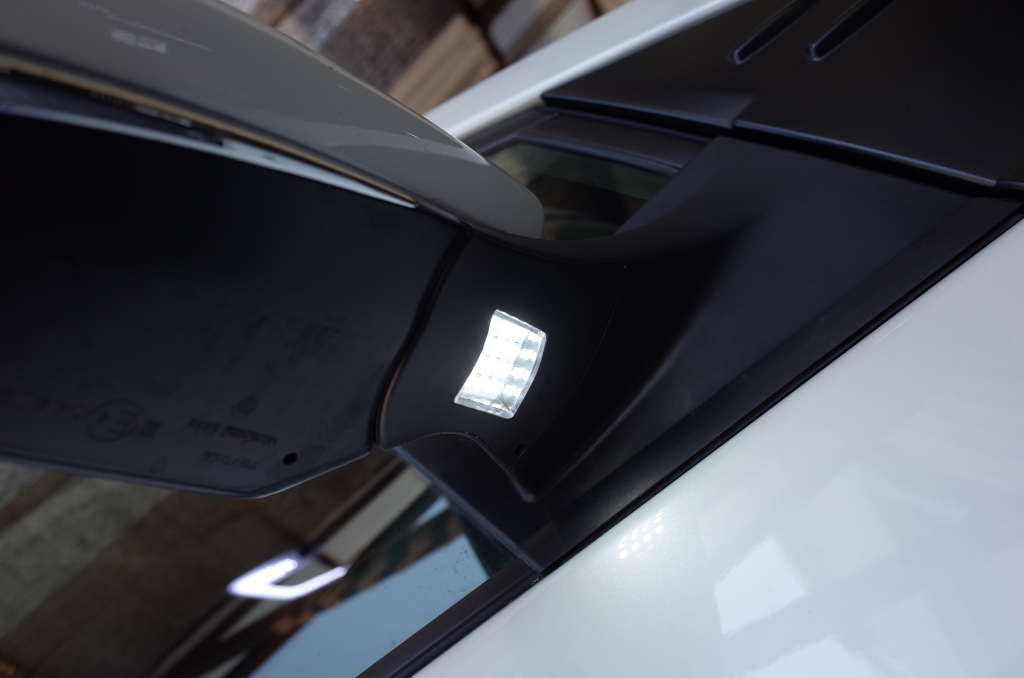

ウェルカムランプが無事点灯したところで、その配線を使ってフットランプを白色で点灯させ、さらにスモールランプ連動で青色LEDも点灯させました。ドア連動とポジション連動で色替えする仕様の完成です。
この施工に関するよくある質問
Q. プリウスのウェルカムランプ施工でミラー取り外しは必要ですか？
A. 当店では配線引き込みの作業性を考慮し、ミラー本体の取り外しを実施しています。50系プリウスのミラーはナット3個で止まっており、迅速に取り外すことができます。
Q. トヨタ車のドア配線にウェルカムランプを接続する際の注意点は？
A. 当店では、トヨタ車の波状コネクター配線に対応させるため、車両側のコネクターを外して引き出し、類似の端子を使用して配線を足し、車内に引き込む施工を行っています。
Q. ウェルカムランプの配線でフットランプも同時に施工できますか？
A. 当店ではウェルカムランプの配線を活用してフットランプをドア連動・ポジション連動で複数色点灯させる施工に対応しています。
