近くの車屋さんからのご依頼
フリップダウンモニターを取り付けさせていただきました。
この車両はモニター取り付け位置に金属フレームが有るので専用ステーがなくても
がっちり固定が可能です。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

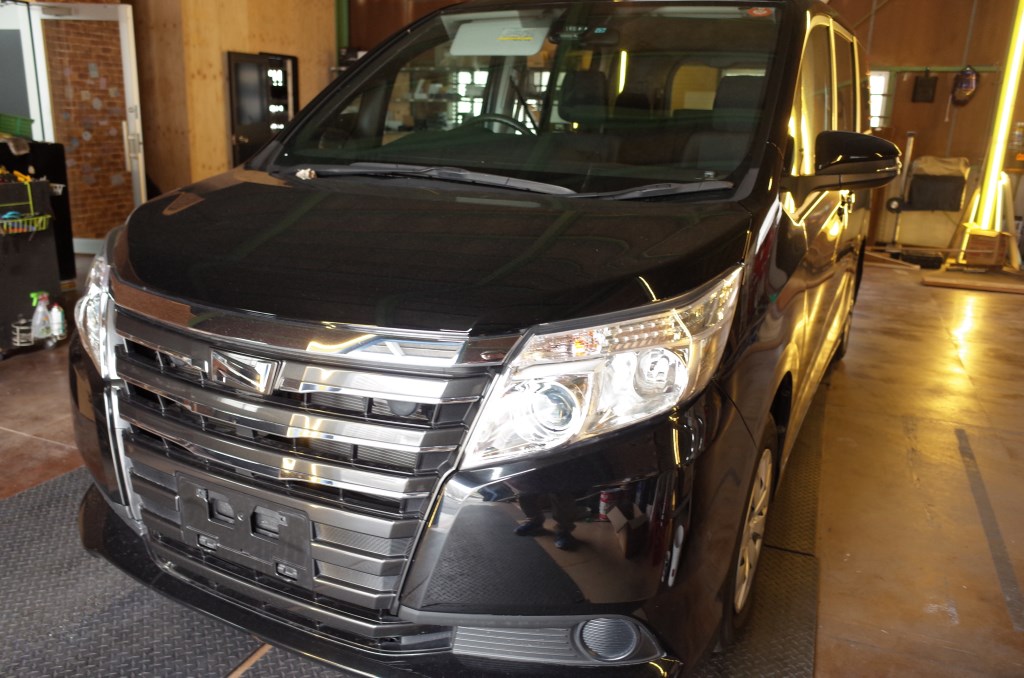

車種名 | エスクワイア | グレード | 不明/なし | ||
メーカー | TOYOTA | 年式 | 型式 | ○○○-○○○ | |
作業レベル | 簡単 | 作業時間 | 0-15分 | 目安工賃 | ￥○，○○○ |
使用工具 | プラスドライバー,ラチェット,ニッパー,テスター | ||||
作業工程その１ | |

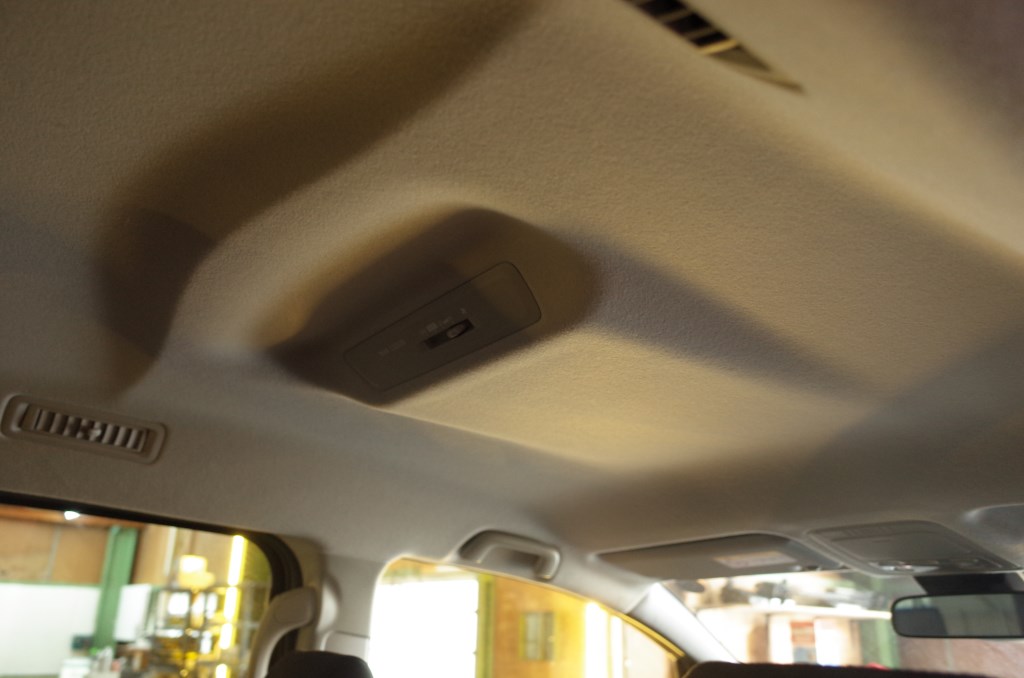

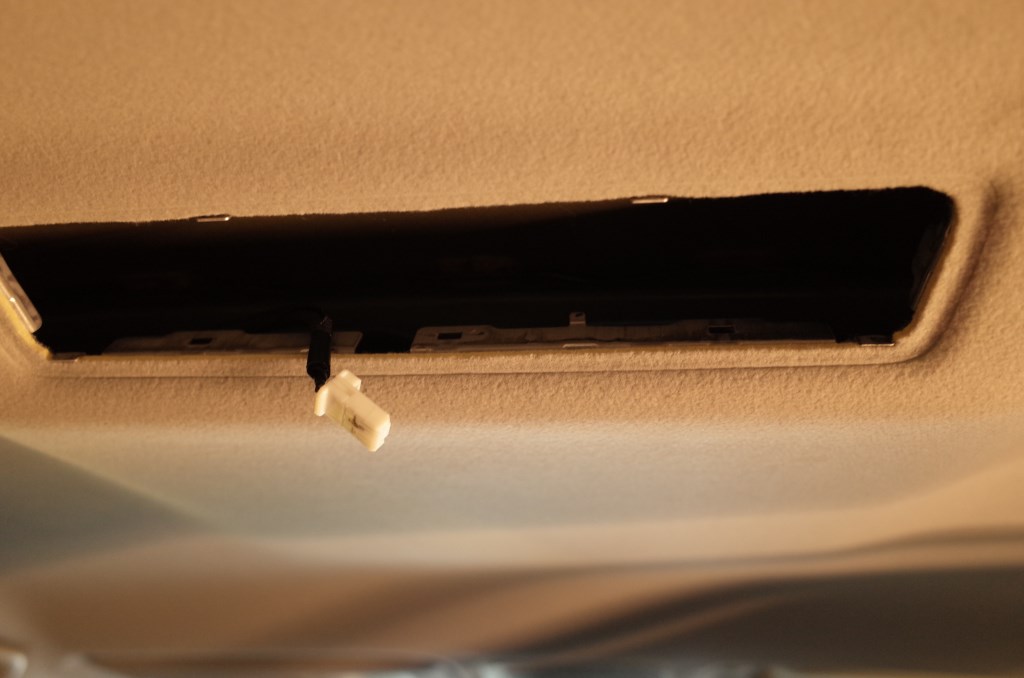

| リアエアコンのスイッチがある車両は 大抵固定用の金属フレームが有ることが多いです。 なのでフリップダウンの固定は比較的簡単です。 お高い専用ステーは不要です。 |
作業工程その２ | |

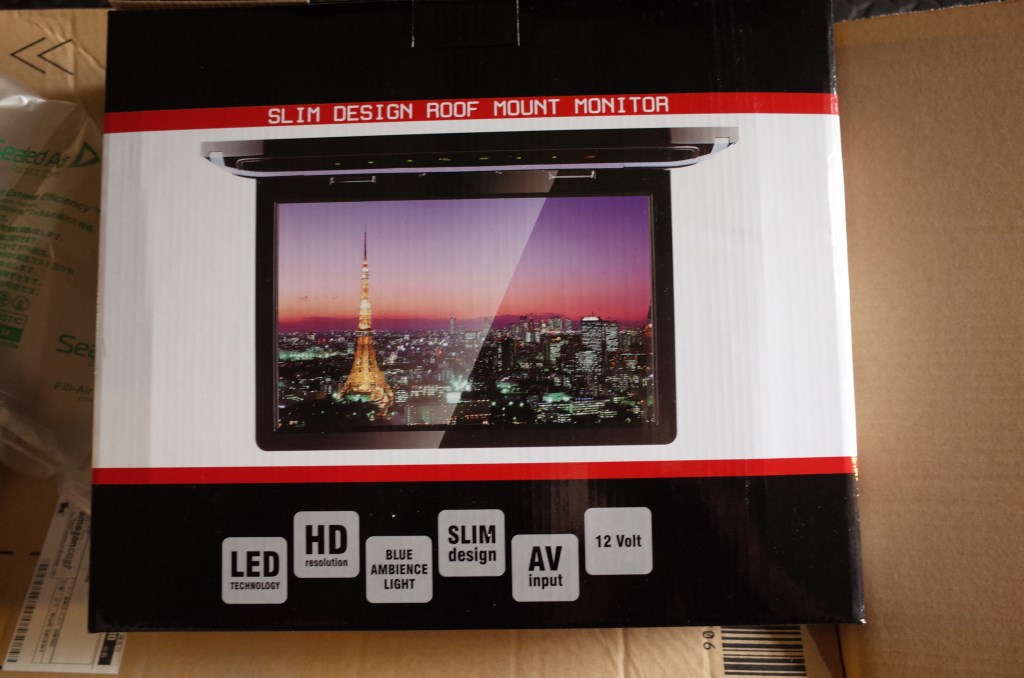

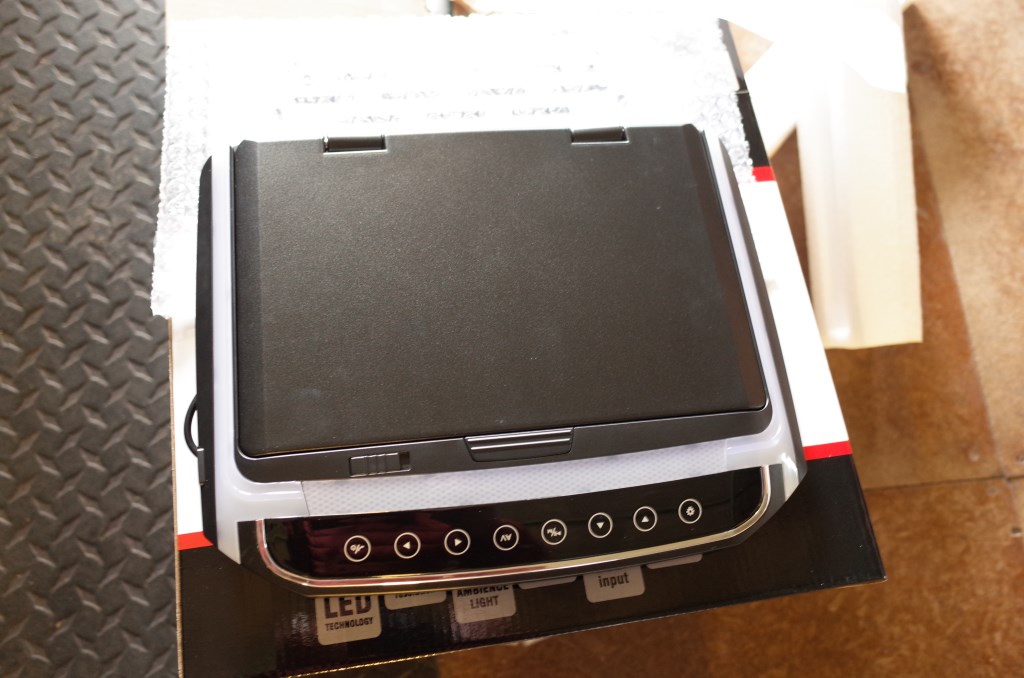

| 取り付ける商品はこちら 超お気に入りのフリップダウンモニター 10インチの超軽量タイプで 金属フレームが無い場合も安心して取り付け出来ます。 しかも映像もかなりきれいでHDMI入力対応なのがすばらしい |
作業工程その３ | |
| 室内灯連動機能とかはありますが使いません。 |
作業工程その４ | |

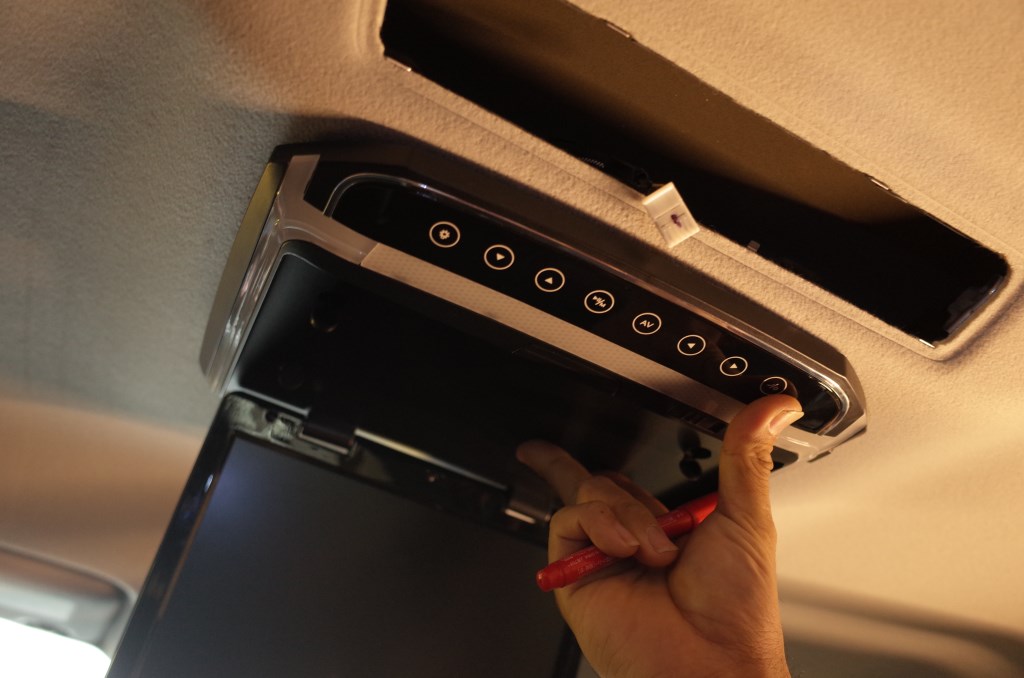

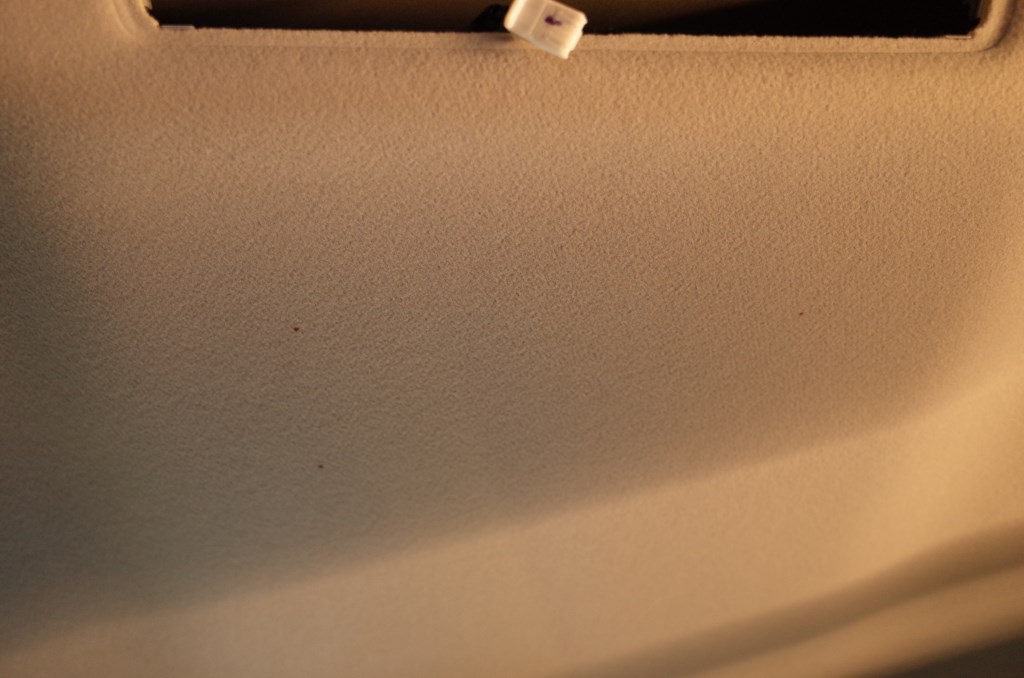

| まずはモニターの位置を慎重に決めます。 決まったらマジックで直接天井にビス位置を書き込む |
作業工程その５ | |

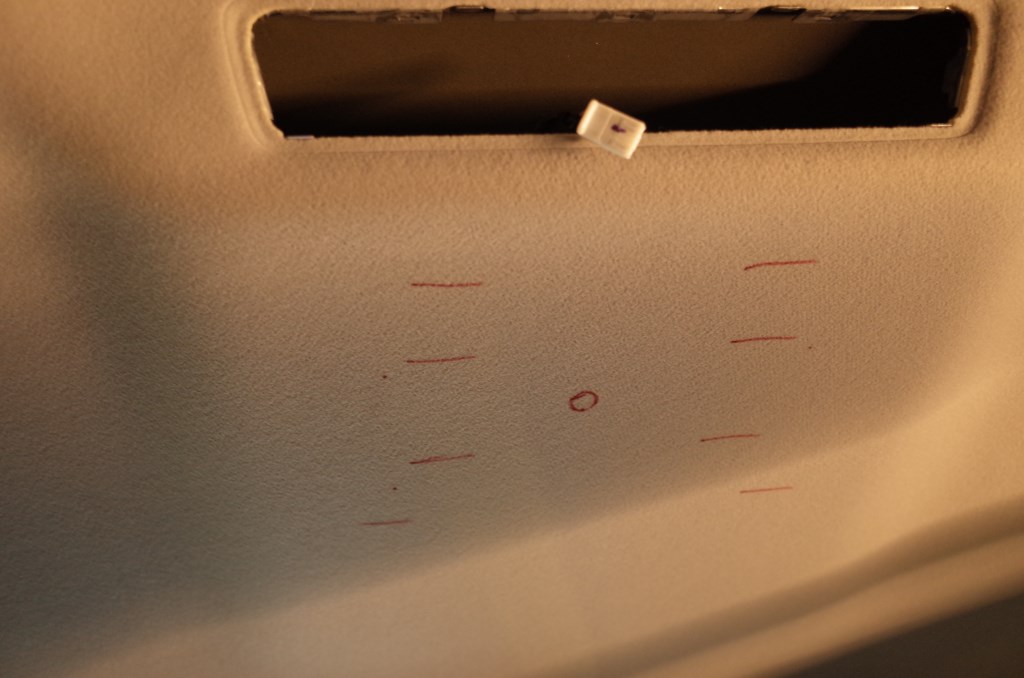

| 配線の引き込み位置は比較的大きく ビス位置は4箇所もあれば十分ですが なるべく金属フレームに当たるように複数書き込みます。 |
作業工程その６ | |

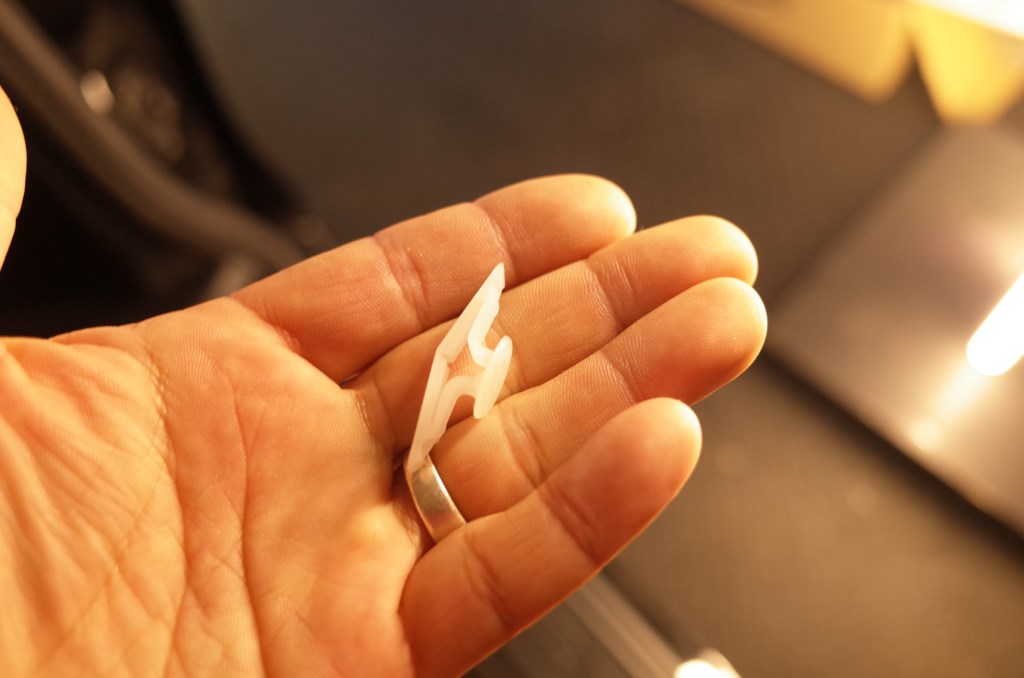

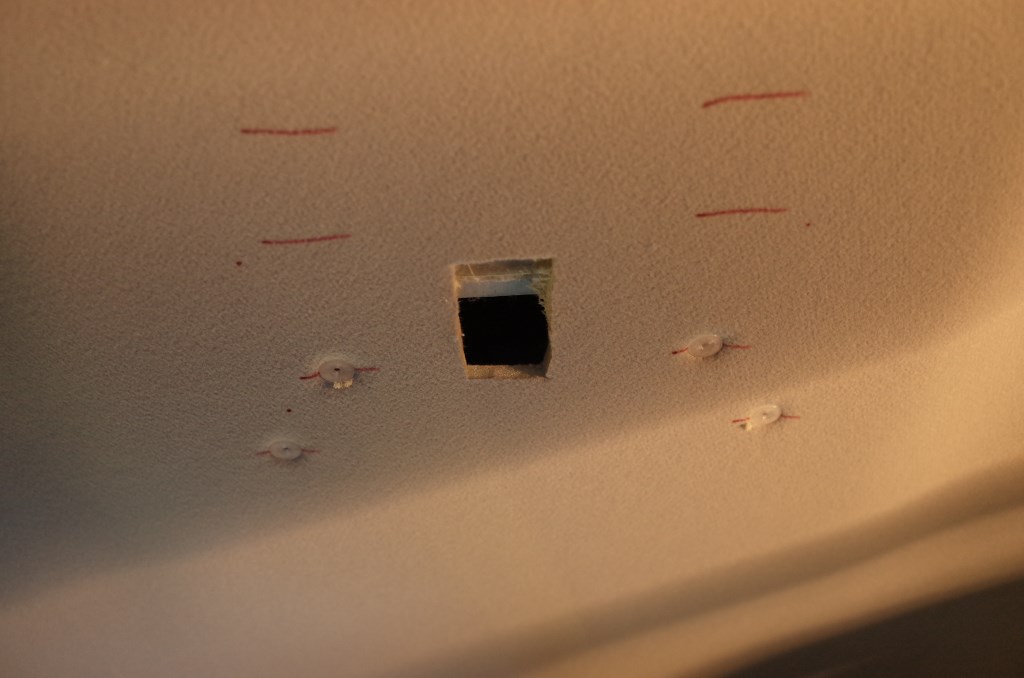

| あとはボード用アンカーを使って 固定用ビス穴を取り付けます。 |
作業工程その７ | |

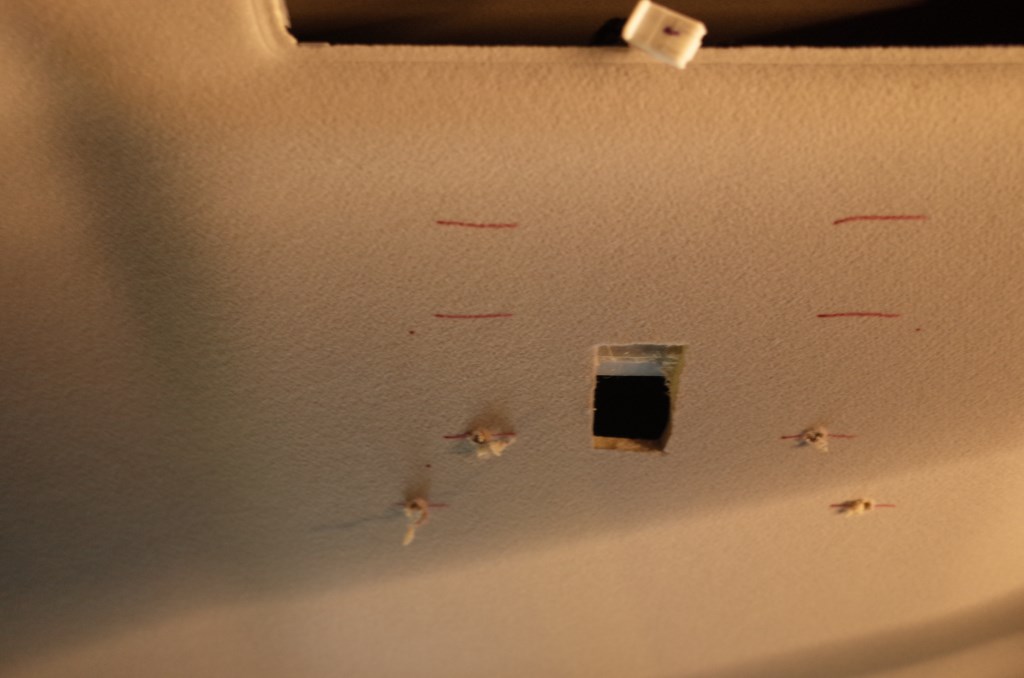

| 下穴を開けて配線口はカッターで広く 少し金属フレームが見えてます。 金属フレームにはドリルタッピングビスでねじ込みます。 |
作業工程その８ | |
| ボードアンカーは1個1kgまで |
作業工程その９ | |

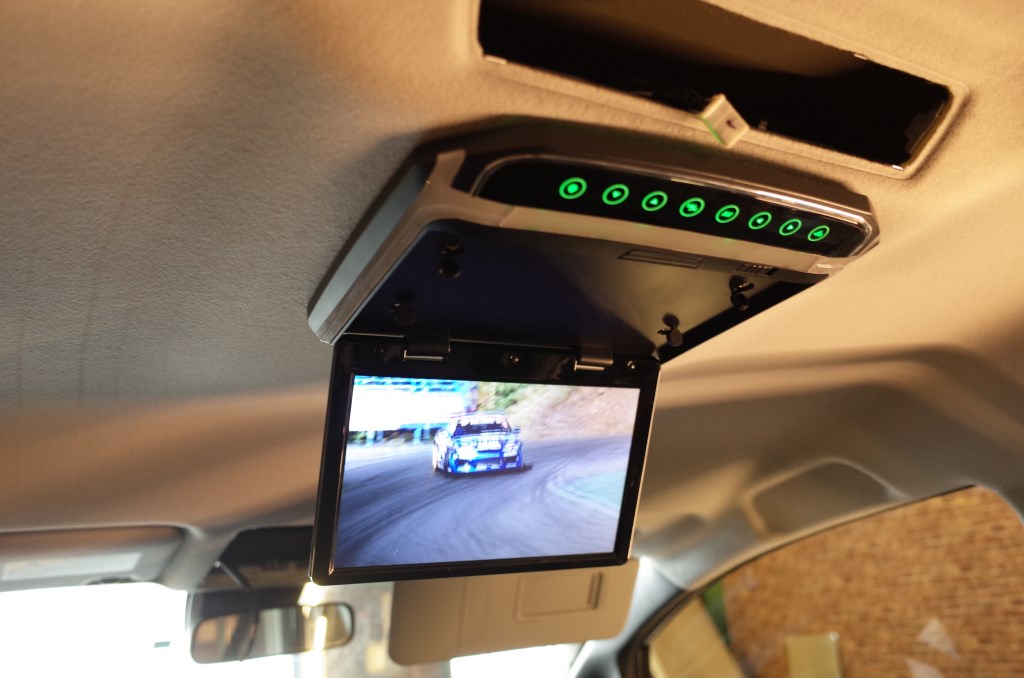

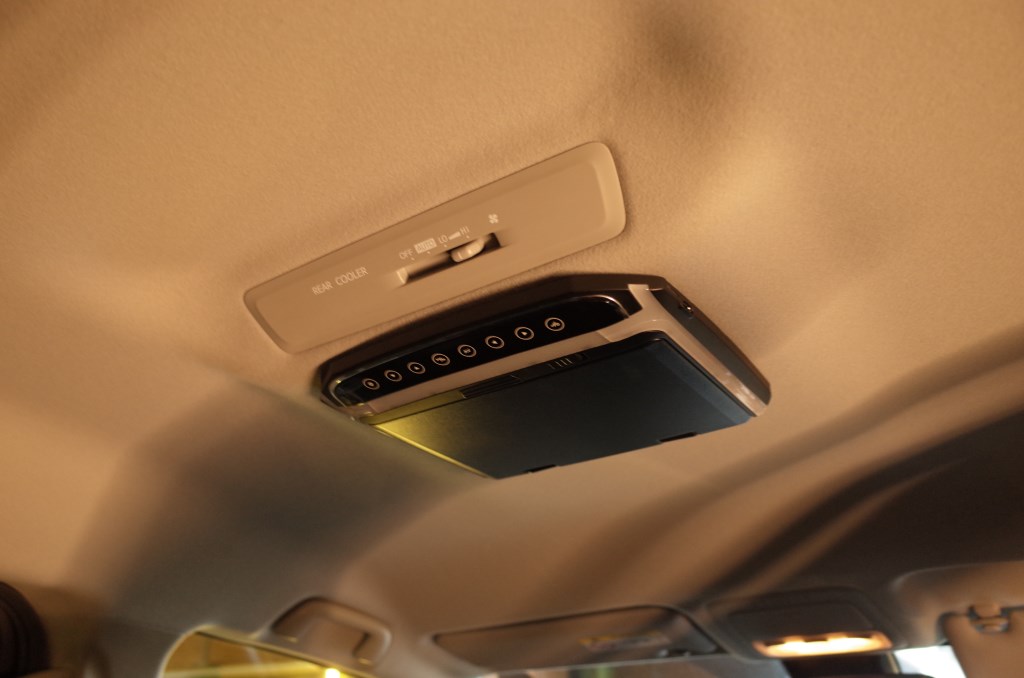

| あとはフレーム固定してモニター固定したら完成 |
作業工程その１０ | |

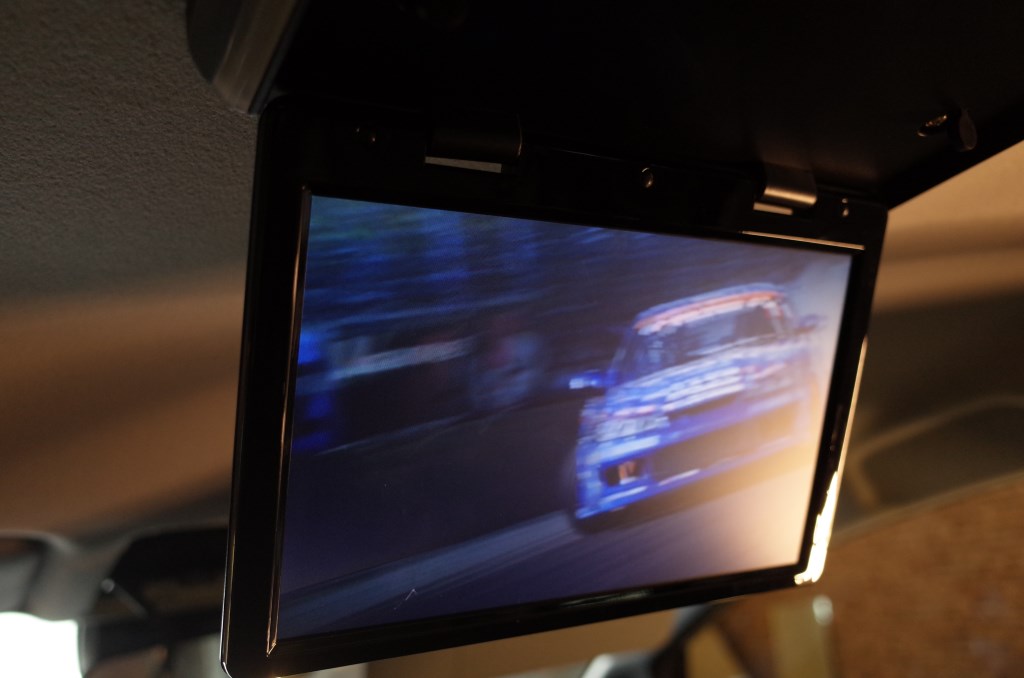

| RCA入力でこの画質 かなり良いほうだと思います。 HDMI入力にするともっと良くなります。 |
BEFORE | AFTER |
|
|
