RCオデッセイのスピードメーターLED打ち替え（色替え）

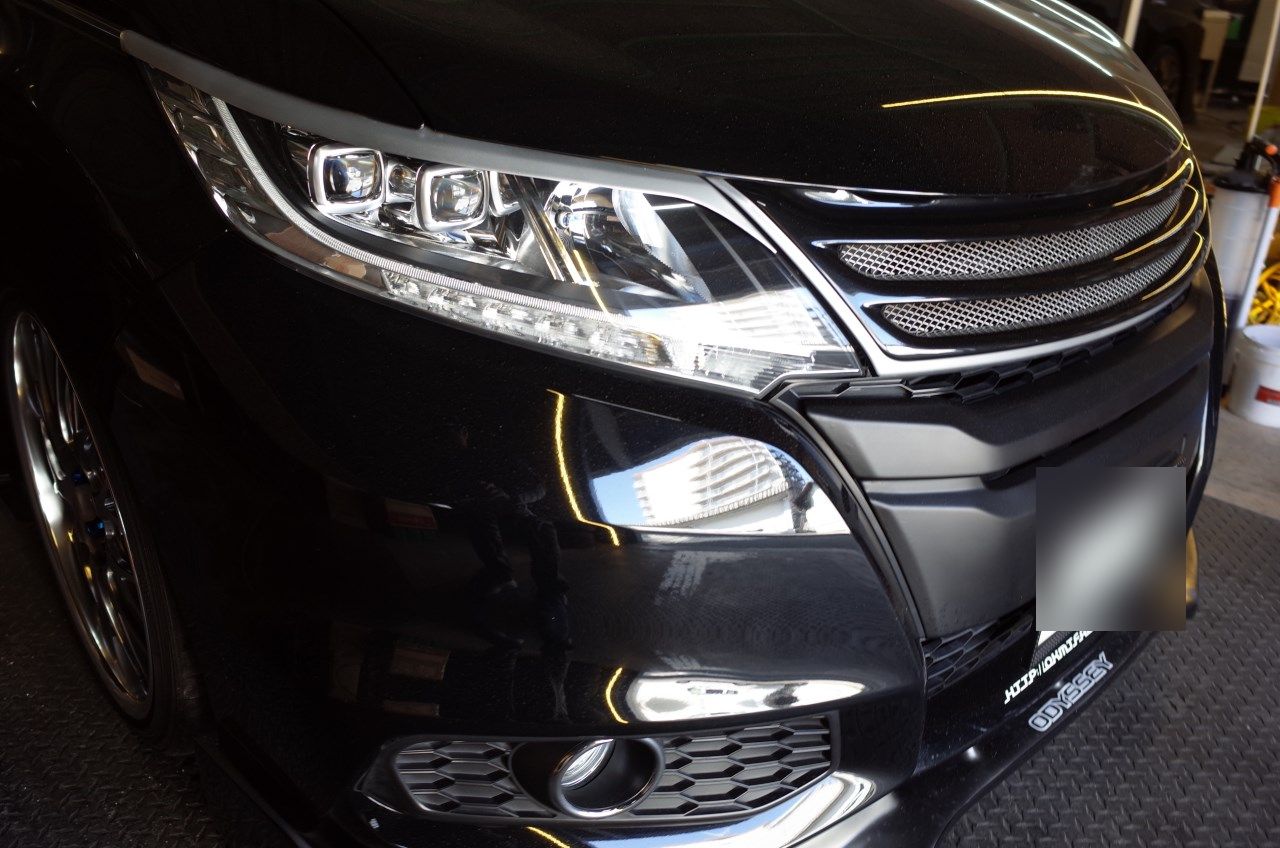

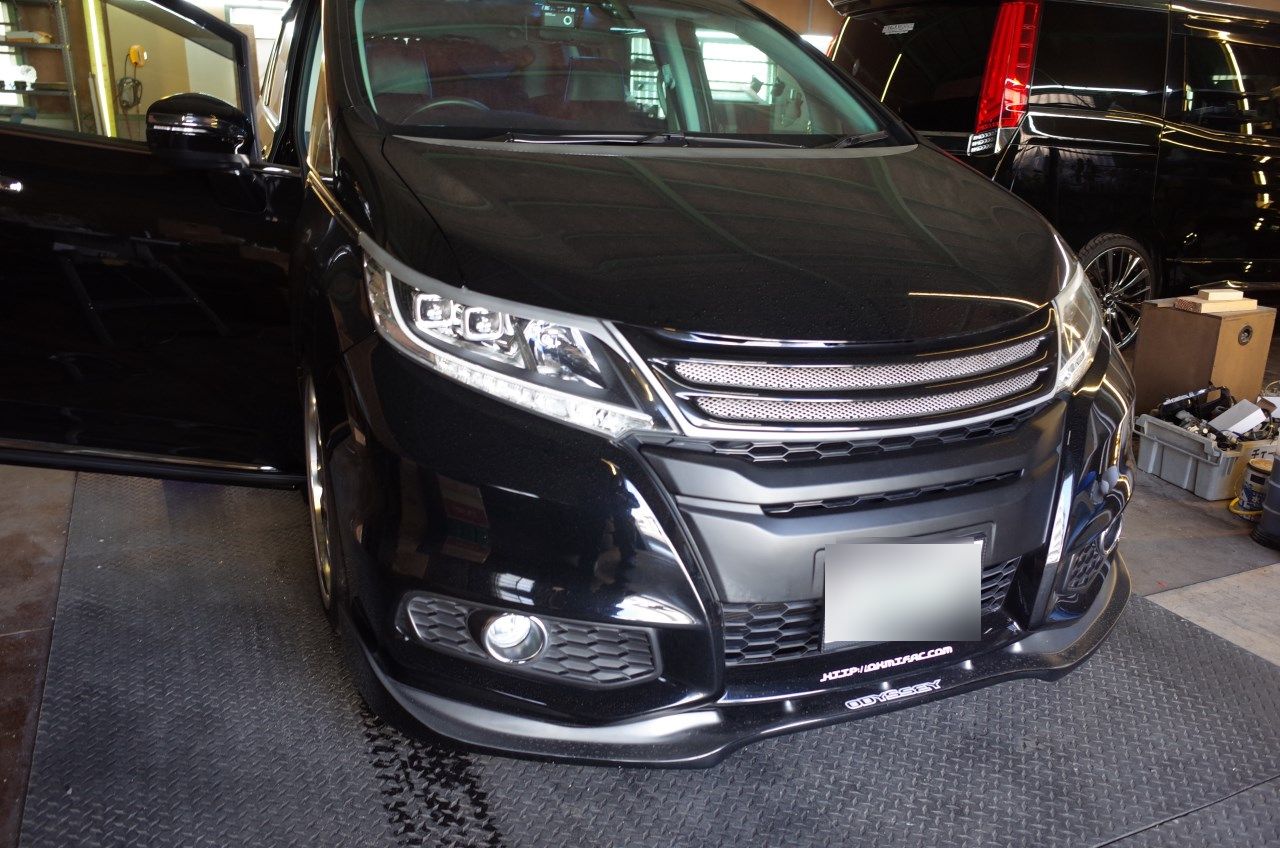

RC系のオデッセイでスピードメーターのLEDを青色に打ち替えしました。

RC オデッセイのスピードメーターを青色 LED に打ち替え

ハイブリッドはブルーメーターらしいのですが、なかなか中古部品でも出てきません。新品部品だと10万円オーバーするため、今回はLEDの打ち替えで対応しました。故障リスクはありますが気合で乗り切ります。

特殊な構造のメーターを分解するための注意点

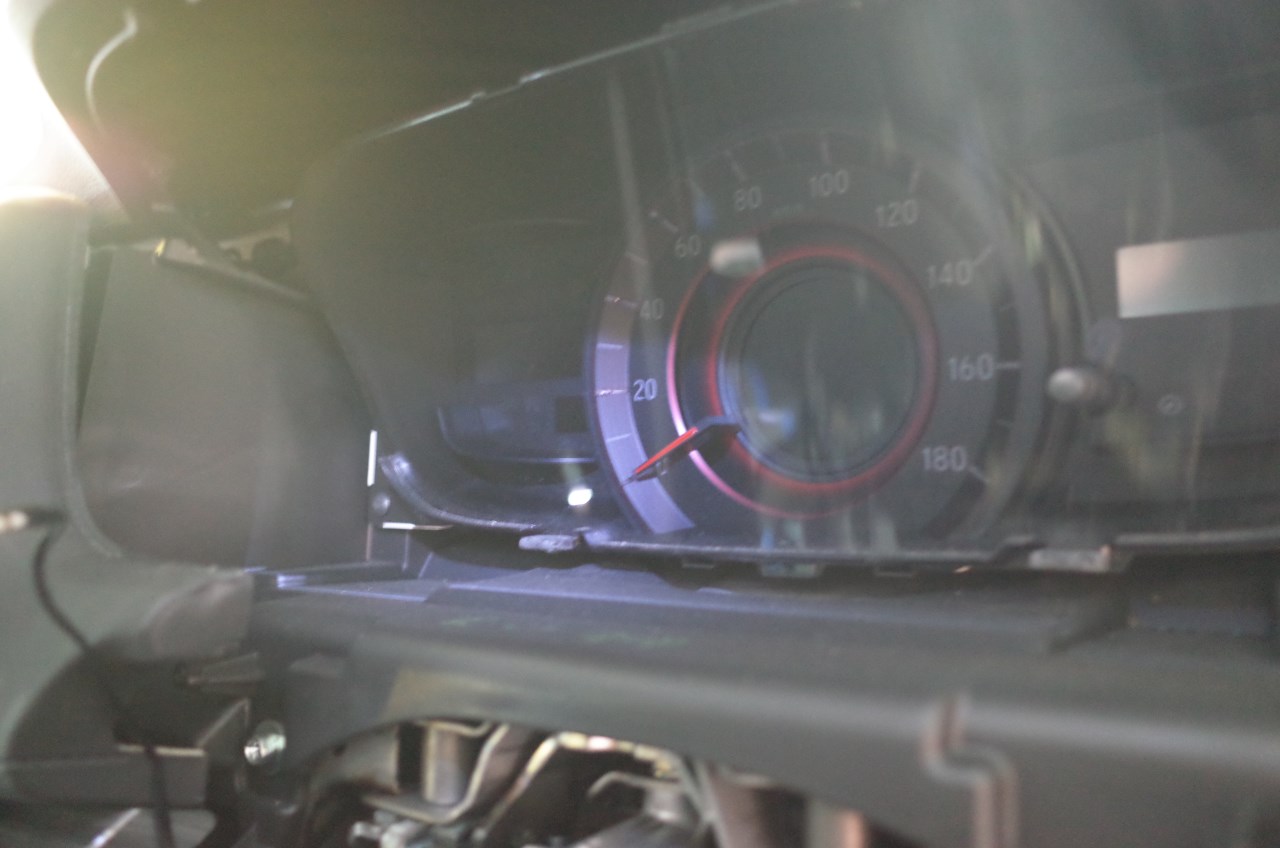

ただ、このメーターはかなり特殊で、専用工具がないと必ず針が壊れます。まずスピードメーターを外しますが、この車両はメーターを外すまでに結構パネルをバラす必要があります。

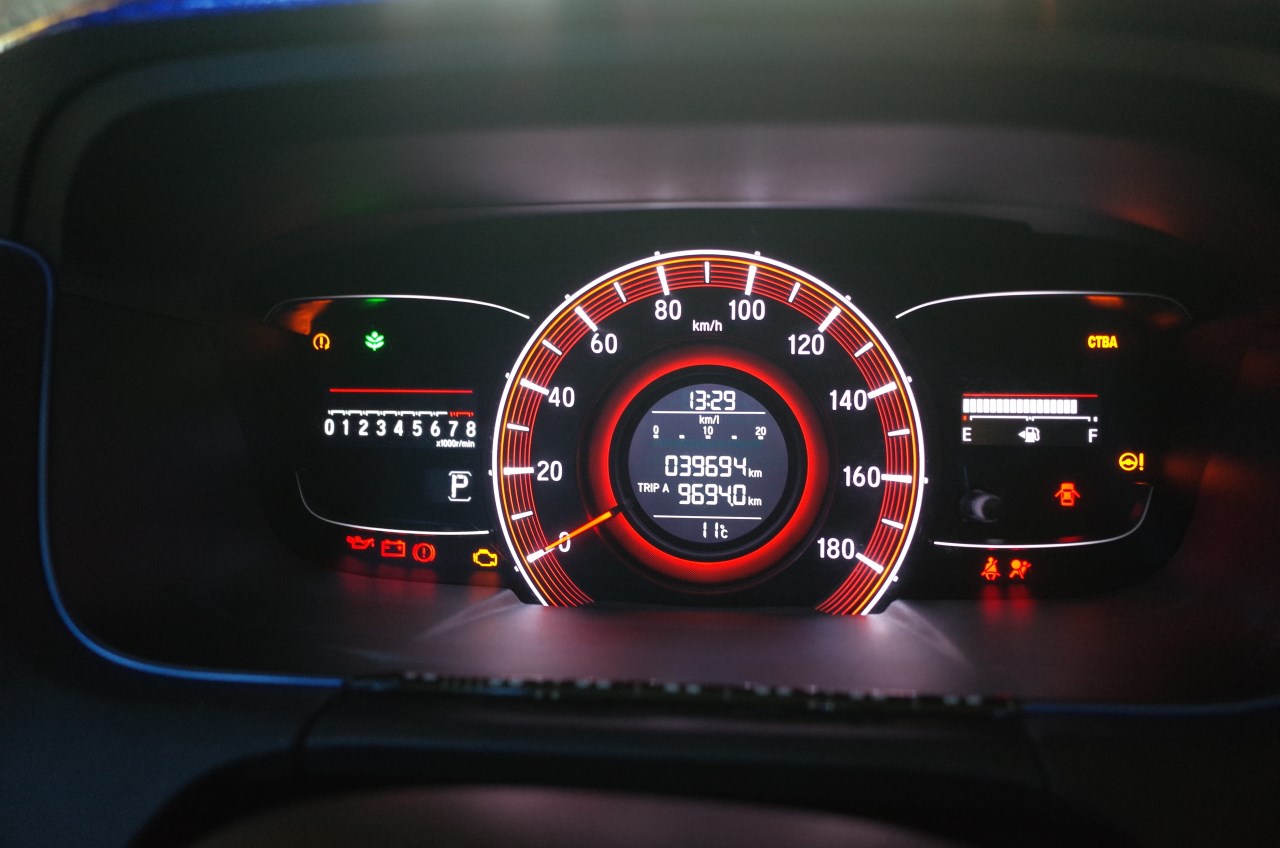

青色をメインに変更したいということで、文字色を青色に変更しました。赤いリングのデザインは文字盤に着色されているので色変更は不可です。赤い文字盤に青いLEDを入れると光が通らずに真っ黒になってしまいます。

複雑な針とギア構造を持つメーターの扱い

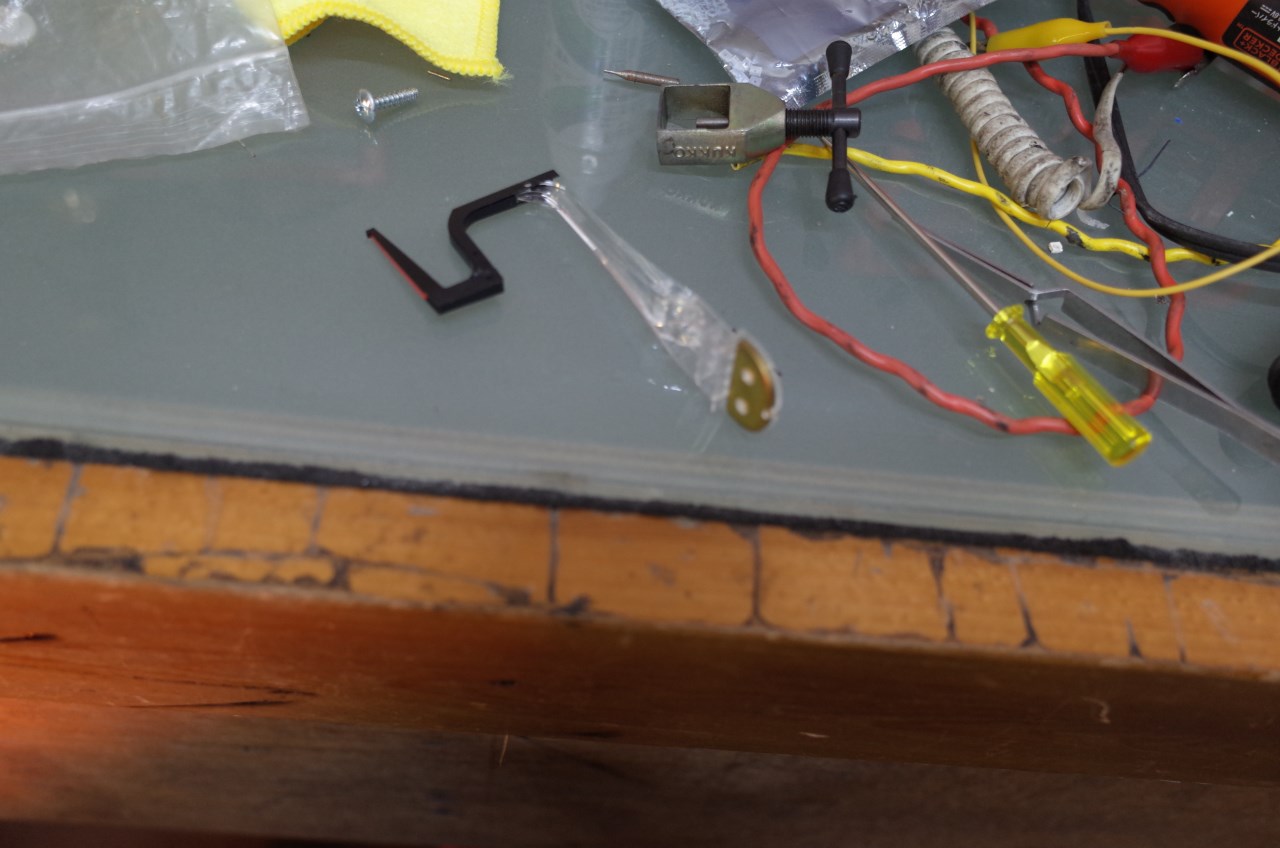

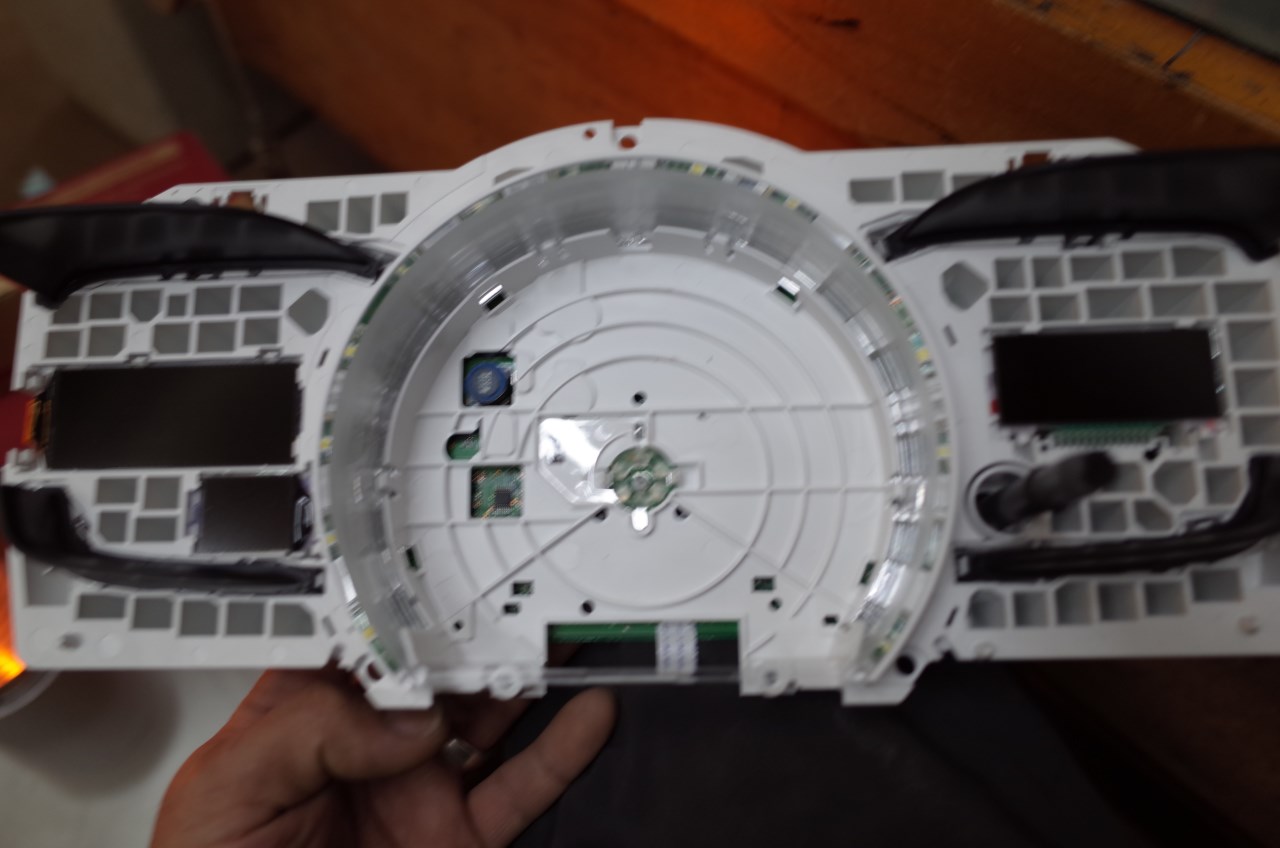

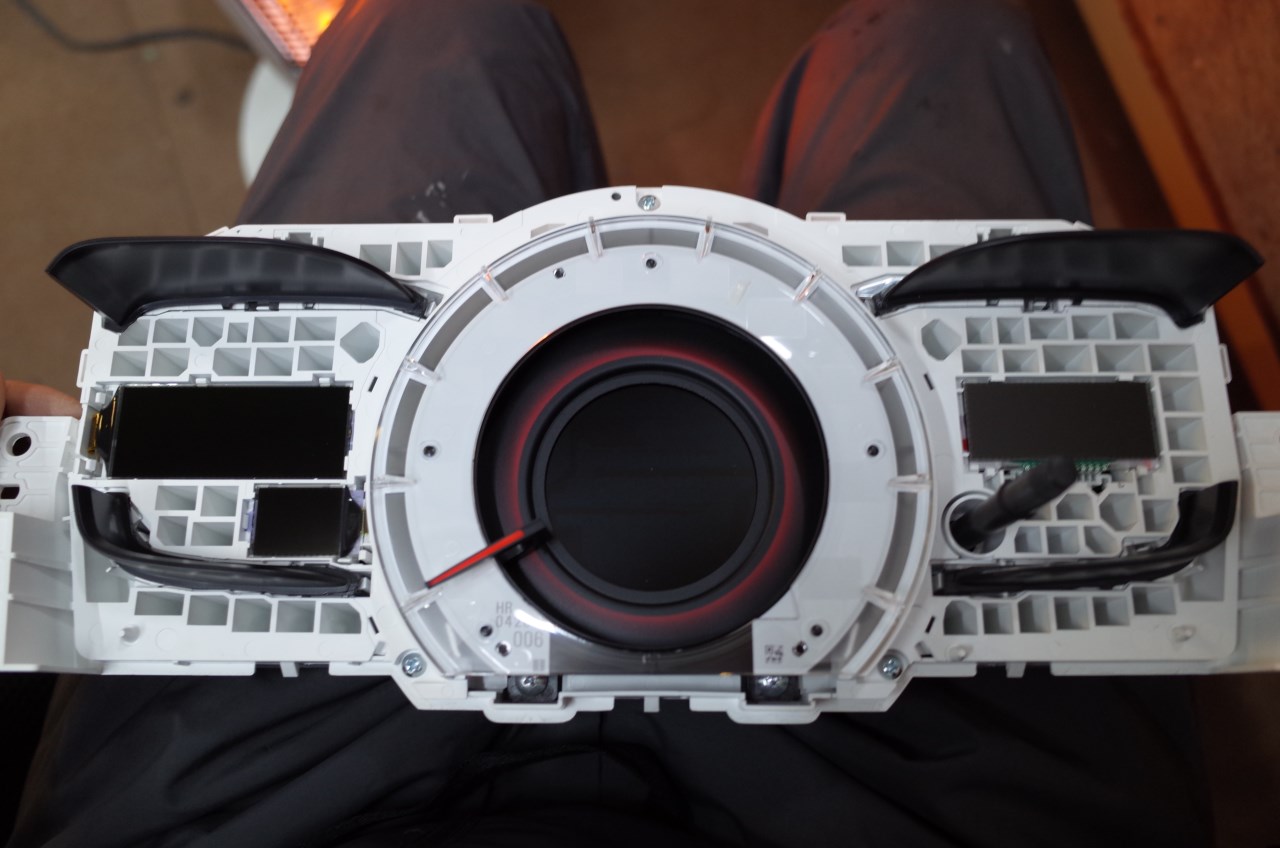

メーターをバラしていくと針がかなり特殊で芯が見えてきません。ここまで複雑にするならアナログメーターである必要が全くありませんね。これがスピードメーターの針ですが、この形状の針を支えるためにメーターの芯棒はかなり太くなっています。

抜いた針を指すときも注意が必要です。芯棒をしっかり固定しないと中のギアが損傷して全てがパアになってしまいます。

LED 打ち替えと動作確認で施工完了

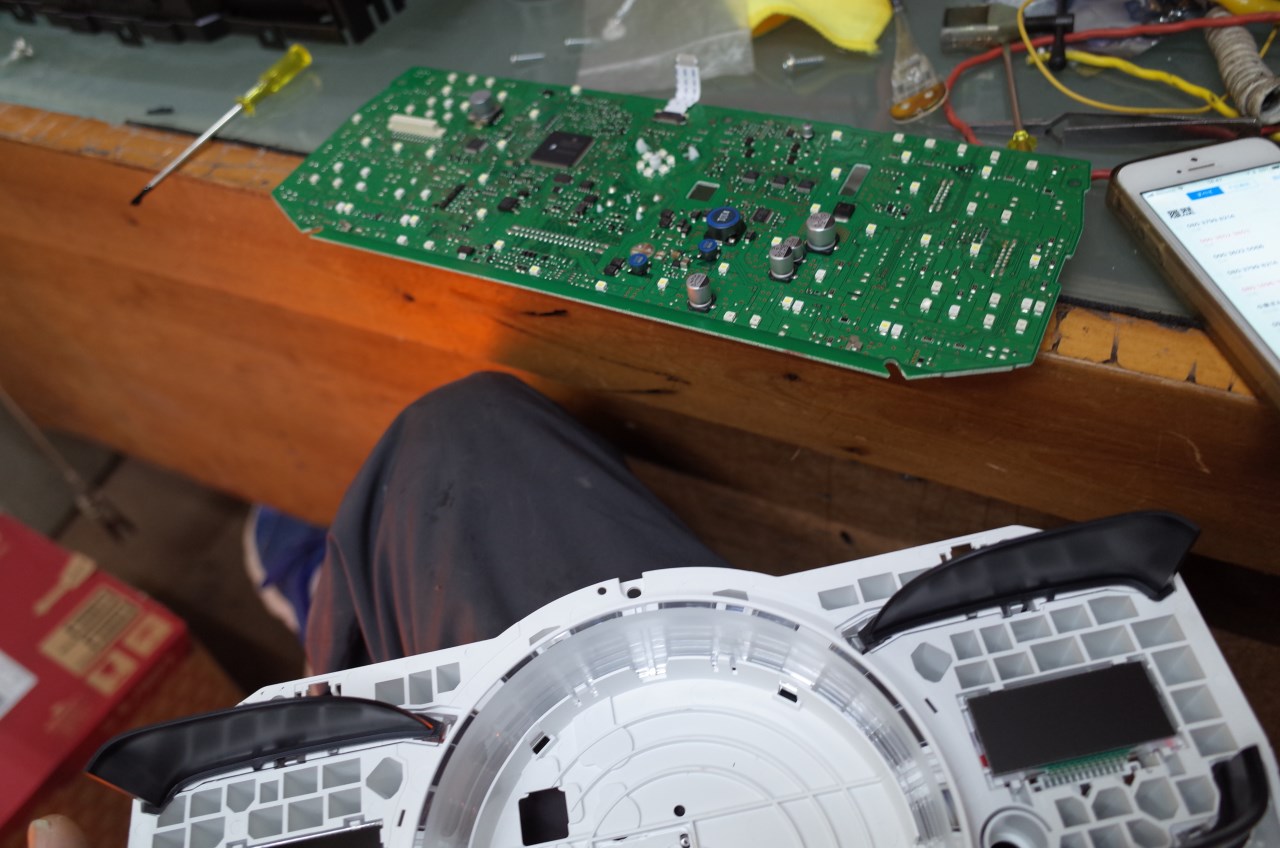

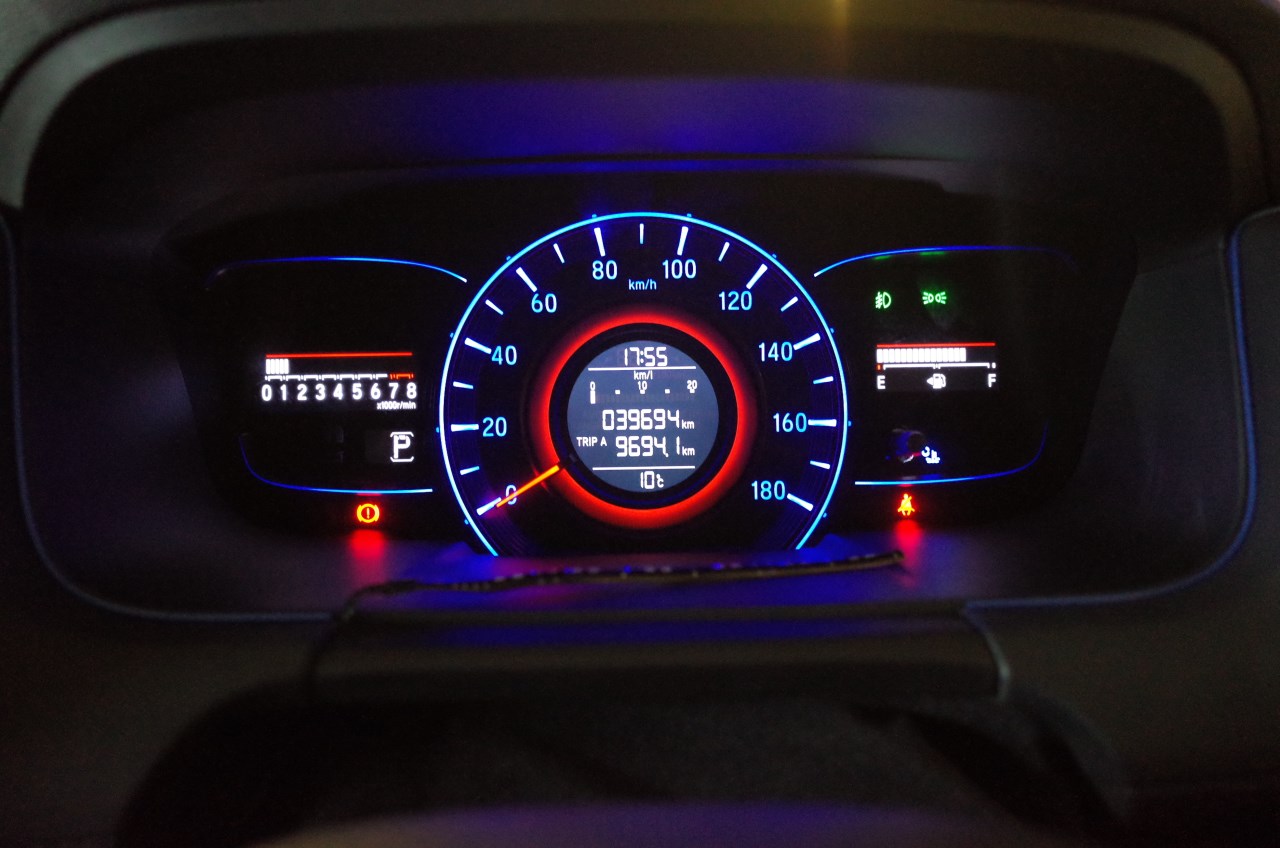

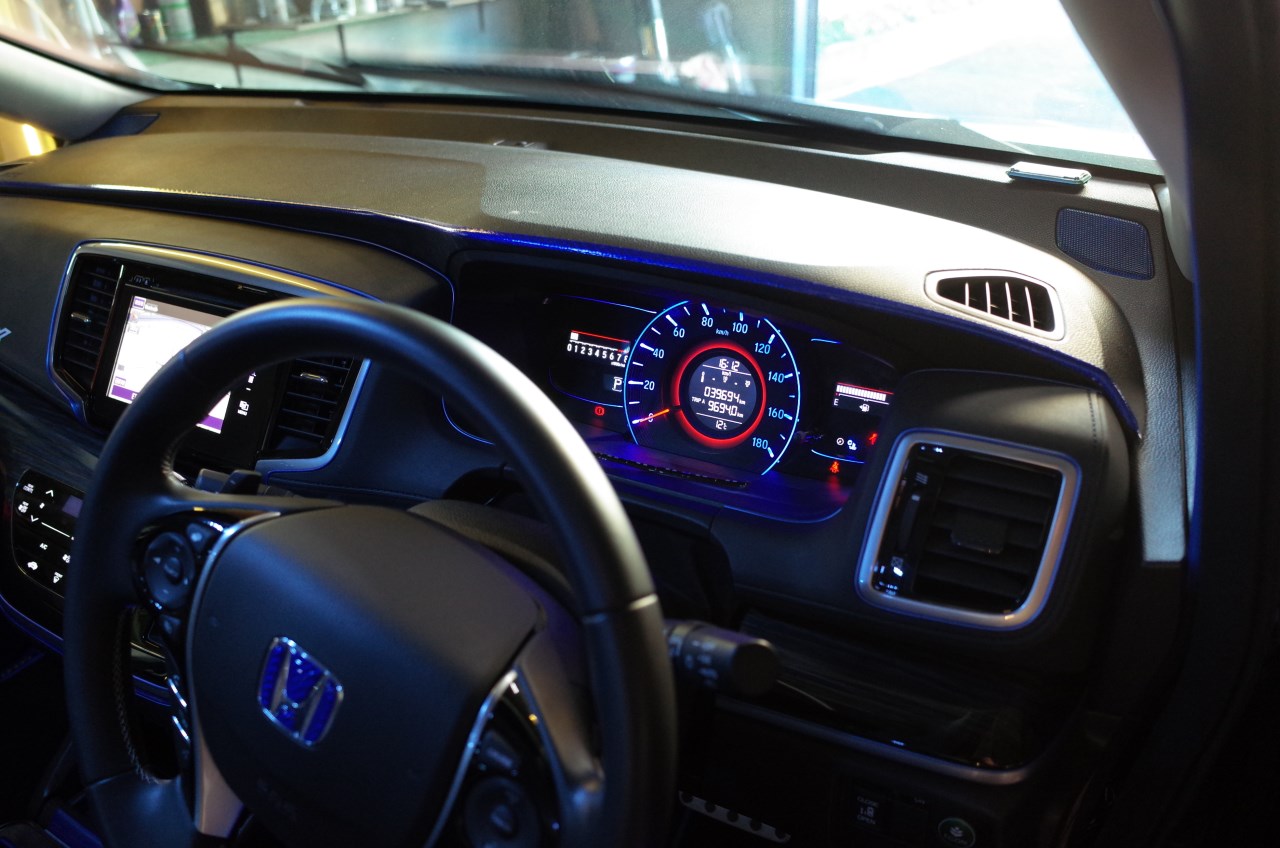

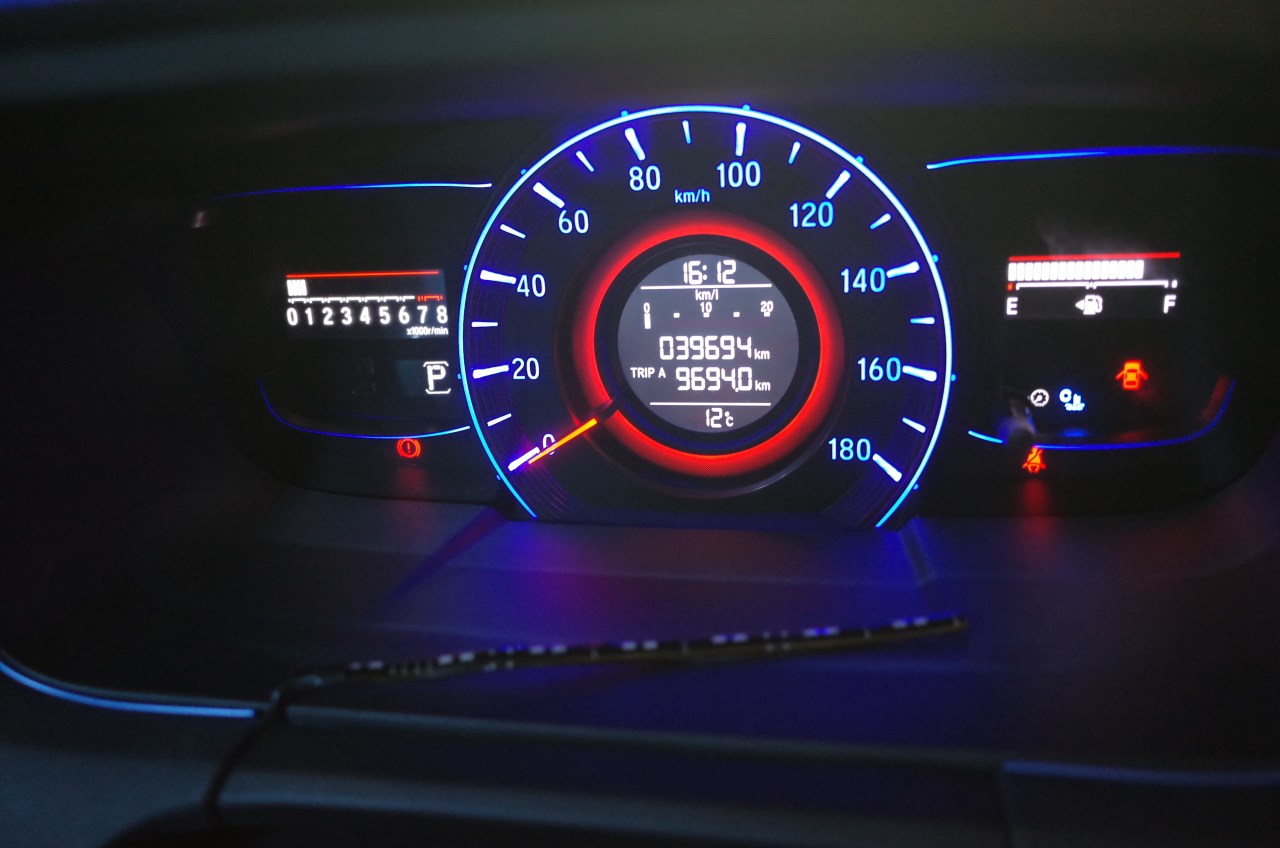

ここまで分解できればあとはLEDを打ち替えるだけなのですが、その数も半端なく多いです。すべてを組み込んで点灯チェックとメーターの動作チェックを終えて完了です。

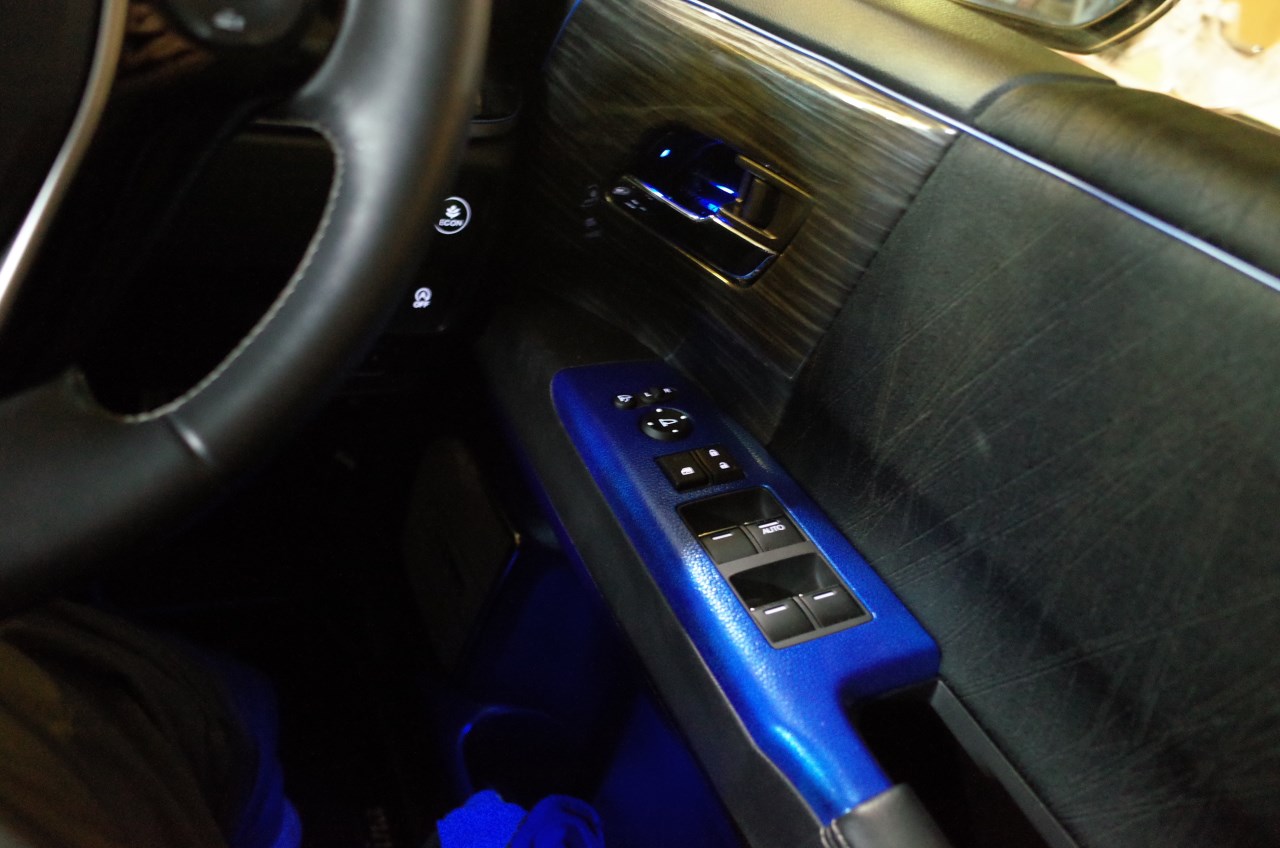

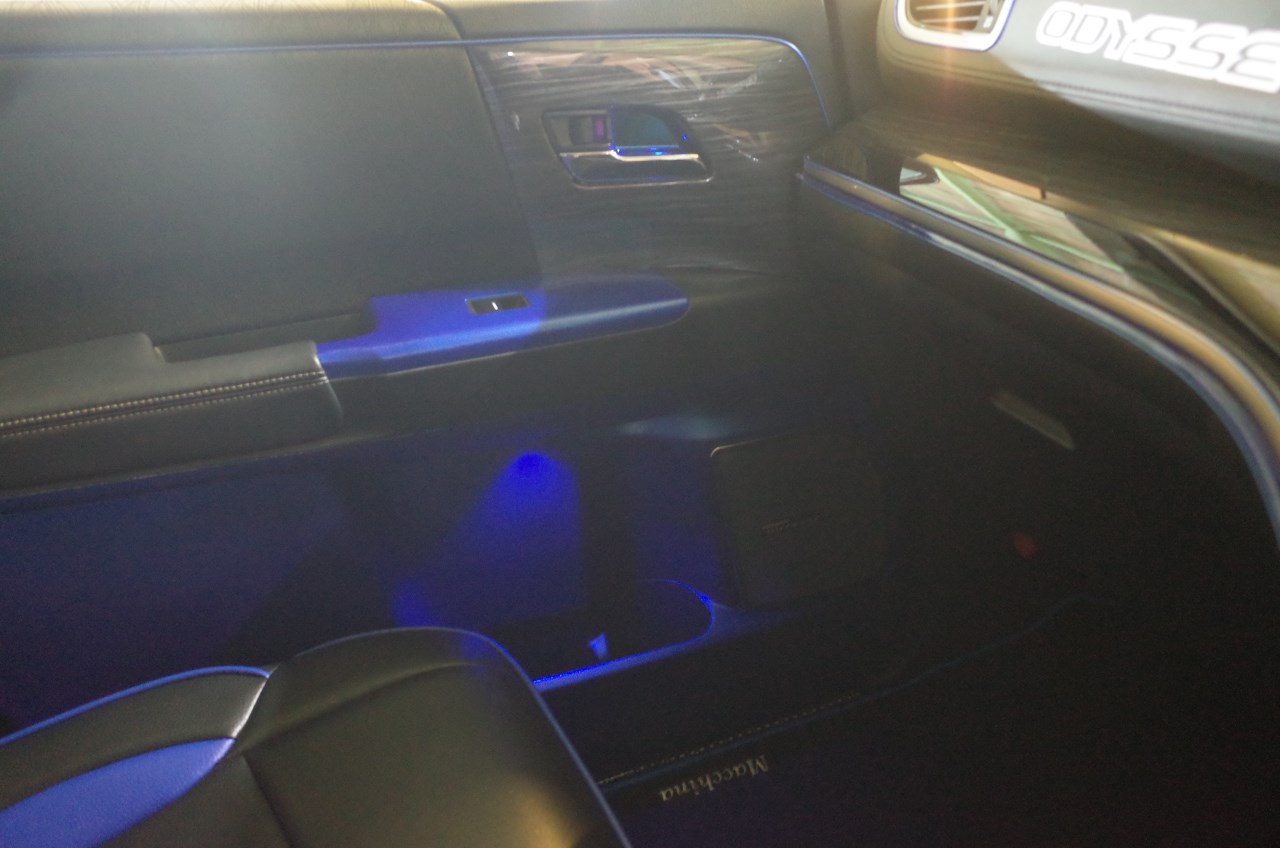

ついでにドアイルミも施工させていただきました。こちらはホンダ純正部品を持ち込みでした。
