DA6型エブリィワゴンのフットランプイルミ施工

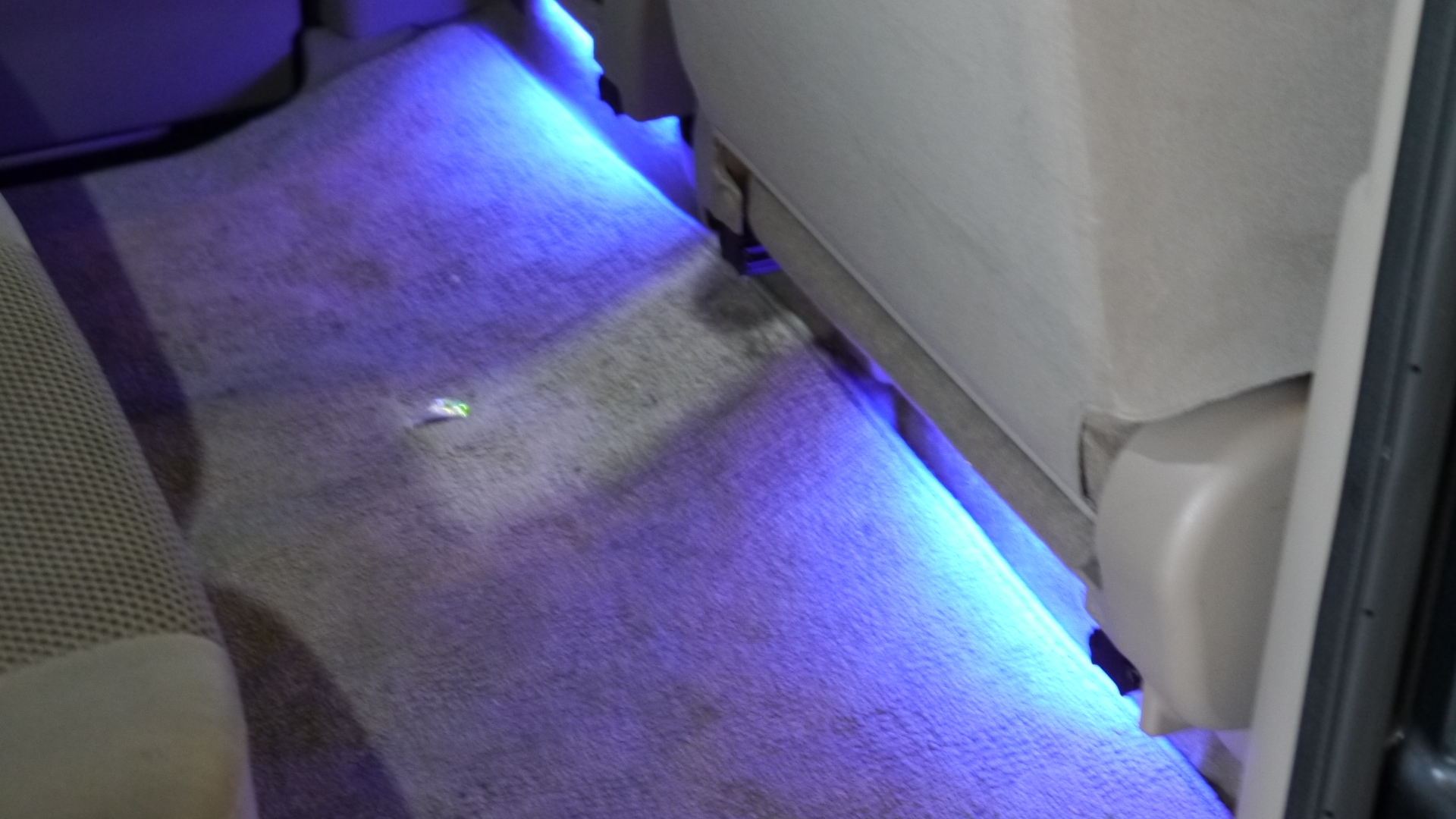

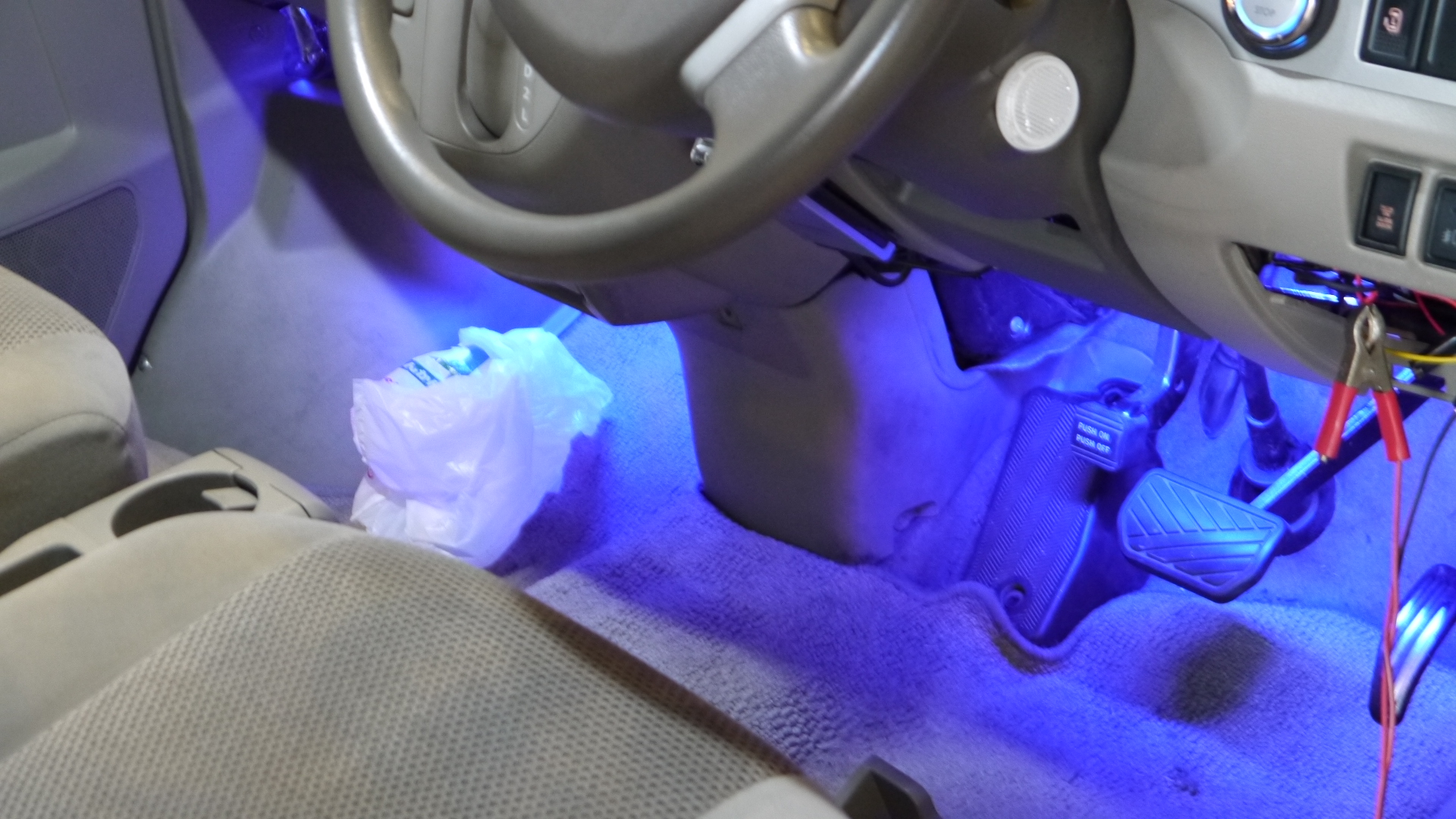

エブリィにフットランプイルミを施工しました。減光調整機能付きですので消灯することも出来ます。

DA6型エブリィワゴンへのフットランプイルミ施工概要

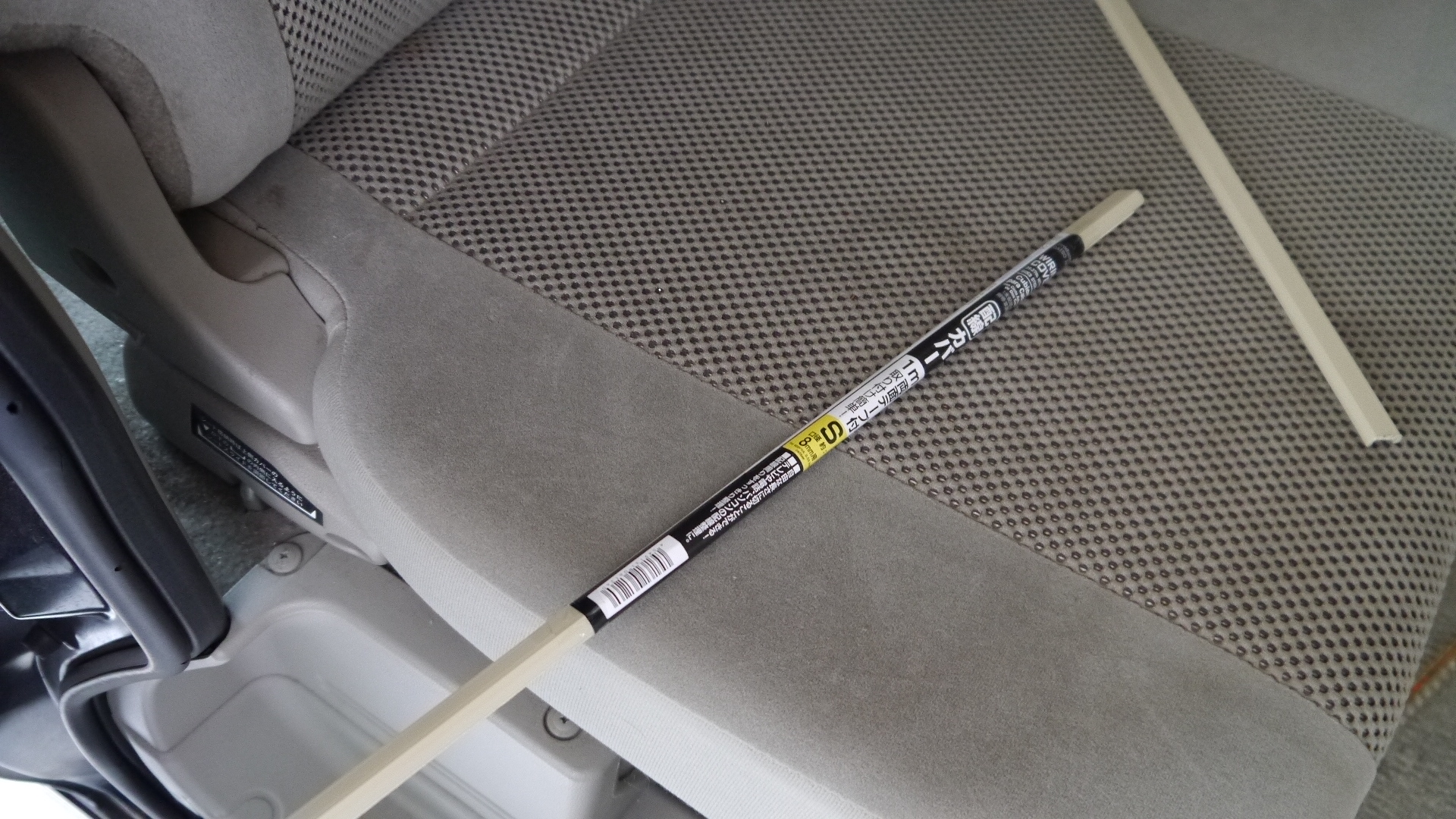

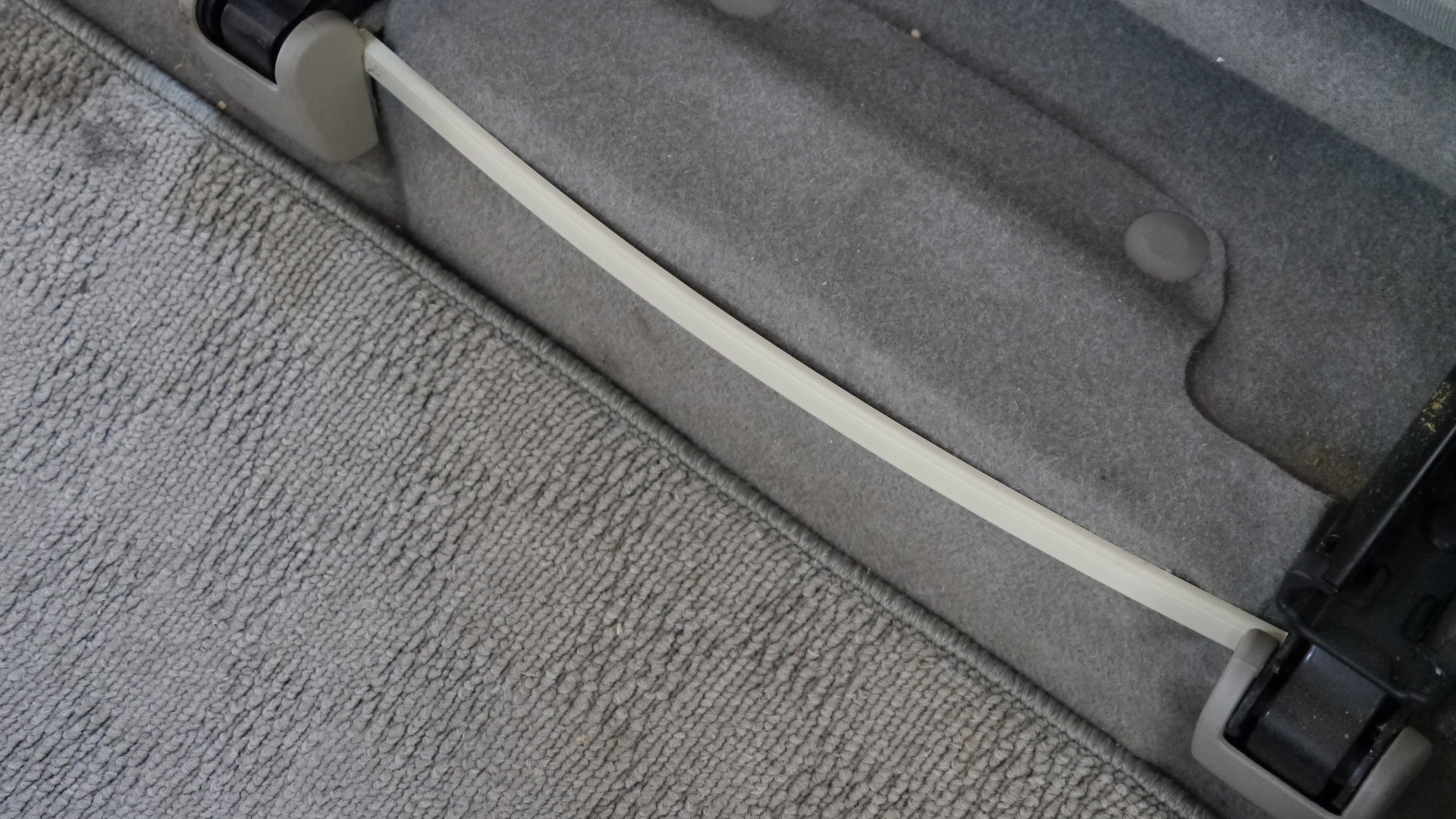

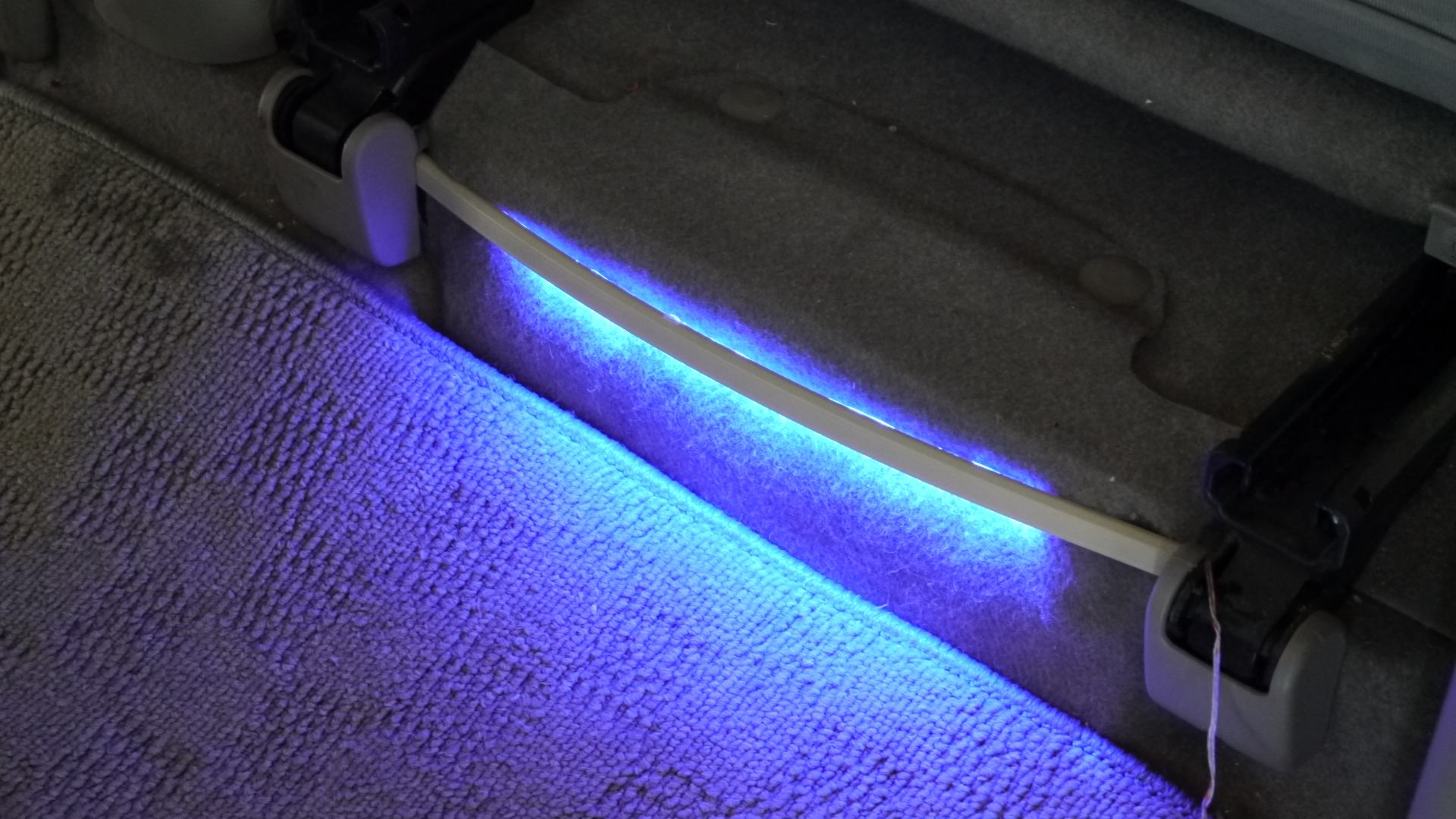

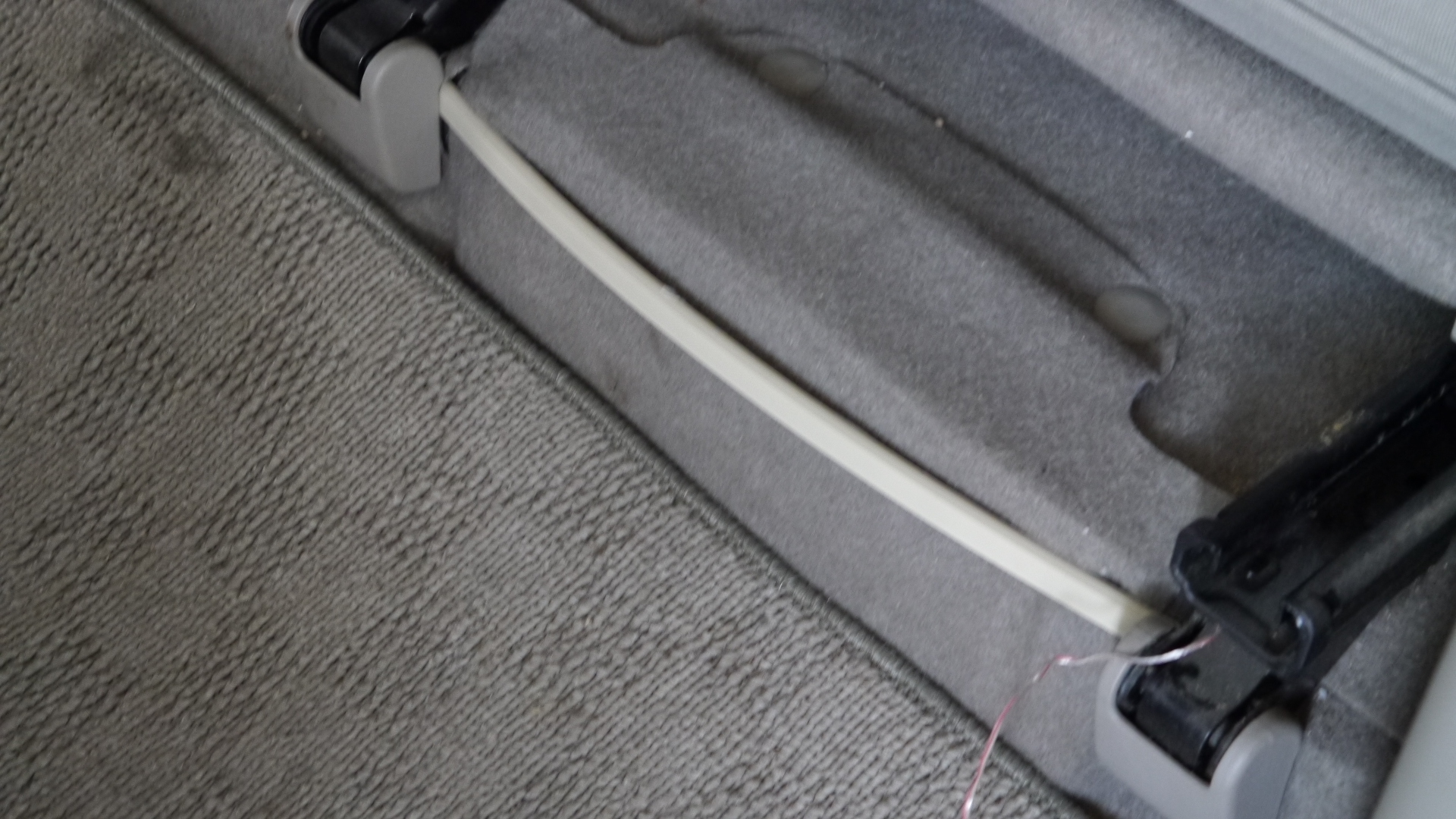

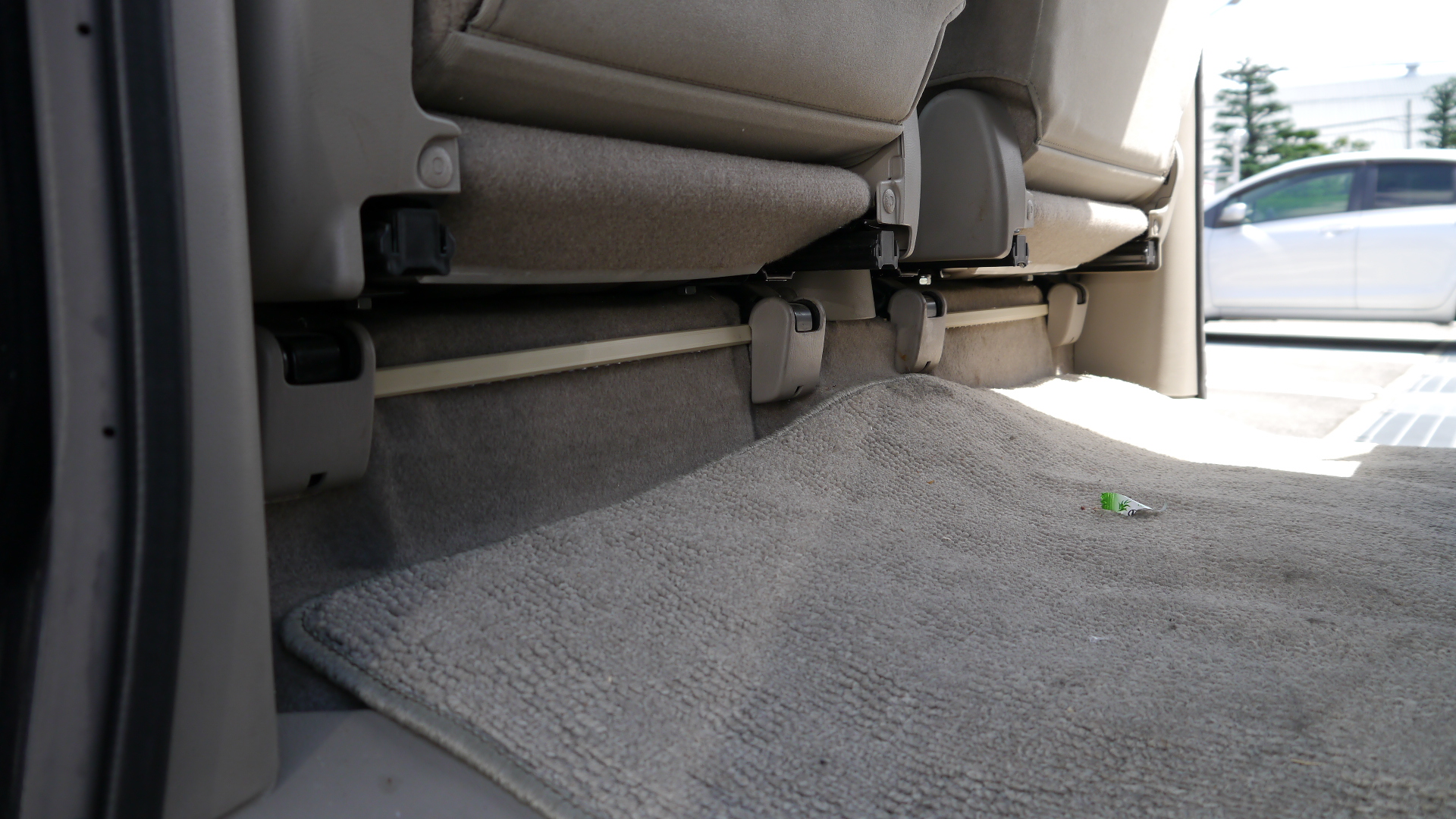

リアイルミの取り付けは配線を外側にしてシートのレールカバーの隙間にはめ込みます。かなり湾曲しますがLEDは柔軟性があるので問題ありません。左右同様に施工します。

フロント・リアステップの配線隠しと取り付け方法

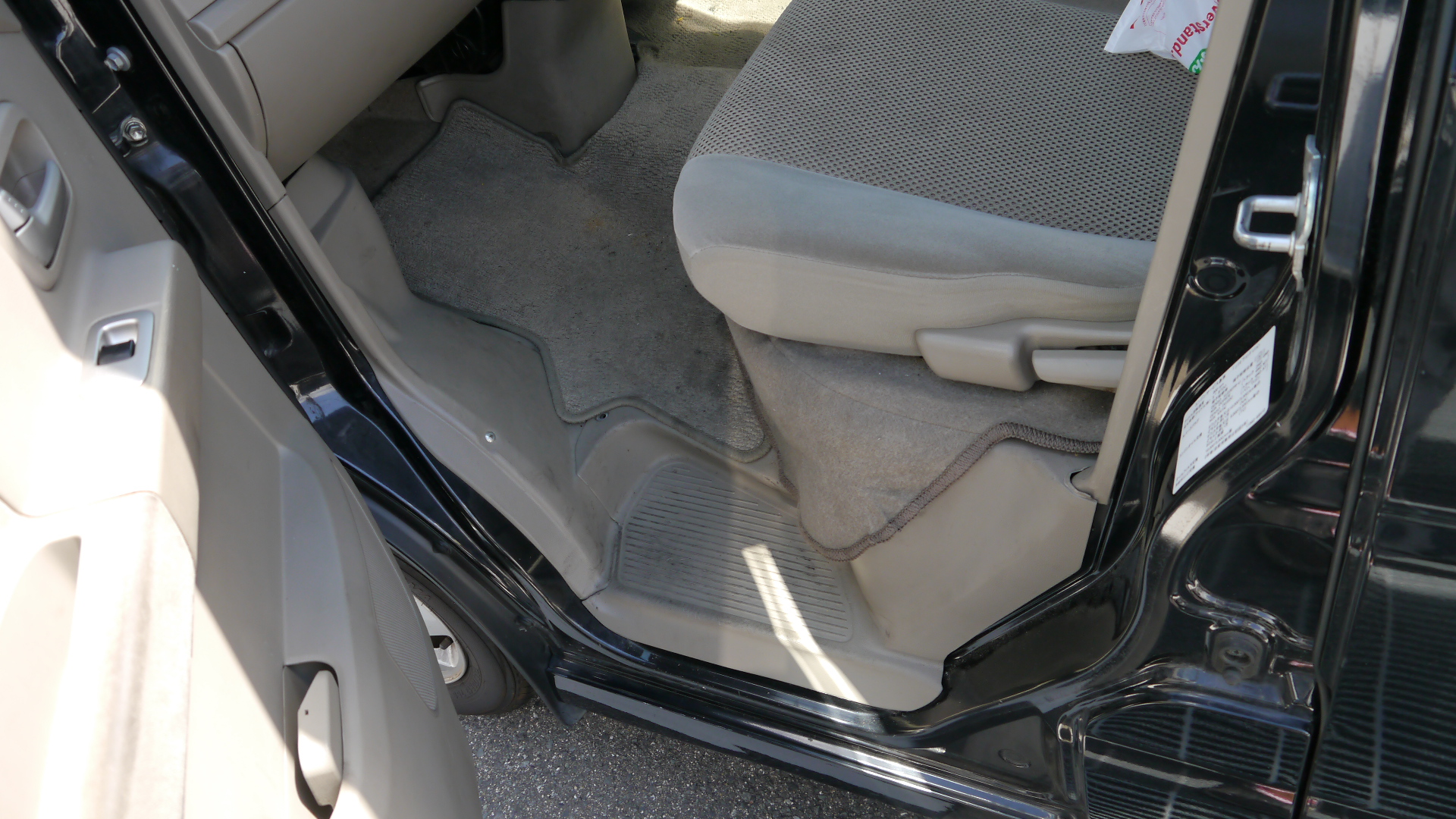

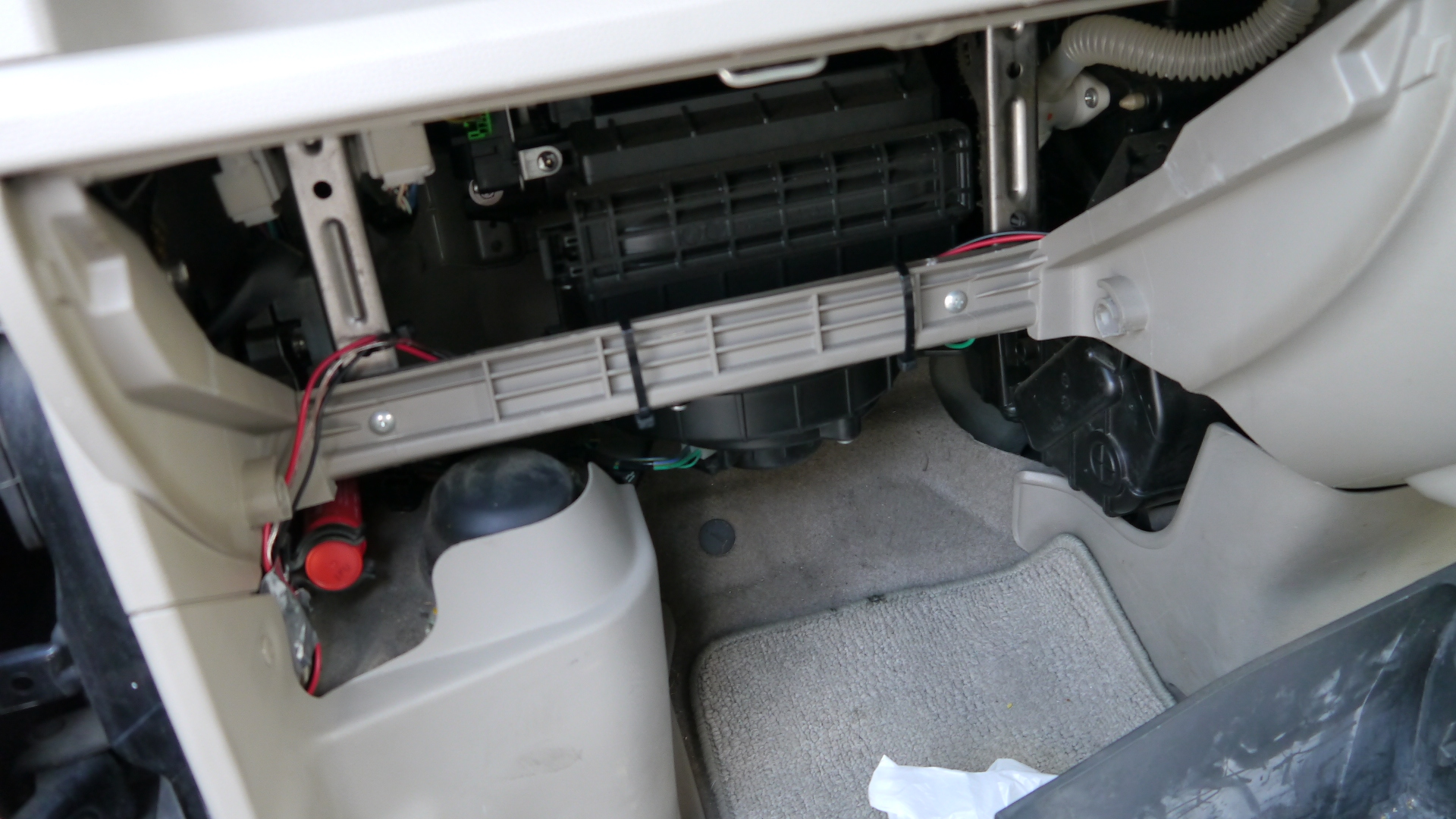

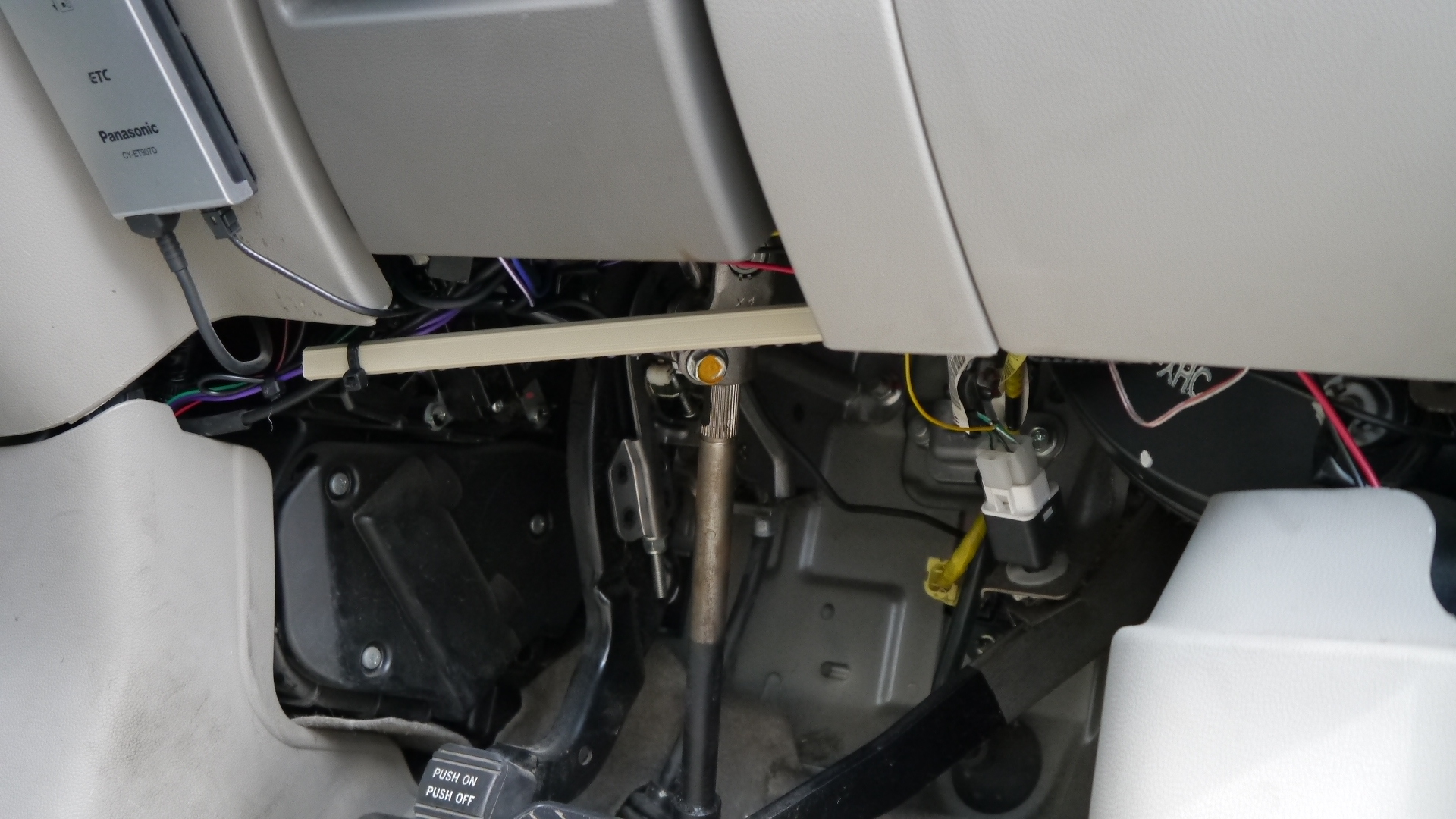

運転席側・助手席側両方のステップカバー、キックパネルを外します。配線を隠すだけなのですべて外さなくてもOKです。隙間が出来たらそこに配線を入れていきます。助手席側はコンソールBOXを外してその裏側にタイラップ等で固定し、運転席側はハンドル等に干渉しない場所に固定します。

減光スイッチの取り付けと電源接続

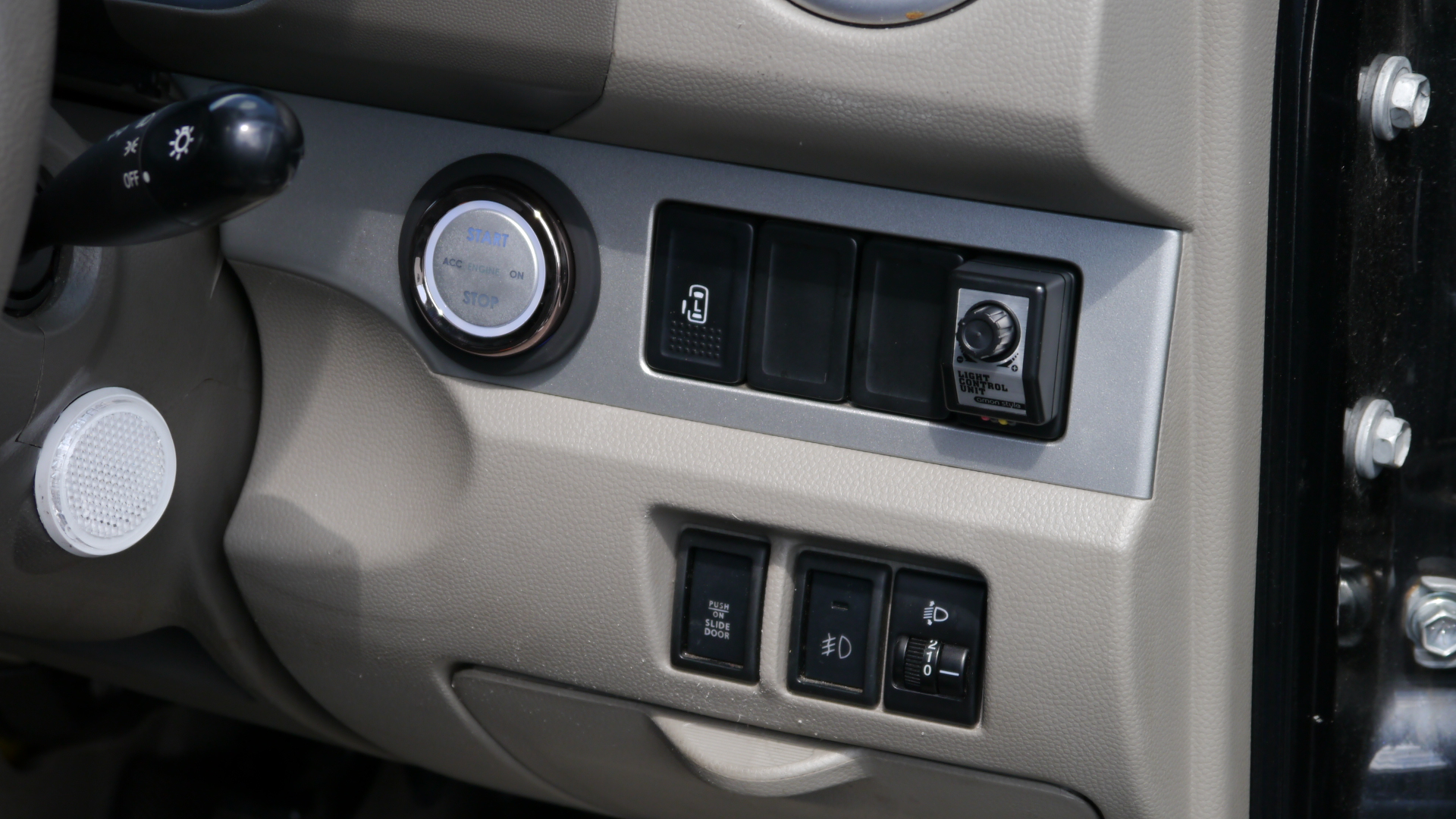

減光用のスイッチは未使用のボタンスペースに貼り付けます。配線はカバーに穴を開けて通します。カバーを使わずに埋め込んで接着剤等で固定してもいいと思います。スモール連動で動作するため、電源は周りのスイッチに入っているイルミネーション電源を分岐します。今回は赤/黄線がプラス、黒線がマイナスでした。

ルーム球の設置と両面テープの粘着性向上

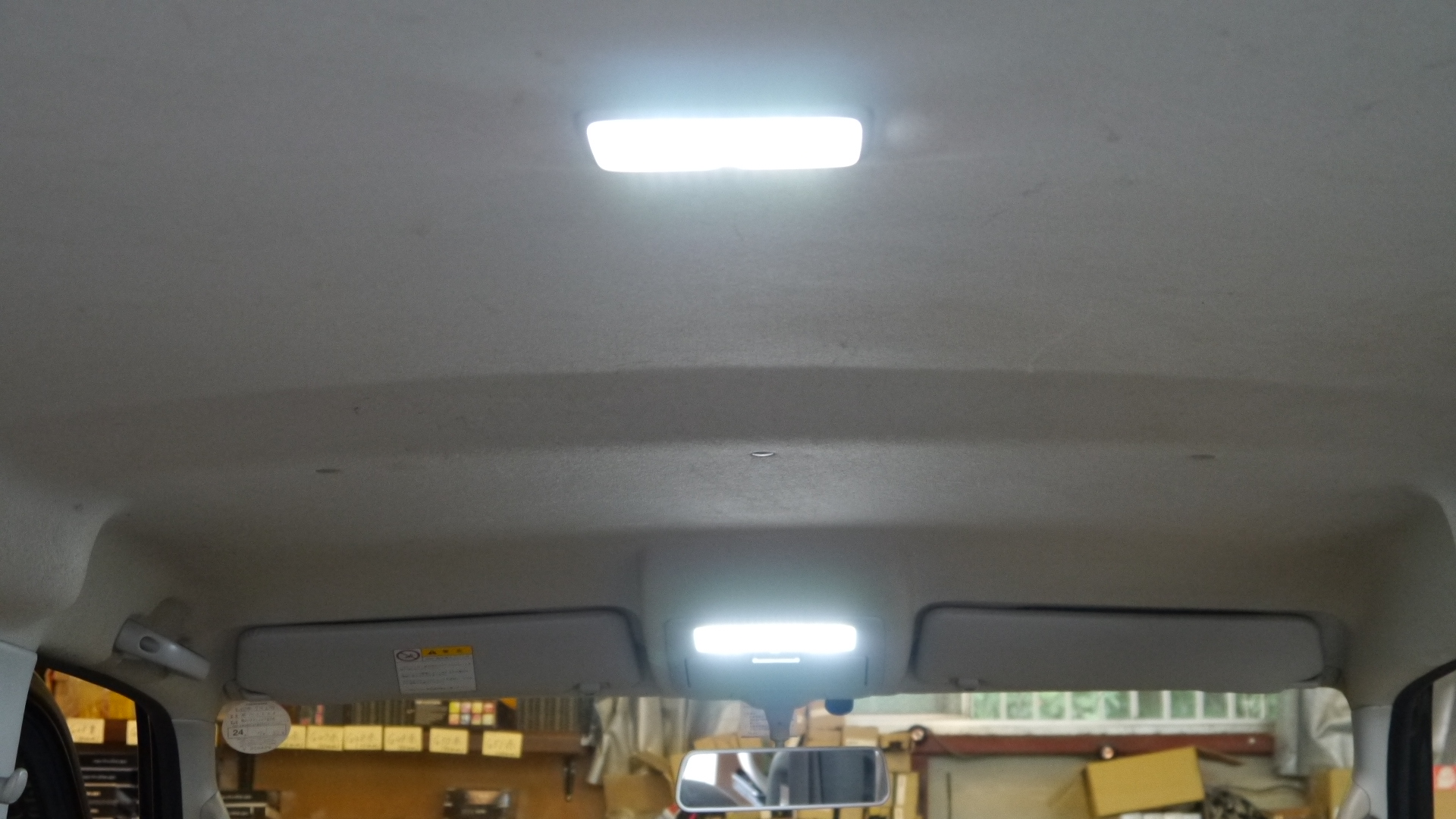

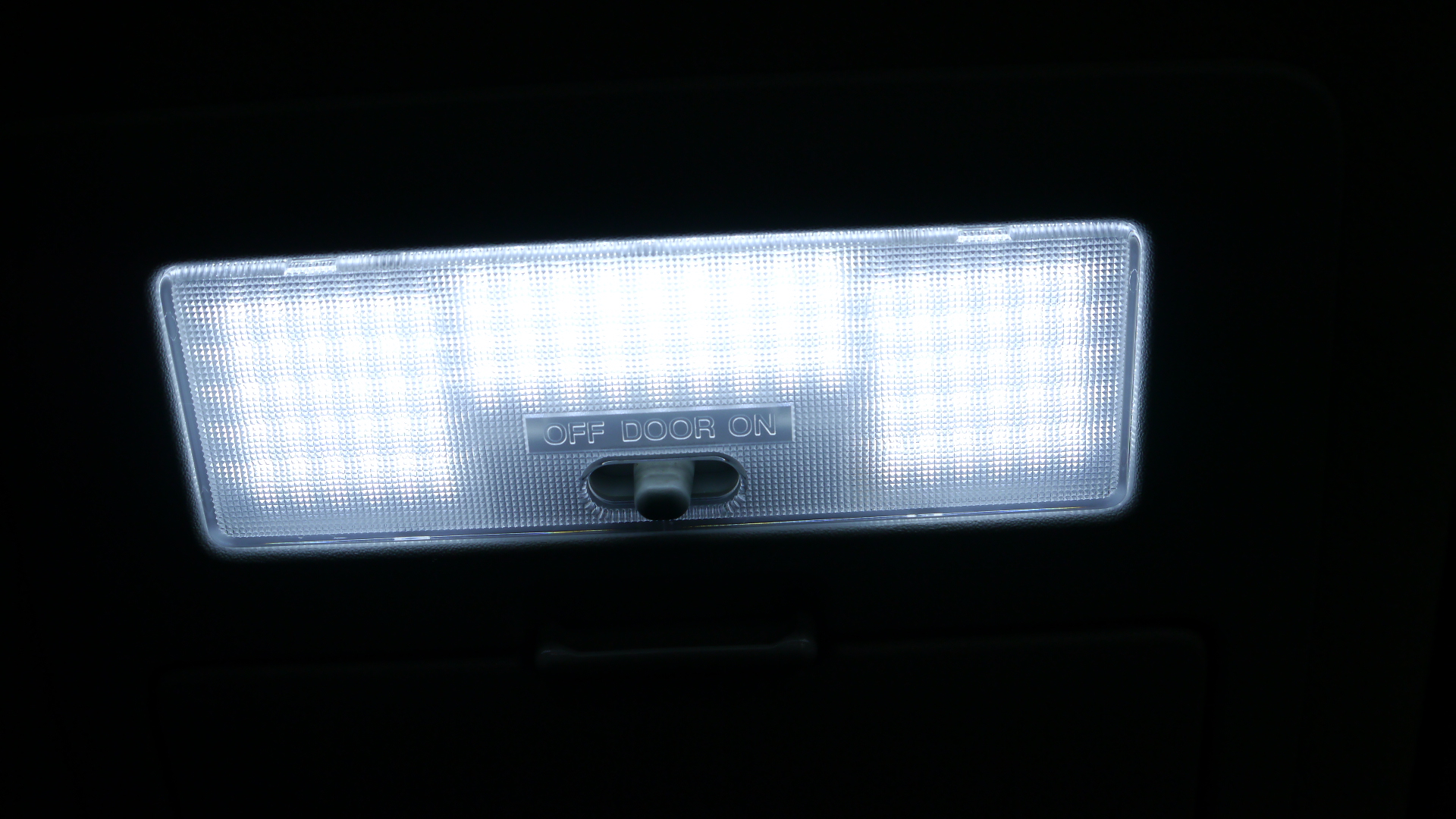

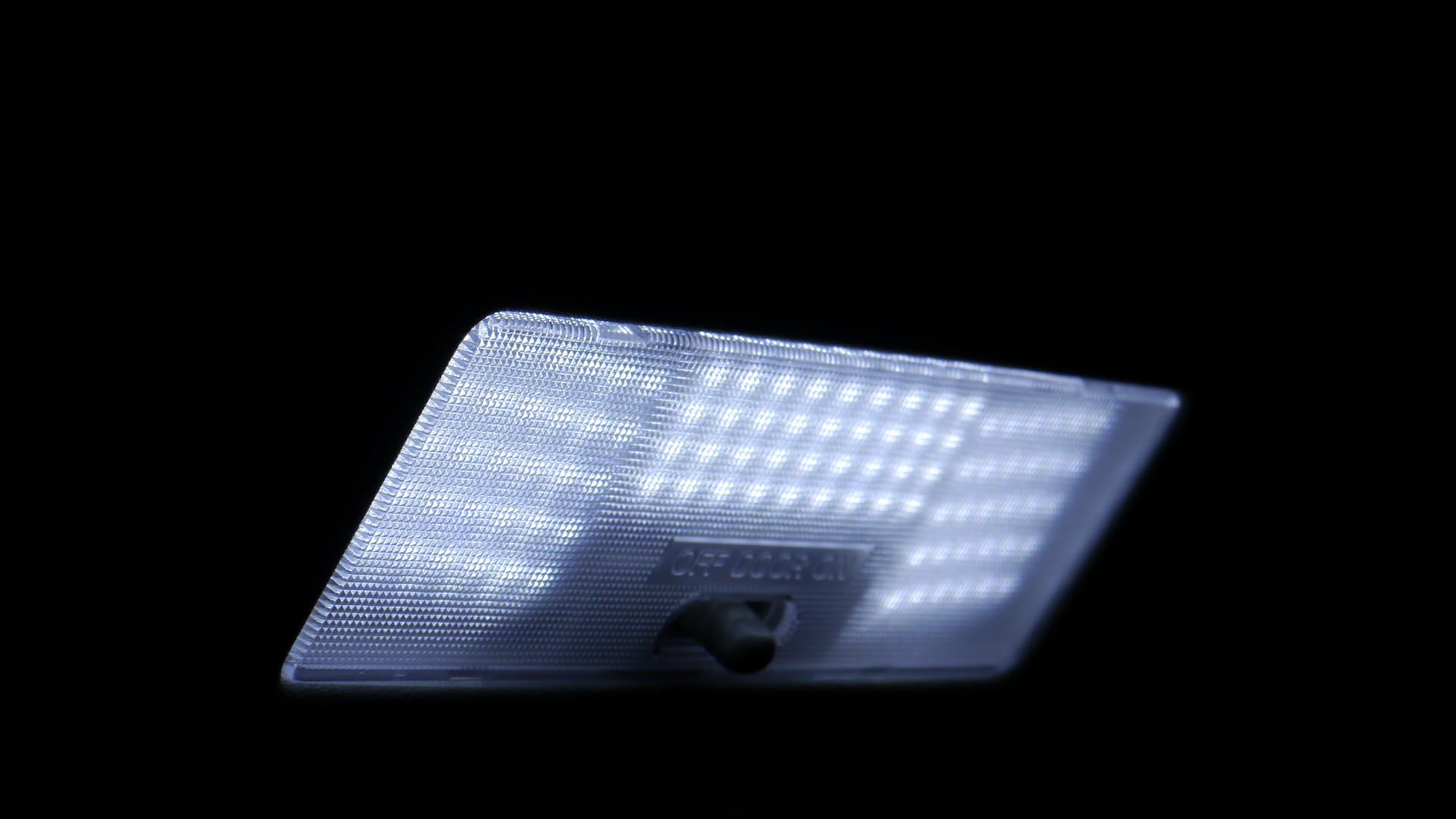

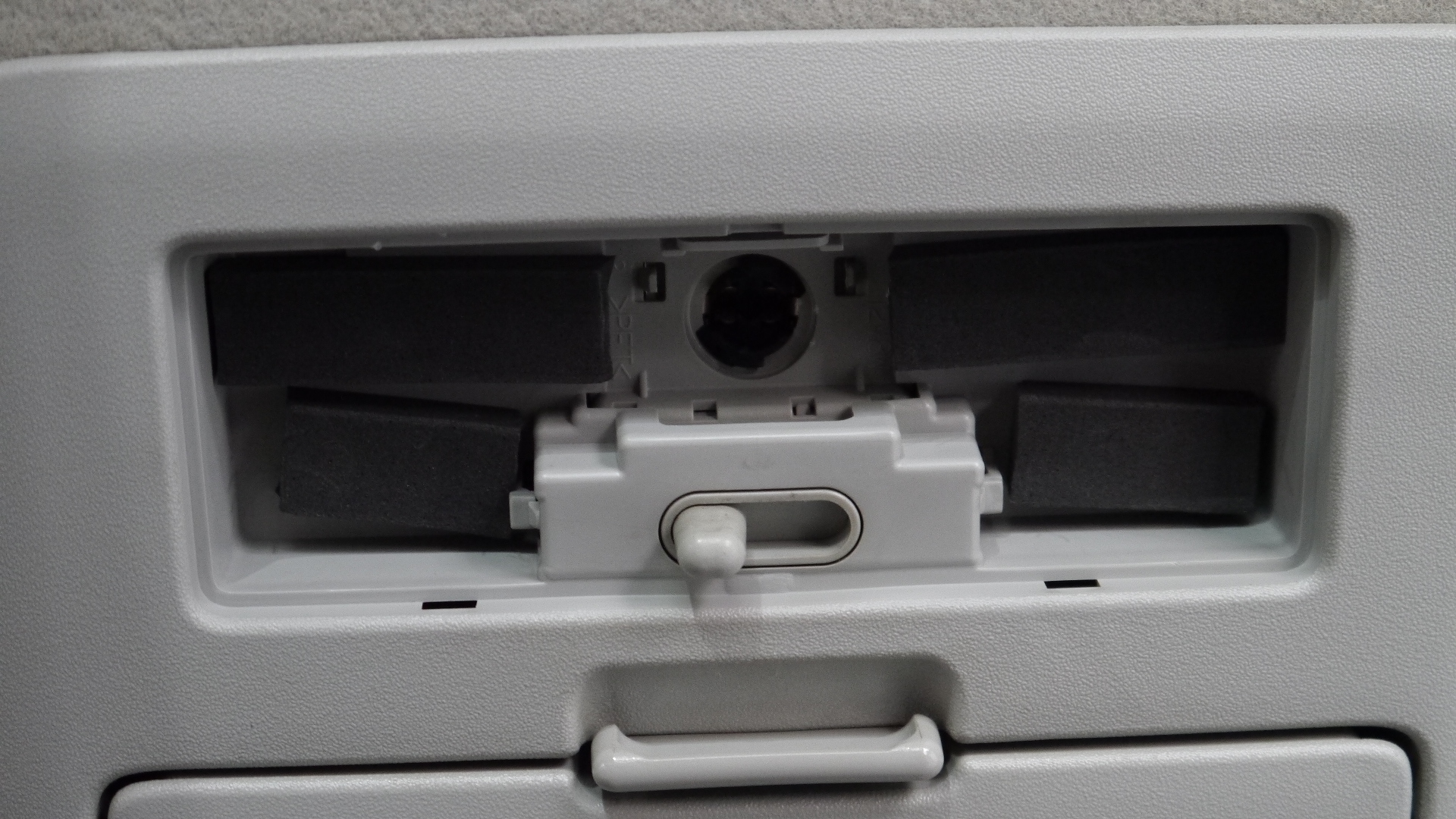

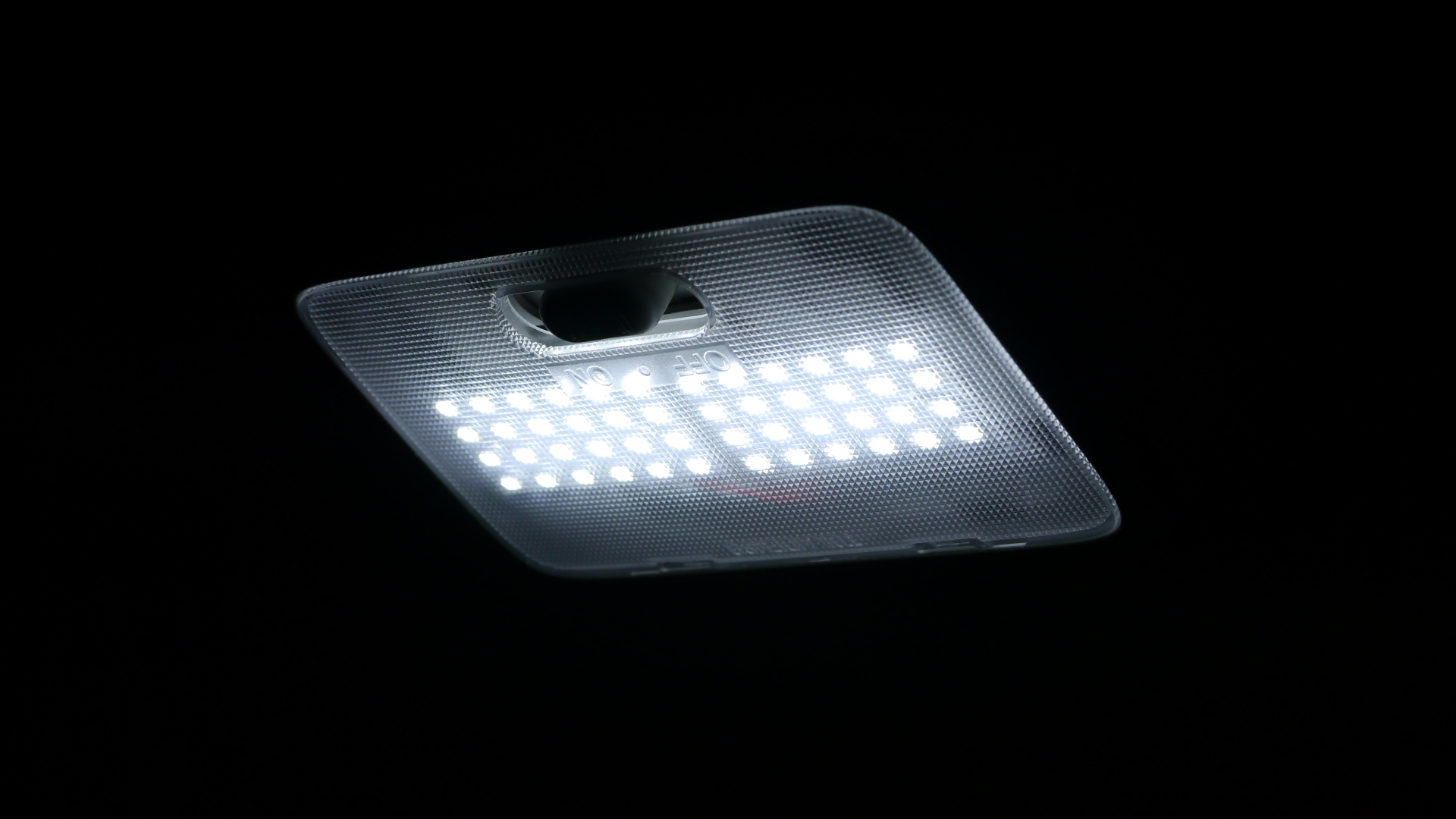

ルーム球は当社新商品のルームキットを使いました。取り付けの際はスポンジで対象物をフラットにして、両面テープの粘着性をアップさせると取付後にはがれることがなくなります。
