この記事の要点
- JEEPコンパスのヘッドライト点灯不良は、診断機による故障診断の結果、ヘッドライトリレーの接点不良が原因と特定されました。
- 純正リレーの代わりにDENSO仕様のトヨタ純正部品で交換対応。分解検査で接点の黒変が確認され、新品交換により再発防止を実現しました。
JEEPコンパスのヘッドライト点灯不良の修理事例

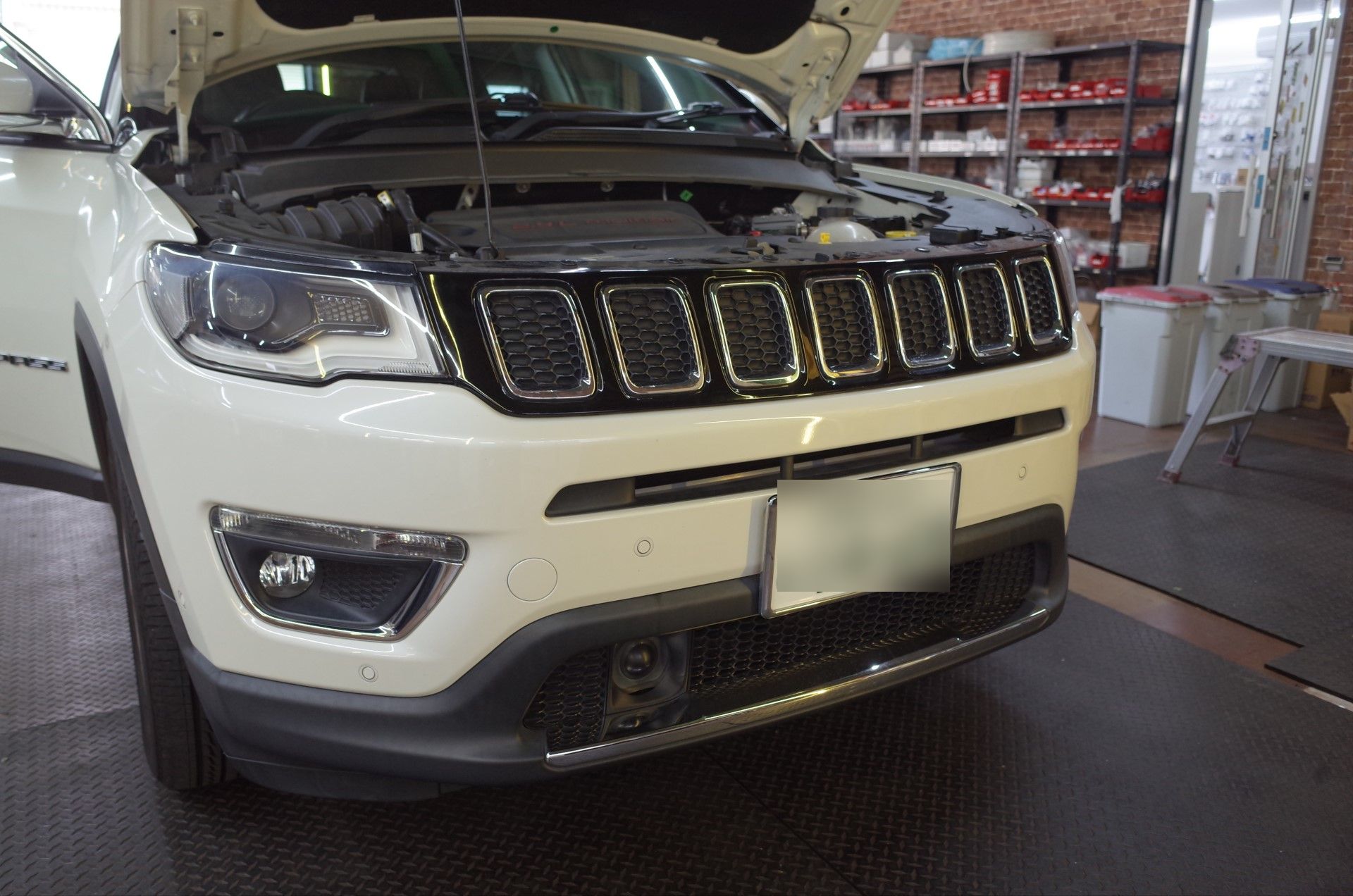

JEEPコンパスのヘッドライトが不安定という症状でご入庫いただきました。今回はAUTEL MAXISYS ELITEを用いてアクティブテストを実施し、故障診断を行いました。
故障診断と原因特定
診断機を使用してヘッドライトスイッチをONにしたところ、ヘッドライトは点灯しませんでしたが、ヘッドライトリレーは正常に動作していました。この結果から、ヘッドライトヒューズかリレーの接点不良が疑わしいと判断しました。
ヒューズを検査したところ問題がなかったため、リレー不良と診断確定しました。

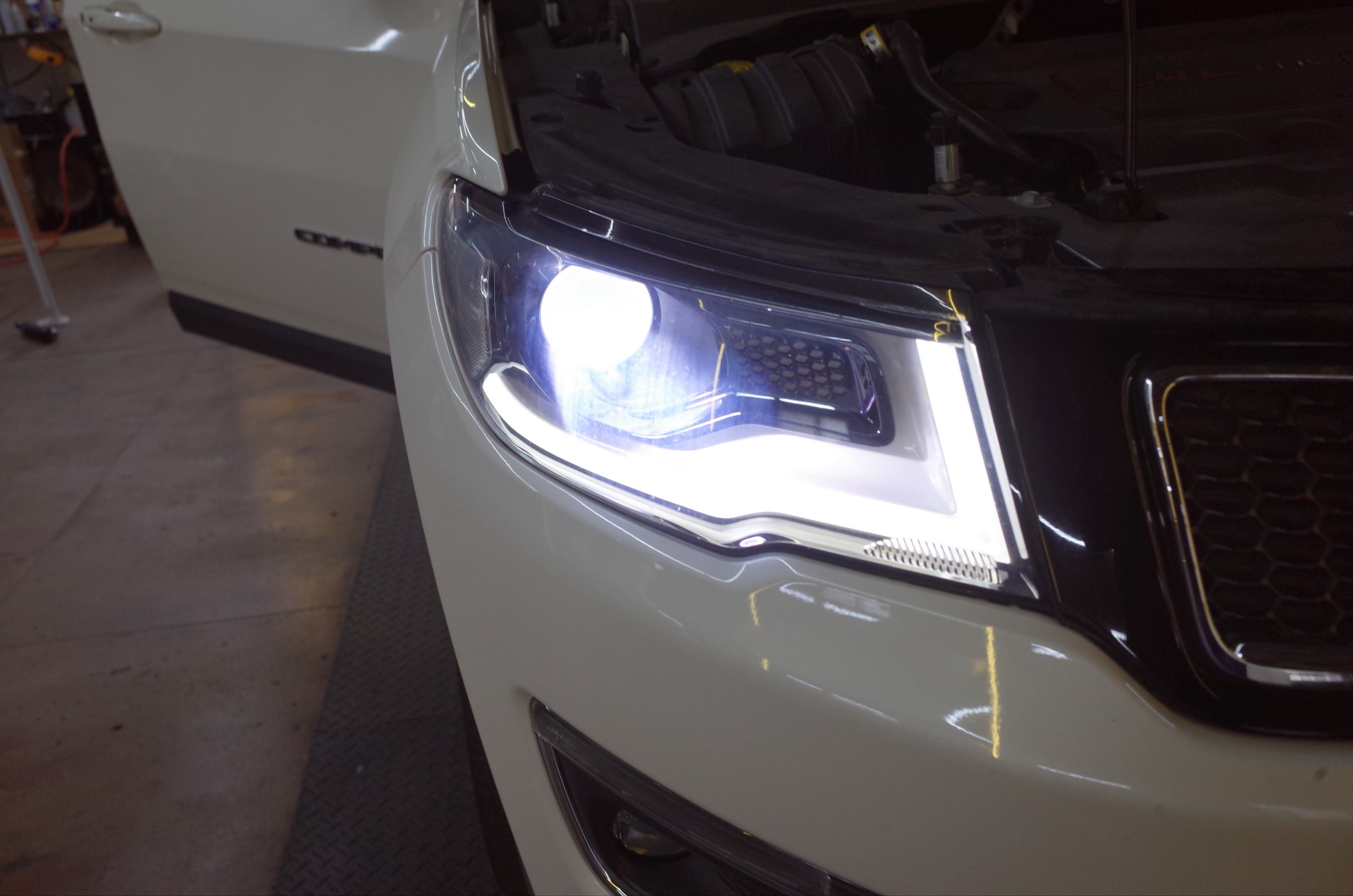

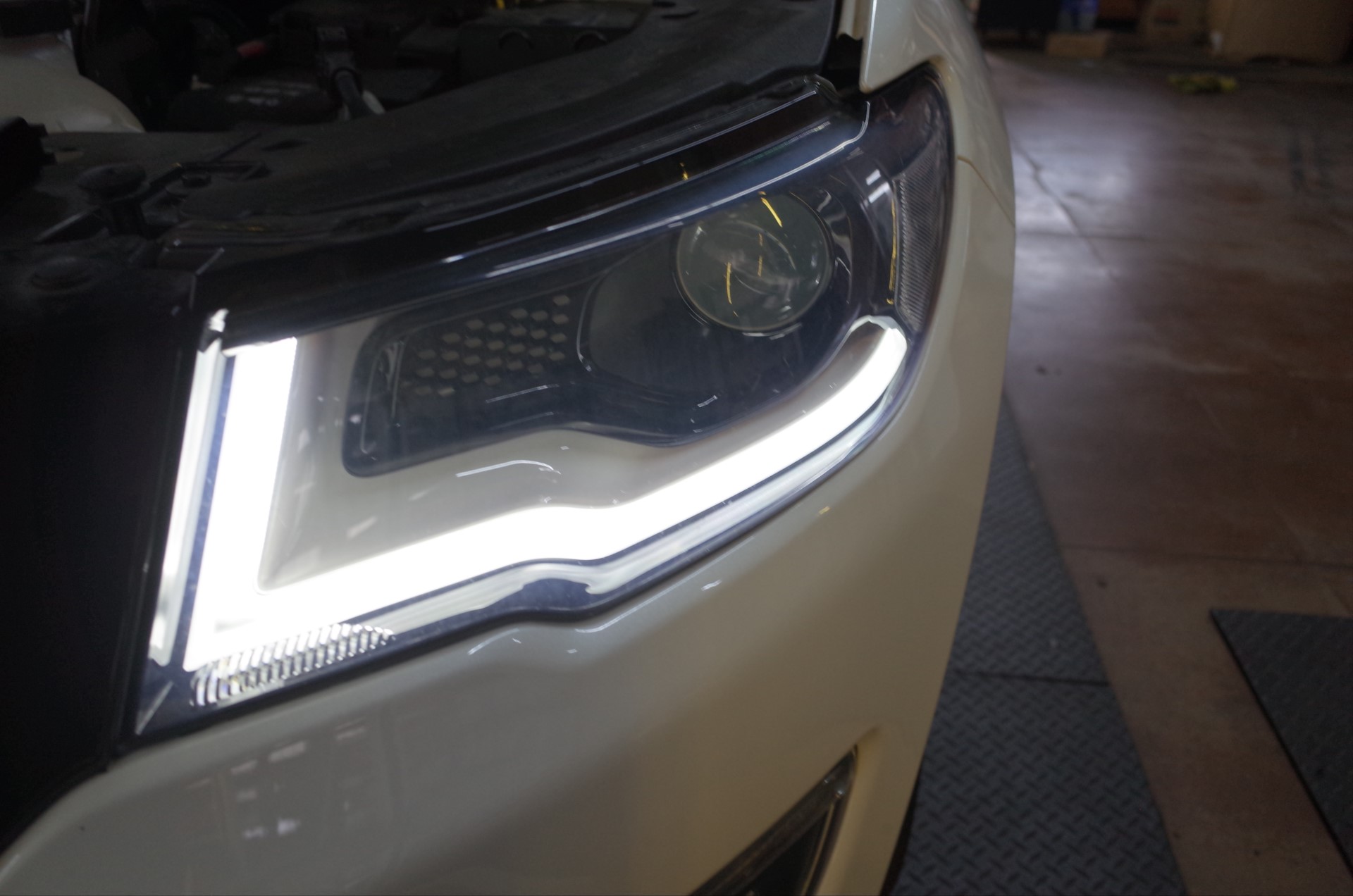

左側のヘッドライトが不点灯です。点灯状態はかなり不安定でした。
部品交換と選定
純正リレーは左右分で10,000円前後と高額でした。リレーの形状を確認したところ、DENSOのリレーと同じ仕様であることが判明したため、トヨタ純正部品で対応することにしました。それでも1個3,000円と相応の費用がかかります。

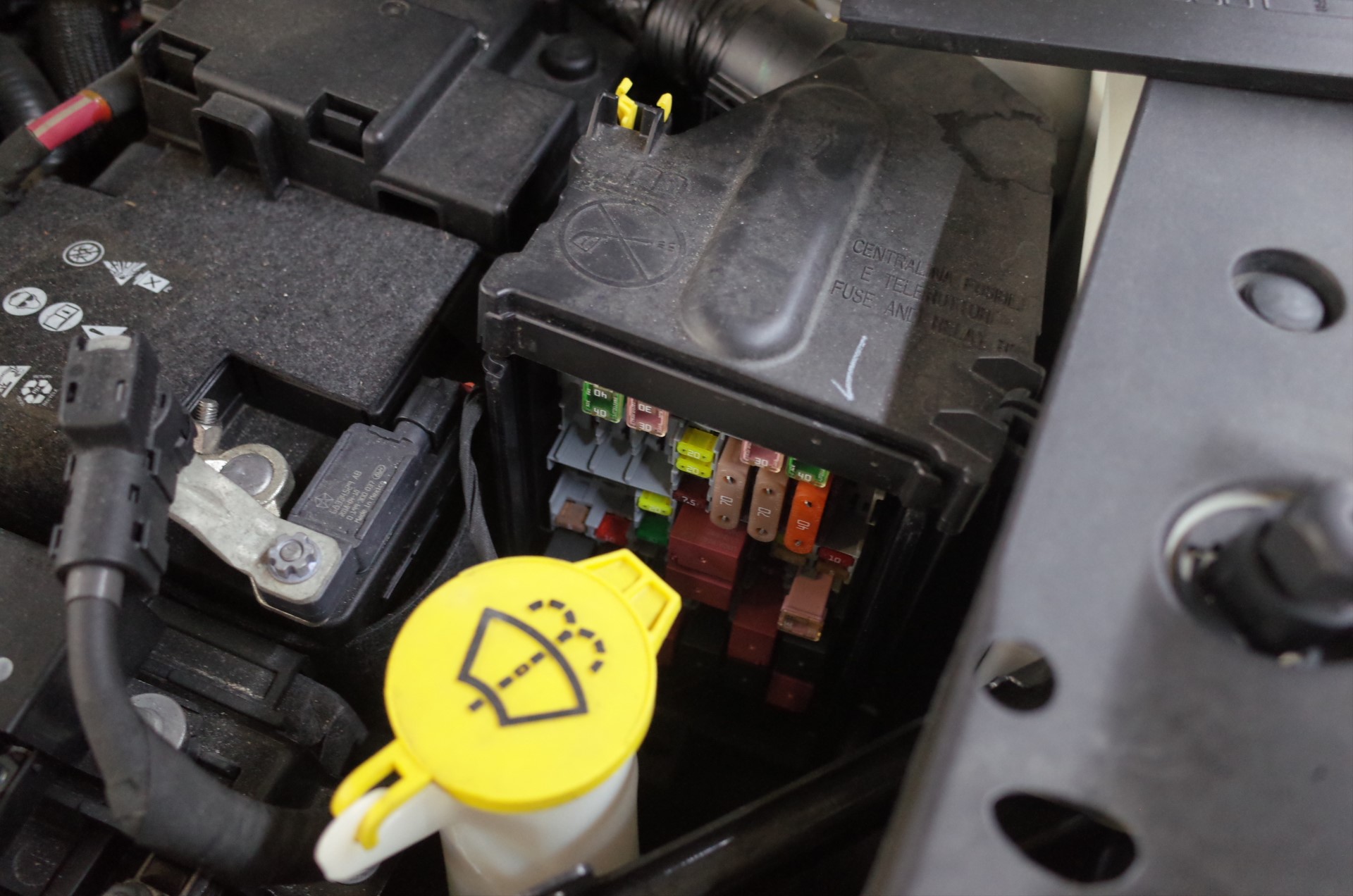

ヒューズボックスです。配線図がないため、整備書は必須となります。

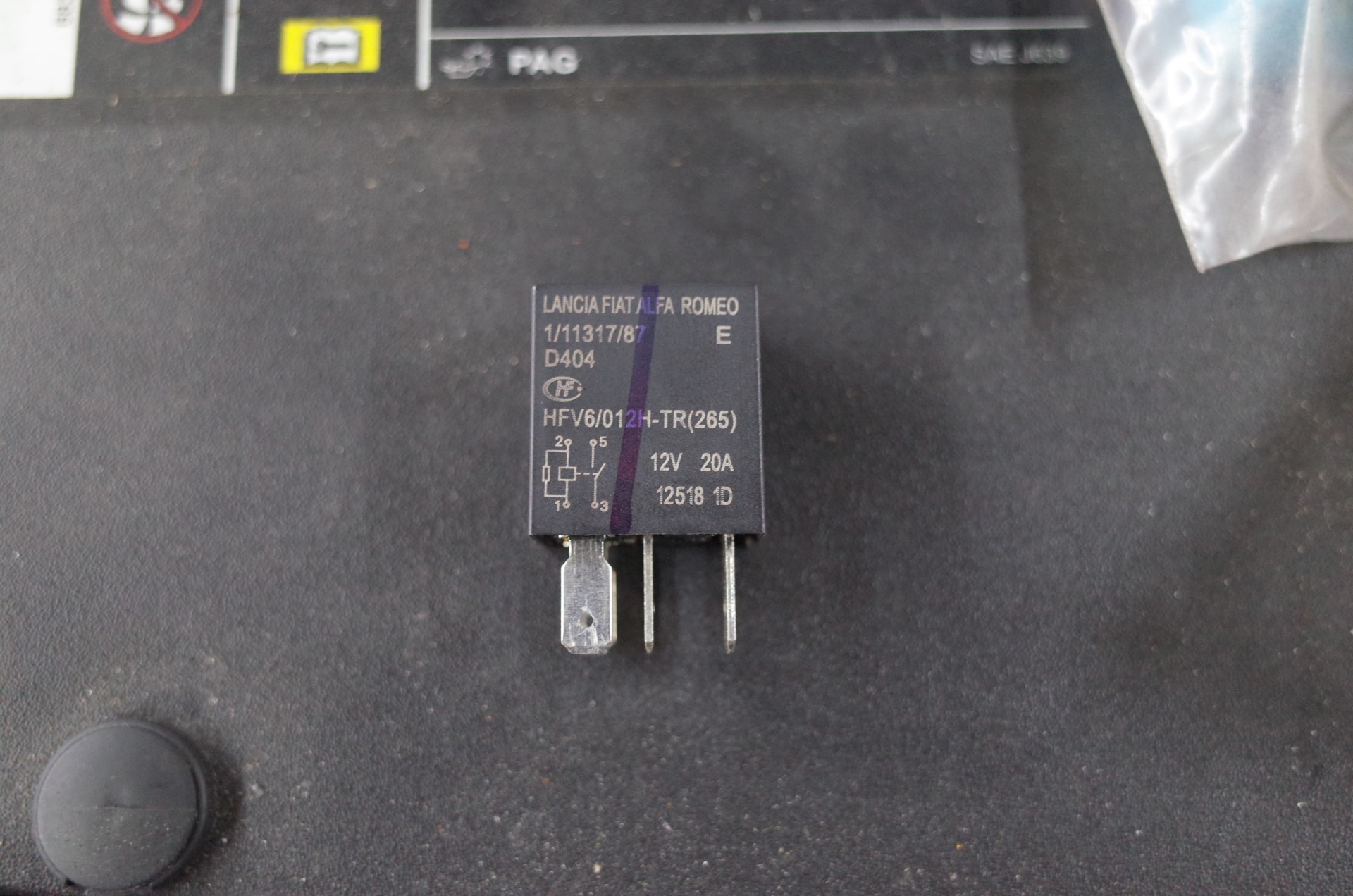

取り外したリレーです。イタリア製のようです。

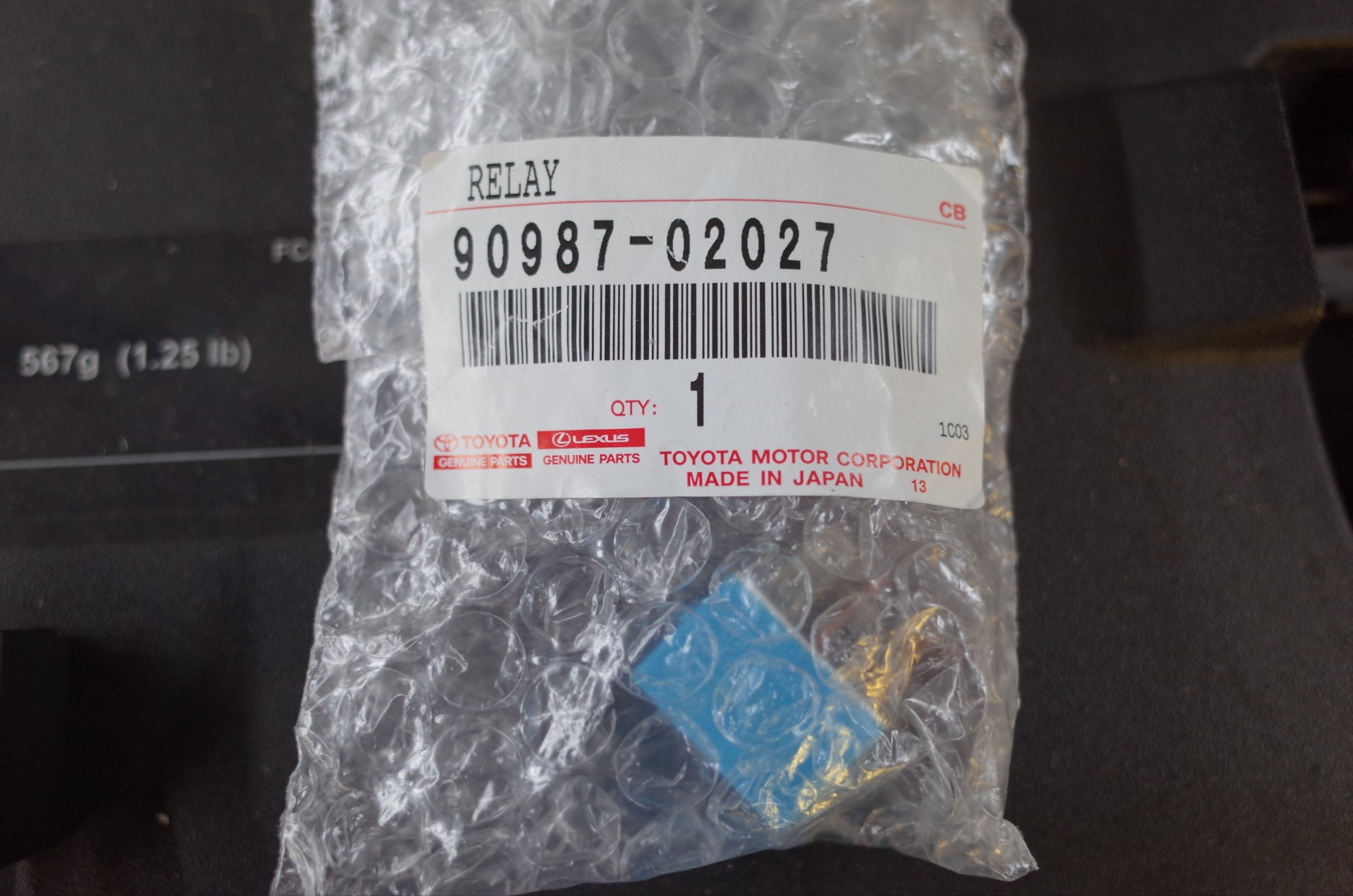

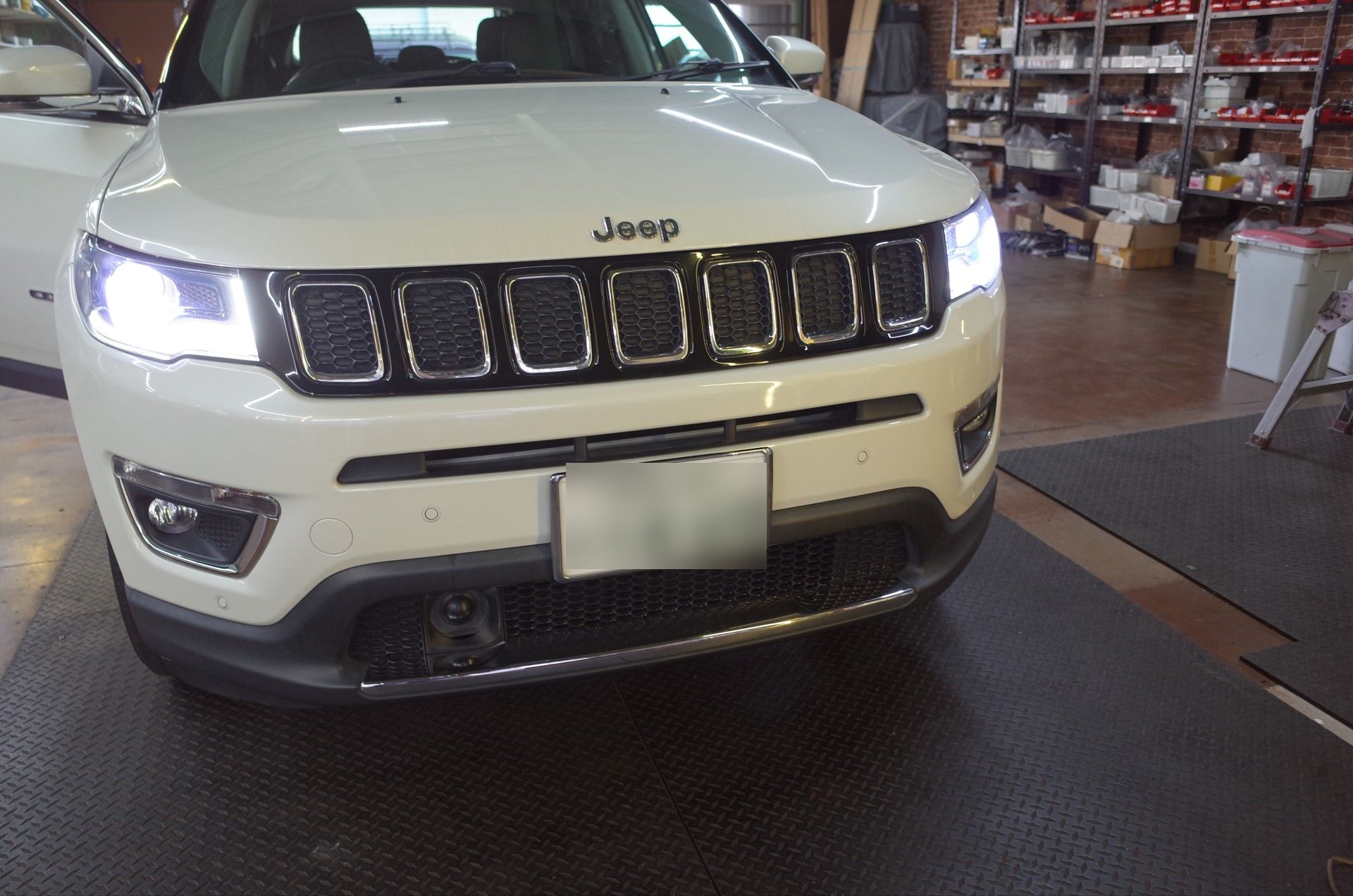

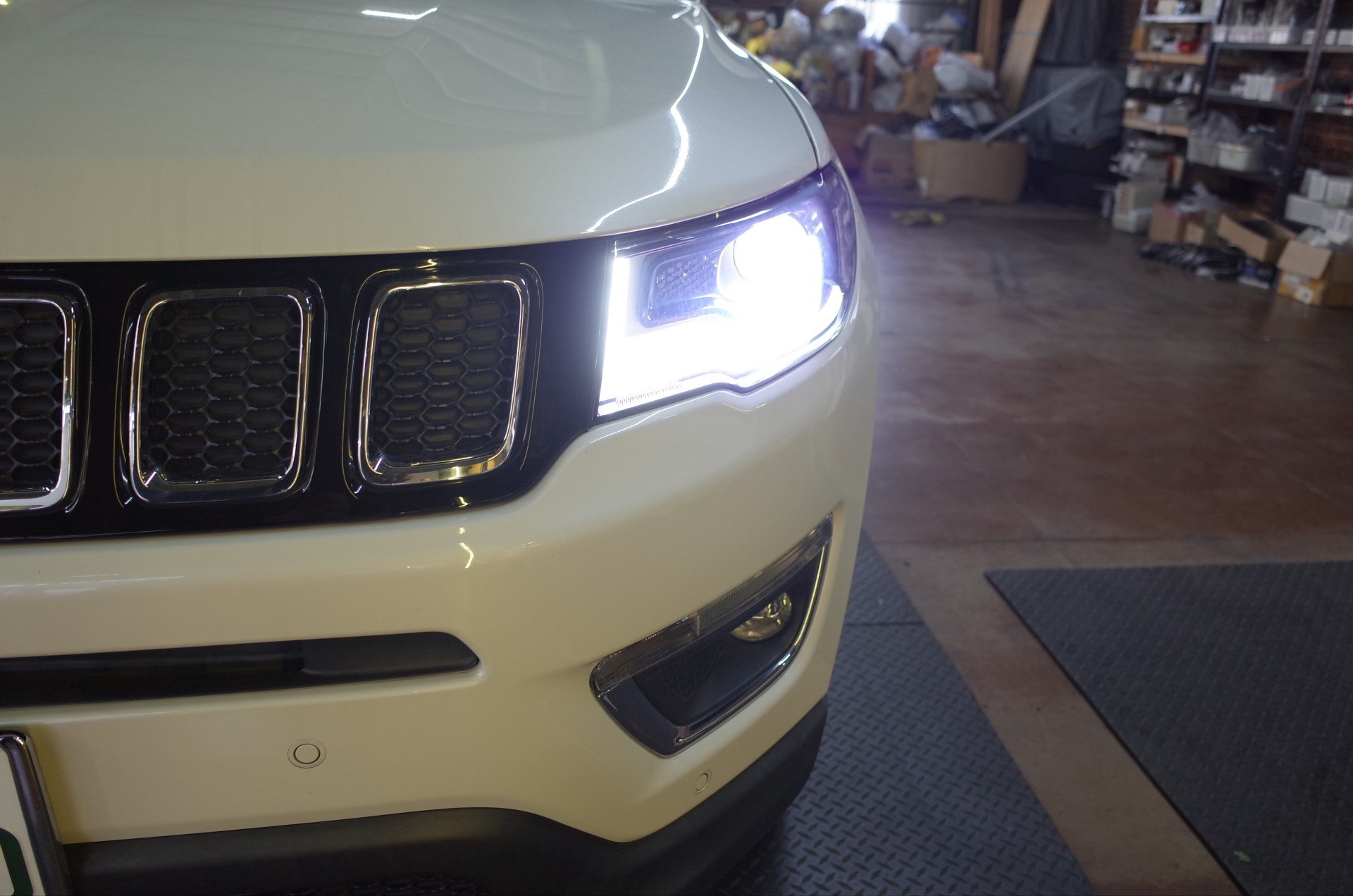

トヨタ用リレーが在庫していたため、こちらに交換しました。
不具合リレーの分解検査

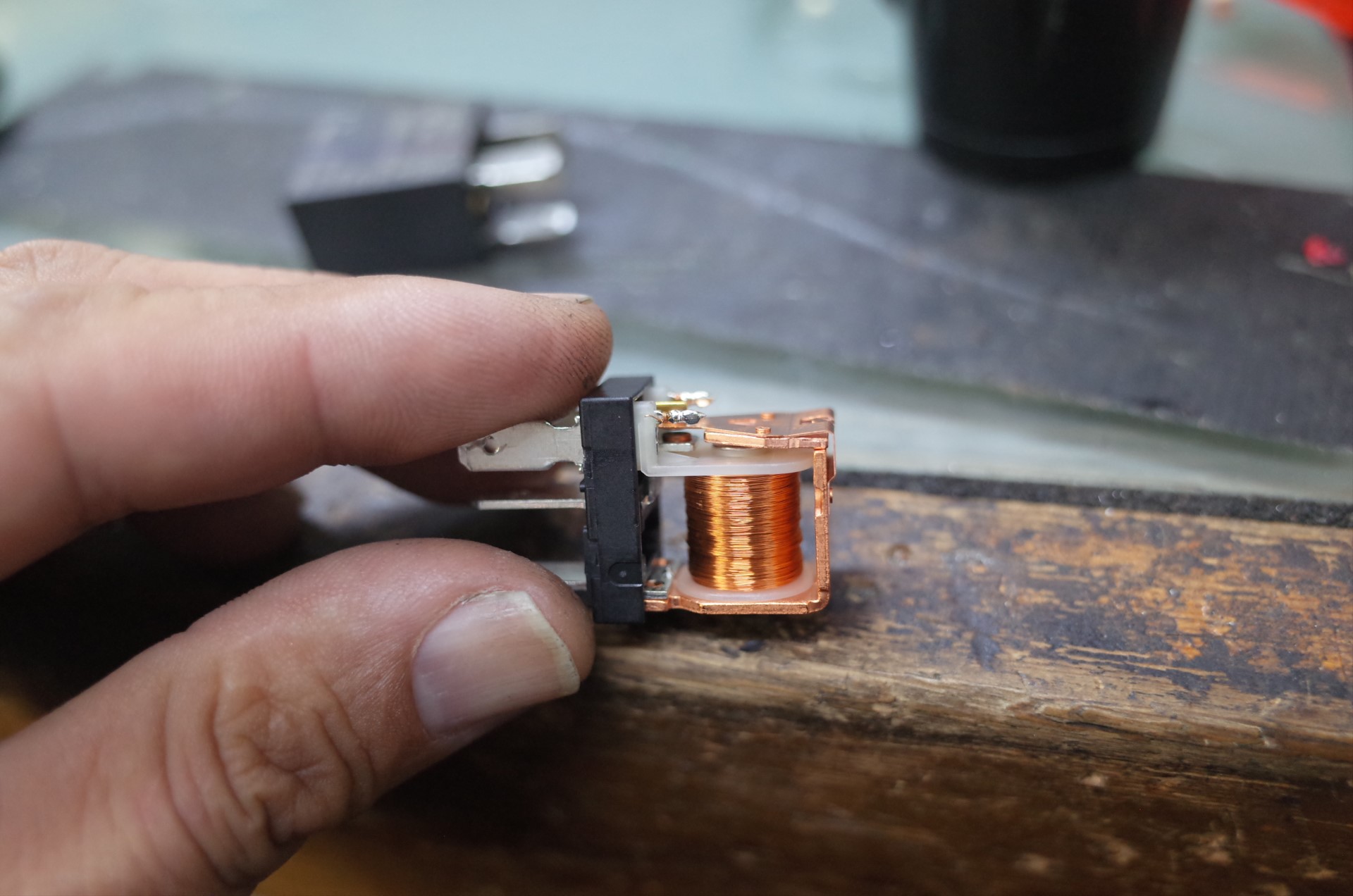

不具合リレーを分解して検査したところ、接点部が真っ黒に変色していました。接点磨きで対応することも可能ですが、再発を考慮すると新品交換をお勧めします。また、純正部品を日本製に交換できるという点も利点です。
この施工に関するよくある質問
Q. JEEPコンパスのヘッドライトが点灯しない場合、何が原因ですか？
A. 当店では診断機を用いて原因を特定します。本事例ではヘッドライトリレーの接点不良が原因でした。ヒューズやリレーの動作確認が重要となるため、整備書に基づいた診断をお勧めします。
Q. JEEPコンパスのヘッドライトリレーはどの部品で代用できますか？
A. 当店ではDENSO仕様のトヨタ純正リレーで対応可能であることを確認しました。純正部品の形状仕様を確認することで、日本製の信頼性の高い部品への交換が可能です。
