30アルファード後期ヘッドライトファン異音の修理事例

2026年8月28日施工 CASE No.4,659 TRADE GATE 大阪・和泉市

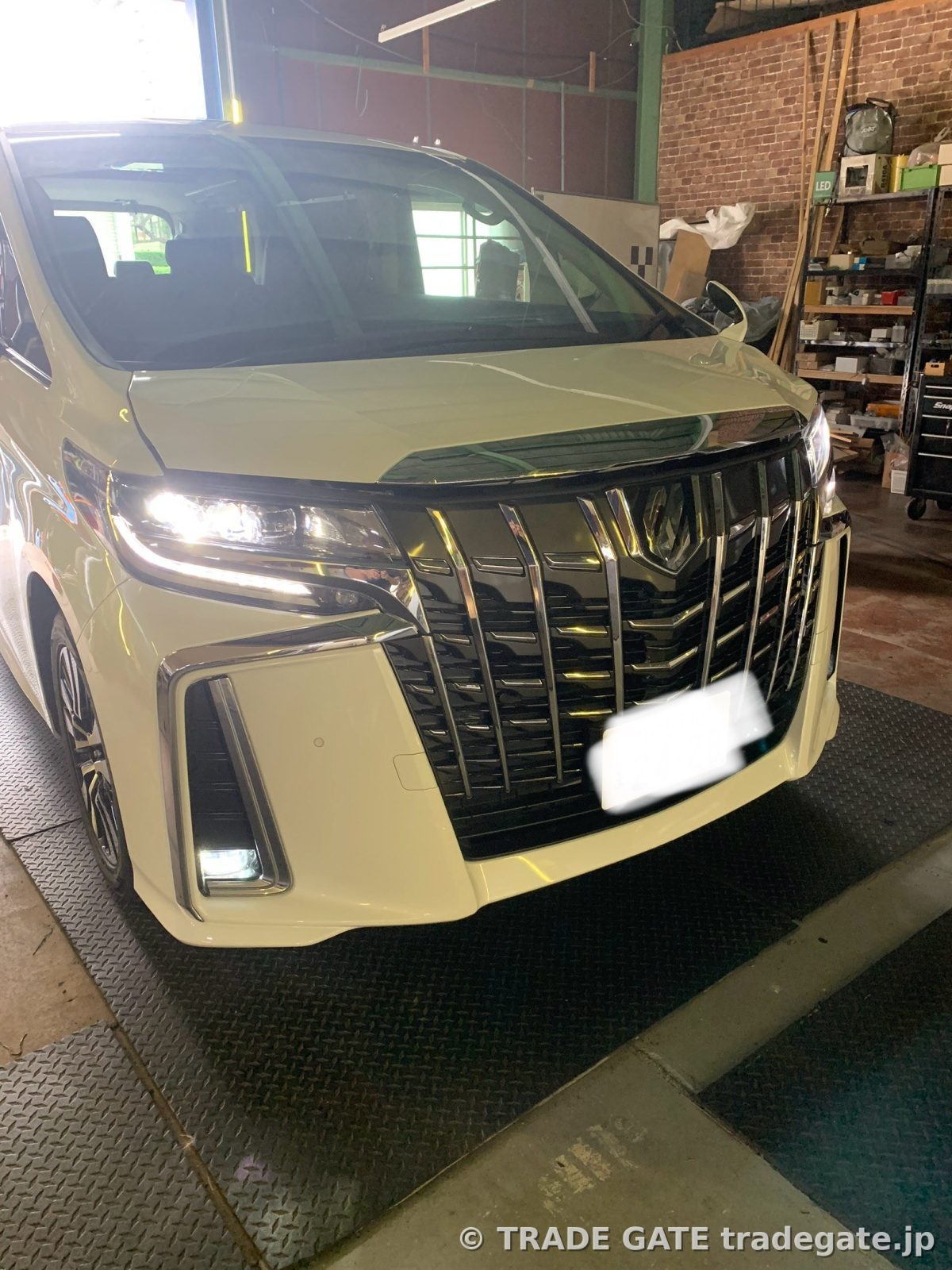

白色のトヨタ30系アルファード後期が作業場に入庫し、ヘッドライトが点灯している様子。

この記事の要点

30アルファード後期ヘッドライトのファン異音を修理。ジャンク品から部品調達し交換。
ヘッドライトファン交換により異音が解消。点灯テストや長時間動作確認で機能回復。
LED冷却ファンの不具合で発生した異音を、中古部品活用でコストを抑え修理完了。

この度ご入庫いただいたのは、トヨタのミニバン、30系アルファードの後期モデルです。お客様からは、ヘッドライト内部の冷却ファンに異常があり、そこから異音が発生しているとのご相談をいただきました。近年、この30系アルファードの後期モデルにおいて、ヘッドライト内部の冷却ファンに起因する不具合が散見されるようになっています。ヘッドライトが正常に点灯している状態でも、異音は気になるものです。今回は、このヘッドライトファン異常に対する修理作業の様子をご紹介します。

ヘッドライトユニットの取り外しと不具合確認

入庫時の30系アルファードは、フロントマスクが特徴的な後期モデルで、その堂々たる佇まいが存在感を放っていました。白いボディカラーも相まって、精悍な印象です。ヘッドライト自体は問題なく点灯していましたが、内部からの異音という症状のため、まずは原因箇所であるヘッドライトユニットの取り外しから作業を開始しました。ヘッドライトユニットは車両の奥深くに配置されているため、周囲のフロントバンパーの一部やグリルなどを慎重に外し、ユニット本体にアクセスできるように準備を進めます。この際、ボディや周辺パーツに傷をつけたり、取り付けクリップを破損させたりしないよう、細心の注意を払いながら作業を進めることが重要です。特にアルファードのような高級ミニバンでは、外装部品の脱着作業にも丁寧な取り扱いが求められます。

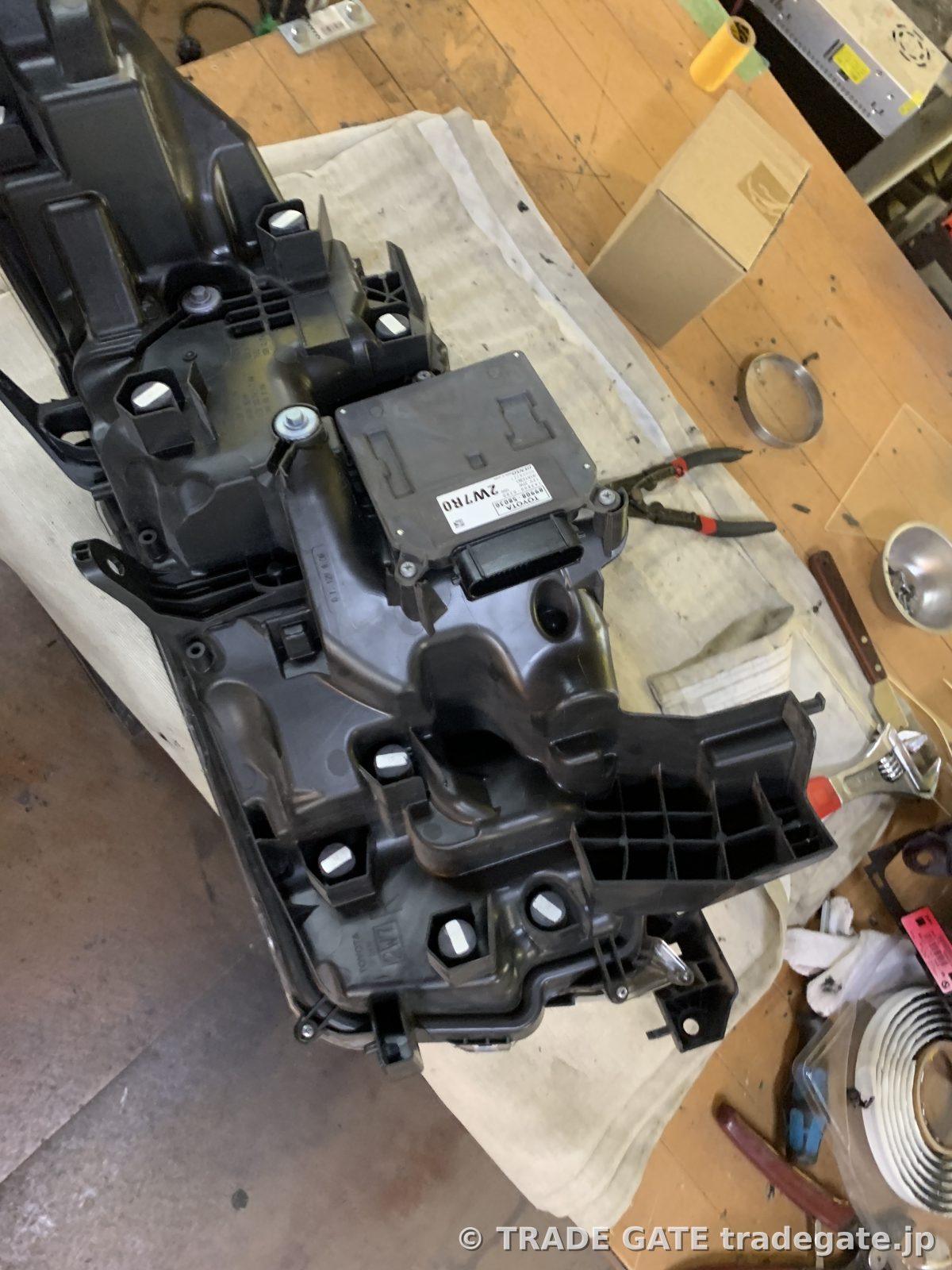

車両から取り外したヘッドライトユニットは、作業台の上で詳細に確認しました。ユニットの裏側には、ヘッドライトを構成する様々な電子部品や配線が収められています。写真にある通り、黒い樹脂製のカバーに覆われた部分には、ヘッドライトのLED発光部を冷却するためのファンが内蔵されています。このファンが経年劣化や何らかの原因で回転バランスを崩すと、異音を発生させたり、最悪の場合は冷却不良によりLEDの寿命を縮めてしまったりする可能性も考えられます。実際にユニットを手にとって確認すると、回転時に不自然な抵抗や音が発生しており、ファン部分に不具合があることを明確に特定できました。

ジャンクヘッドライトからの部品調達とファン交換

今回の修理における課題は、不具合のある冷却ファンの交換部品をどう調達するかという点でした。ヘッドライトユニット全体を新品に交換すると、高額な費用がかかります。また、ファン単体での部品供給が難しいケースもあります。そこで今回は、コストを抑えつつも品質を確保するため、状態の良いジャンクヘッドライトユニットからファン部品を調達するという方法を選びました。この方法の利点は、純正同等の品質の部品を比較的安価に手に入れられることと、部品の納期を短縮できる可能性が高まることです。中古品であっても、十分に機能する部品を見極めることが重要となります。

調達したジャンクヘッドライトから、必要な冷却ファンユニットを慎重に取り外しました。そして、不具合のあるお客様のヘッドライトユニットを分解し、既存の冷却ファンを取り出します。ヘッドライト内部は非常にデリケートな構造をしており、内部のレンズやリフレクター、LEDチップなどに不用意に触れると、曇りや傷の原因となるため、細心の注意が必要です。特に、ヘッドライトのカバーを固定しているシーリング材を傷つけずに分解する技術も求められます。新しい冷却ファンを元の位置に正確に組み込み、配線を確実に接続。その後、分解したヘッドライトユニットを再度密閉する作業を行います。この密閉が不十分だと、浸水や結露の原因となるため、防水対策を徹底しながら組み立てを進めました。

組み付け後の点灯テストと長時間動作確認

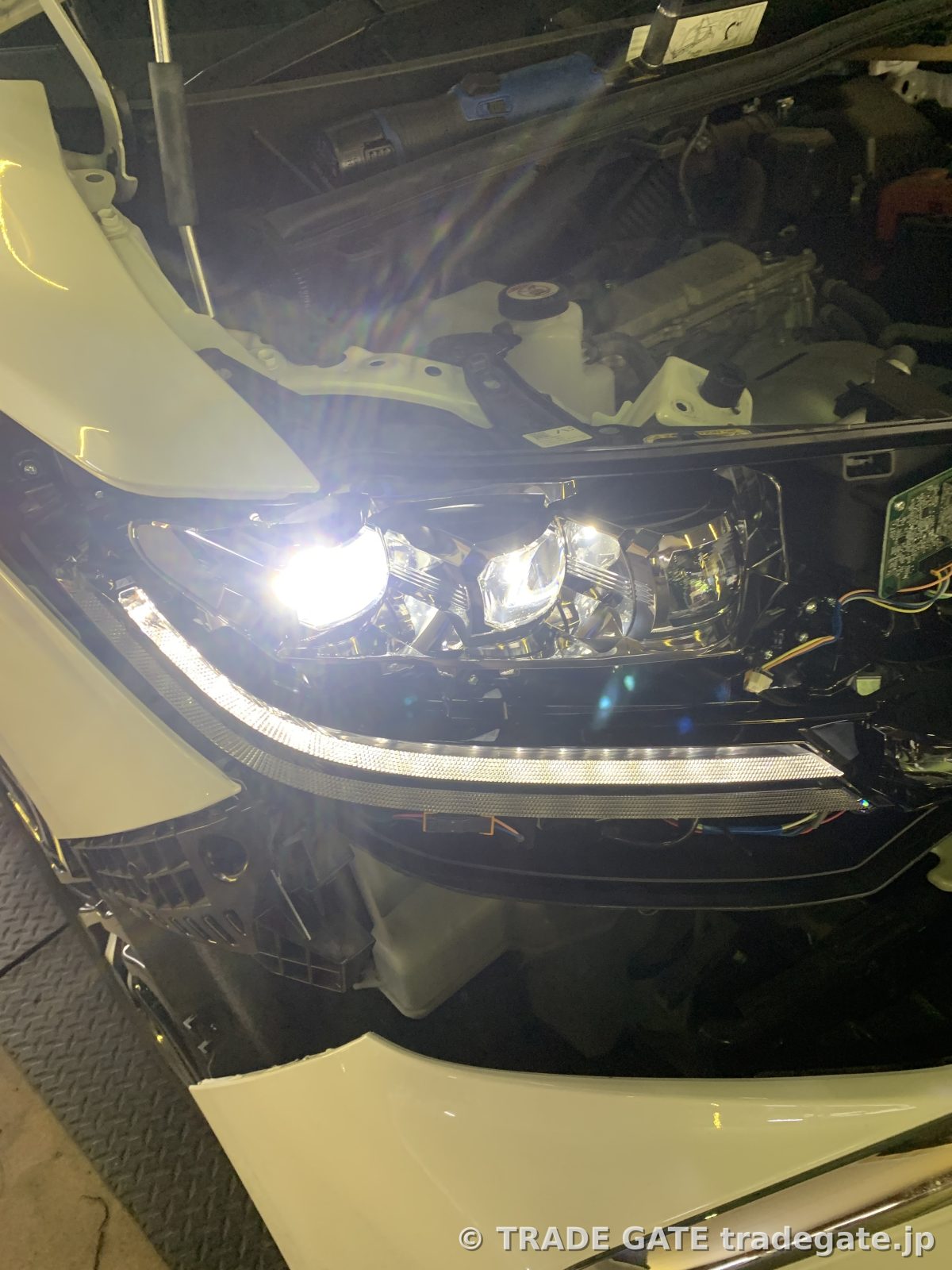

冷却ファンの交換とヘッドライトユニットの組み付けが完了したら、いよいよ車両への最終的な組み付け工程に移ります。取り外したヘッドライトユニットを車両へ戻し、ボルトでしっかりと固定。配線類も全て元の位置に接続し、接続漏れがないかを再度確認します。この段階で、フロントバンパーやグリルなども元通りに組み付け、外観を整えました。全ての組み付け作業が終わった後、車両の電源を入れ、ヘッドライトの点灯テストを実施しました。

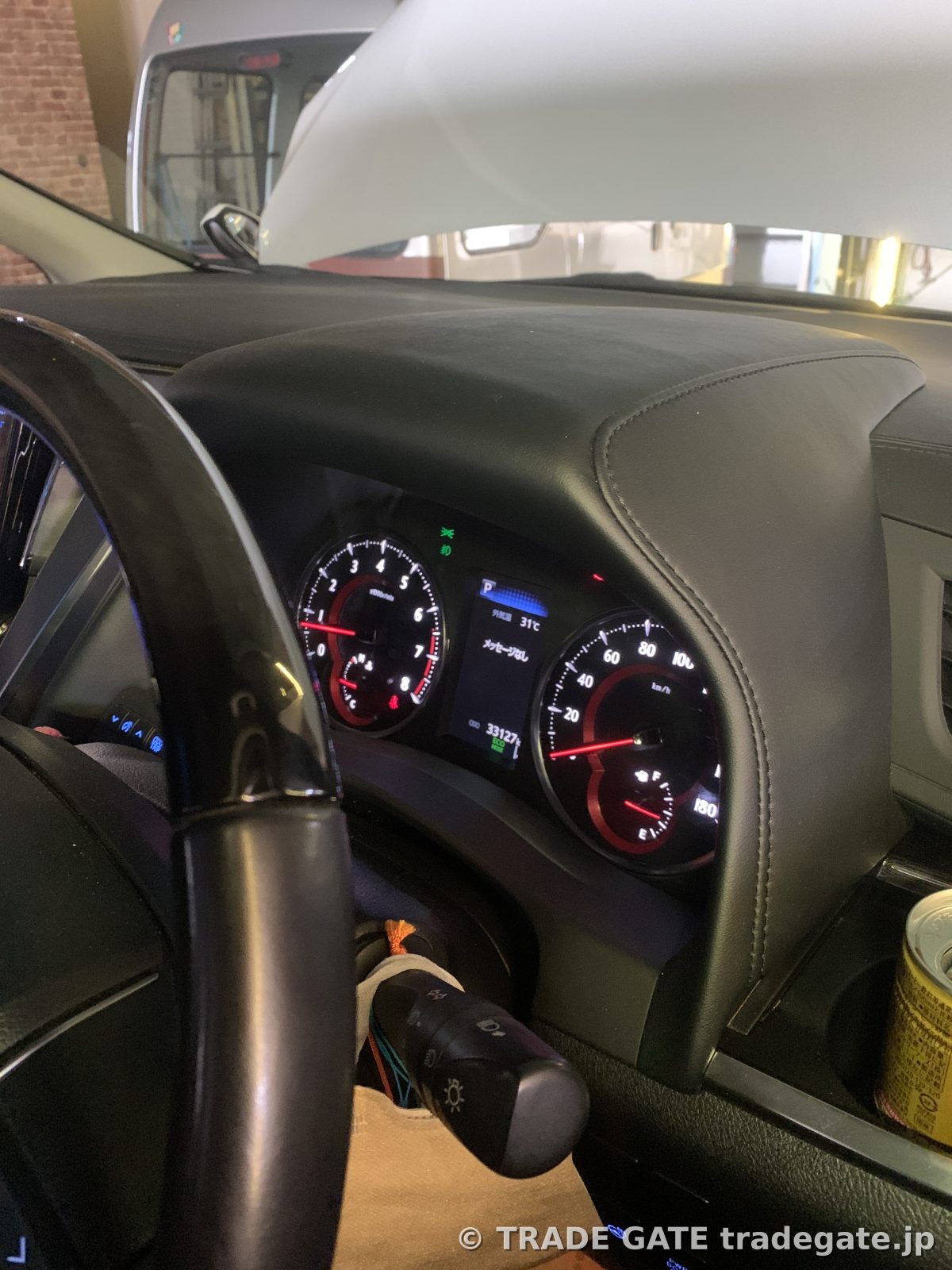

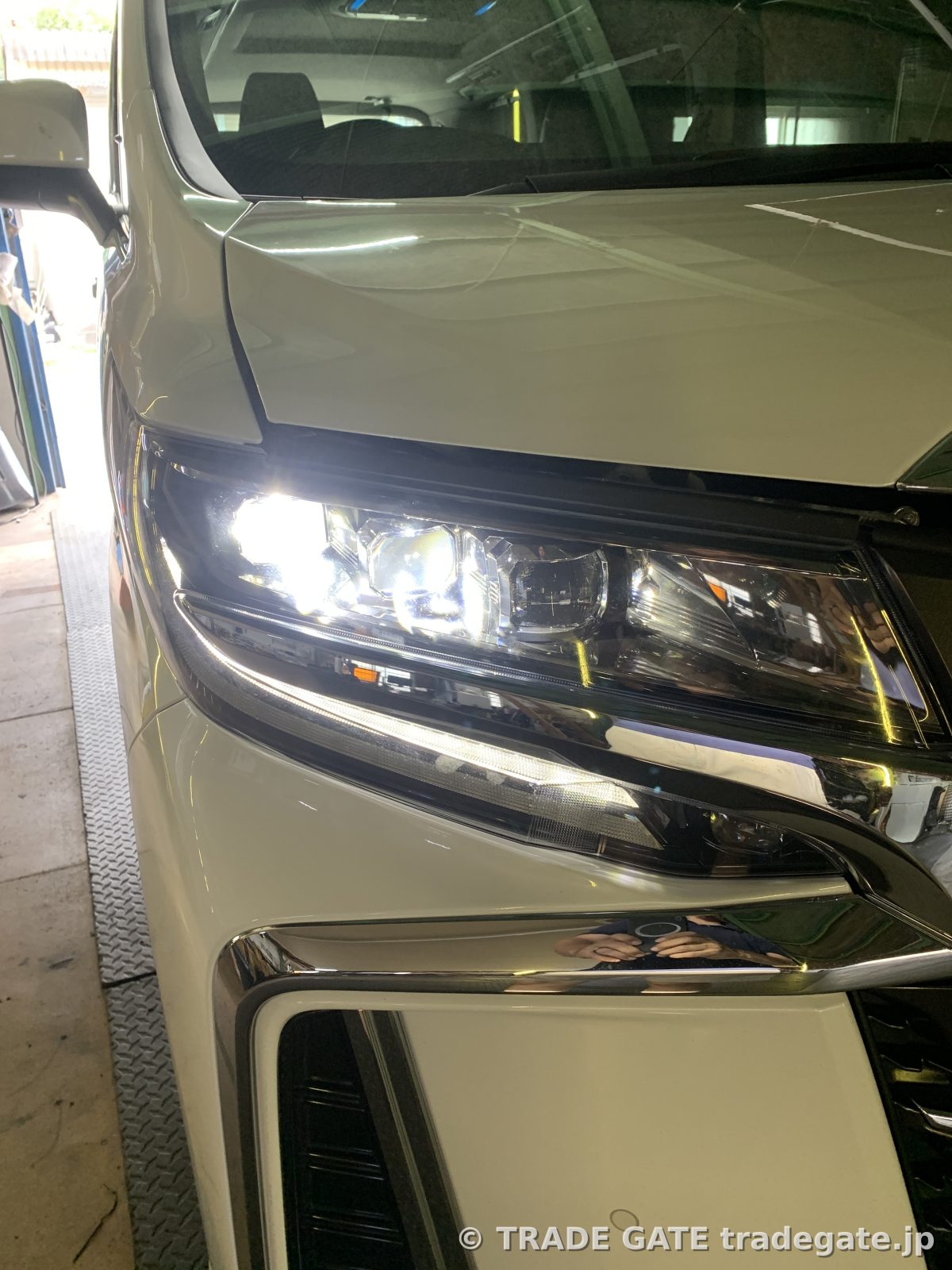

交換した冷却ファンが正常に作動しているかを確認するため、ヘッドライトを点灯させた状態でしばらく様子を見ました。写真で確認できるように、交換後のヘッドライトは明るくクリアに点灯しており、光量や配光に問題がないことを確認しています。そして最も重要なのは、異音が発生していないかという点です。耳を澄まして注意深く確認し、交換前のような不快な異音が完全に解消されていることを確認しました。また、冷却ファンはヘッドライトのLEDモジュールから発生する熱を効果的に排気する役割を担っています。そのため、交換後のファンが安定して機能し、冷却性能が十分に発揮されているかを検証するため、約30分程度の長時間テストを行いました。この間、メーターパネルにも異常表示がないことを確認し、車両全体の電装系にも影響がないことを確かめています。長時間点灯後も異音の再発や異常な発熱がなく、全ての機能が正常に動作していることが確認できました。

30アルファードヘッドライトファン異常修理の完了

今回の30系アルファード後期モデルのヘッドライトファン異常修理作業は、全ての工程を滞りなく完了しました。異音もなく、ヘッドライトの機能も正常に戻ったことを確認し、お客様へ車両をお引き渡しいたしました。ヘッドライト内部のファンは、目に見えない部分で重要な役割を担っており、その不具合は夜間の視認性や走行安全性にも影響を与える可能性があります。今回のようなヘッドライトの異音や不具合でお困りの際は、どうぞご相談ください。
