この記事の要点
- AUDIのヘッドライトの白色LED3発不点灯とオレンジLED3発不点灯の修理を実施。素材の変形リスクを考慮し、一部カッティングで対応しました。
- 白色LED不点灯の原因ははんだクラックによる配線断線で修理完了。オレンジLEDは球切れのため交換対応しました。
近所の車屋さんからのご依頼で、自己所有のAUDIがヘッドライト不良ということで修理をご依頼いただきました。
AUDIヘッドライトの点灯不良診断とカッティング修理

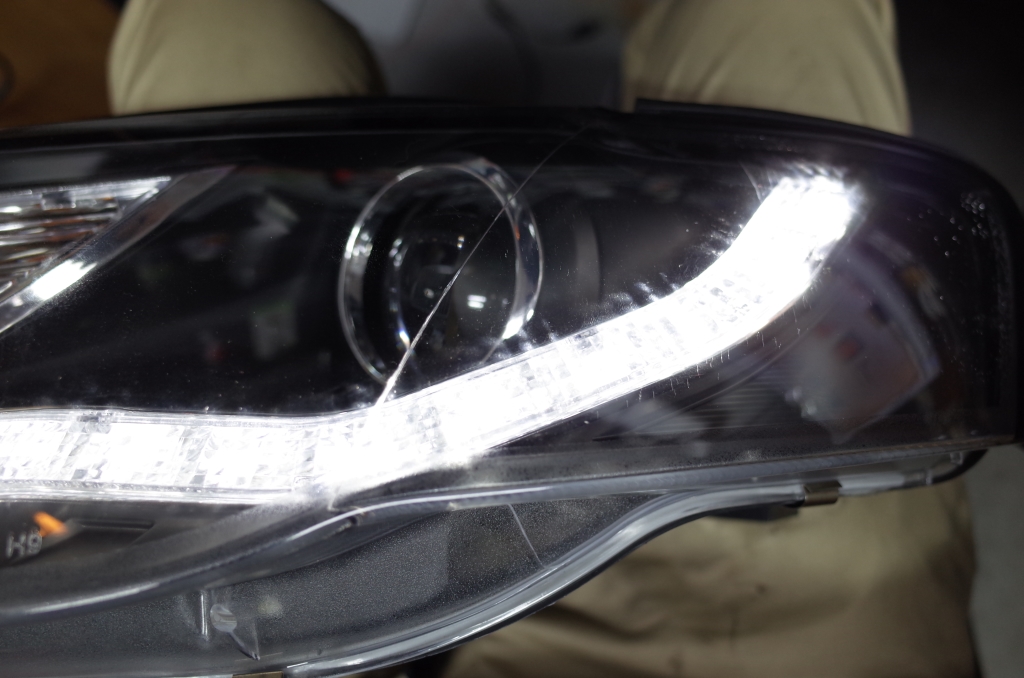

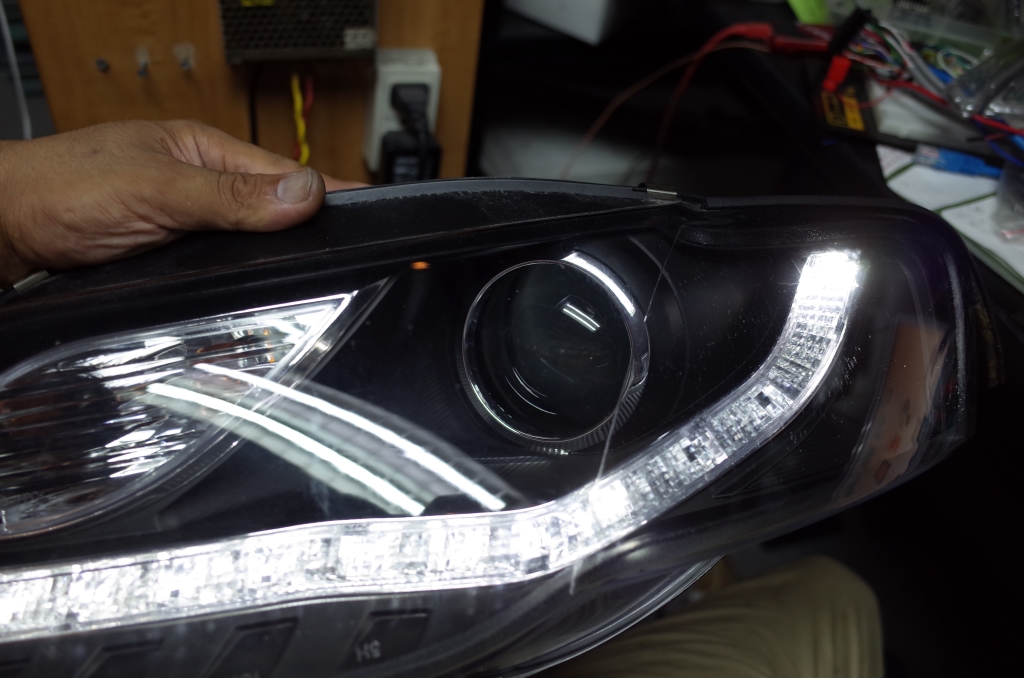

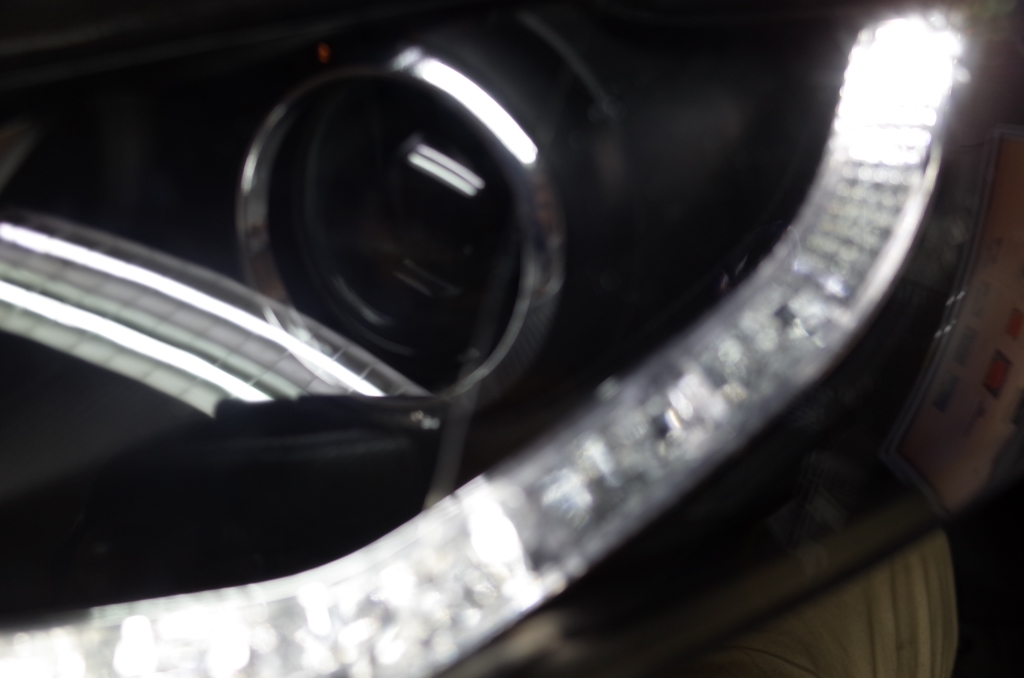

作業前の点灯チェックでは、白色LEDが3発不点灯し、反対側はオレンジLEDが3発不点灯していました。当初は殻割りを予定していましたが、ヘッドライトの素材があまり良くなく変形することが予想されたため、一部カッティングにて修理を実行しました。
白色LED不点灯の原因はんだクラックによる配線断線

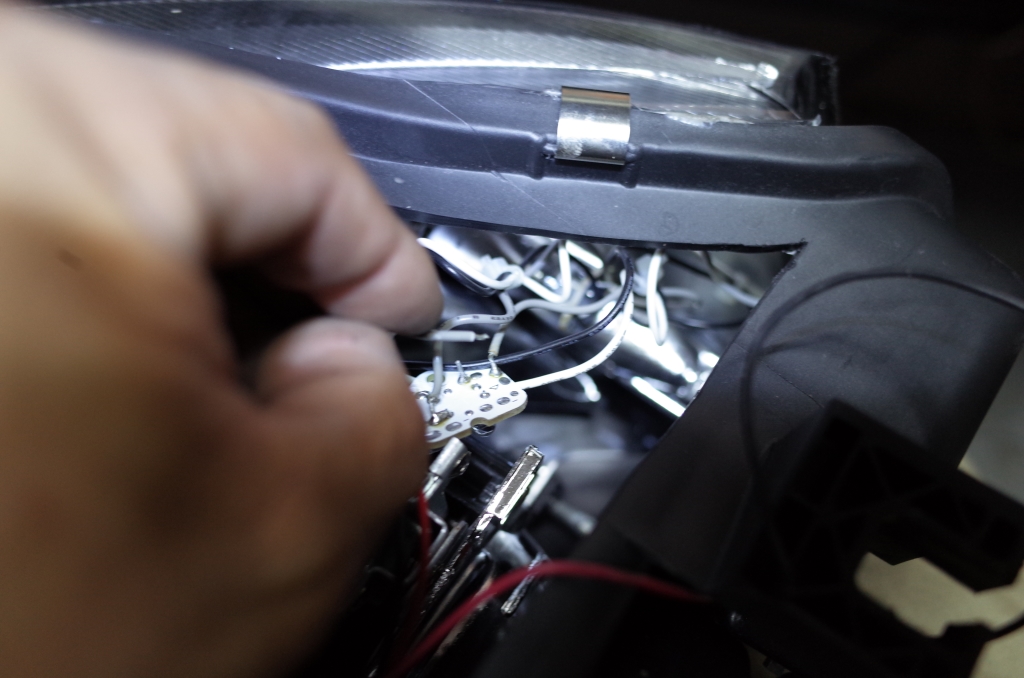

LED切れには様々な要因がありますが、かなり多いのがはんだクラックによる断線です。今回も白色の方は配線が外れていました。修理を完了したところ、見事に動作を確認できました。

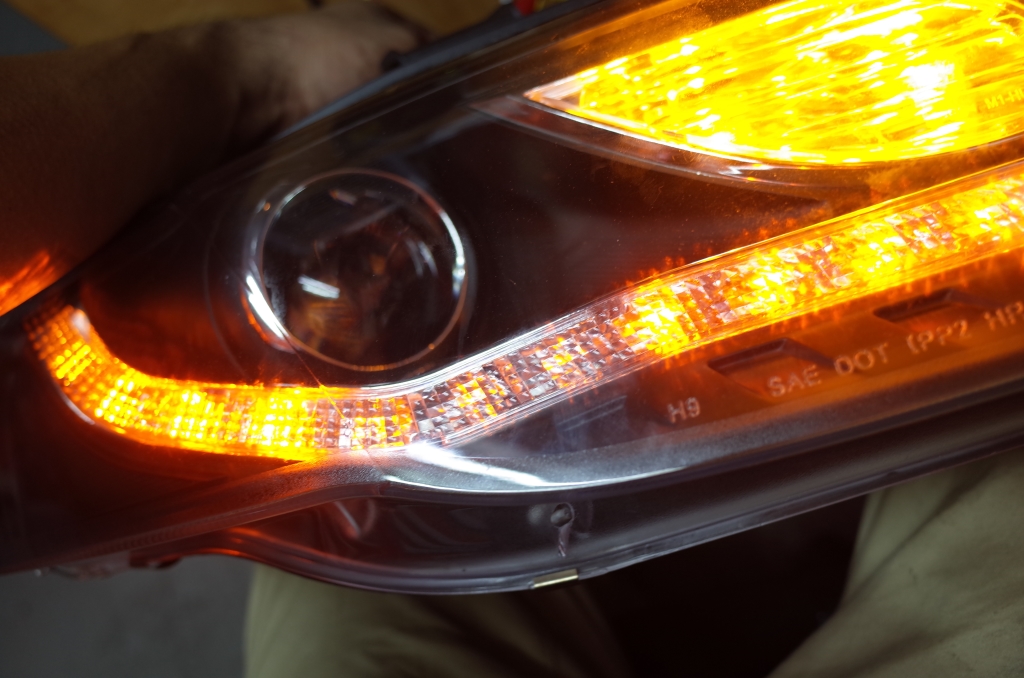

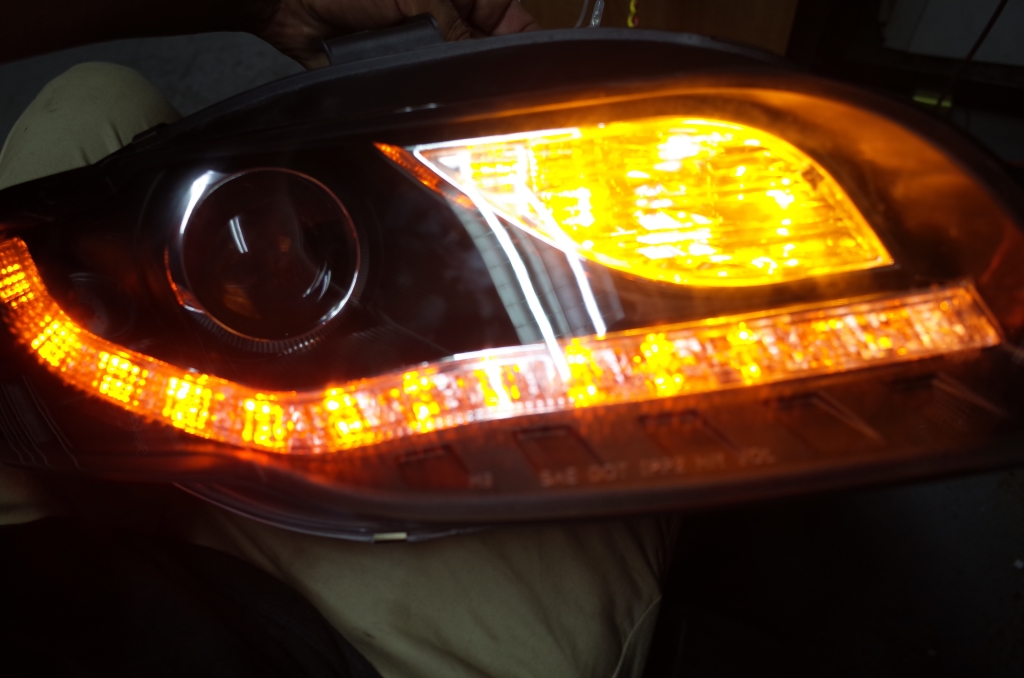

オレンジLED球切れの原因と交換対応
オレンジの方はLEDが球切れしていたので、1発交換しました。基本的にウィンカーはそれほど長時間点灯することはないため、消耗による球切れは少ないですが、主な原因は静電気による破壊か逆起電力（リレーコイル）による破損です。LEDを自作される場合は、必ずマイナス側に整流ダイオードを取り付けることをお忘れなく。
この施工に関するよくある質問
Q. ヘッドライトのLED不点灯の主な原因は何ですか？
A. 当店では、LED不点灯の原因として最も多いのがはんだクラックによる配線断線と判断しています。今回のAUDI修理でも、白色LEDの不点灯はこの配線断線が原因でした。
Q. ウィンカーのLED球切れの主な原因は何ですか？
A. 当店では、ウィンカーは長時間点灯しないため消耗による球切れは少ないと考えています。主な原因は静電気による破壊か逆起電力（リレーコイル）による破損です。自作される場合はマイナス側に整流ダイオードの取付をお勧めします。
Q. ヘッドライト修理時に殻割りができない場合はどう対応しますか？
A. 当店では、素材の品質によって変形のリスクがある場合、一部カッティングにて修理対応を実施します。今回のAUDI修理でも殻割りではなくカッティング修理で対応しました。
