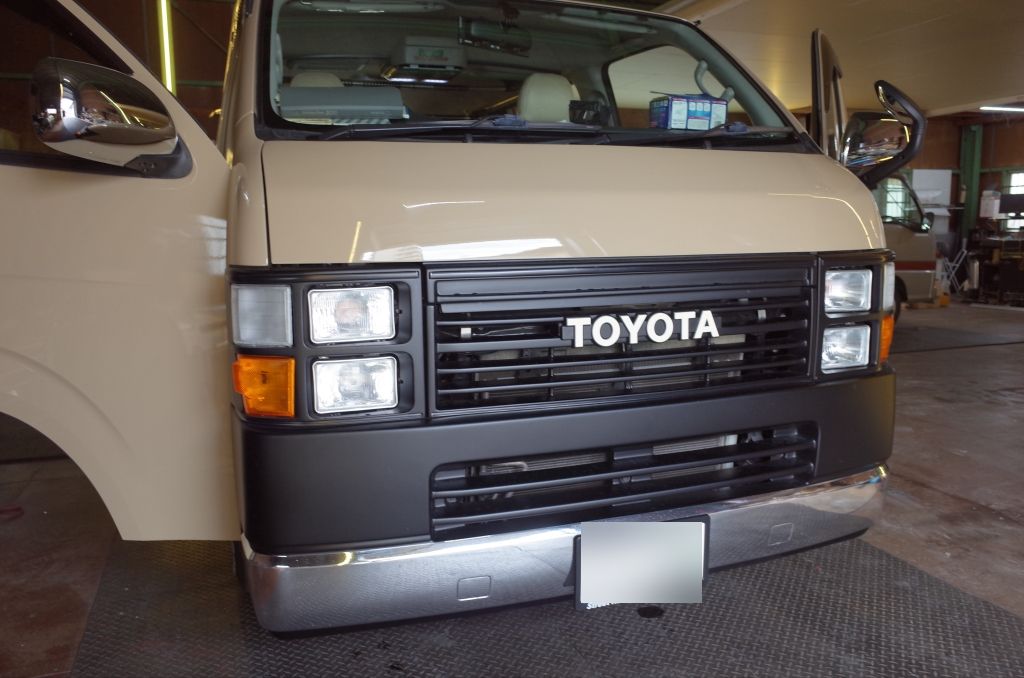

ハイエースでご来店いただきました。
H80系ルックに仕上げている車両でなかなか渋いですね～好みです。
今回バックカメラが映らなくなったということでご相談受けました。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車種名 | ハイエース | グレード | 不明/なし | ||
メーカー | TOYOTA | 年式 | 型式 | H２００系 | |
作業レベル | 簡単 | 作業時間 | 0-15分 | 目安工賃 | ￥○，○○○ |
使用工具 | プラスドライバー,ラチェット,ニッパー,テスター | ||||
作業工程その１ | |
| バックの切り替えはOK 映像が映らない原因は様々 カメラ故障 ナビ故障 配線断線 接触不良等々 |
作業工程その２ | |
| ヒアリングしたところ映らなくなる前にサイドステップカバーを ご自身で外したとのこと その時カメラケーブルを引っ張ってしまったということでした。 |
作業工程その３ | |

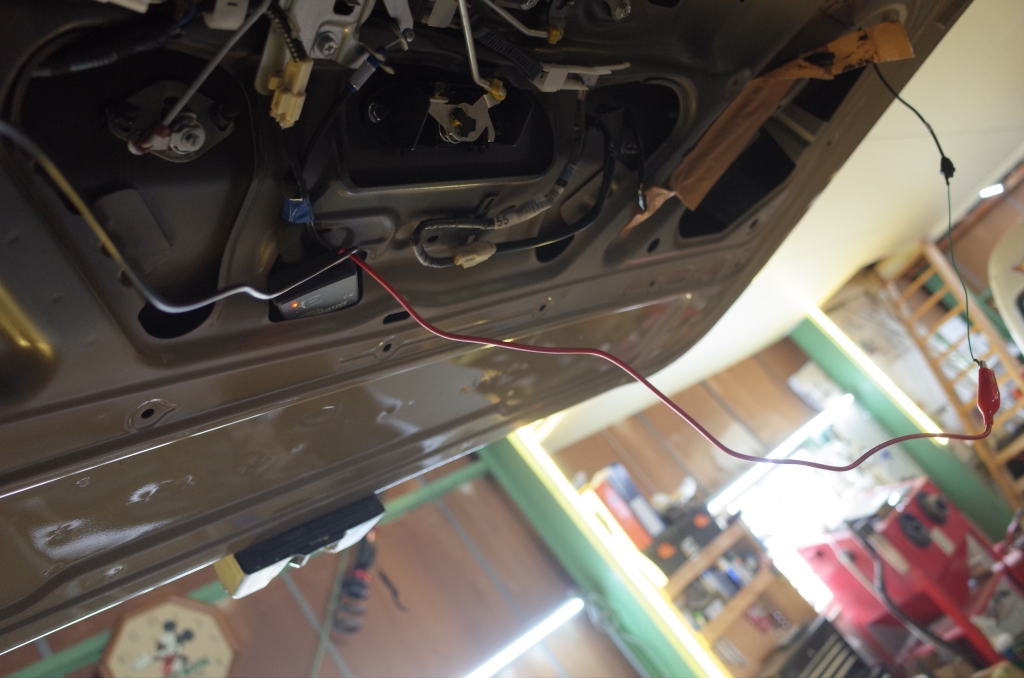

| 以上のことからほぼ確実に配線の断線と特定して調査開始しました。 まずお客様も診断するのに配線をカットしてしまったということなのでまずはその部分の修理 |
作業工程その４ | |

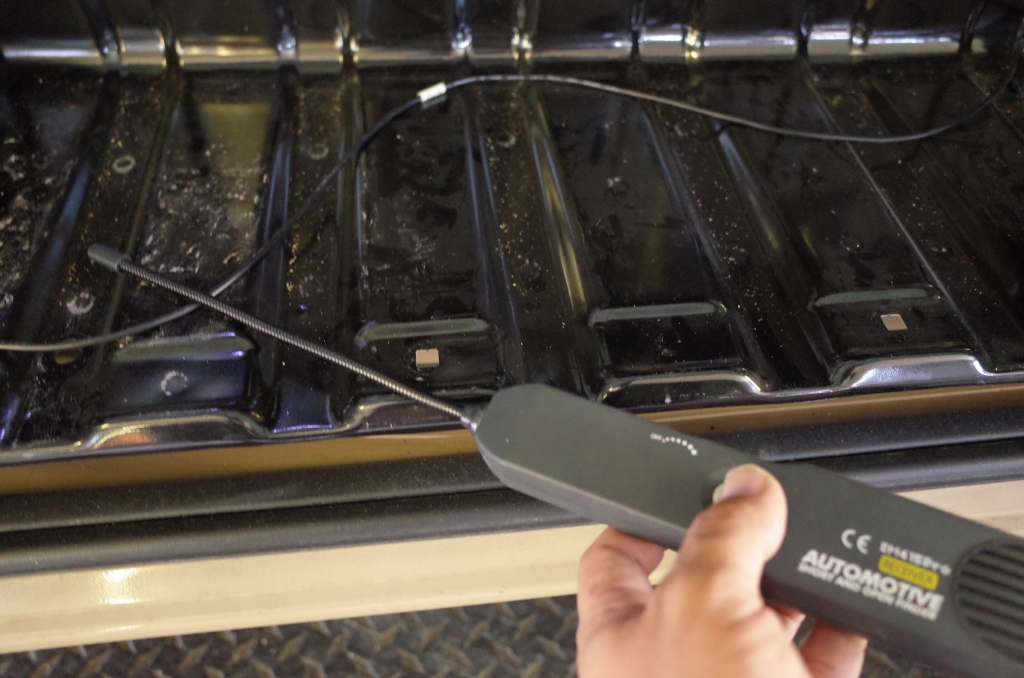

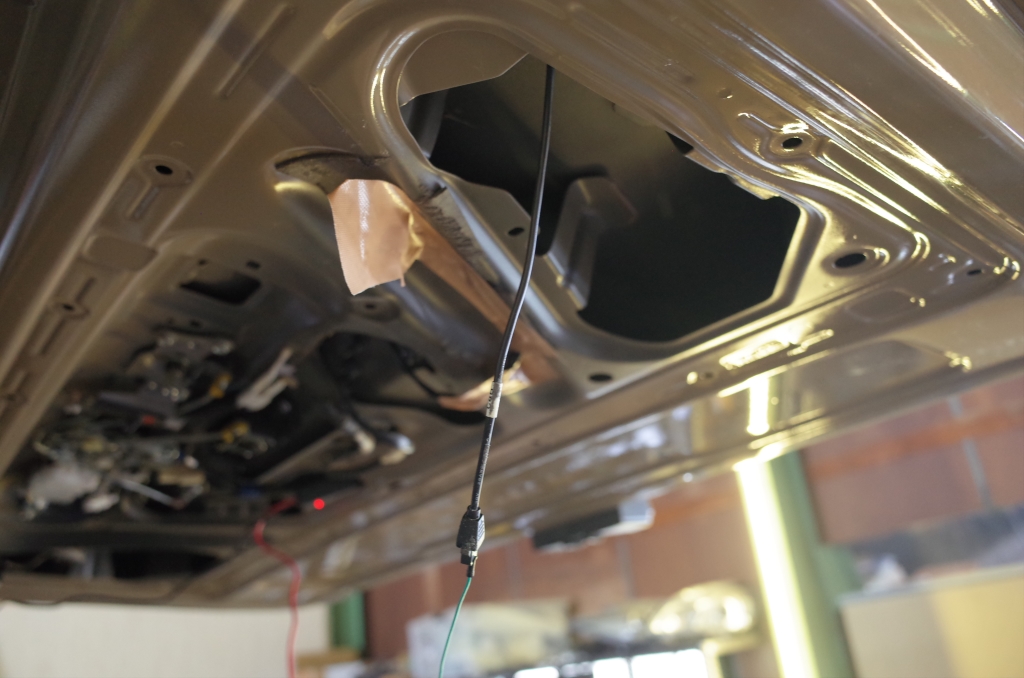

| 断線を検出する最強アイテムを使いました。 この装置は電波を使って 配線の断線部分を検出する機械です。 ケーブルの端っこからアンテナを当てて音がでなくなる部分を探します。 |
作業工程その５ | |

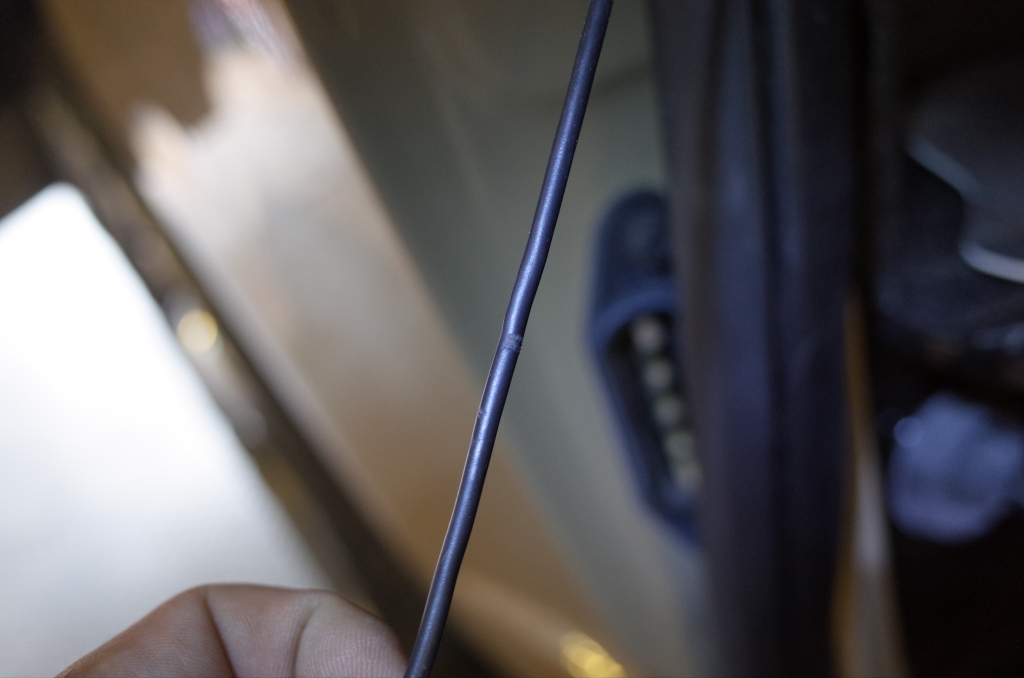

| するとこの部分で音が途切れる 外側からはわからないですがおそらく内部のケーブルが断線しています。 |
作業工程その６ | |

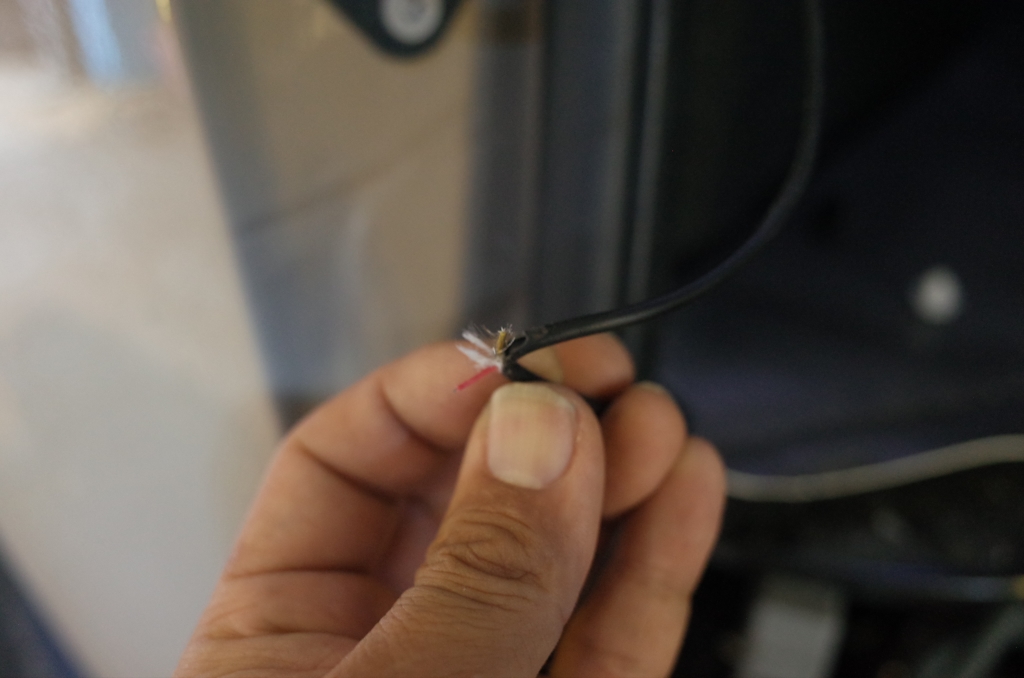

| やはりビンゴです。 ケーブル２本とも切断せれていました。 |
作業工程その７ | |

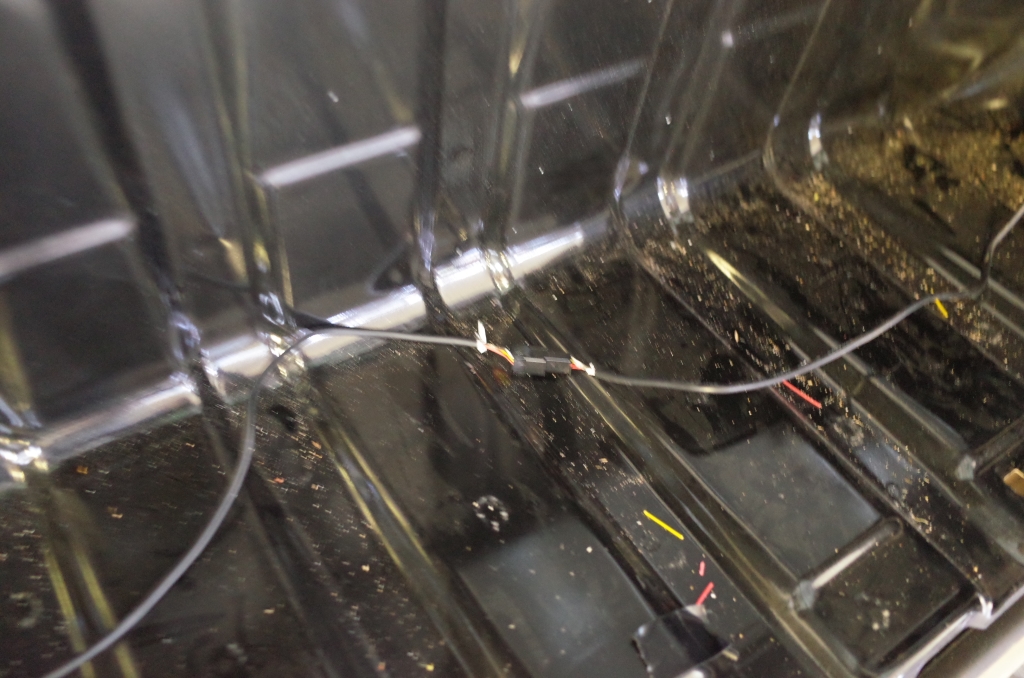

| つなぎ直して無事修理完了 |

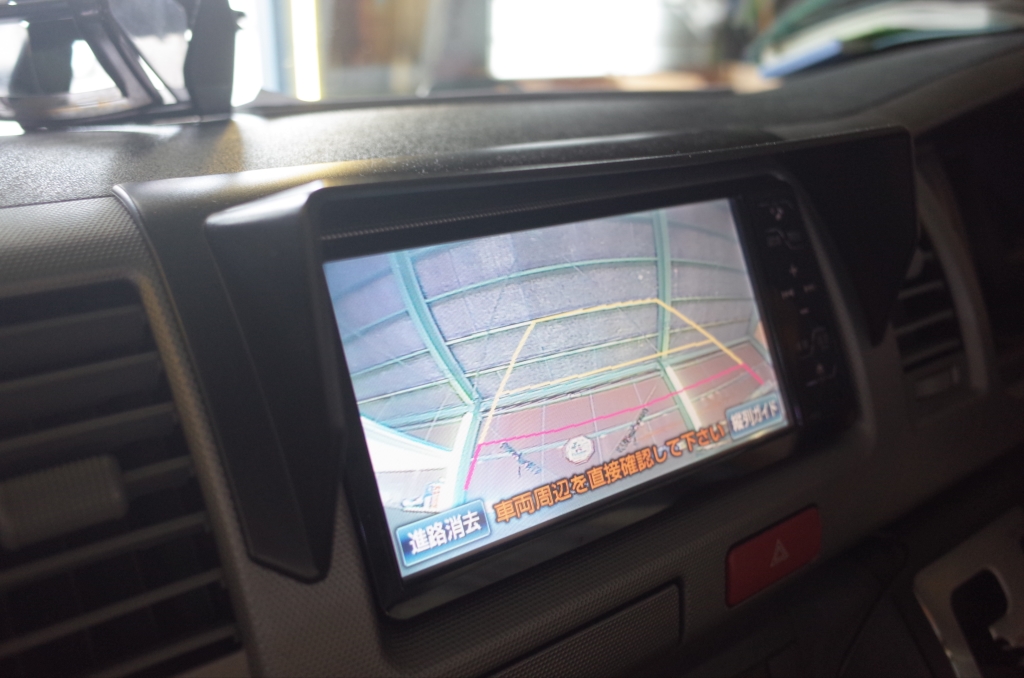

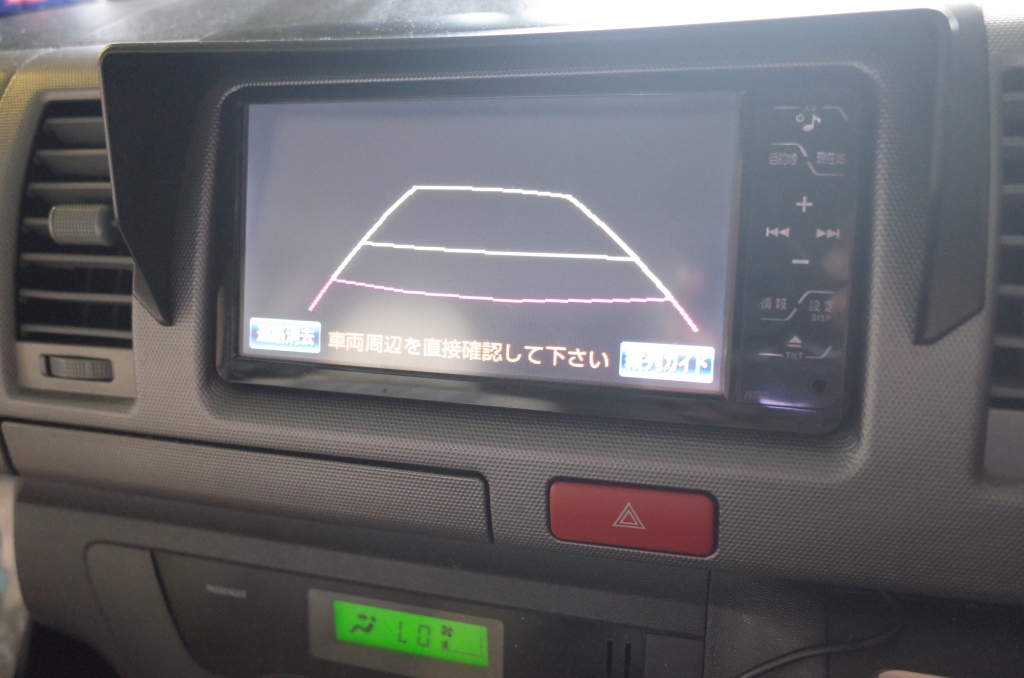

BEFORE | AFTER |
|
|
