VOLVO V70 外装系LED化

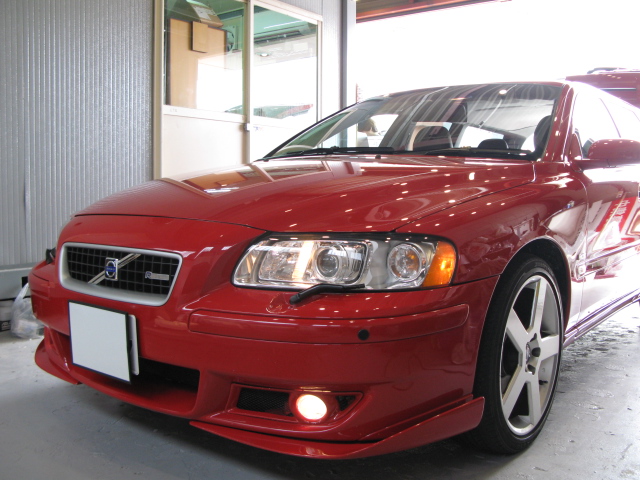

VOLVO V70　前期でご来店

ヘッドライトやバンパー周りは後期型から移植されているのでまるっきり印象が違います。

やはりVOLVOといえば赤ですね～

かなりのこだわりで今回はウィンカーランプのオレンジバルブの写りこみが気に入らないのと

電球特有の点灯・消灯のレスポンスの悪さを解消するためにLEDへの交換をご希望でした。

上記はLEDと電球の動作の違いがわかる映像です。

オレンジレンズに白色LEDを使っているので色は黄色になっていますが動作の参考にはなります。

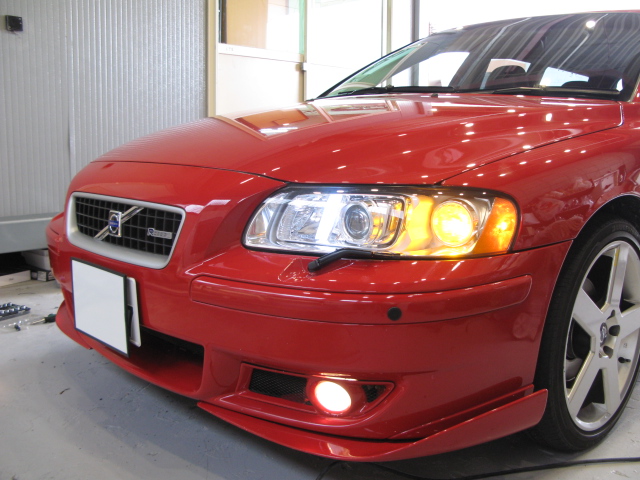

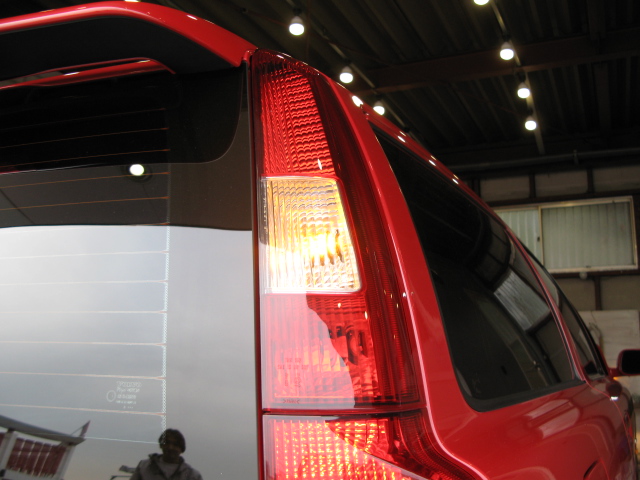

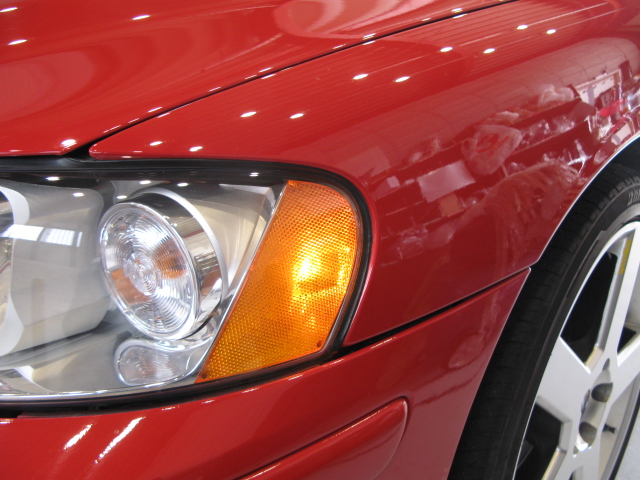

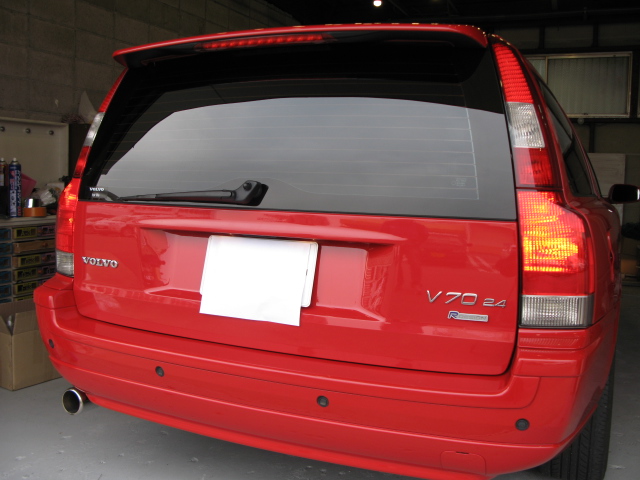

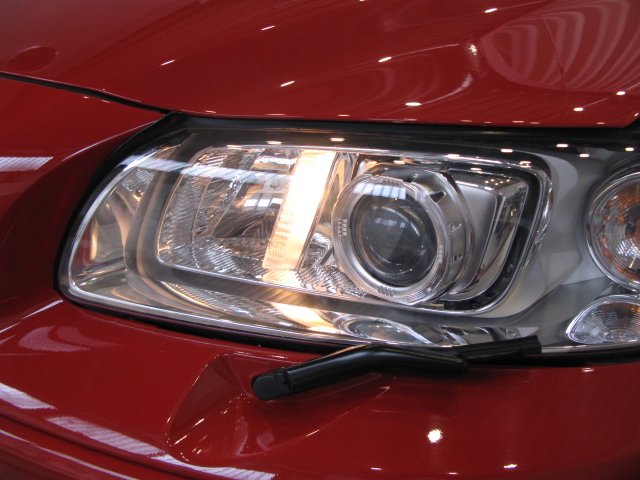

早速作業にかかります。下記は純正電球のままの写真です。前の型のVOLVOだったらもっと角ばったボディーには

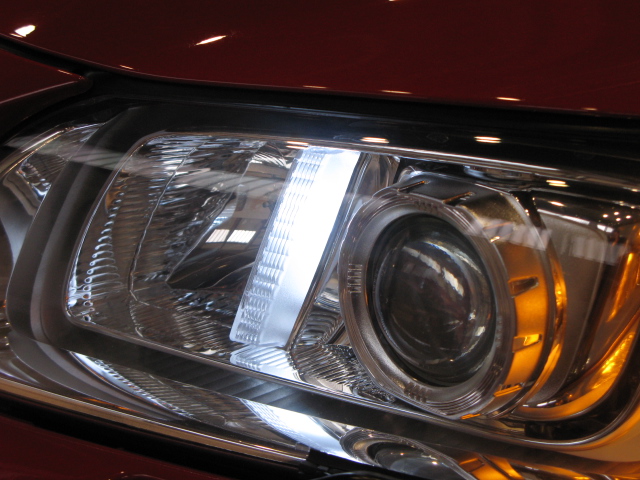

電球色の方がしっくりくるかもしれませんがスタイリッシュになったボディーにはやっぱり白色LEDです。

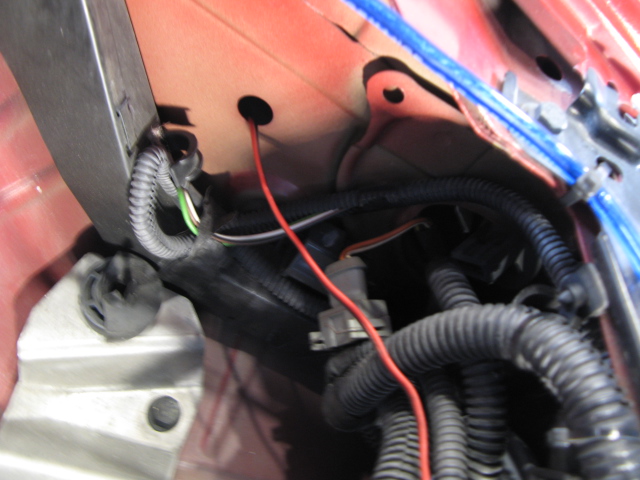

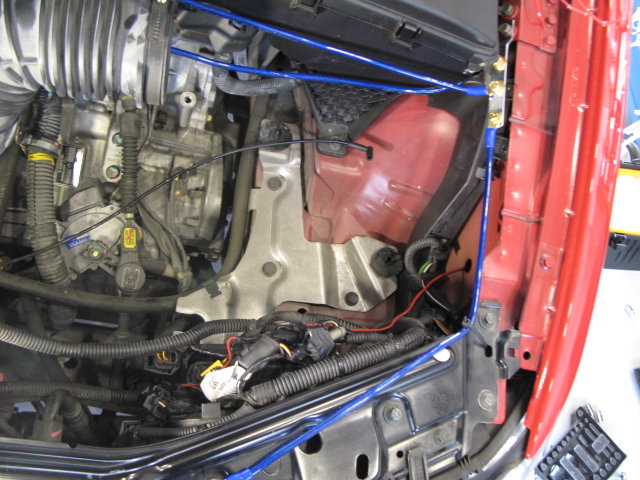

途中の作業はコンピューターのカバーを外したり、エアクリを外したり結構大変でした。

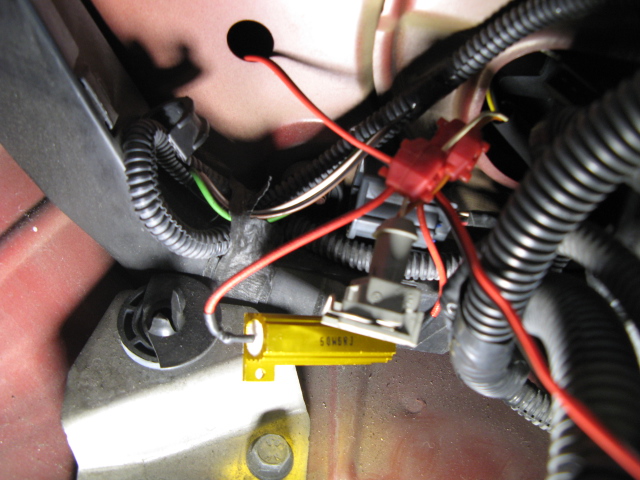

ウィンカーには漏れなく抵抗を設置

フロント周りで3時間かかりました・・・。

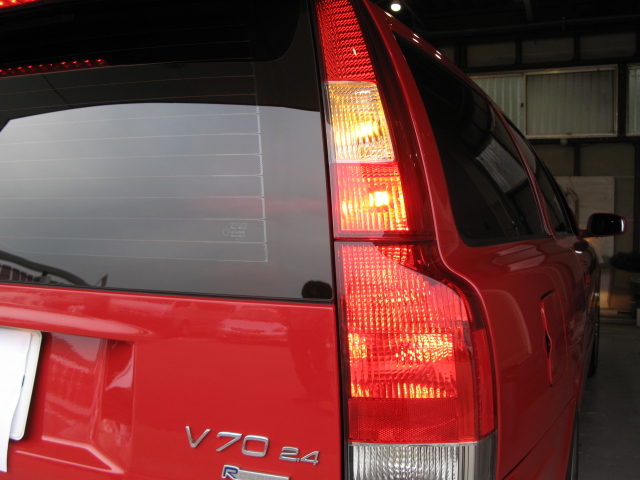

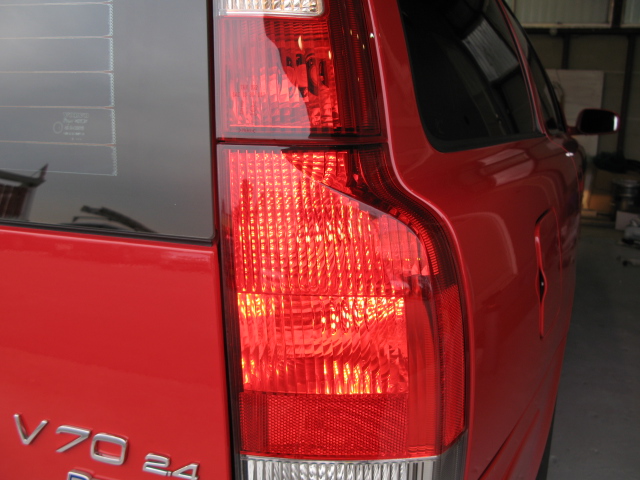

続いてリアはも一気に交換します。

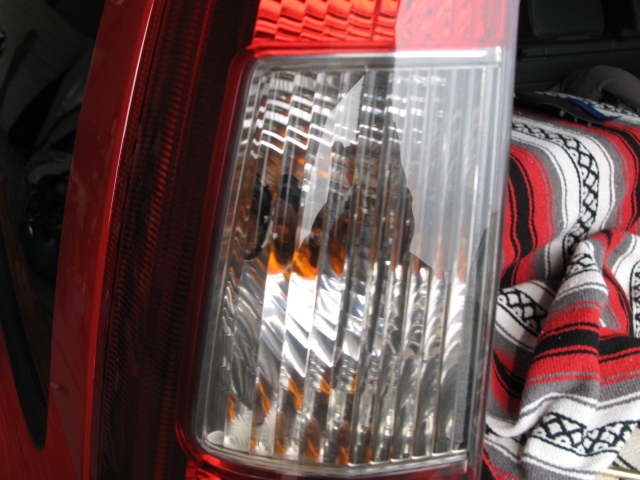

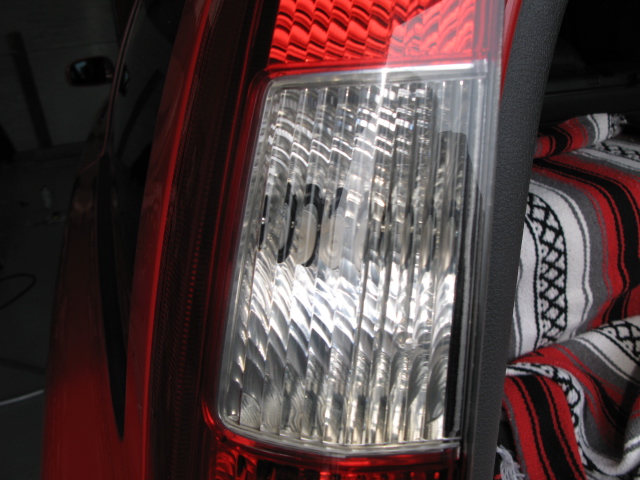

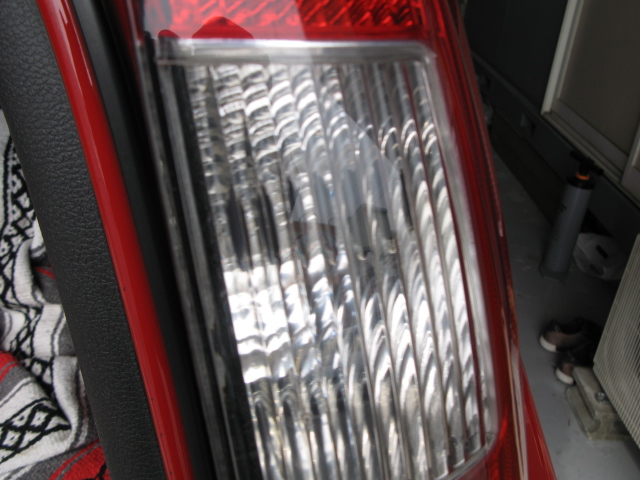

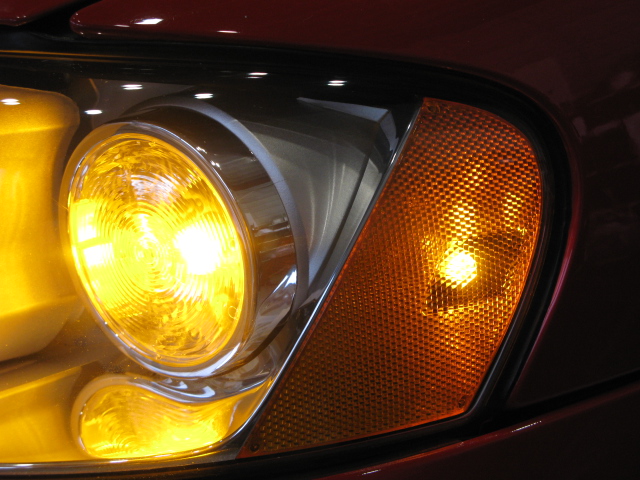

ウィンカーの写りこみの写真です。たしかにかなりすっきりしますね。

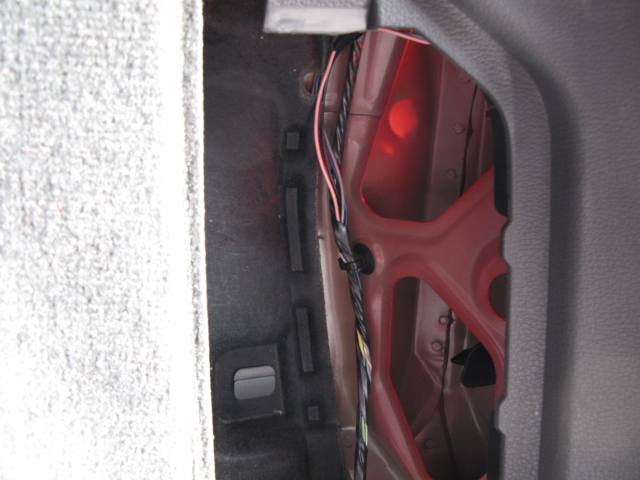

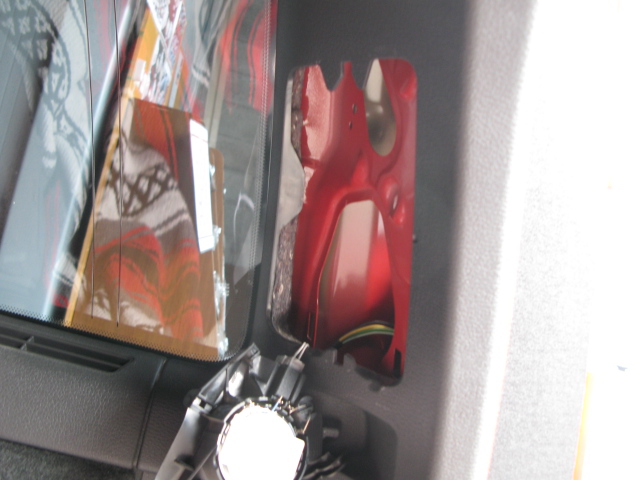

内張りの剥がし方やバルブの交換方法はサービスマニュアルを参考にしてください。

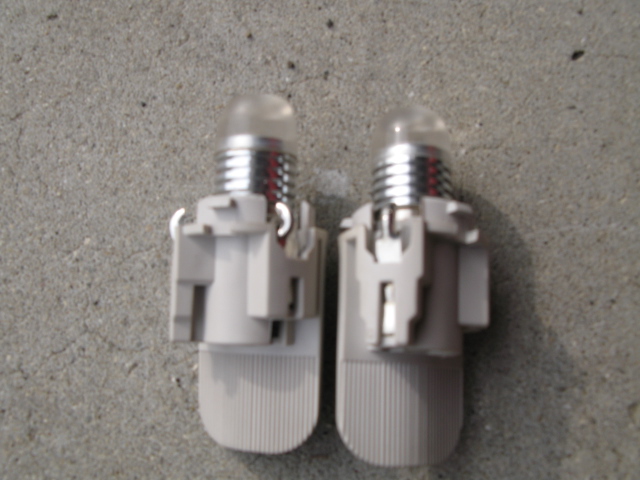

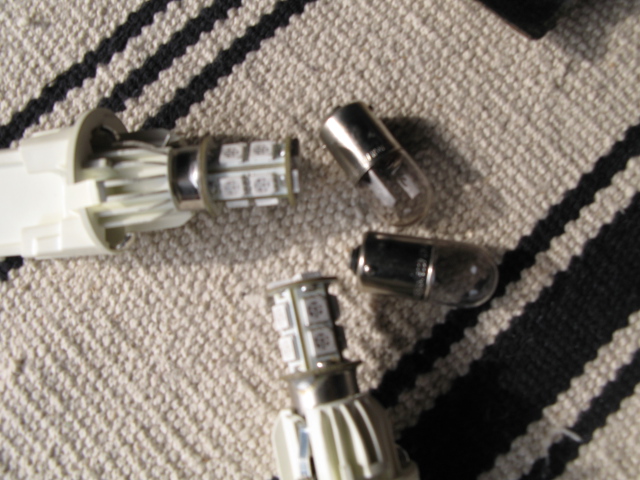

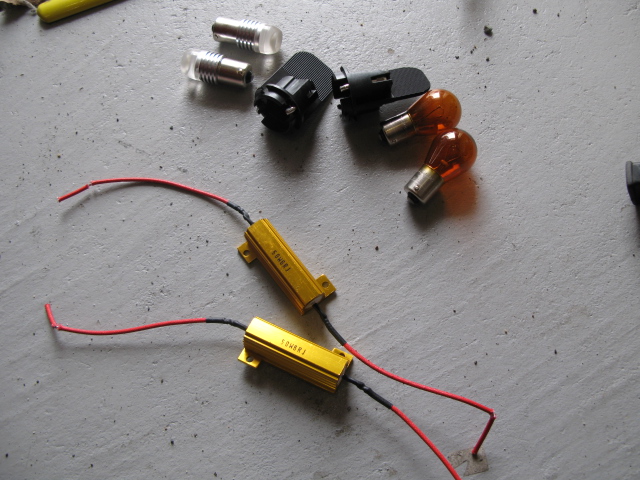

下は使用したLEDと抵抗です。

写真はありませんがソケットに直接半田で抵抗を取り付けます。

このときウィンカーはさほど気にしなくてもOKですがブレーキやスモールの抵抗は常時通電するので

熱の放熱を考慮してください。かならず車両の金属部に接触するように固定し配線などが触れないように

加工してください。配線が溶解して短絡すると非常に危険です。（経験有り）最悪コンピュータ逝きます。

ブレーキは6Ω抵抗を左右1個づつ

スモールは25Ω左右1個づつ設置

丸1日の作業でした・・・。電球1個交換するのにエアクリ外したりバンパー外したり・・・。

VOLVOの設計の問題ではなく私の技術の低さが問題です。がんばります！！

1. T10 5050SMD5連 ホワイト1000円×2個　（ポジション）
2. T10 1210SMD6連 アンバー600円×2個（サイドウィンカー）
3. T10 HighPower1.5W アンバー 1000円×2個（サイドポジション）
4. Bau15ｓ HighPower2.0W アンバー　2000円×4個（前後ウィンカー）
5. Bay15d HighPower2.0W レッド　2000円×2個（ブレーキ）
6. Bay15d 5050SMD13連　レッド　1000円×4個（スモール）
7. BA15ｓ HighPower2.0W ホワイト　2000円×2個（バック球）
8. 6Ω抵抗　1000円×6個
9. 25Ω抵抗　500円×2個
10. 作業工賃　20000円（バンパー外し、エアクリ外し、タイヤハウスリベット）

ちなみに店頭価格とWEB価格は異なります。

WEB価格での購入ですと保障期間は1週間で初期不良のみです。

店頭価格での購入ですと

LEDは最大3ヶ月 HIDは最大6ヶ月保障いたします。
