200系クラウン トランク側テールランプLED修理

この度ご依頼いただいたのは、トヨタ 200系クラウンのトランク側テールランプ修理です。お車をお預かりしたところ、トランク側のテールランプが片側または両側で点灯しない状態でした。元々200系クラウンでは、なぜかトランク側のテールランプのみで球切れ、つまりLEDの不点灯が発生する傾向が見られるようです。今回はご予算の都合もあり、不具合が生じている箇所に絞って修理を行うことになりました。

入庫車両と不具合箇所の確認

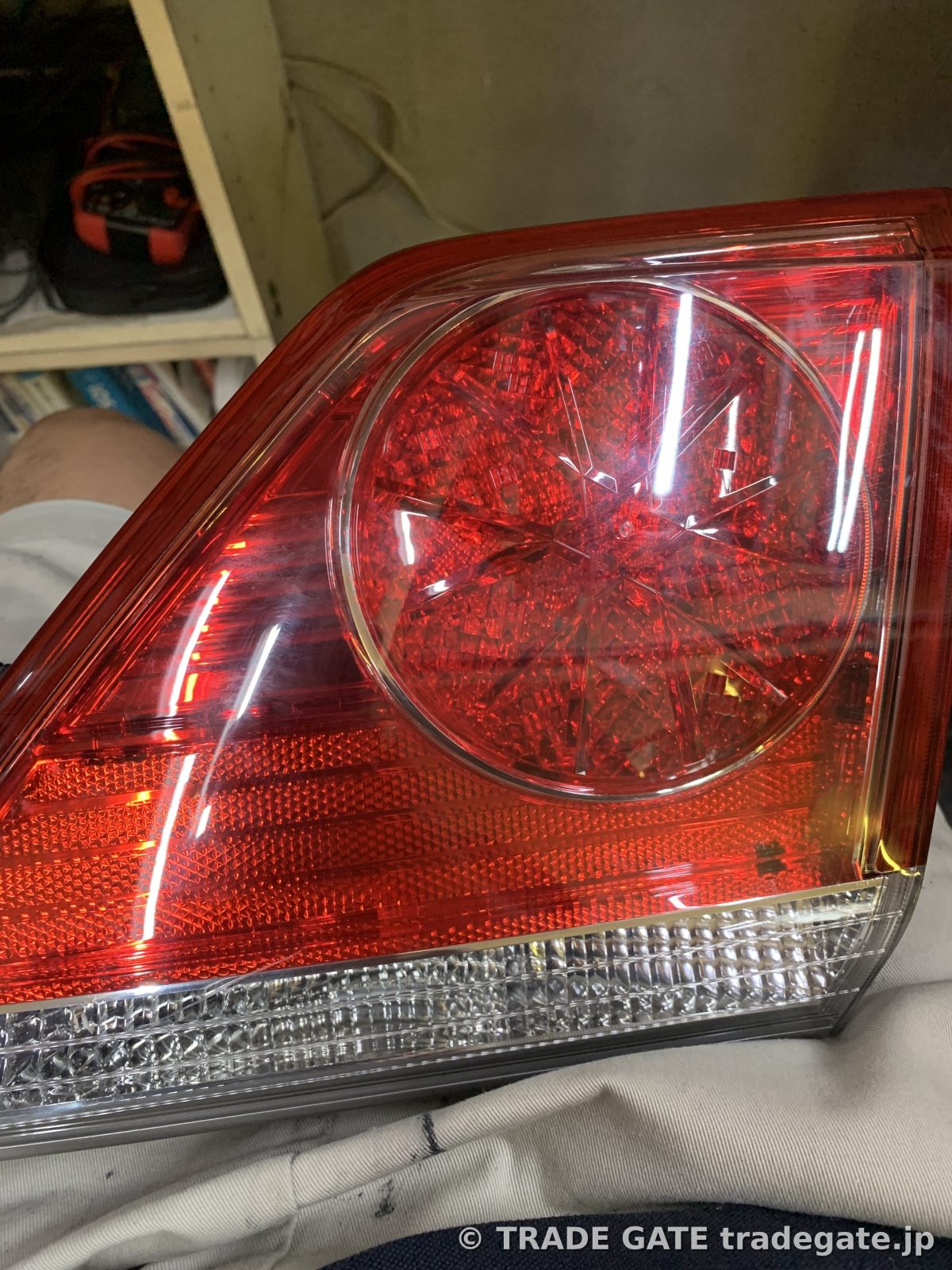

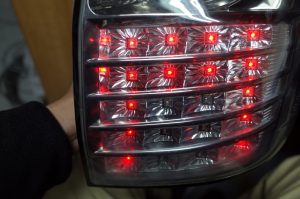

ご入庫いただいた200系クラウンは、外観からは大きな損傷は見られない状態でした。しかし、トランク側のテールランプを点灯させると、円形に配列されたLEDの一部が発光していません。特にこの年式のクラウンでは、テールランプユニットのトランク側に位置するLEDに不具合が生じやすいという声を耳にすることがあります。写真4は車両から取り外したテールランプユニットの外観です。目視では破損や水の侵入跡などは確認できませんでした。

テールランプユニットの分解とLED基板の確認

ユニットの慎重な分解

不点灯の原因を特定するため、まずはテールランプユニットを慎重に分解していきます。ユニットは樹脂製のカバーで覆われており、内部には円形のLED基板が組み込まれていました。これらの部品は専用の接着剤やクリップで固定されているため、無理な力を加えると破損してしまう恐れがあるため、時間をかけて丁寧に作業を進めます。

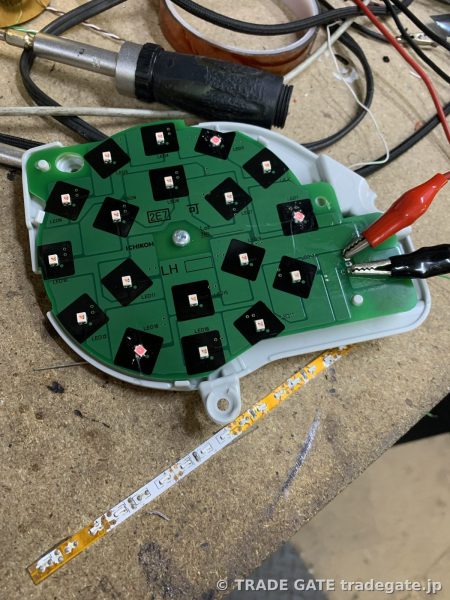

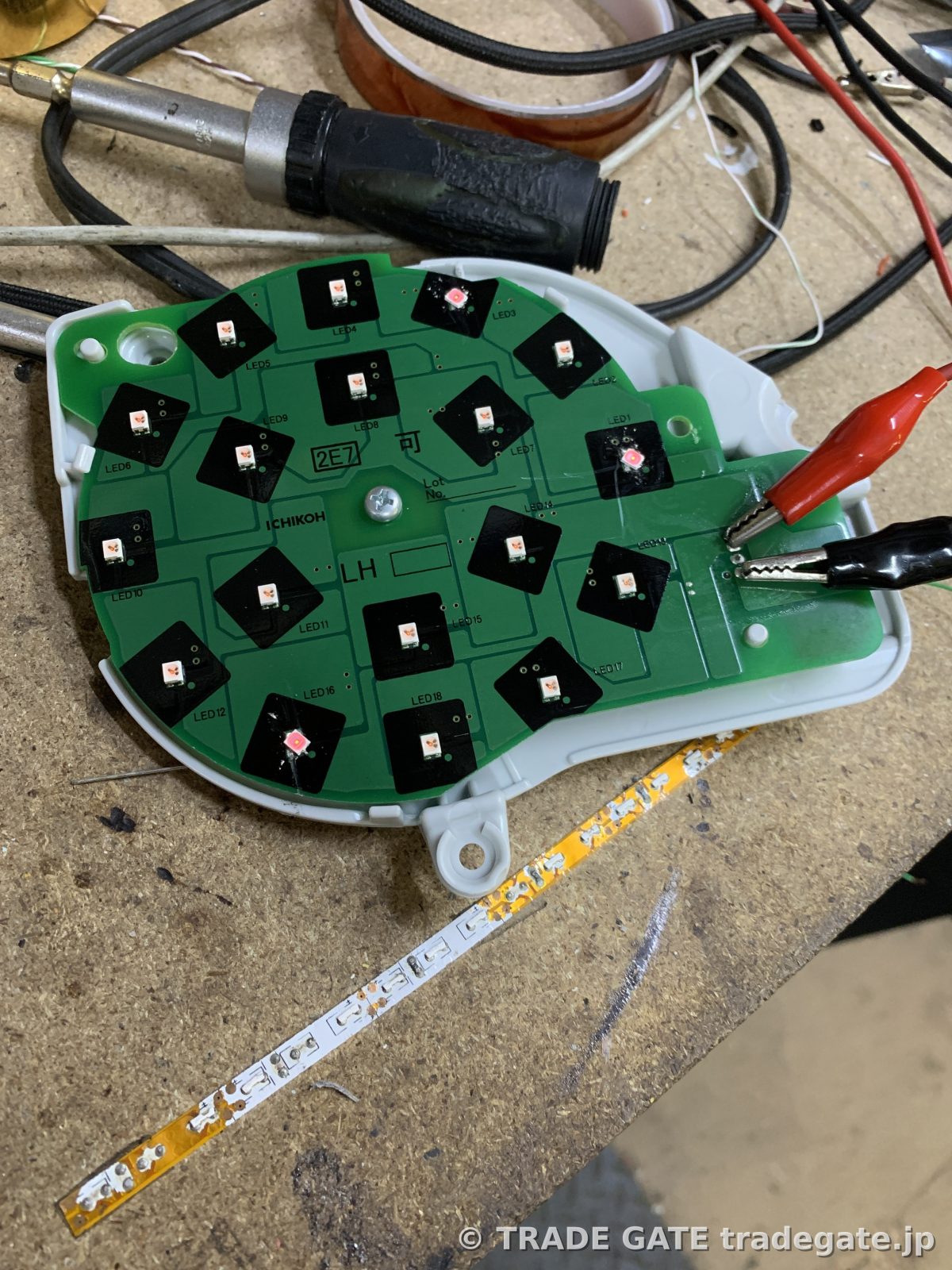

分解後、取り出したLED基板を単体で電源に接続し、どのLEDが機能していないのかを確認しました。写真5は取り外したLED基板を点検している様子です。このように電源を仮接続して点灯確認を行うと、不具合のあるLEDがどこにあるか一目で分かります。この段階で、複数のLEDが不点灯になっていることが判明しました。

不良LEDの交換と修理作業

不良LEDの特定と交換

不点灯箇所が確認できたので、不良となっているLEDの交換作業に移ります。基板上のLEDは非常に小さく、一つひとつの部品がデリケートです。周囲の部品に影響を与えないよう、精密な半田ごてを使用して不良LEDを取り外し、新しいLEDと交換します。この作業は、正確な半田付け技術と、適切な温度管理が求められます。

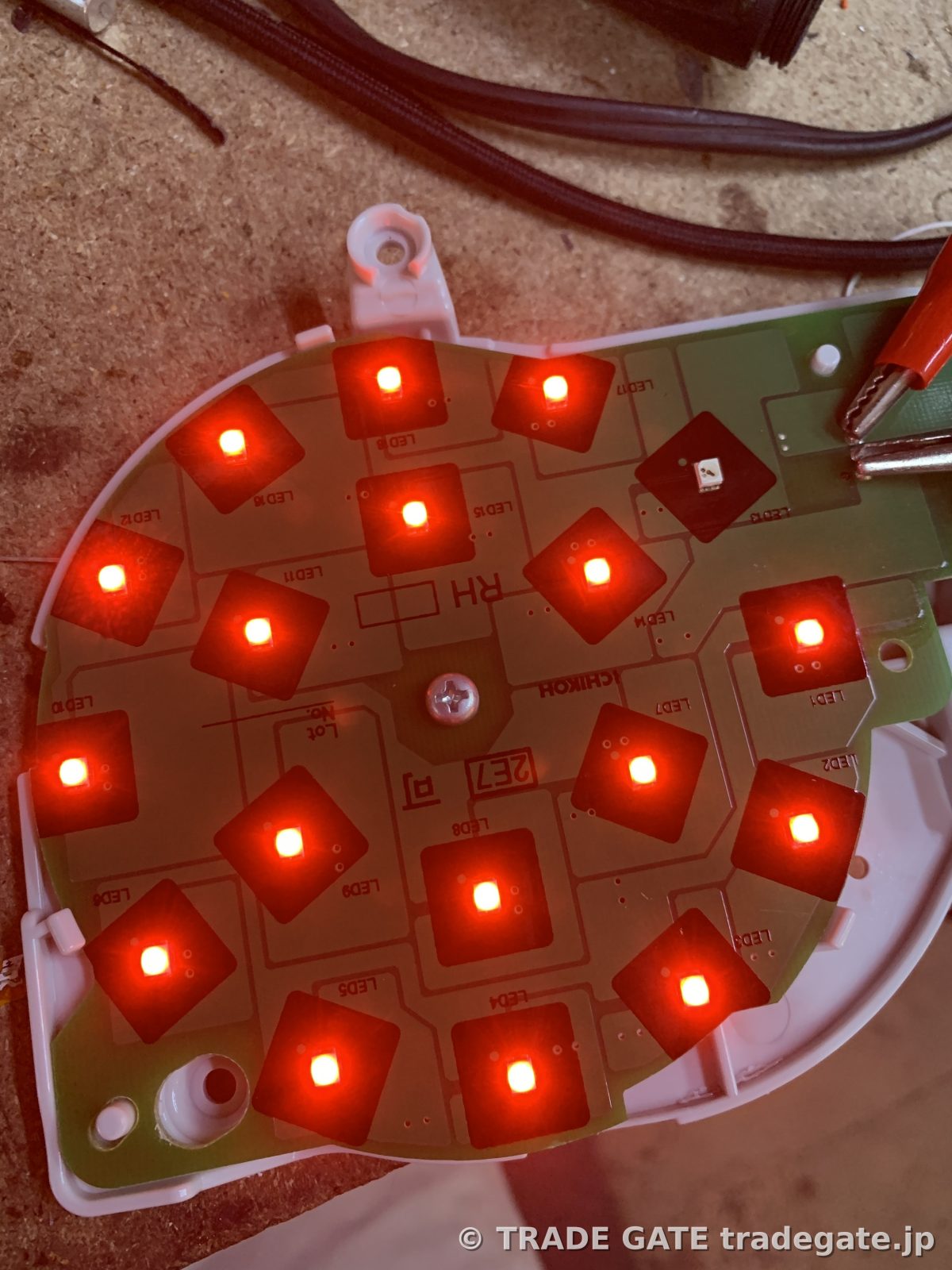

写真2は交換作業中に点灯確認を行っている段階です。交換後のLEDが問題なく発光しているか、また周囲のLEDも正常に作動しているかを慎重にチェックします。今回は、予算の都合で不具合部分のみの交換というご依頼でしたので、全てのLEDを新品に交換するのではなく、点灯不良を起こしている特定のLEDに絞って交換を行いました。交換したLEDは、既存のものと色合いや明るさに極力差が出ないよう配慮して選定しました。

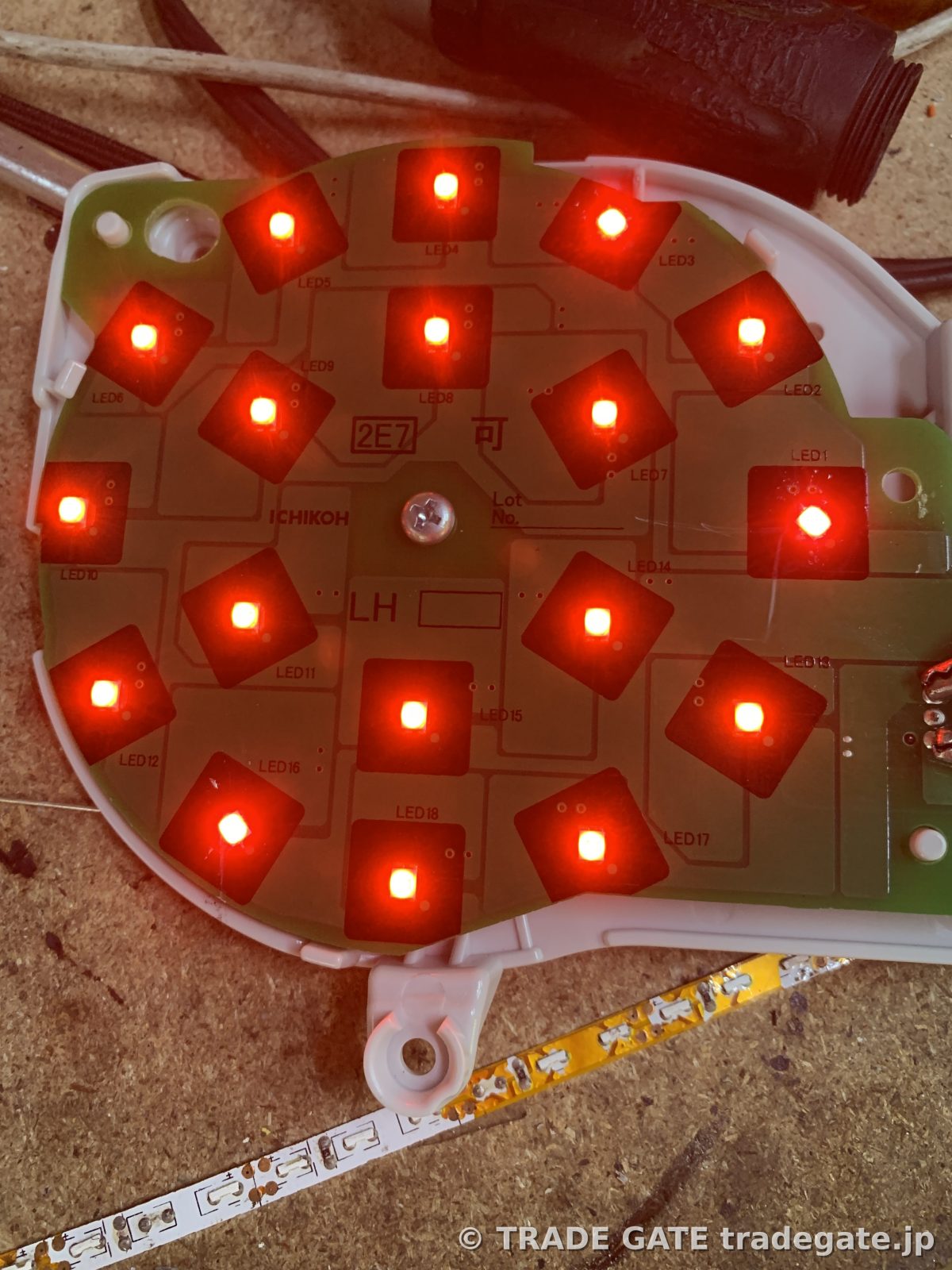

作業を終えたLED基板全体に再度電源を供給し、全ての交換箇所、そして既存のLEDを含め、問題なく点灯することを確認します。写真3は修理後のLED基板の点灯状態です。全てのLEDが均一に明るく発光しており、当初の不点灯箇所も解消されているのが分かります。

200系クラウン トランク側テールランプ修理の完了

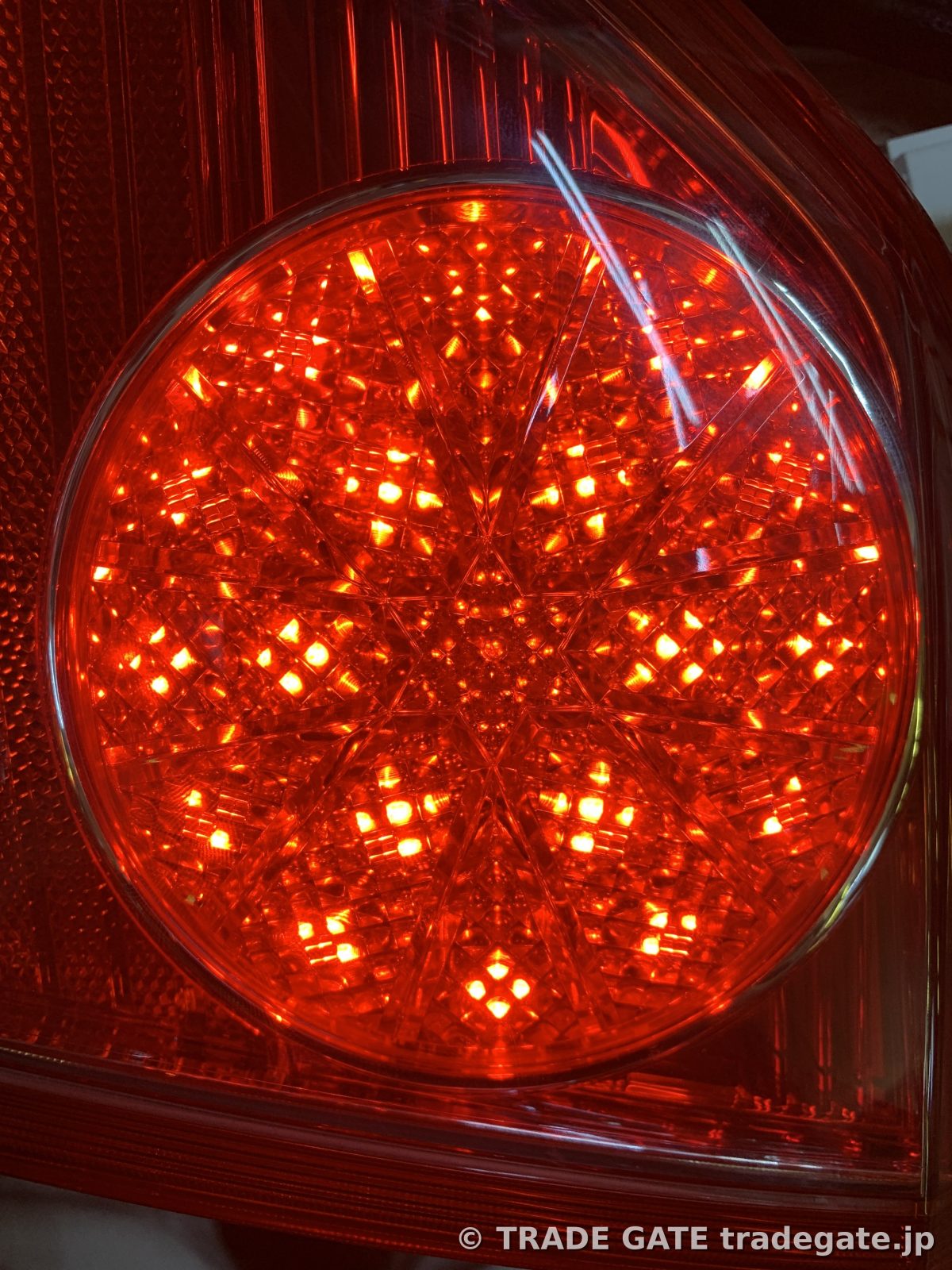

修理を終えたLED基板を、元のテールランプユニットに慎重に組み戻し、さらに車両へと装着しました。接着剤の乾燥や配線の固定を確認し、最終的な点灯テストを行います。写真1は、全ての工程が完了し、正常に点灯している200系クラウンのトランク側テールランプです。円形に配置されたLEDが鮮やかな赤色で均一に発光し、修理前の不点灯状態が完全に解消されました。お客様にもご確認いただき、ご満足いただけた様子でした。今回の修理により、テールランプの視認性が回復し、安心してドライブを楽しんでいただける状態に戻ったことを確認し、お車をお引き渡ししました。
