この記事の要点
- ワゴンRのH4ヘッドライトを軸位置調整式LEDバルブに交換。軸位置調整により純正ハロゲンと同じ光軸を実現し、綺麗なカットラインが出るようになりました。
- LED化は防水処理が重要。光軸調整後にブーツをカットして粘土で防水を行い、HIDより優れた配光性能を確保。ポジションとの色も統一されます。
H4ヘッドライトLED化における軸位置調整式バルブの進化
ヘッドライト用のLEDバルブもカットラインが出るようになってきました。軸位置調整式により、純正ハロゲンとほぼ同じ光軸を実現できるようになっています。

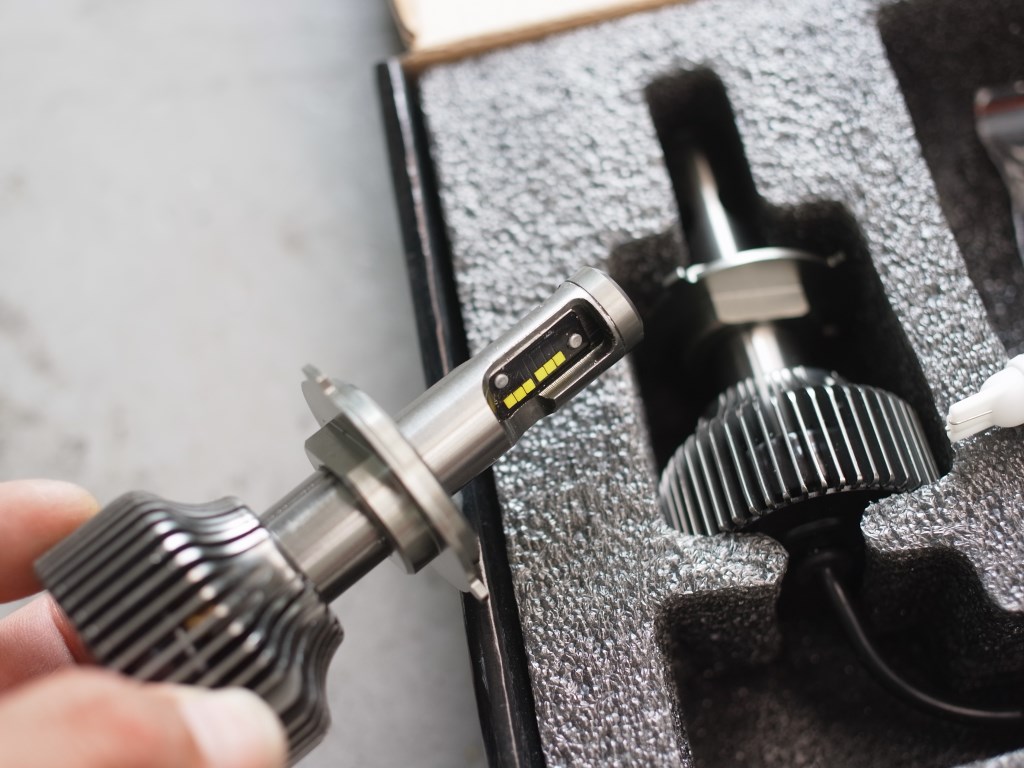

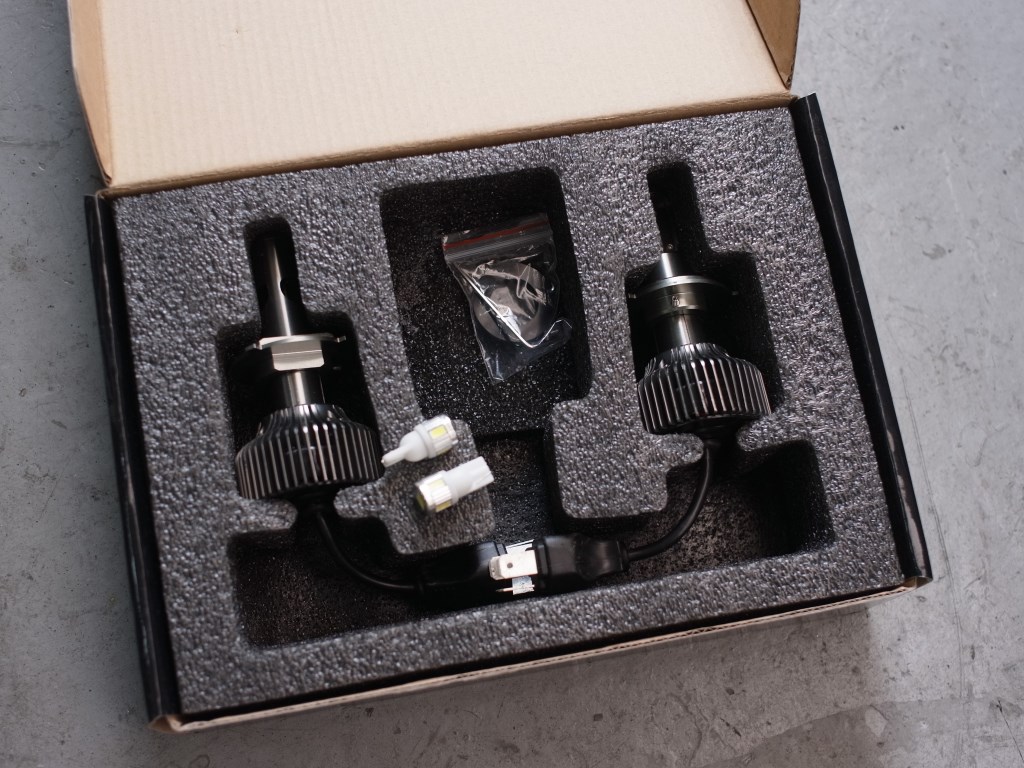

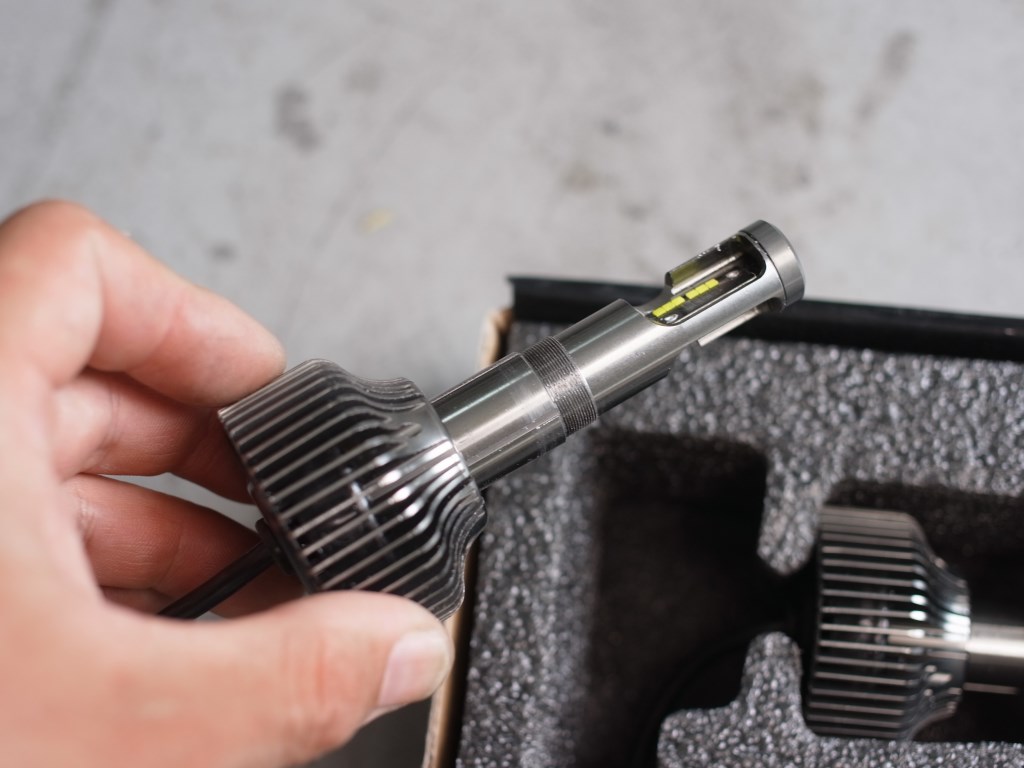

本商品は軸位置を調整することが可能で、これにより純正のハロゲン発光点と合わせることができます。ただし、後ろの放熱フィンが結構大型なため、取り付け条件は厳しめです。今回のワゴンRでは問題ありませんでしたが、バンやワゴンといった車両によっては厳しい場合もあると思われます。
取付時の光軸調整と防水処理の重要性

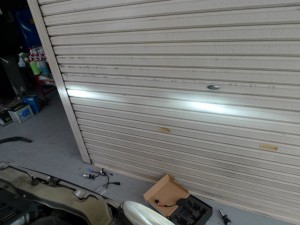

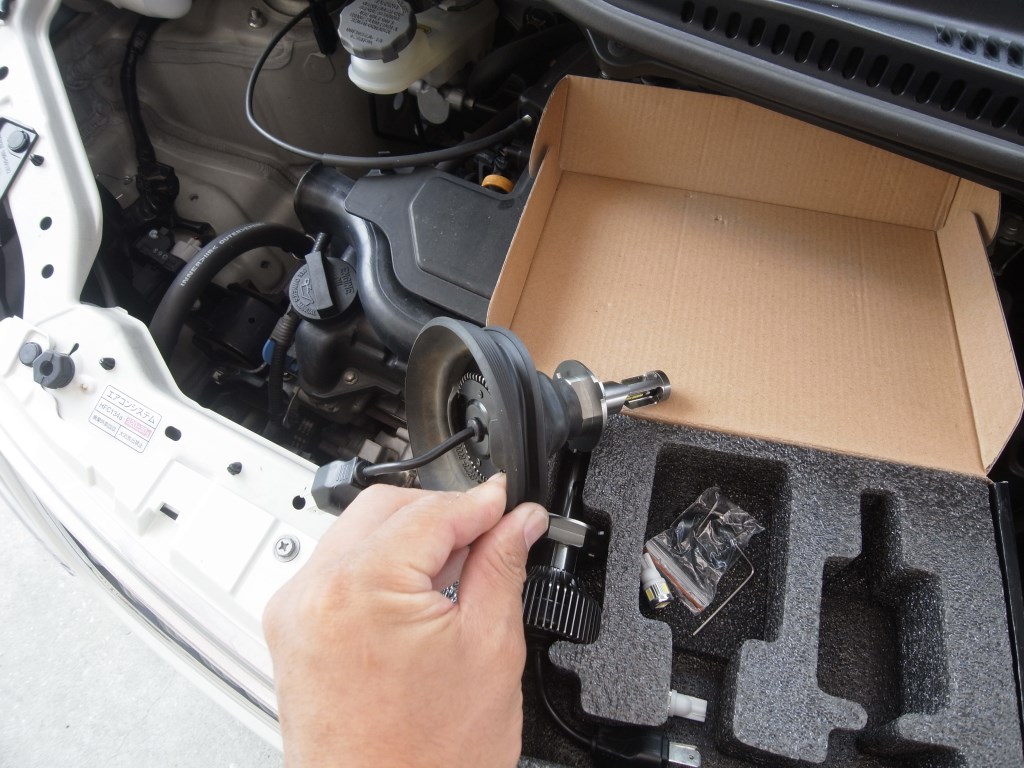

まずは軸を適当に合わせて取り付けたところ、光が散っており明るさもハロゲンより暗くなってしまいました。その後、ねじ込みながら光がハロゲンと同じように光る位置を探して固定します。当初ブーツをかぶせて固定しようと試みましたが断念し、結局ブーツをカットして粘土で防水処理を行いました。
LEDは取付が簡単だと思われがちですが、この防水に関してはHIDよりも断然面倒です。その代わり、HIDよりも完璧な配光が得られるというメリットがあります。
LED化による配光性能とポジション色の統一

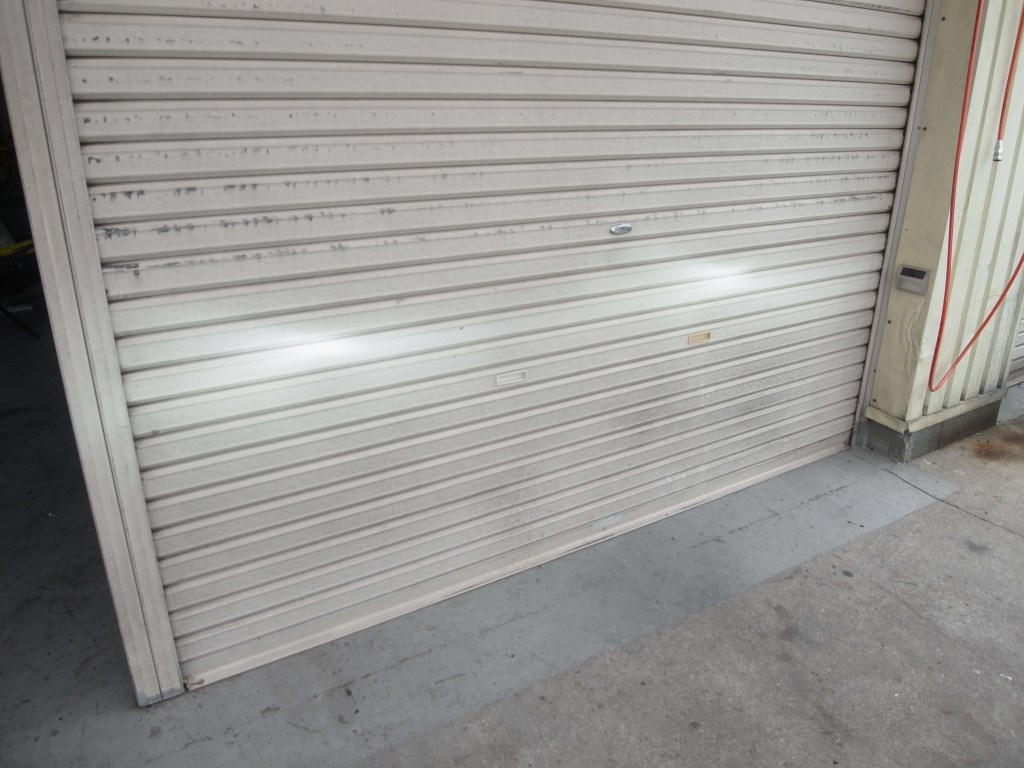

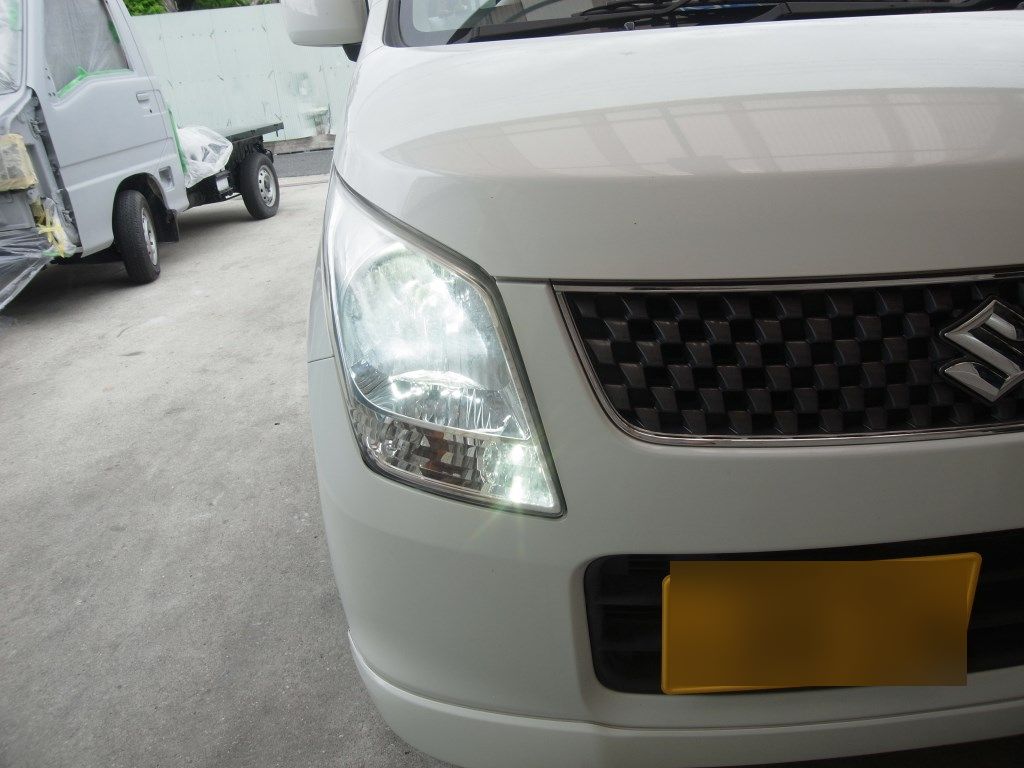

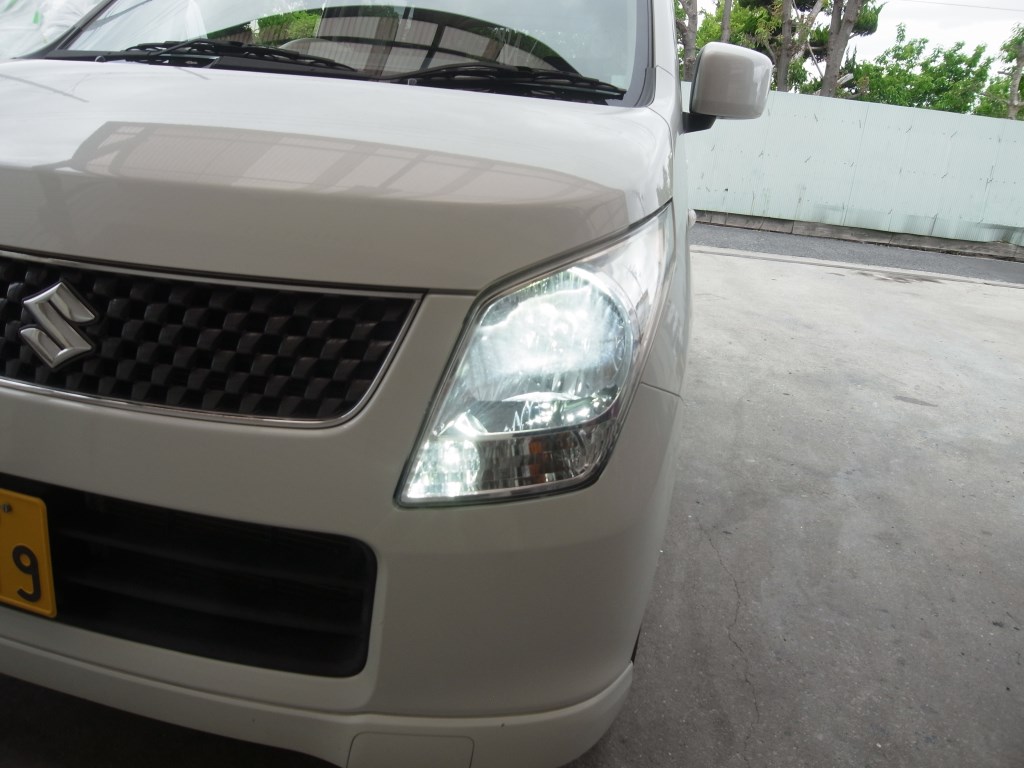

綺麗な左上がりのカットラインが出ました。同じLEDなのでポジションとヘッドライトの色はピッタリ一致します。フォグランプがある場合はこちらもLEDにすることで、さらにピッタリ合わせることが可能です。
この施工に関するよくある質問
Q. H4 LEDバルブの取付時に気をつけることは何ですか？
A. 当店では軸位置の調整と防水処理を最重要としています。軸位置を正確に合わせないと光が散り暗くなるため、実際の光を確認しながら固定位置を探ります。また防水はHIDより面倒で、ブーツをカットして粘土で処理するなど工夫が必要です。
Q. H4 LEDバルブはハロゲンより明るくなりますか？
A. 軸位置を正確に調整することで、ハロゲンと同等の明るさと配光が得られます。調整不十分な状態では暗くなるため、精密な光軸調整が必須です。
Q. ヘッドライトをLED化するとポジションの色は合いますか？
A. 当店では同じLED製品を使用すればヘッドライトとポジションの色がピッタリ一致します。さらにフォグランプもLED化することで全体の色を統一できます。
