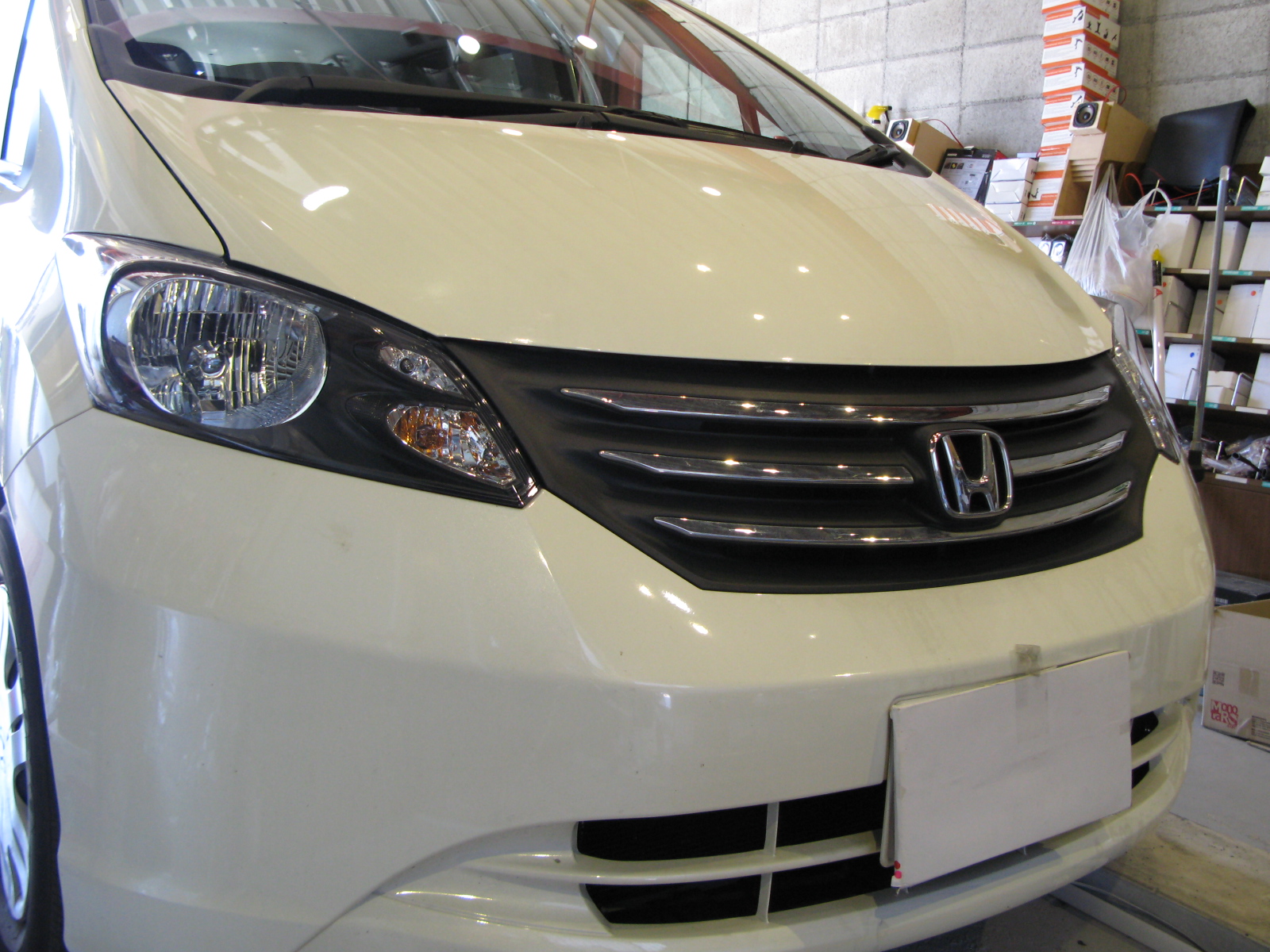

フリードのナビ取り付けを行いました。
・外部TVアンテナ

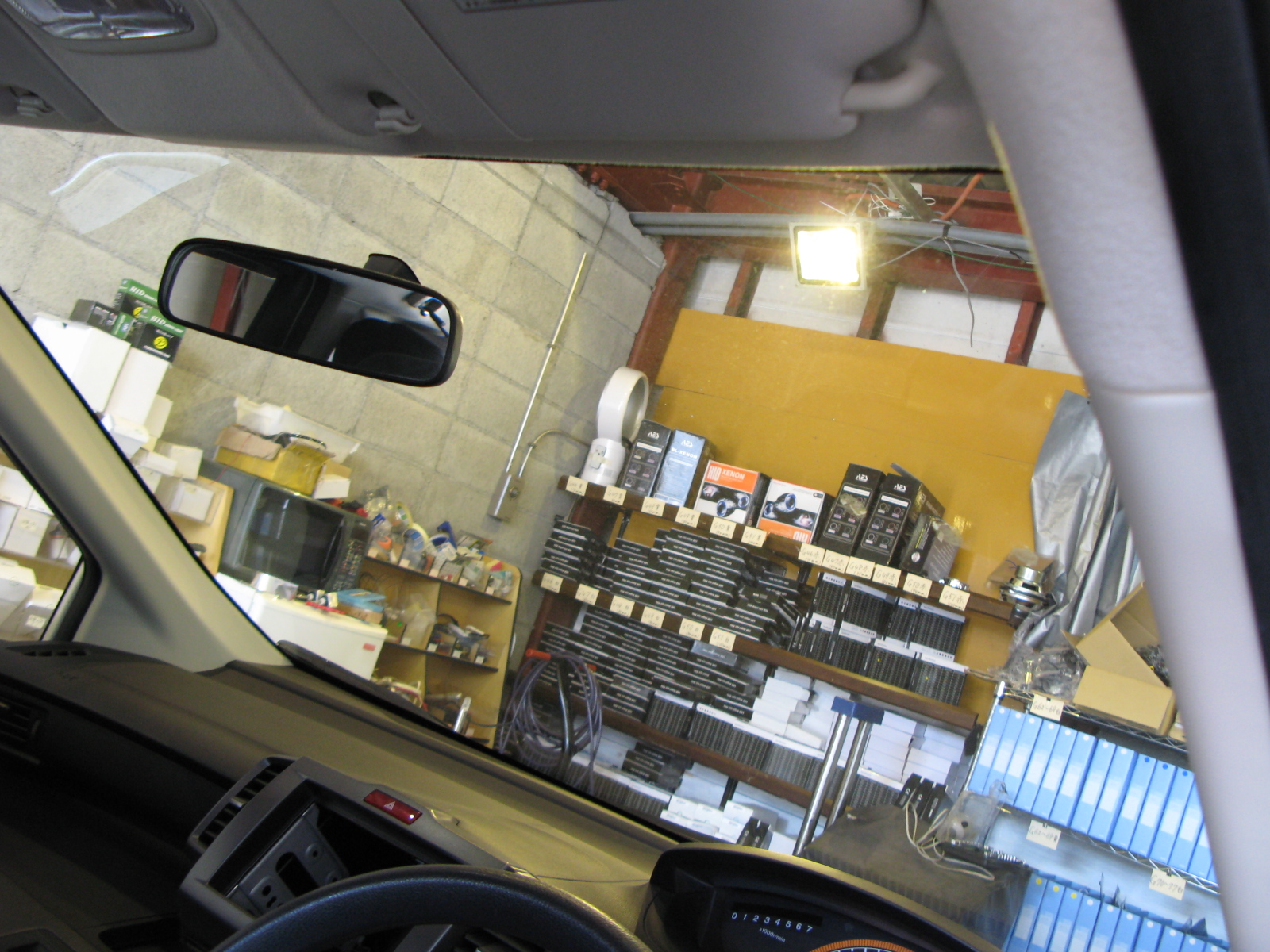

・GPSアンテナ
・ETC取付

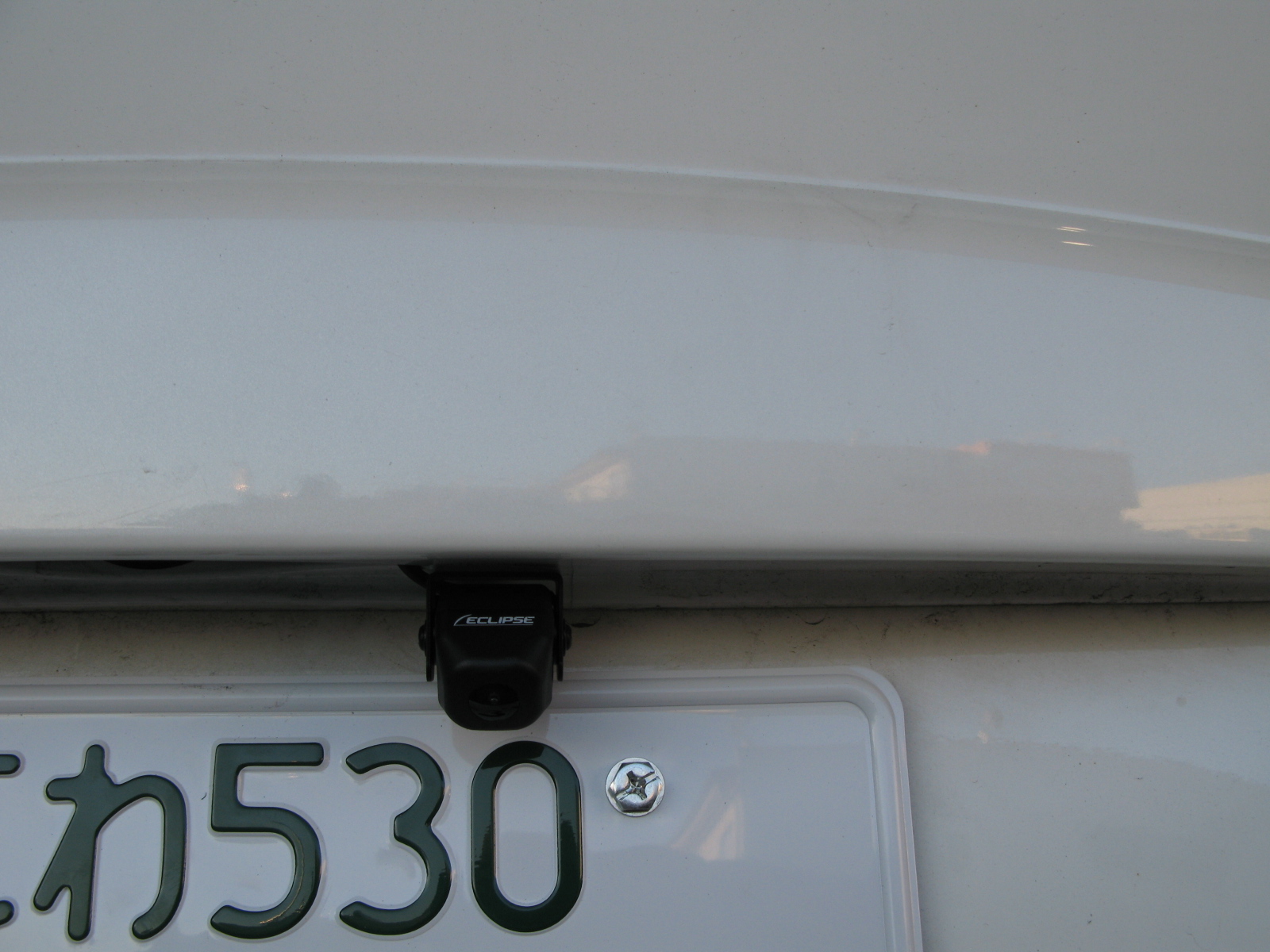

・バックカメラ取付
でした。
ちなみに新商品のナイトライダーを取り付けされた方が撮影させていただけましたので点灯の様子をUPしました。
[jwplayer mediaid=”4086″]
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
![フリードのナビ取り付けを行いました。 ・外部TVアンテナ ・GPSアンテナ ・ETC取付 ・バックカメラ取付 でした。 ちなみに新商品のナイトライダーを取り付けされた方が撮影させていただけましたので点灯の様子をUPしました。 [jwplayer mediaid="4086"]](https://tradegate.jp/blog/wp-content/uploads/2012/02/IMG_1066.jpg "フリードのナビ取付")
車種名 | フリード | グレード | 不明/なし | ||
メーカー | HONDA | 年式 | 2011/H23 | 型式 | ○○○-○○○ |
作業レベル | プロショップ | 作業時間 | 60-120分 | 目安工賃 | ￥20000 |
使用工具 | プラスドライバー,ラチェット,ニッパー,テスター | ||||
商品名 | |||||
作業工程その１ | |

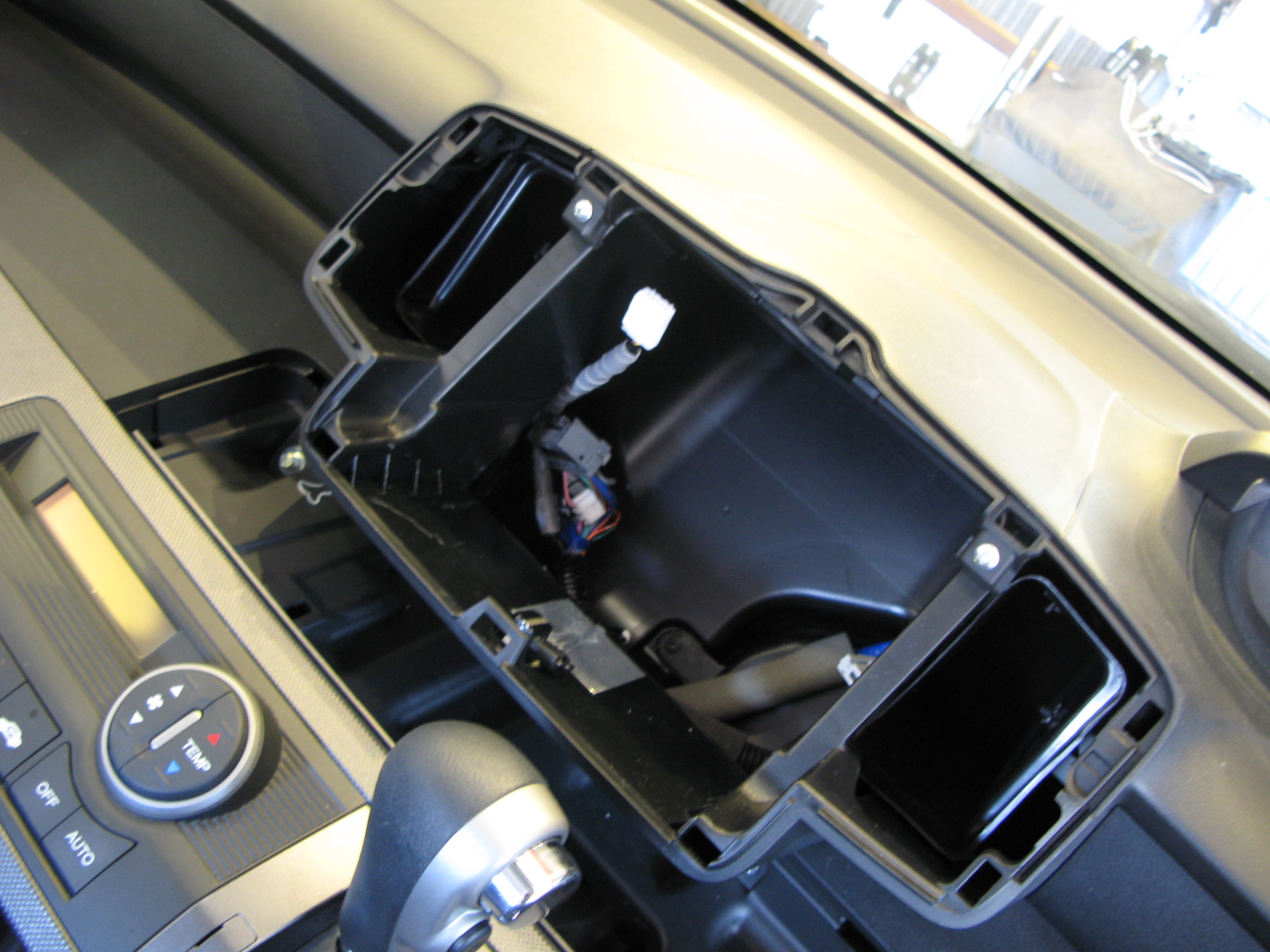

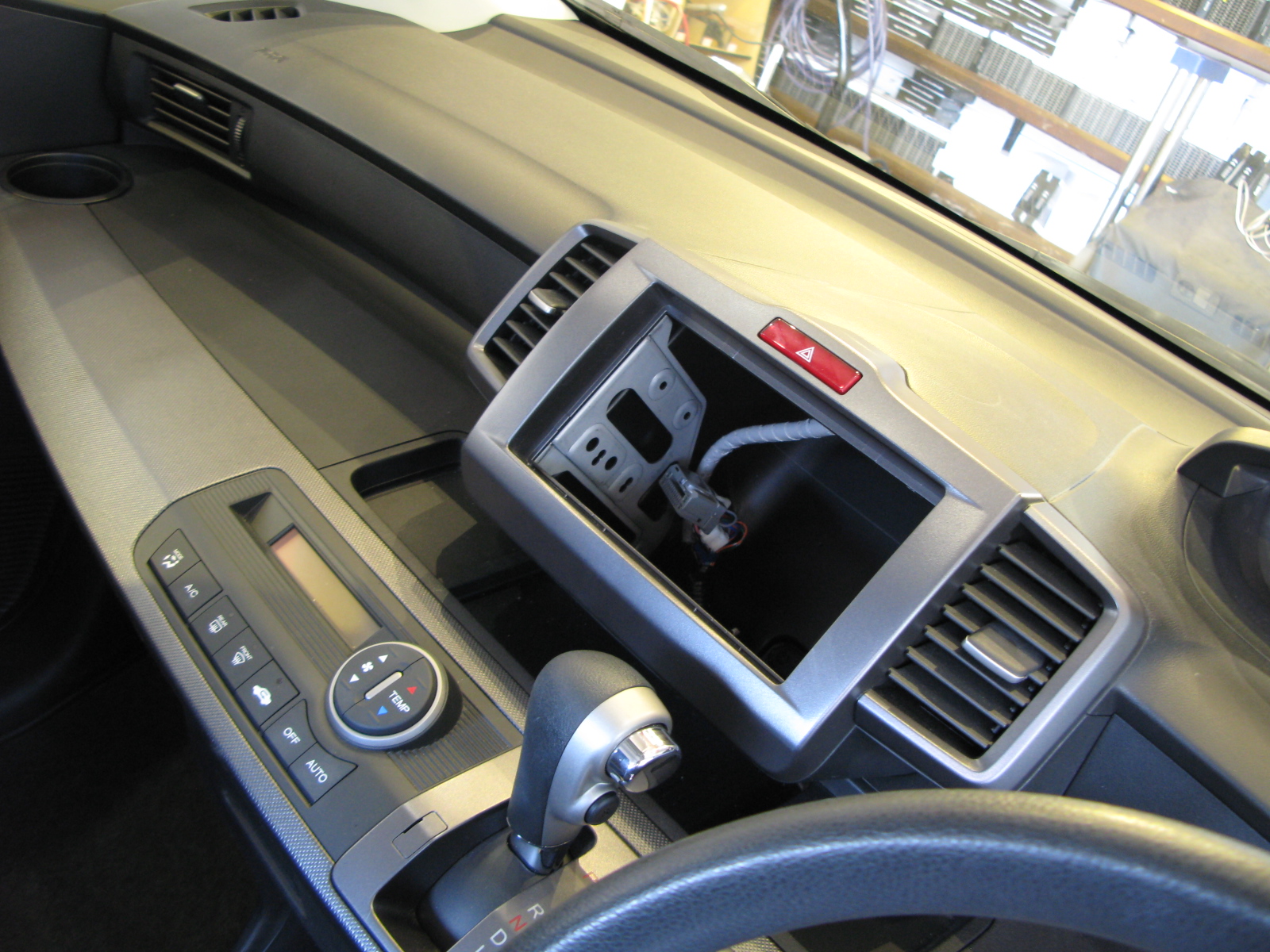

| まずはオーディオの取付用のユニットを外します。 アルパインのホームページをみると 詳しく分解方法は紹介されています。 いまどきの車は車速パルスやサイドブレーキやバック信号も配線済みなのでナビの取り付けは本当に楽チンです。 ほぼカプラーオンです。 |
作業工程その２ | |

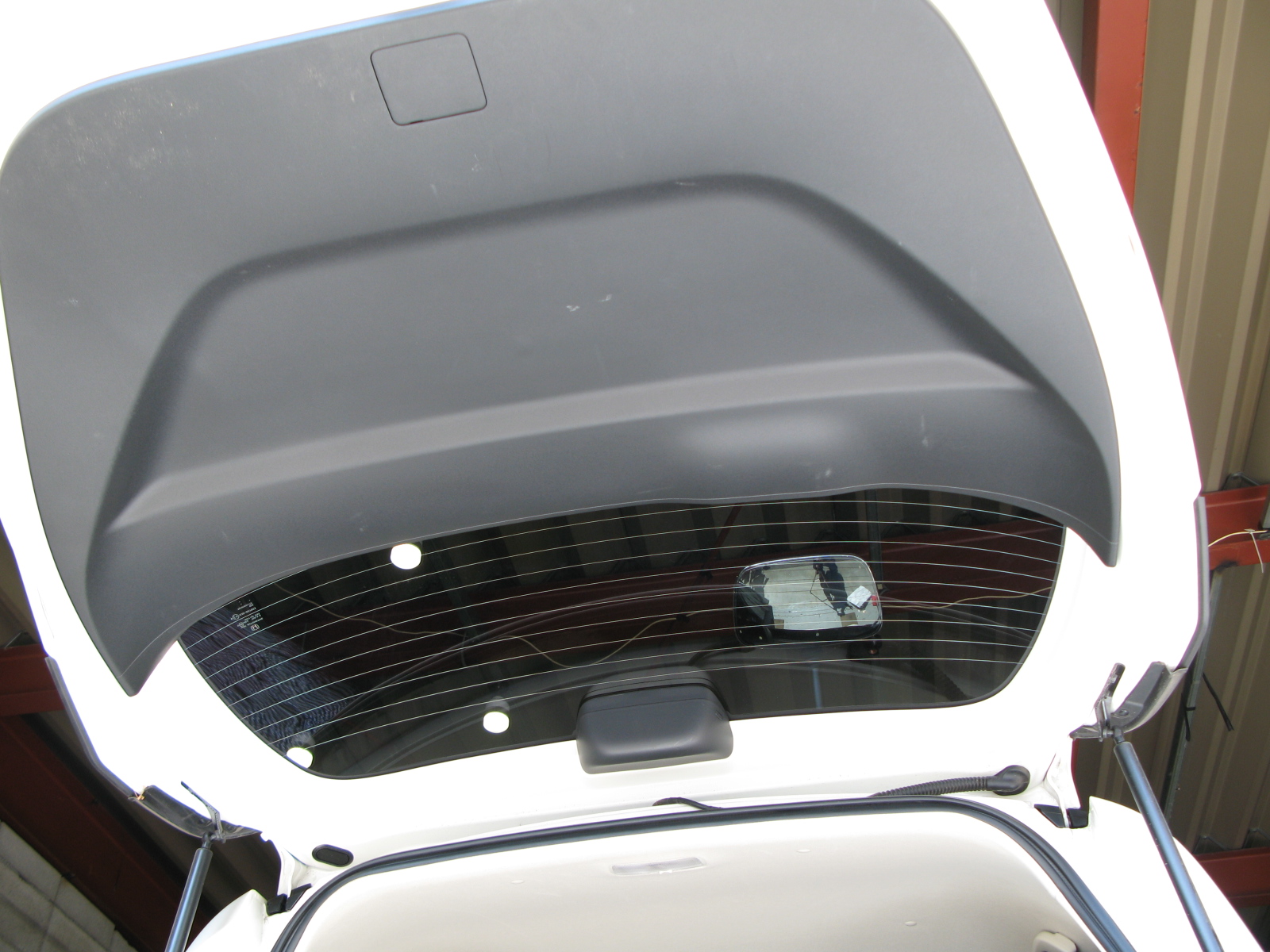

| 今回はバックカメラも取り付けしました。 まずは内張りを剥がします。 このとき爪の方向をよく確認しないと プラスチックピンを破損してしまいます。 |
作業工程その３ | |

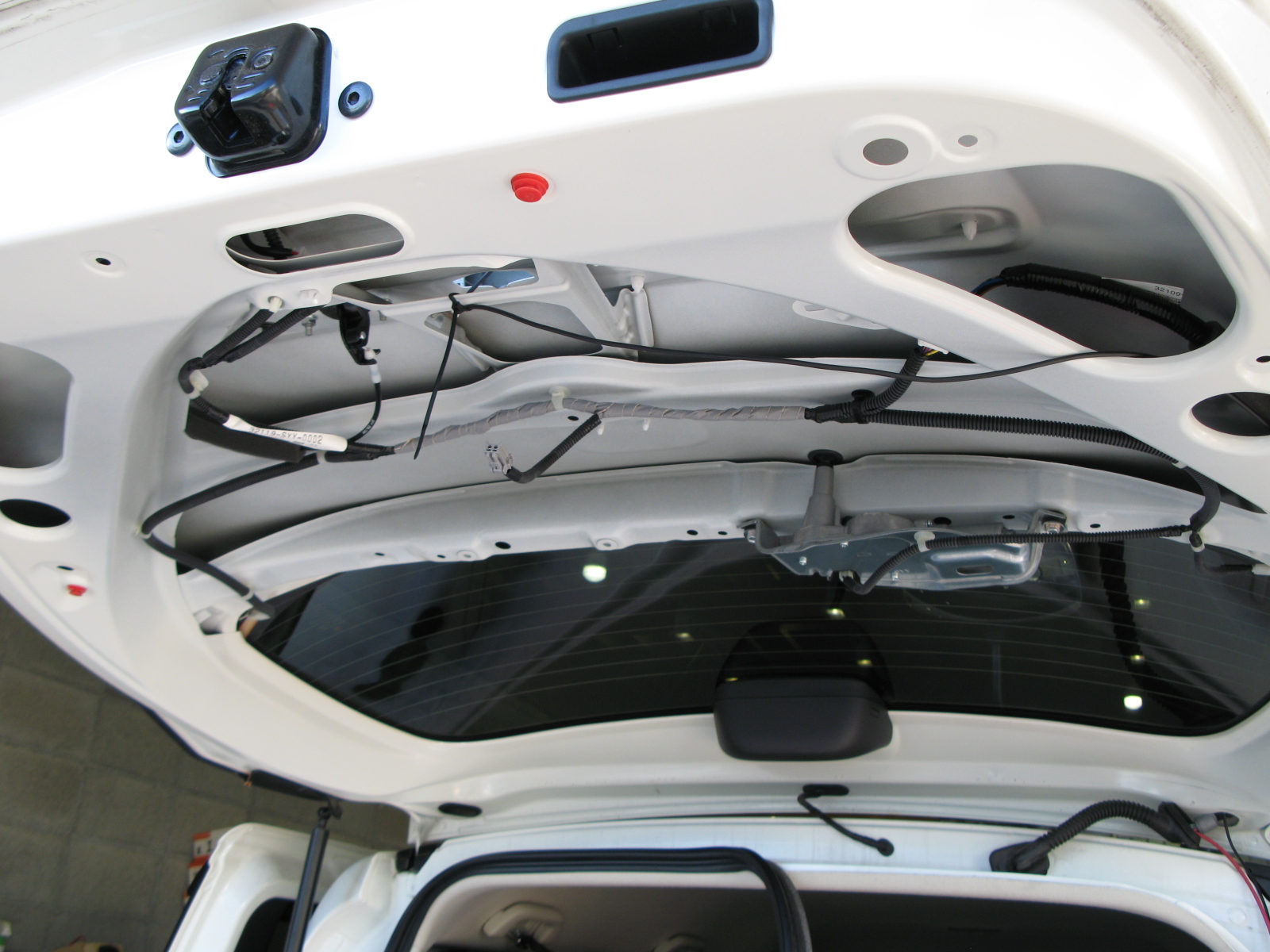

| パネルが外れたらカメラのコードを通す場所を作って 配線を通します。 |
作業工程その４ | |

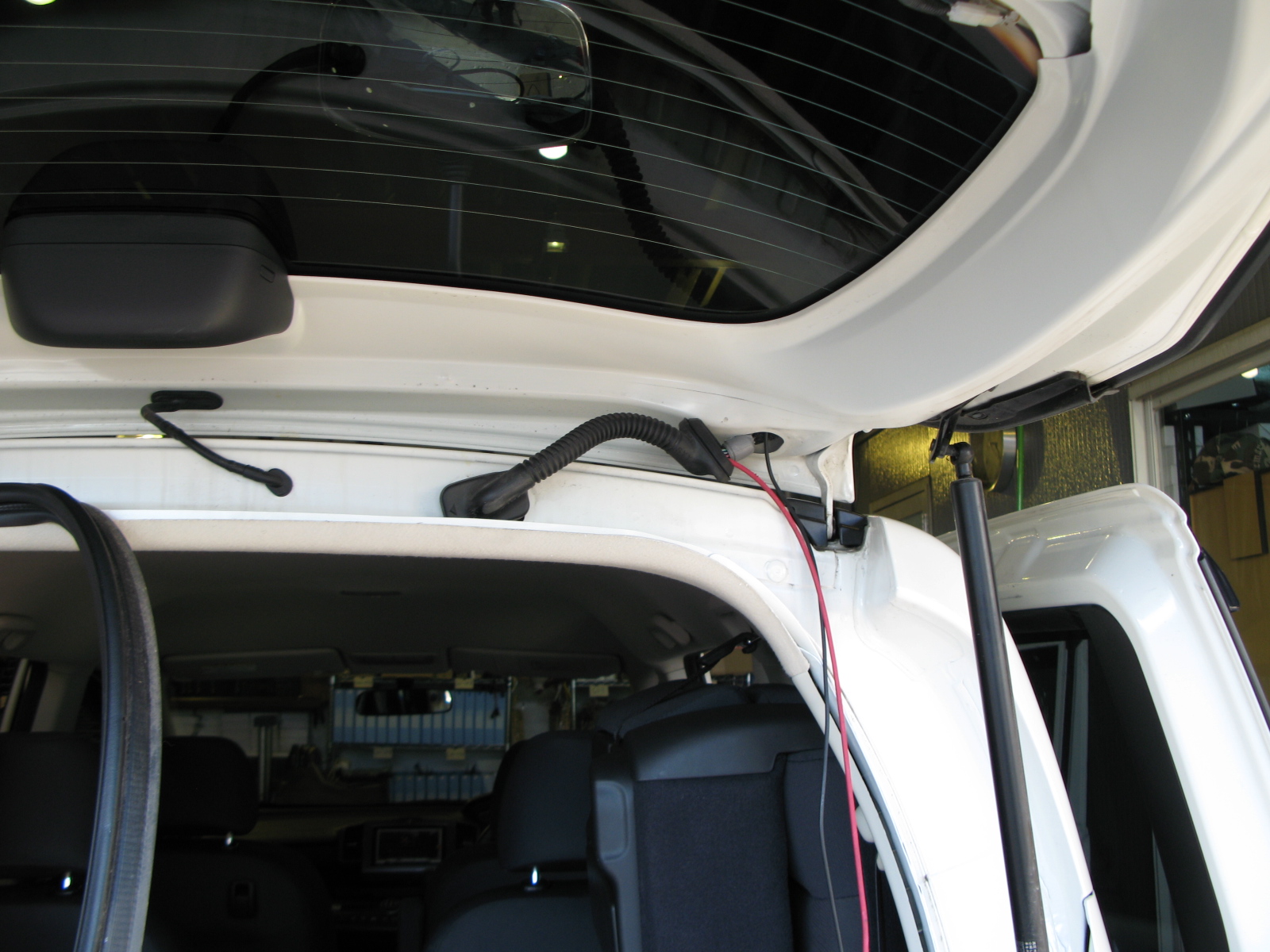

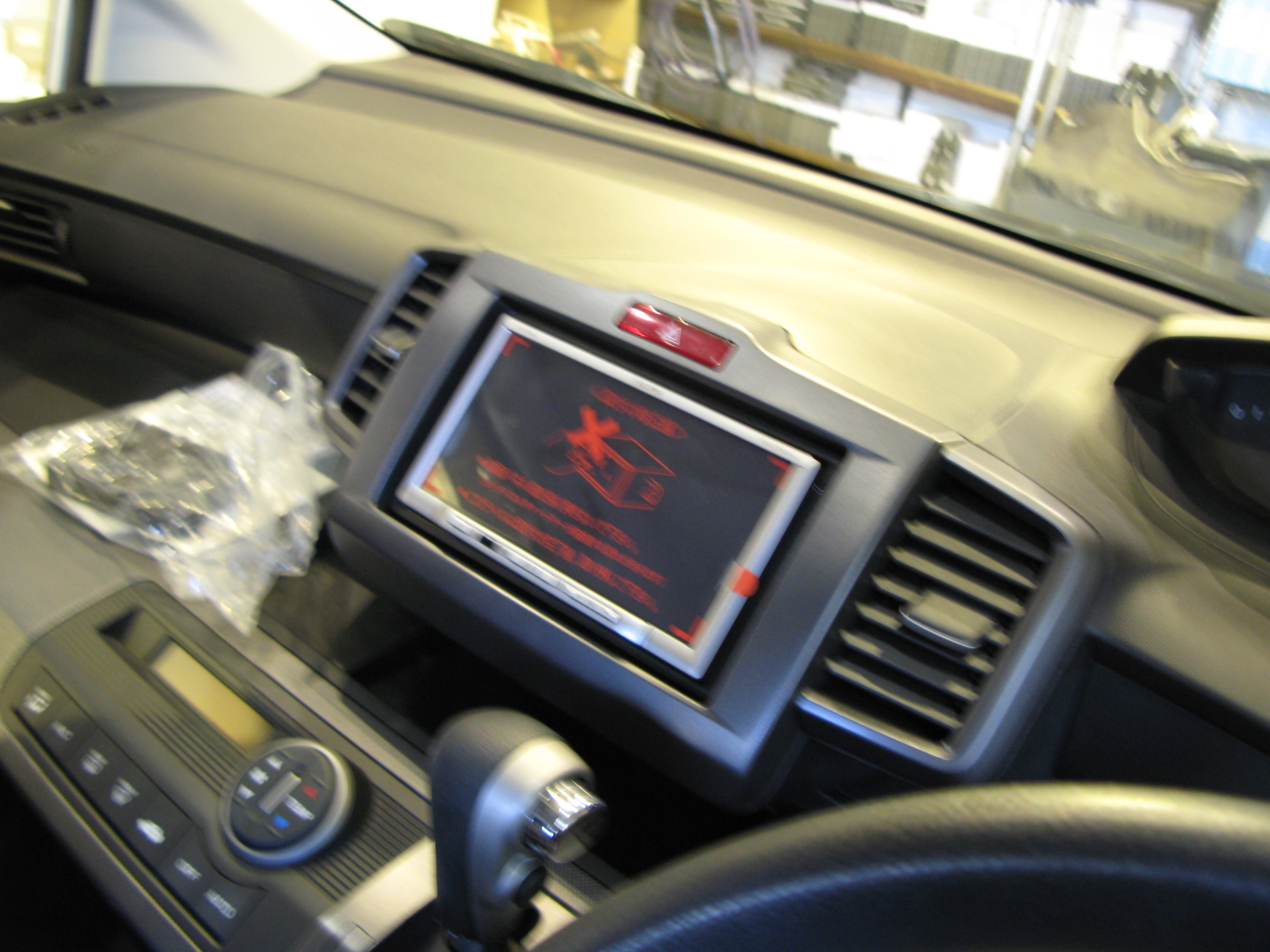

| ガイドを使って配線をとおすんですが カメラのコネクターが大きくて配線のじゃばらギリギリです。 スペース的に無理だったらじゃばら部分はカットしてあとから防水します。 あとはナビ本体に取り付けで作業完了です。 |

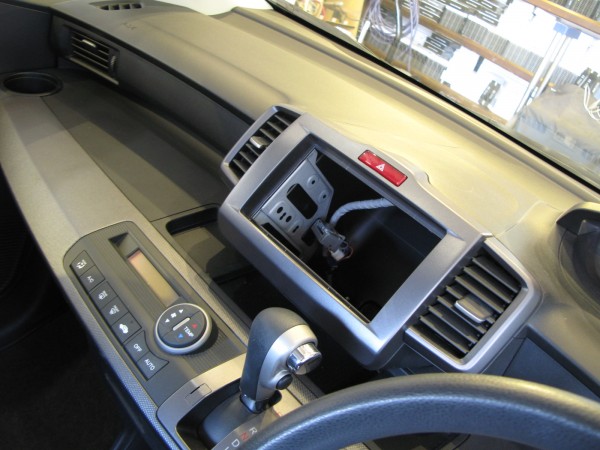

BEFORE | AFTER |
|
|
