この記事の要点
- 70系後期ノアのヘッドライトに、イカリングとデビルアイを施工しました。
- 100粒超のLEDとプロジェクターを組み込み、個性的な光を演出しました。
- 焼損防止のため、デビルアイはヘッドライト点灯で消灯する回路設計です。

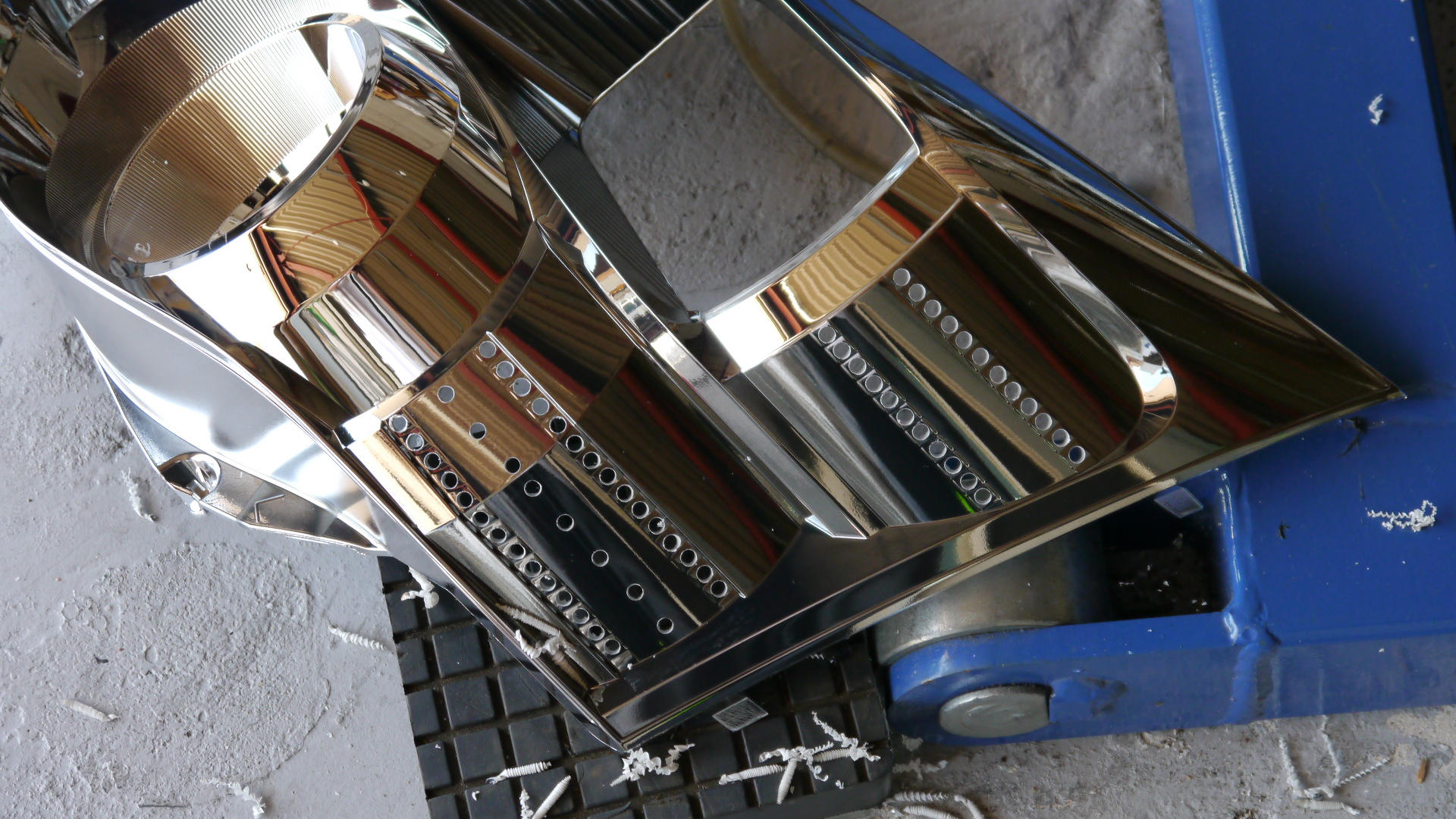

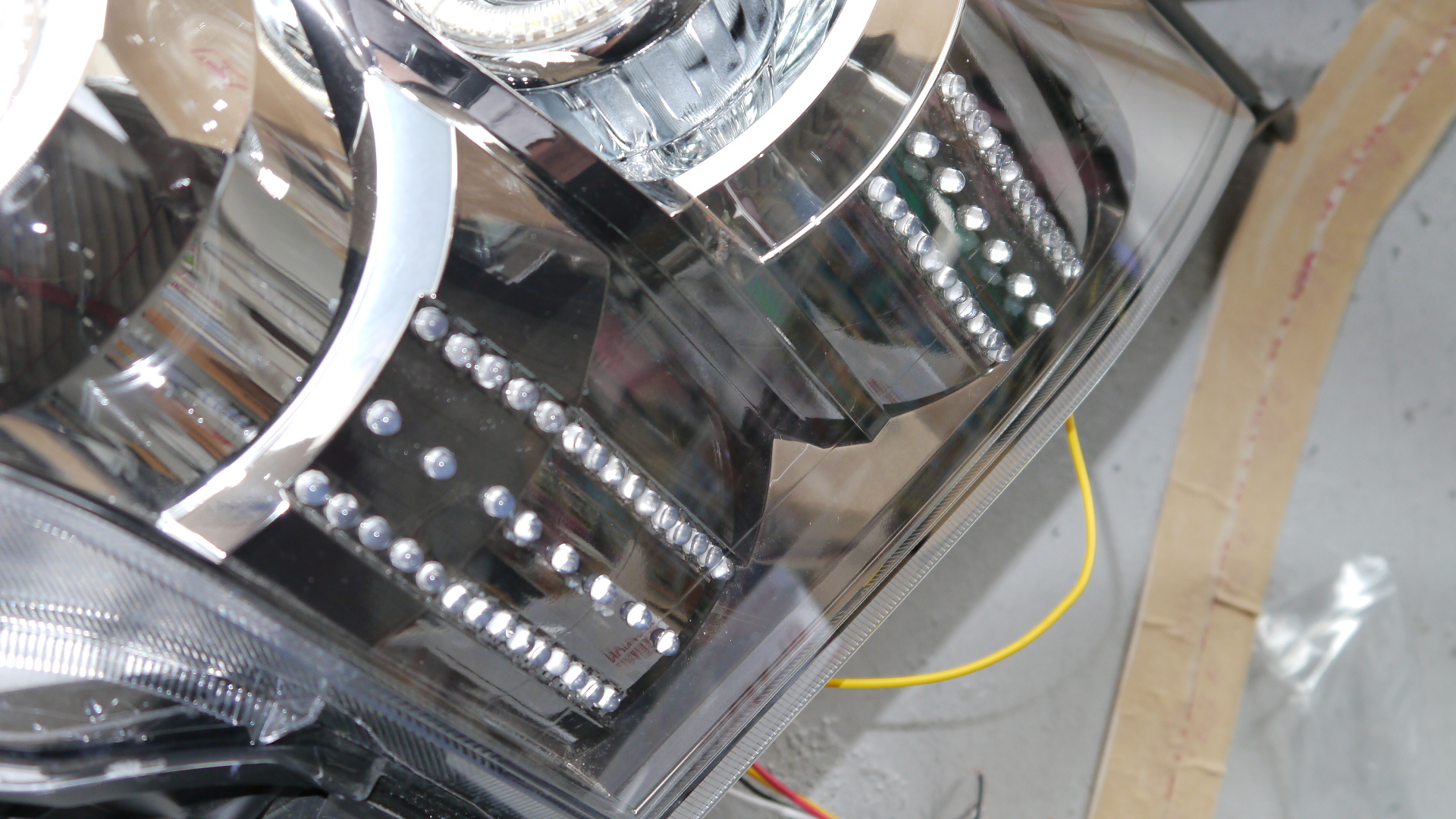

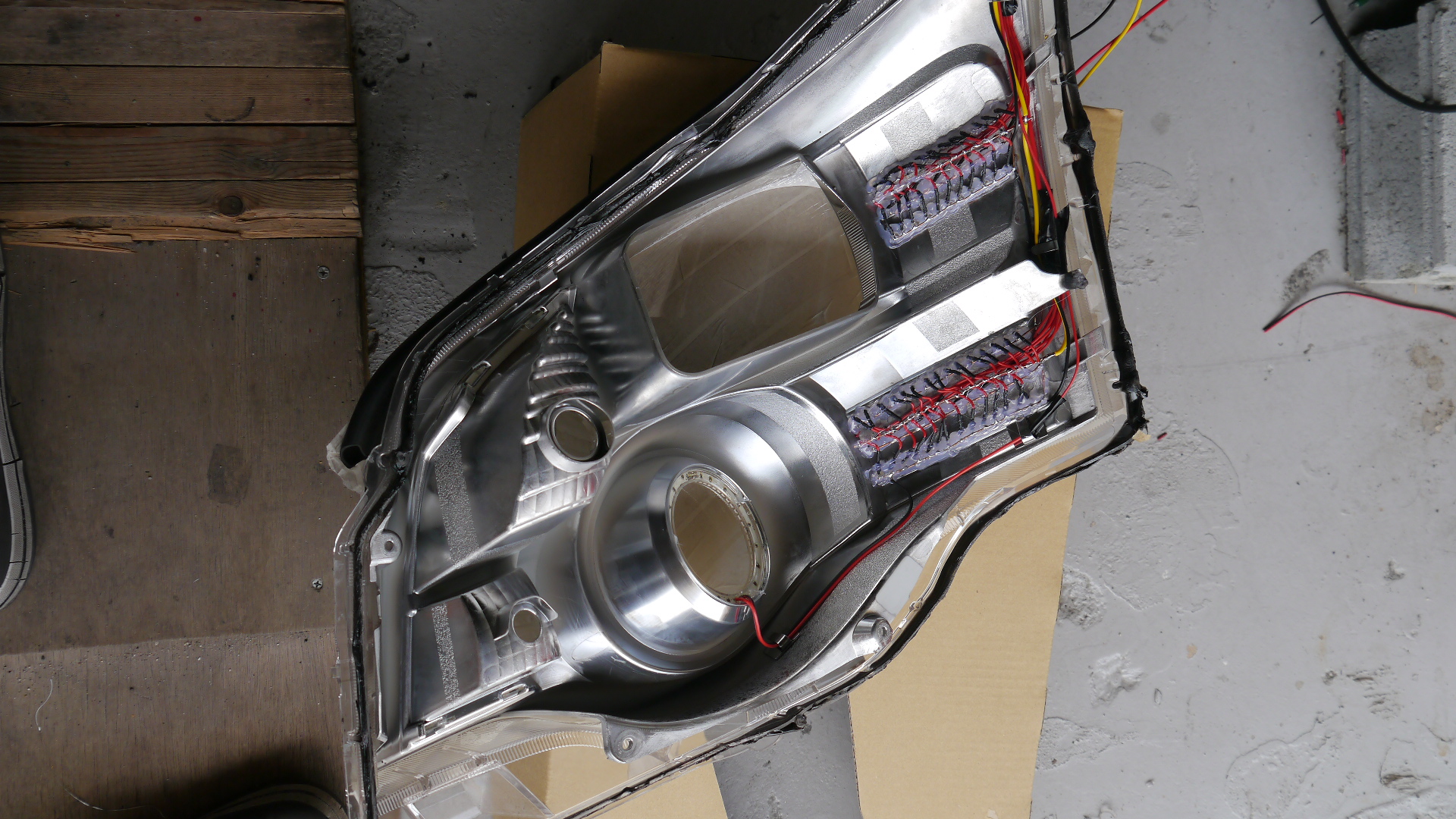

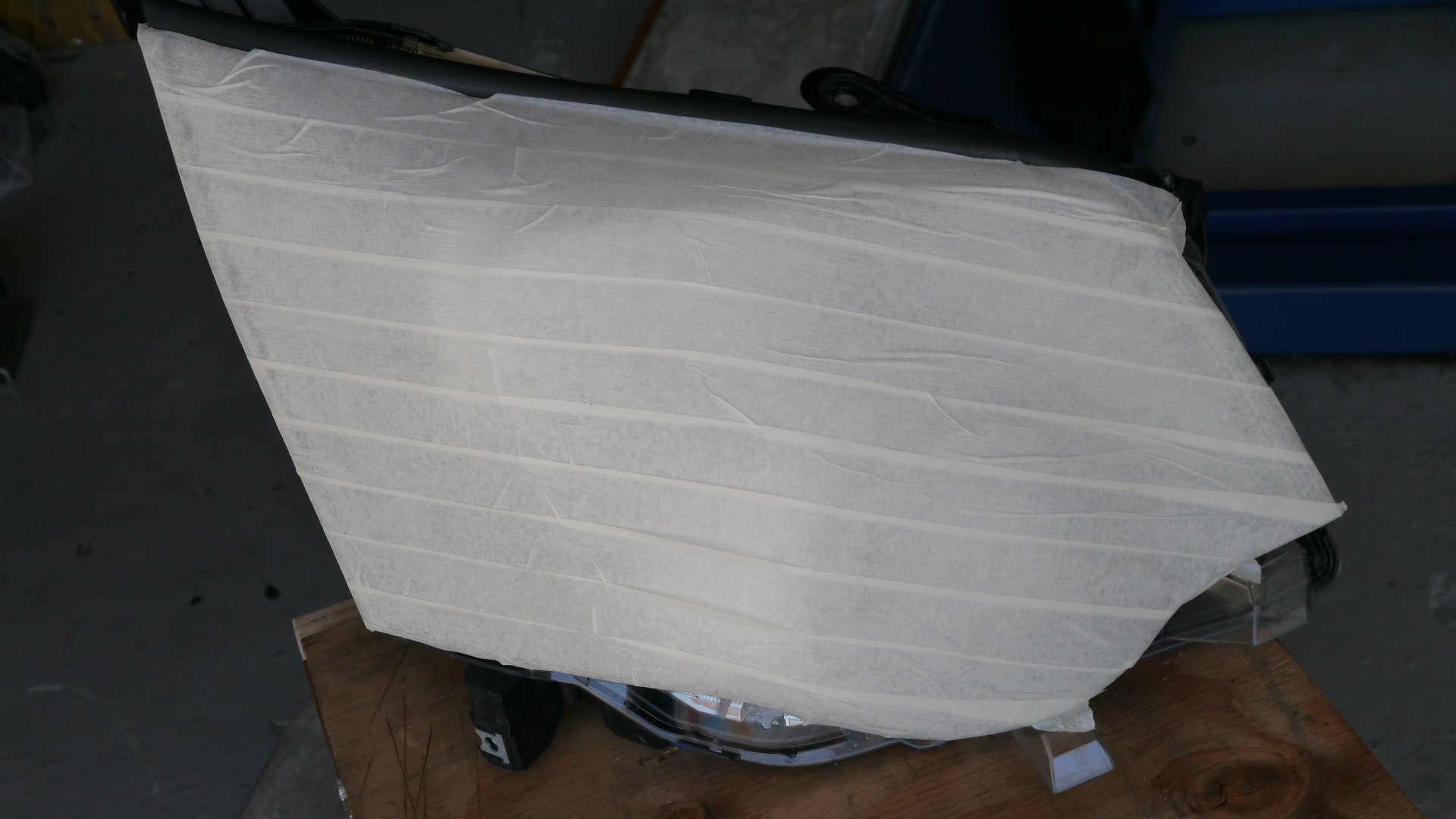

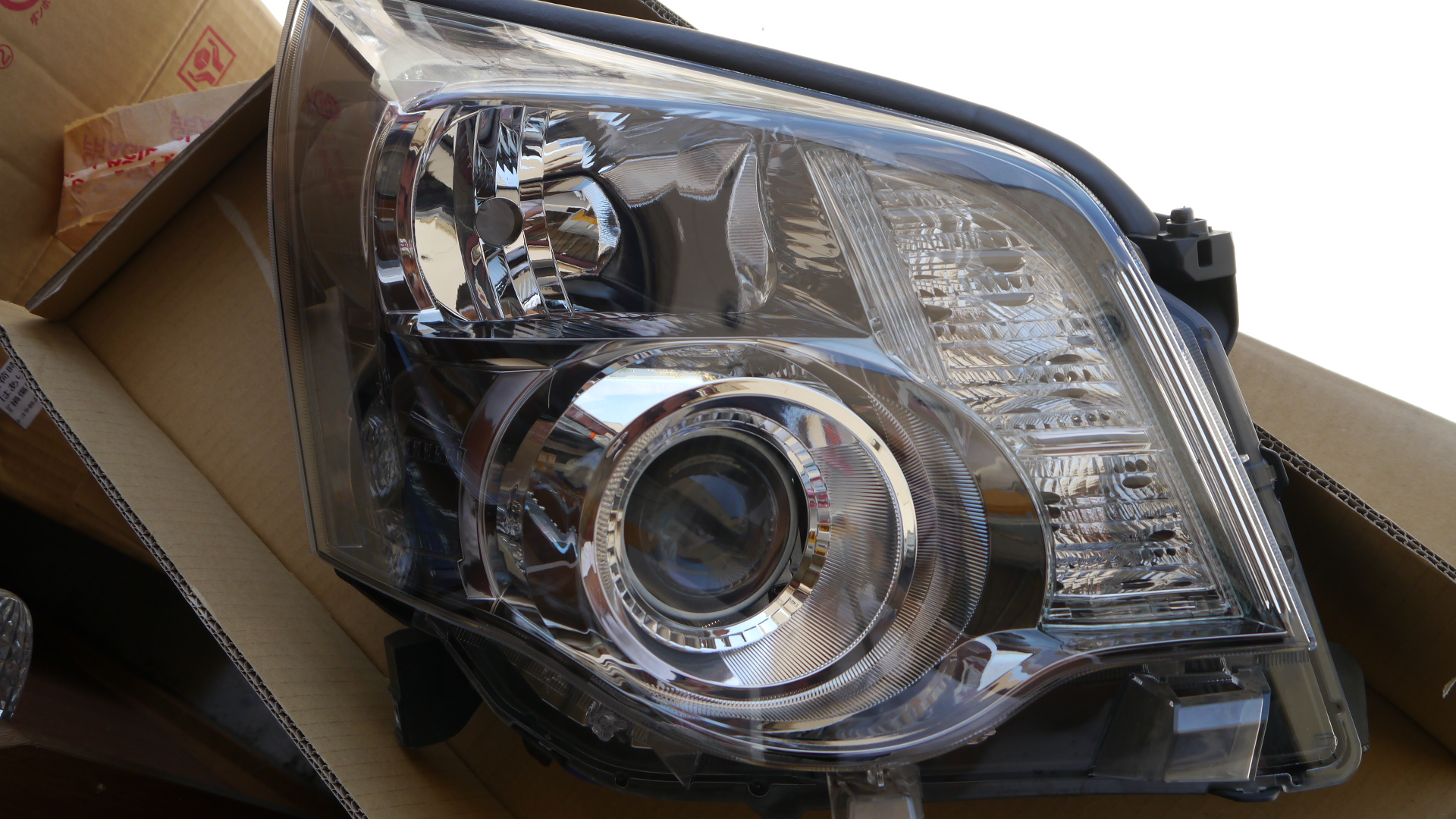

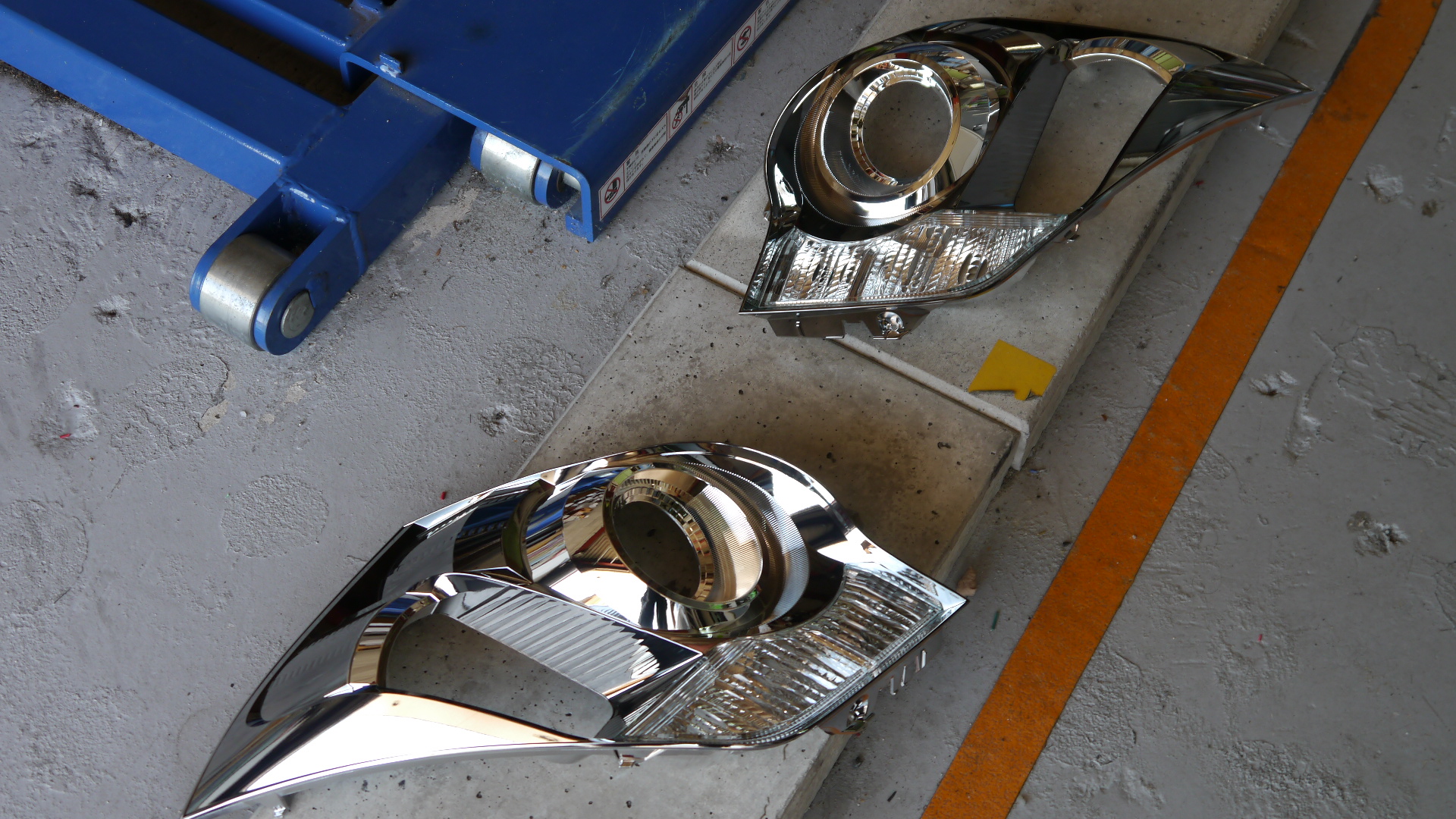

ヘッドライト持込でイカリング・プロジェクター施工のご依頼をいただきました。側面に100粒以上の5mm砲弾LEDを埋め込みました。ハイビームにはプロジェクター施工予定です。プロジェクター内部に赤色のデビルアイを施工予定です。リングと粒LEDで本日は作業終了でした。
プロジェクター入荷後のデビルアイ施工と取り付け方法

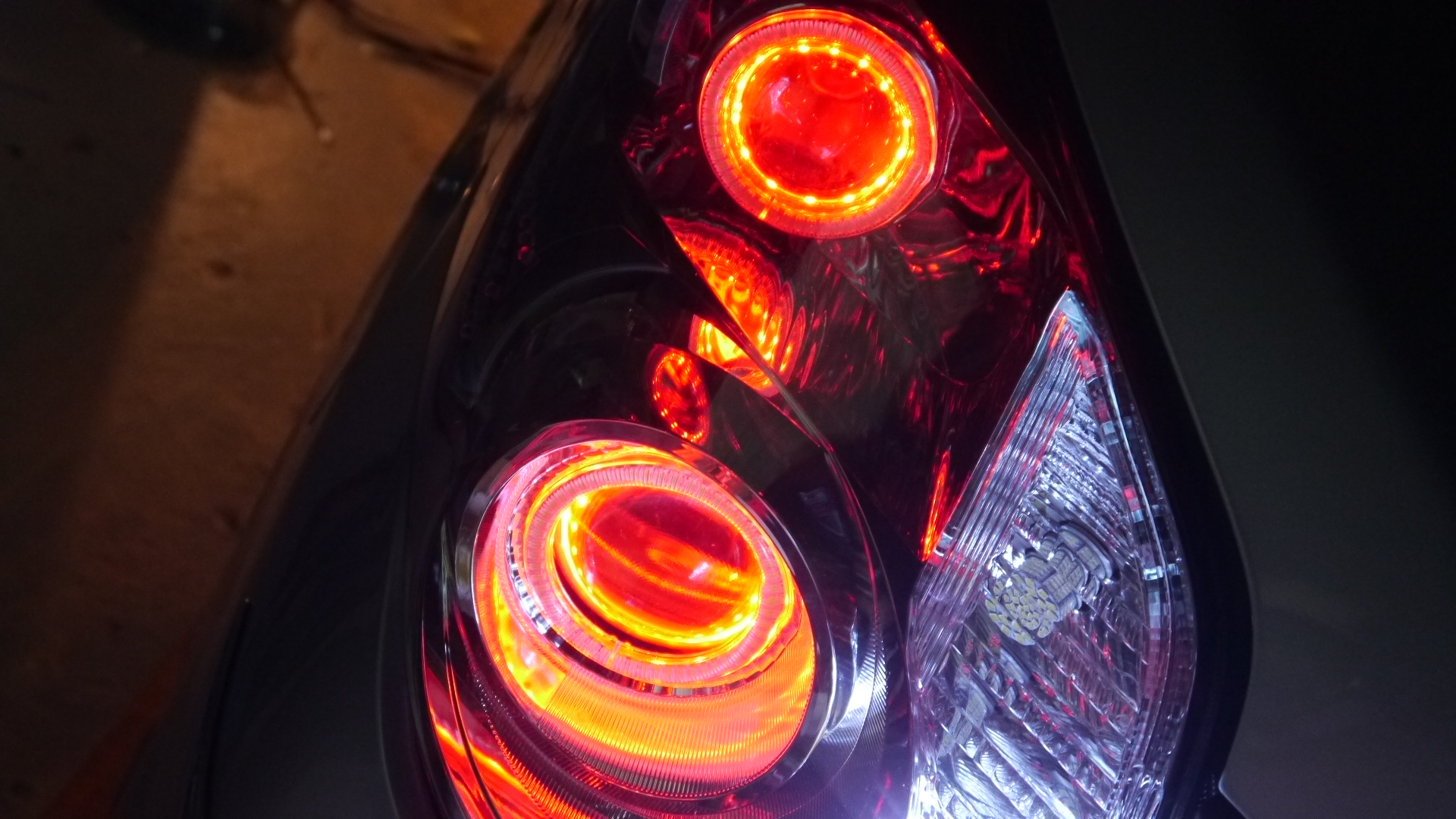

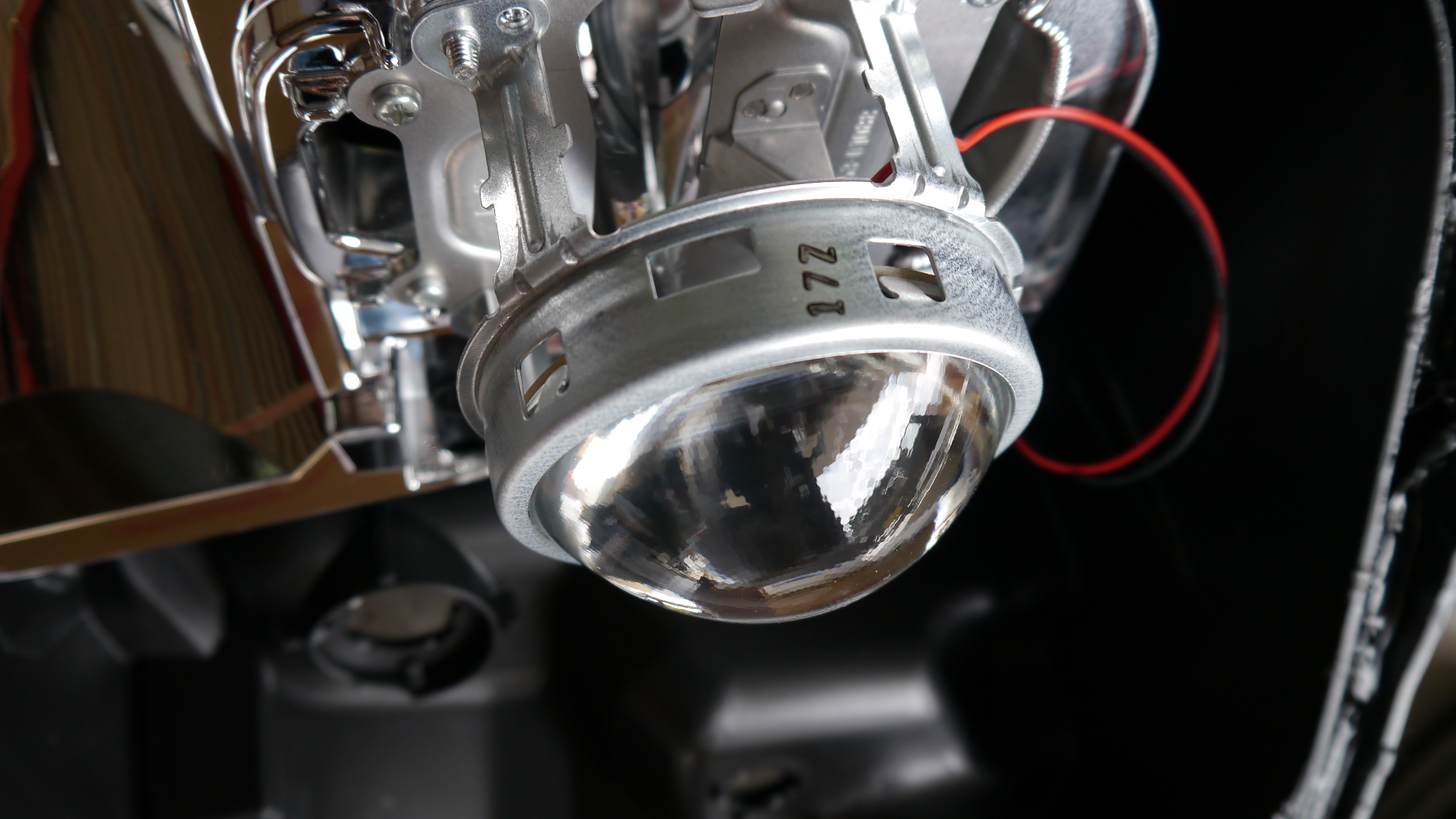

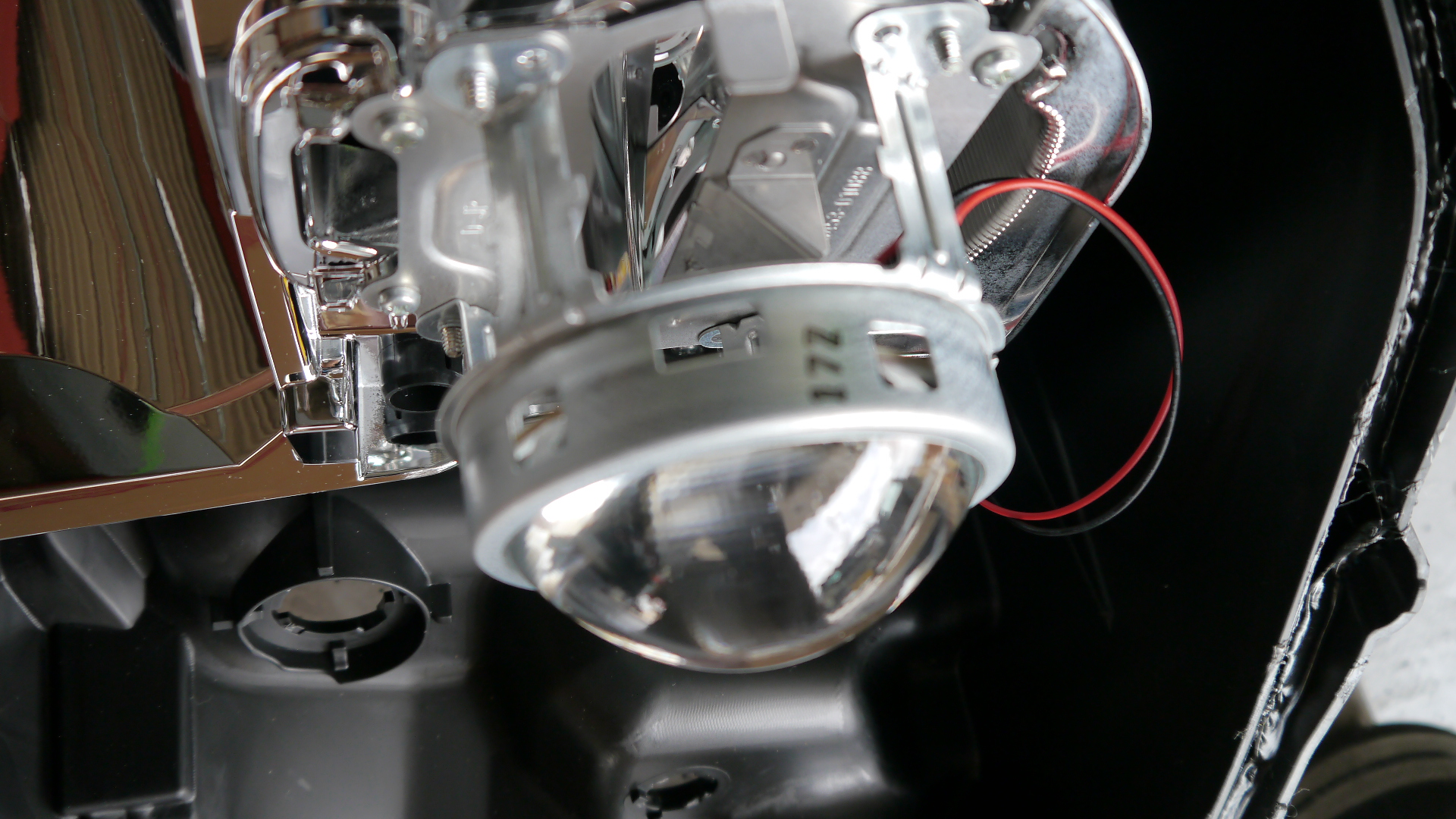

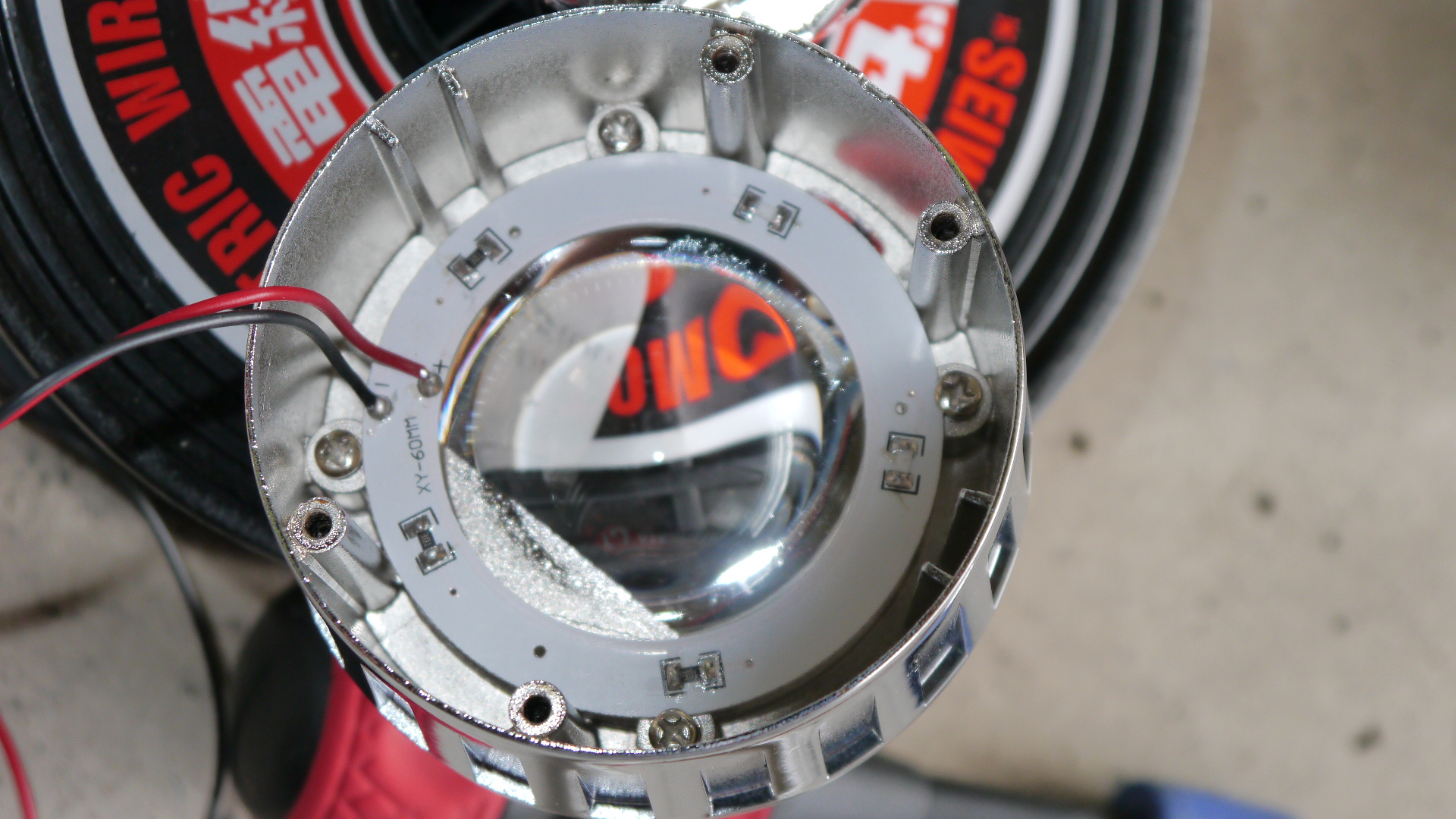

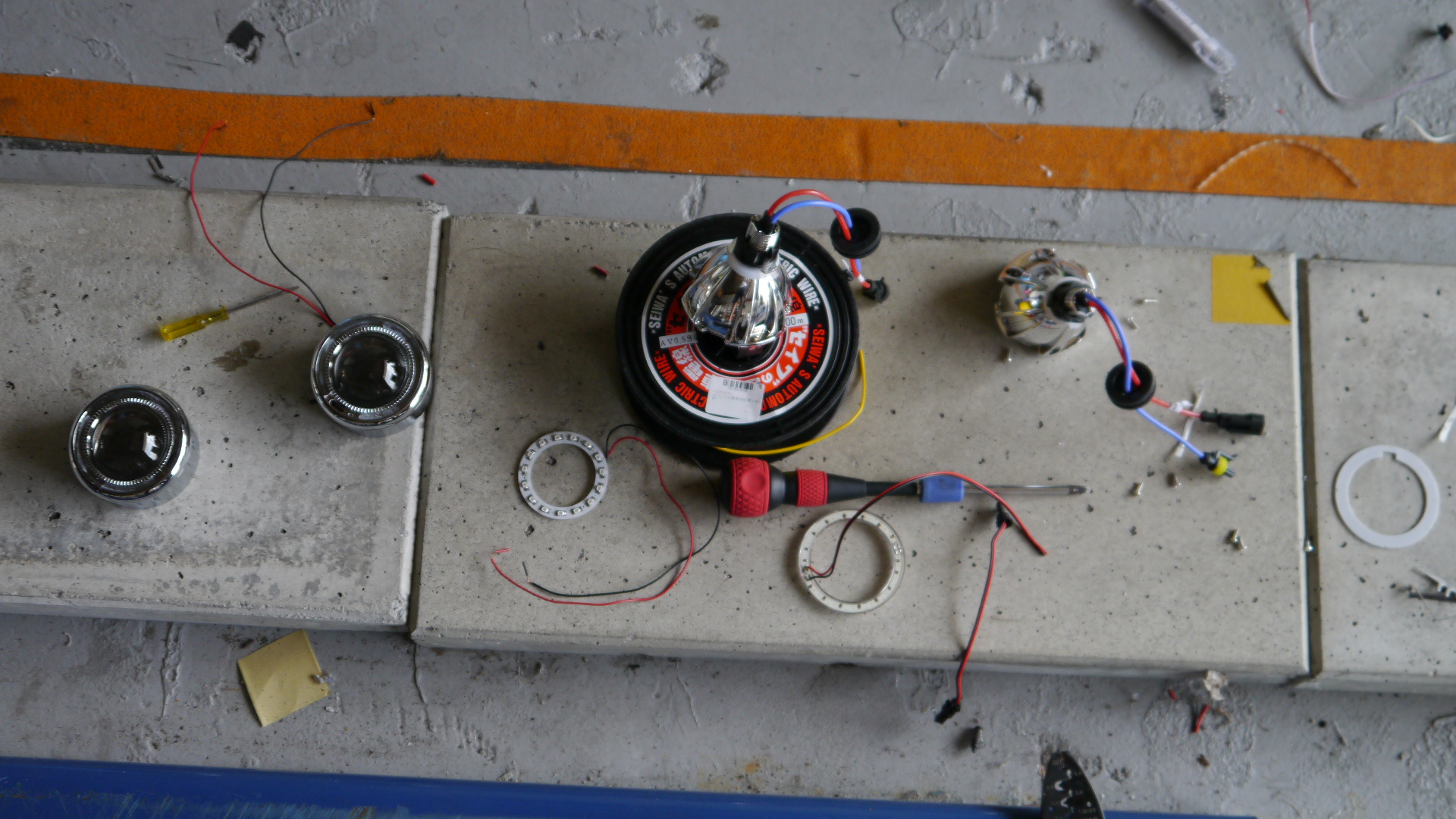

プロジェクターが入荷したので早速インストール再開しました。イベント用とのことだったので「デビルアイ」を施工しました。プロジェクターのガラス側に向けてリングを取り付けすると粒々がガラスの淵に見える感じになります。反対に向けるとガラス全体が光って見えますがそのかわりプロジェクター内部が丸見えになります。オーナー様が熟慮の上この方向にしました。
純正プロジェクターへのリング埋め込みと固定

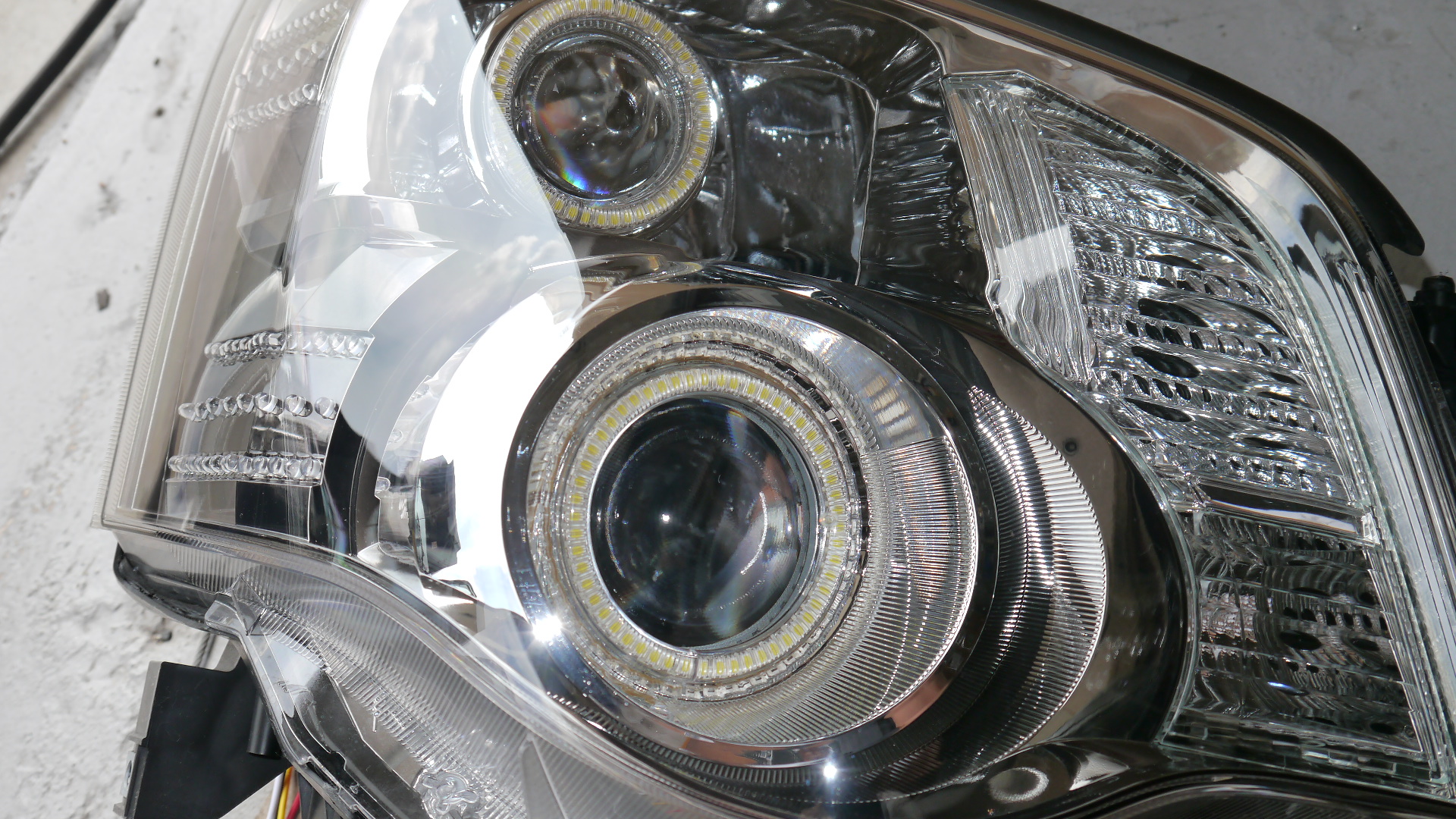

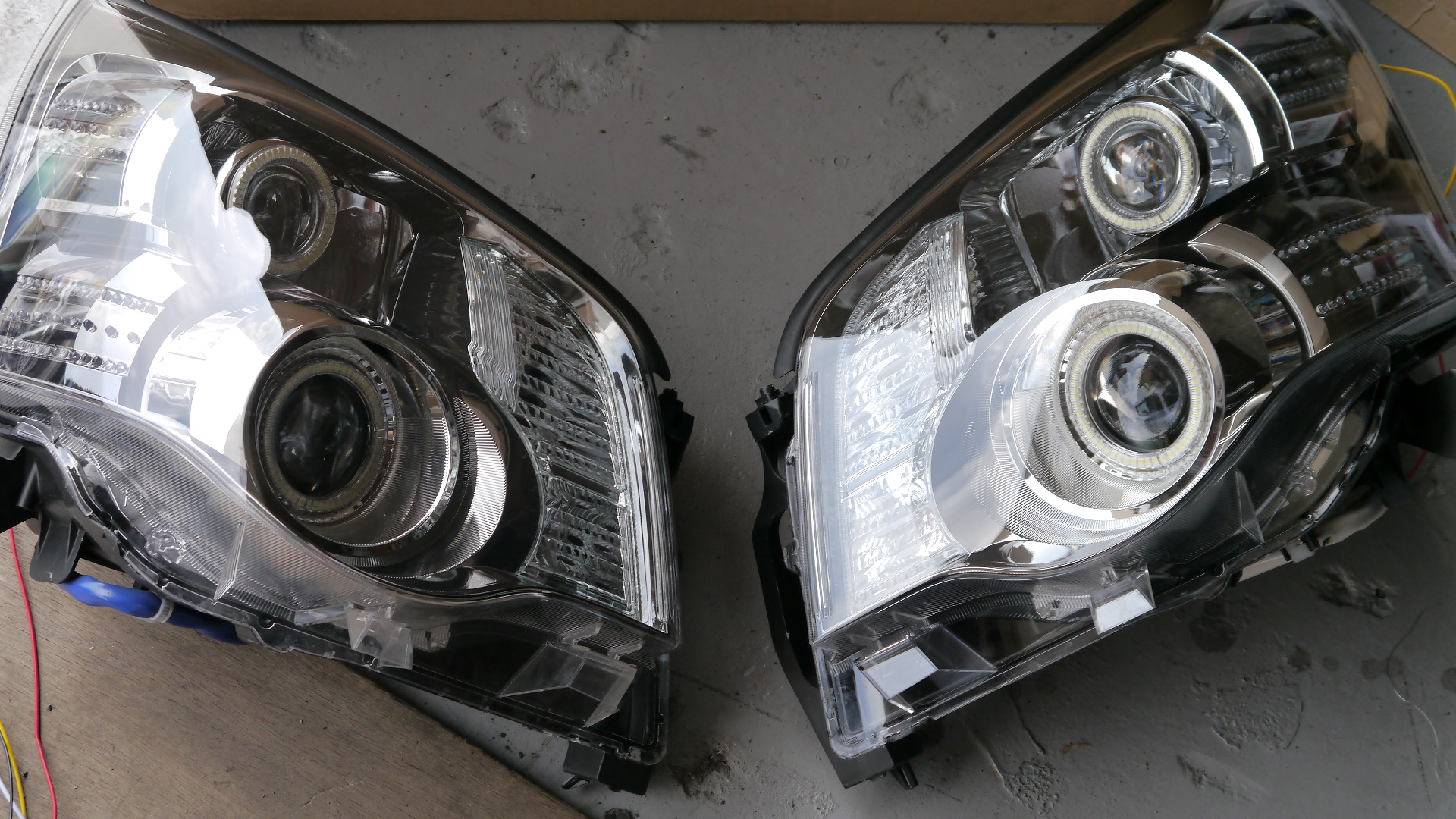

純正プロジェクターにも同様の方法で埋め込みます。当社70mmのリングだとすっぽり綺麗にはまります。念のためセメダインで固定します。

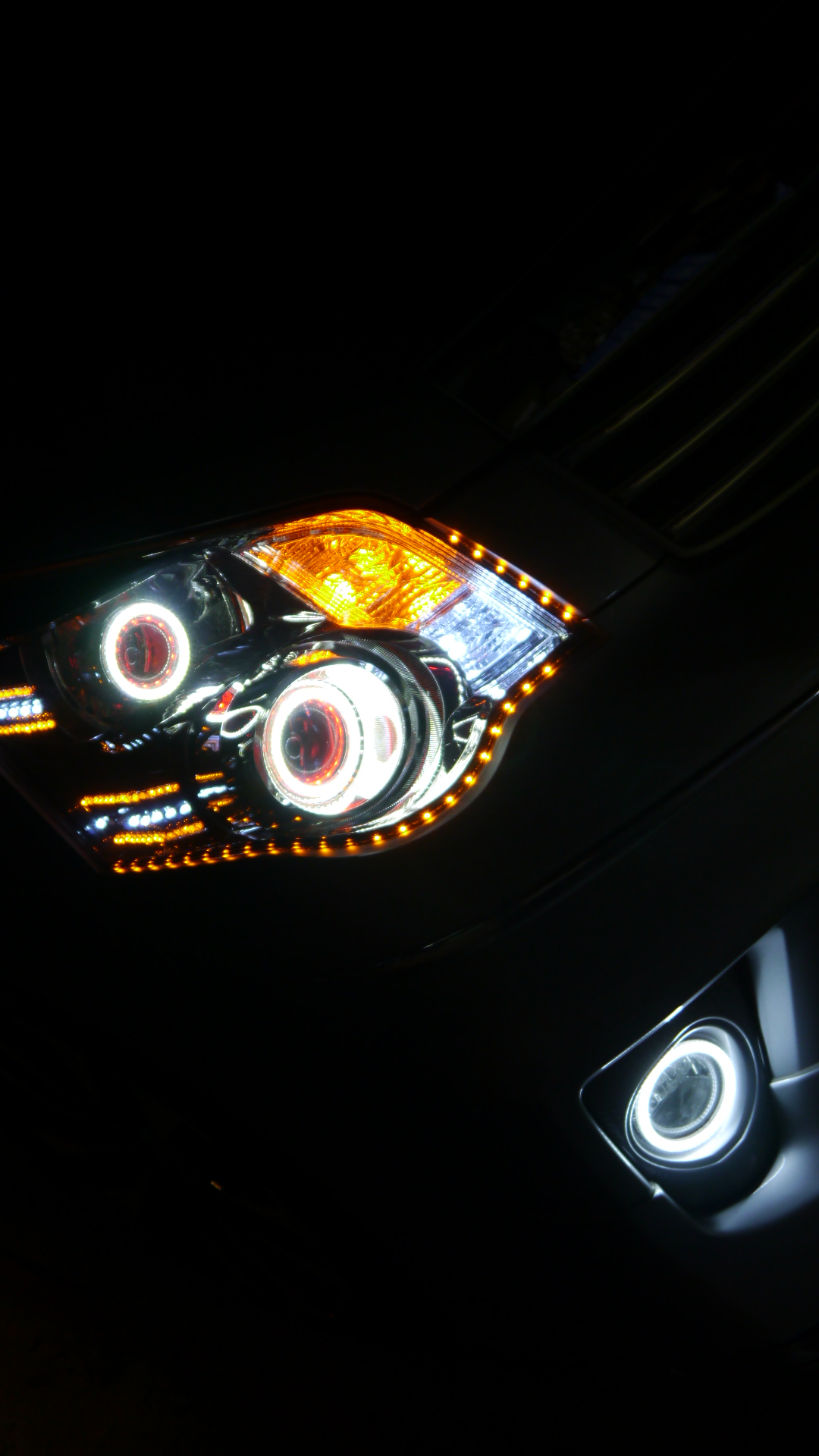

車への取り付けと回路設計による焼損防止対策

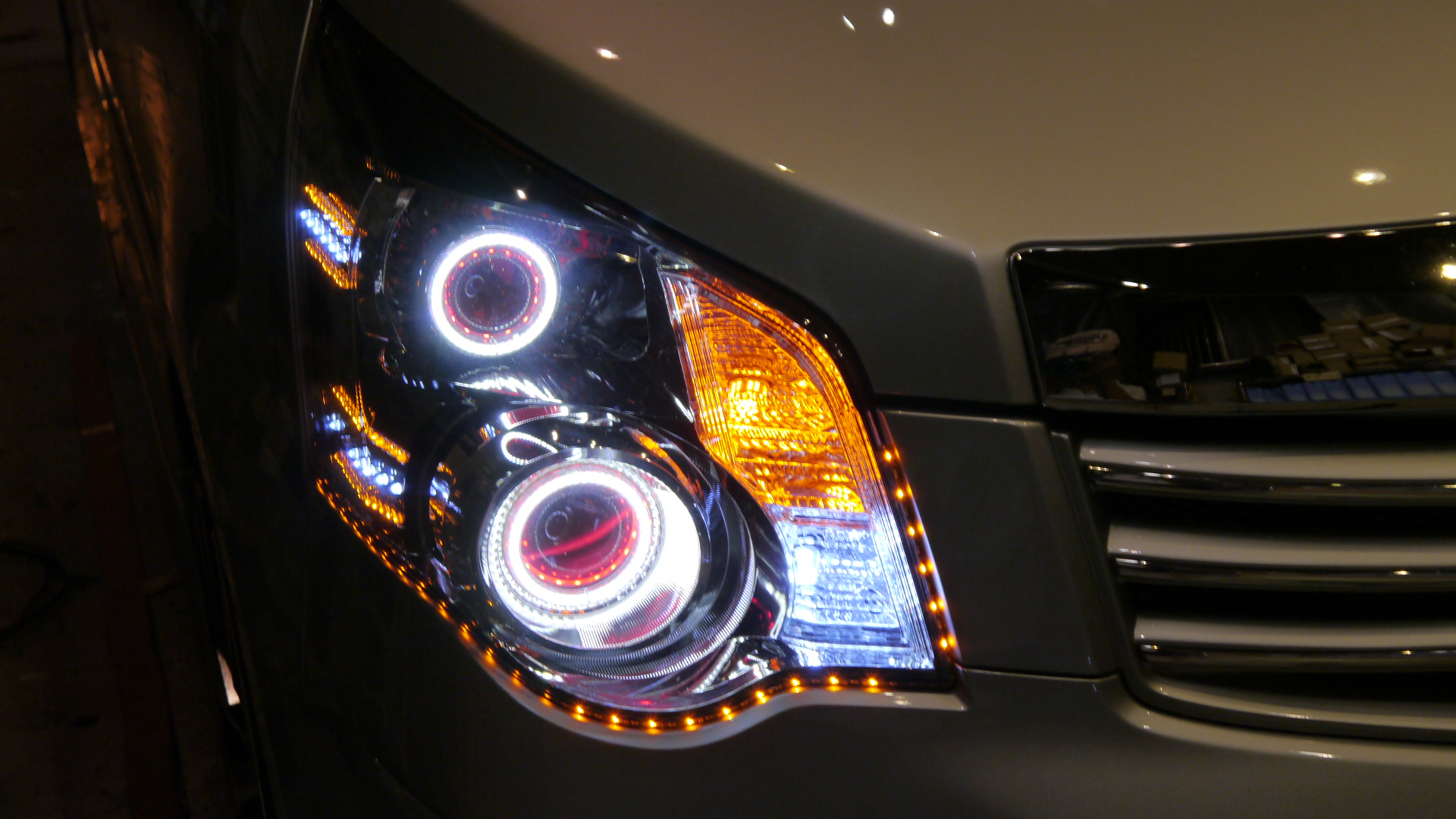

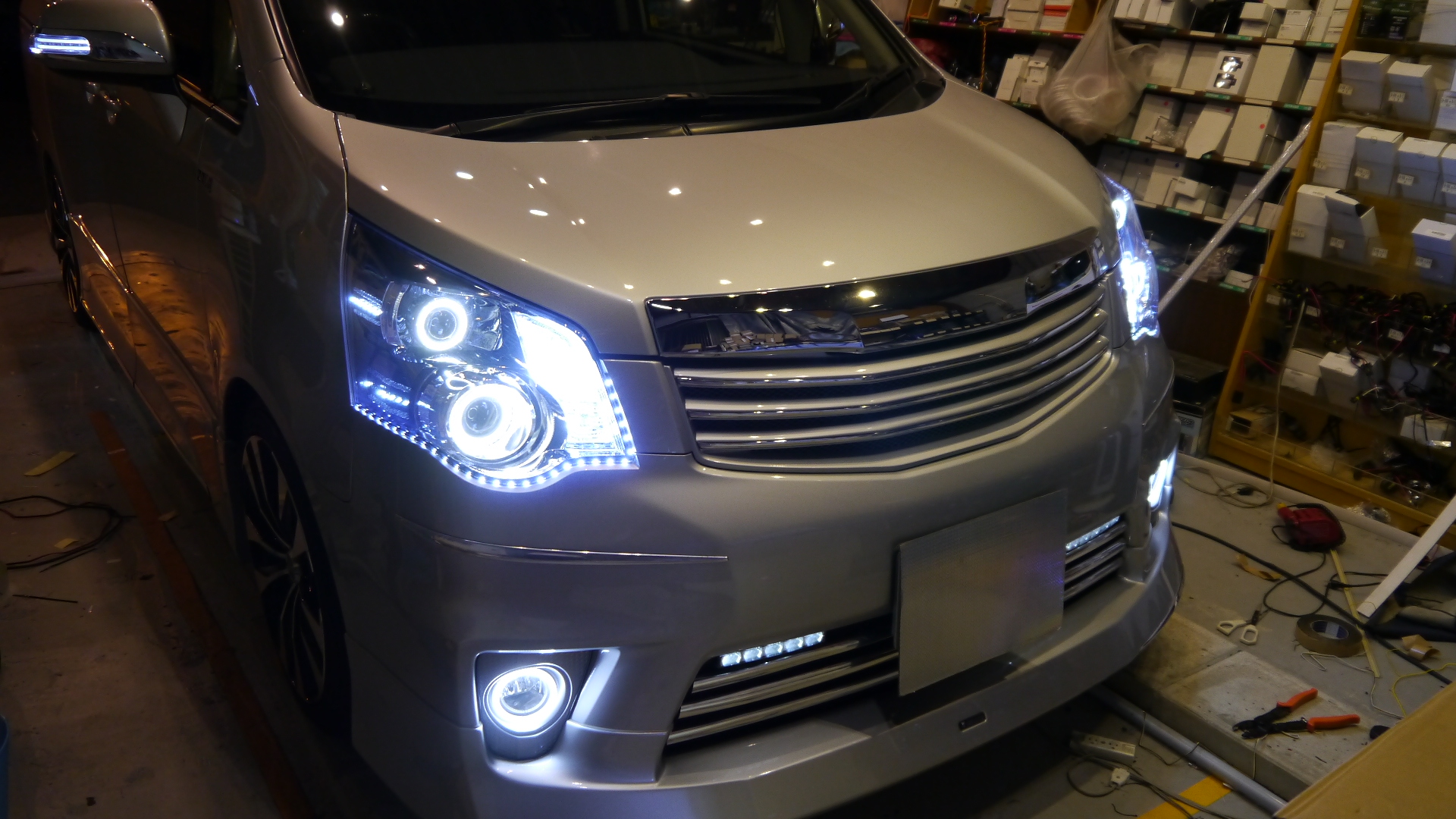

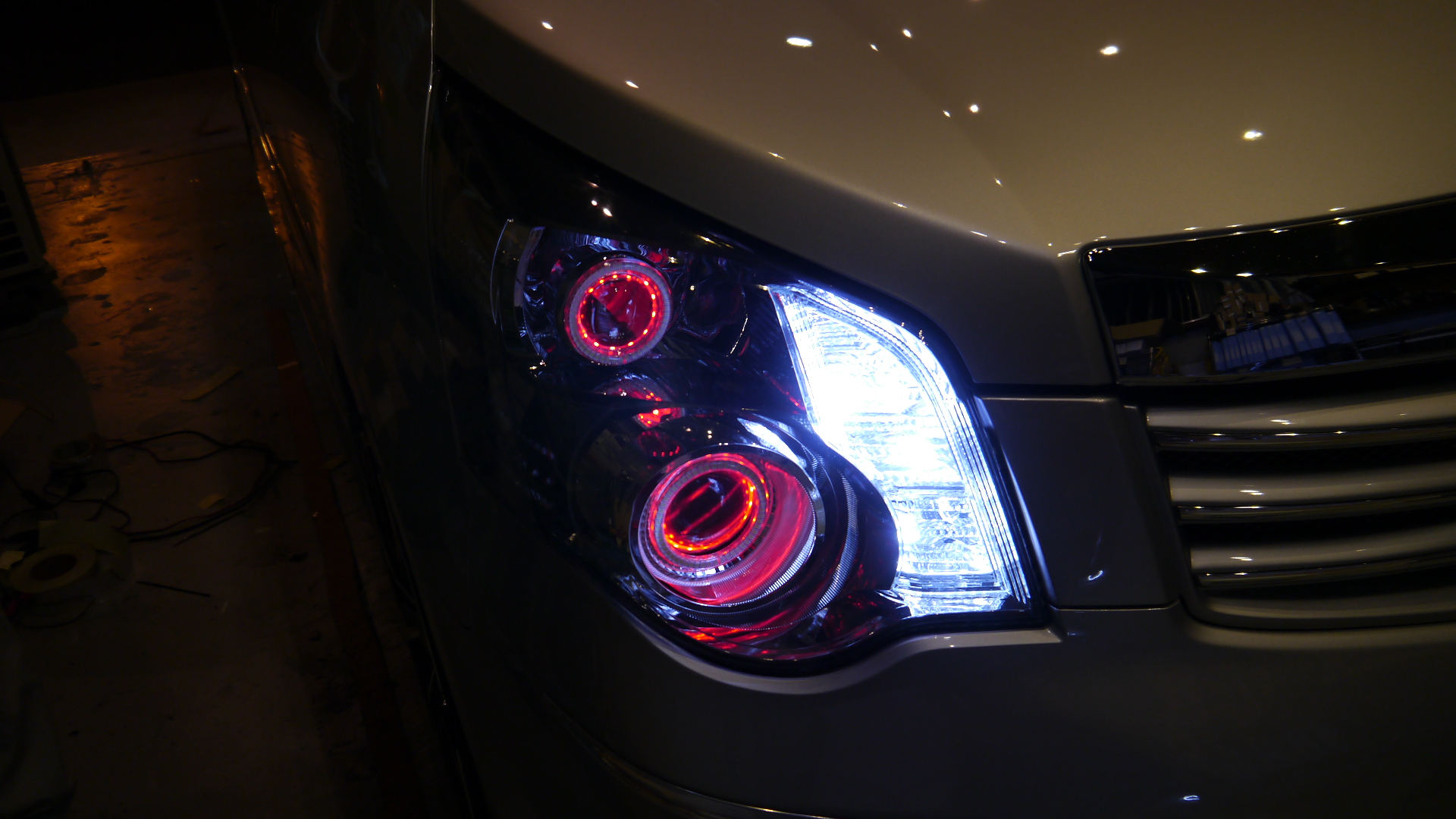

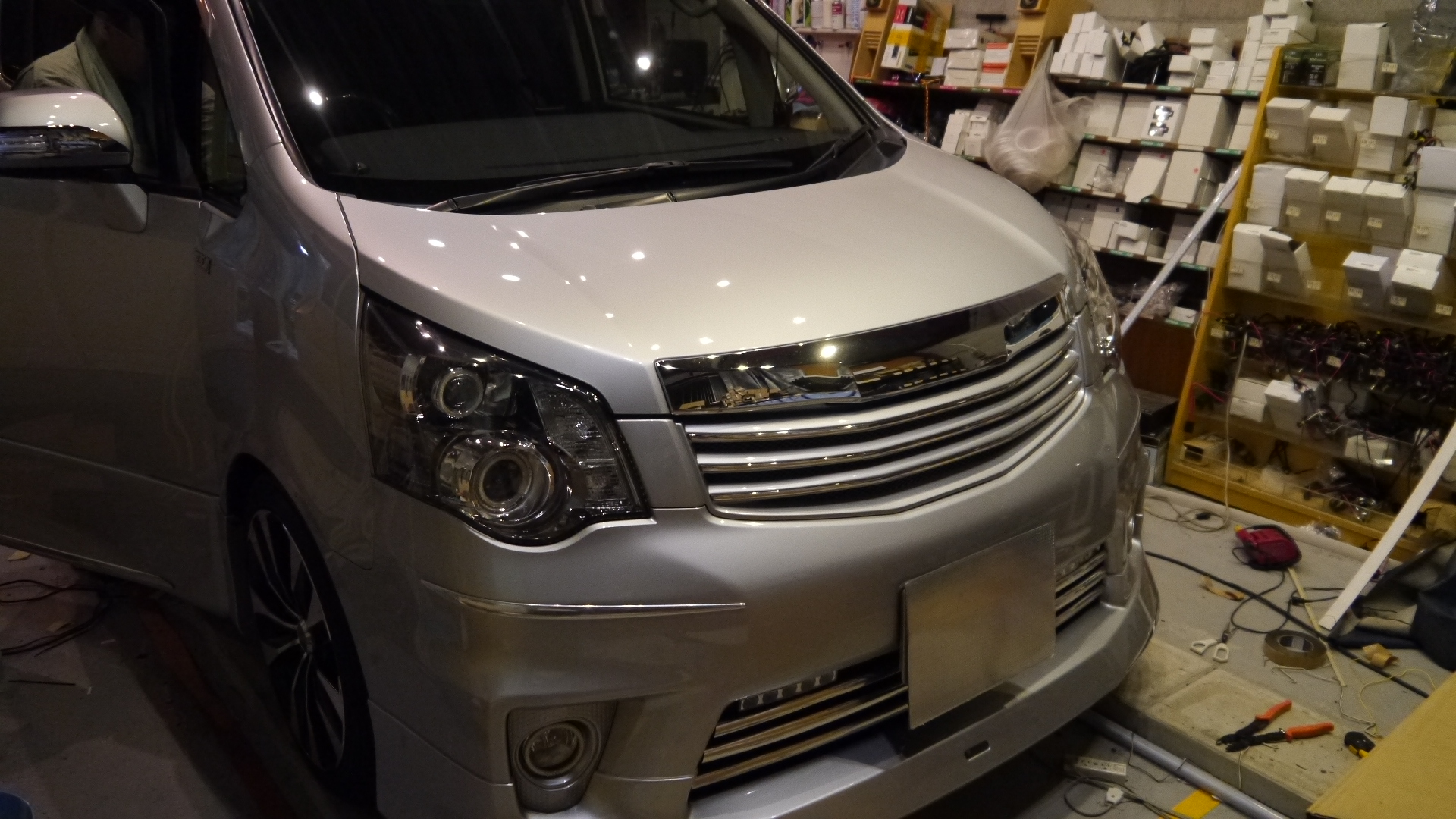

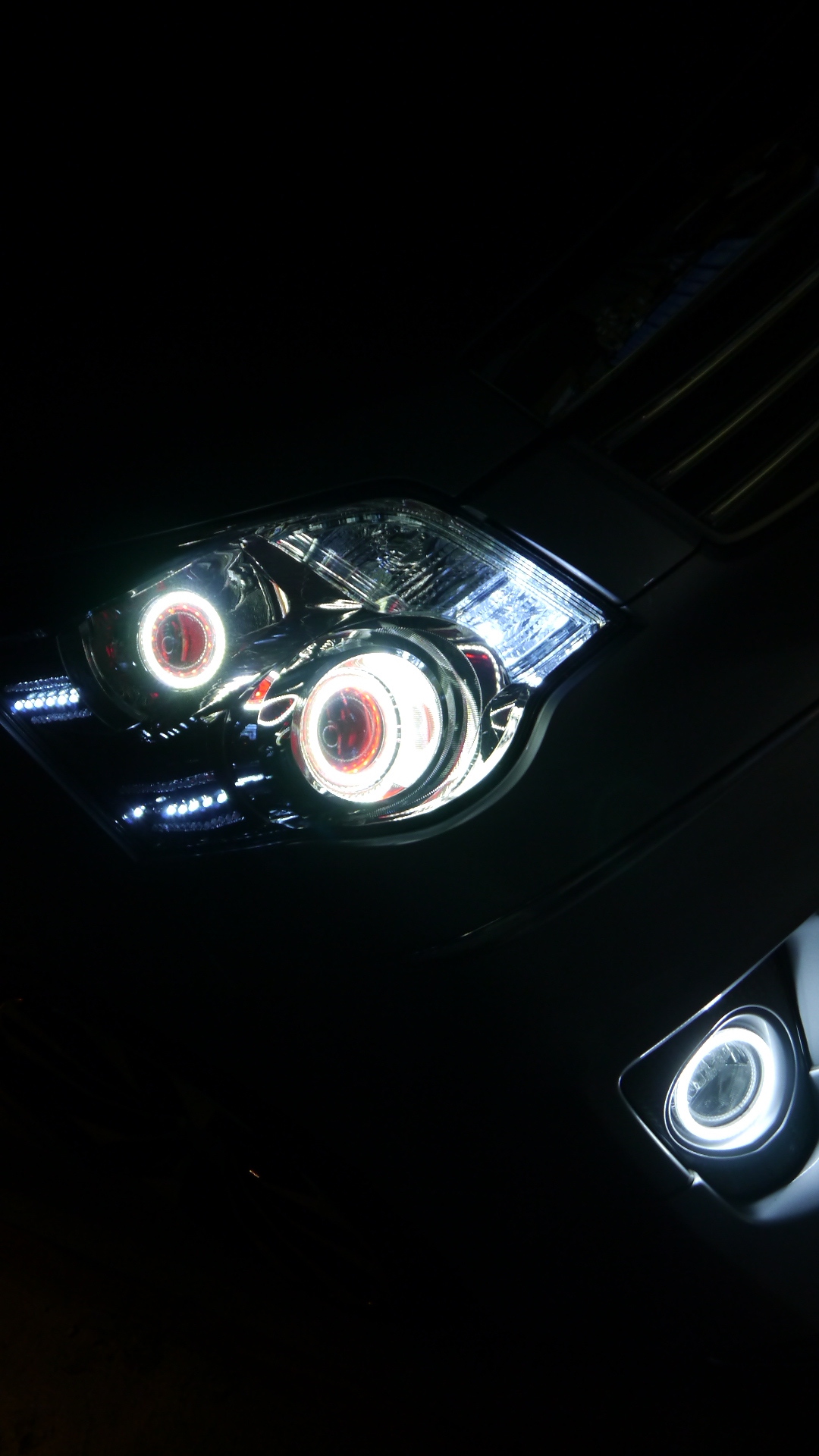

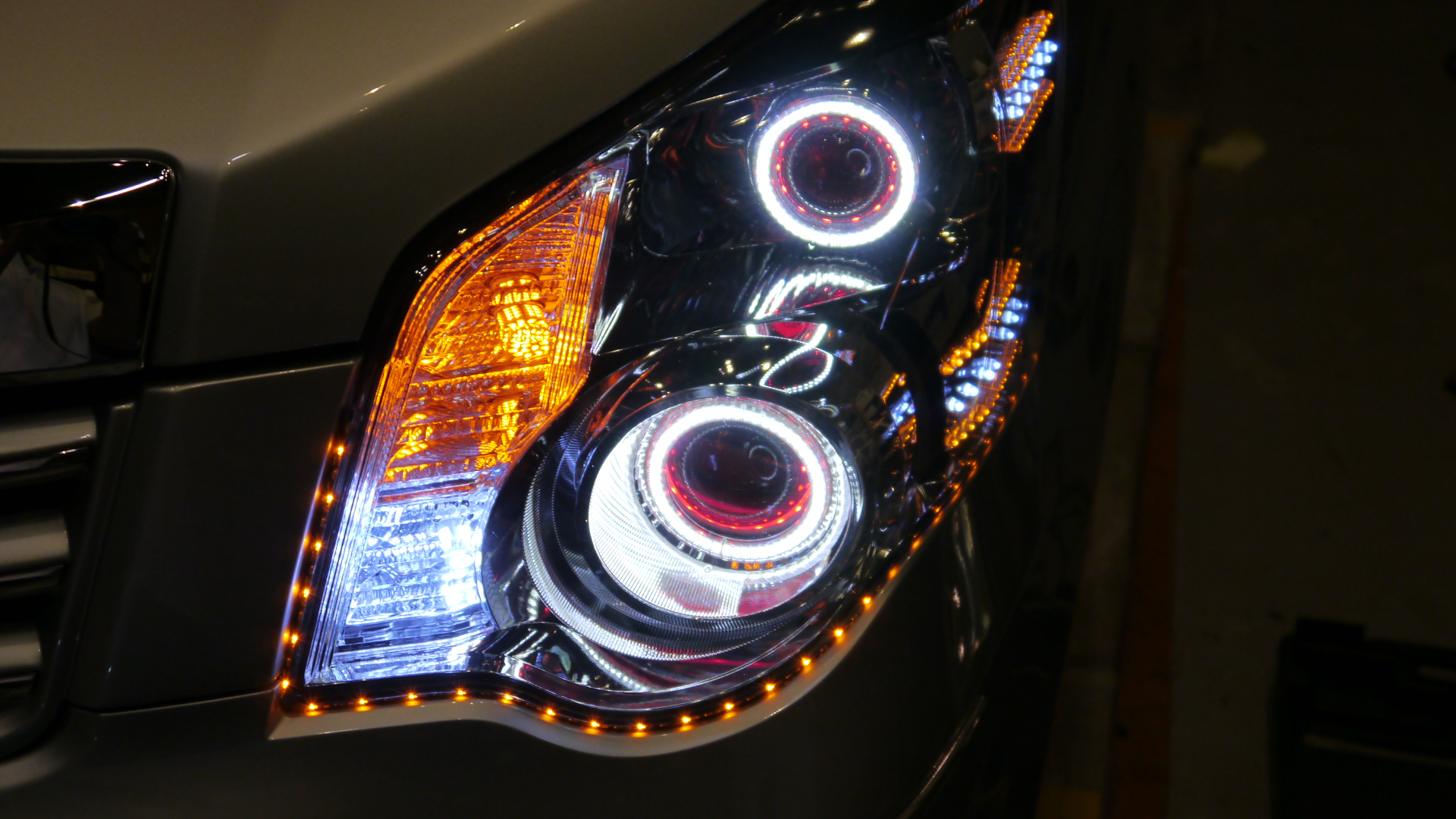

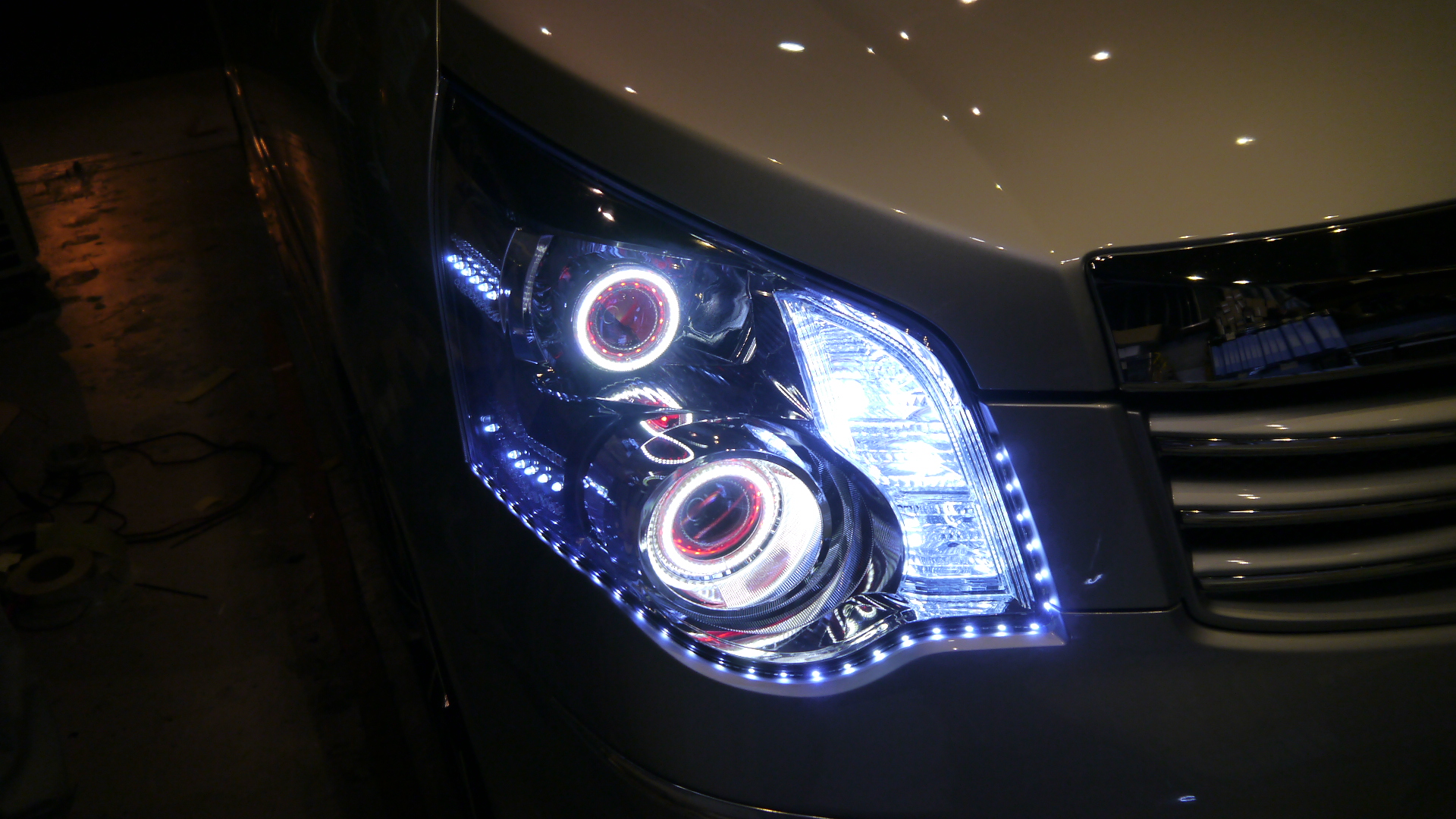

早速車に取り付けしました。デビルアイとリング類は別々でスイッチを設けました。デビルアイに関してはヘッドライト点灯で消灯するように回路作りました。焼損防止のための工夫です。
この施工に関するよくある質問
Q. 70系ノアのヘッドライトに何ができますか？
A. 当店では、70系ノアのヘッドライトにイカリングやプロジェクター、赤色のデビルアイ施工が可能です。100粒以上のLED埋め込みも行いました。
Q. デビルアイの点灯方法に工夫はありますか？
A. 当店では、デビルアイとリング類を別スイッチにし、デビルアイはヘッドライト点灯時に消灯する回路を組むことで焼損防止を図っています。
Q. 純正プロジェクターへのリング埋め込みは可能ですか？
A. 当店では、純正プロジェクターへもリングの埋め込みが可能です。70mmのリングが綺麗にはまり、セメダインでしっかり固定します。
