ライフDIVAのアンダーイルミ施工（レインボーLEDテープ）

2012年1月15日

当社新商品のレインボーLEDテープを施工しました。
もともと車内用の商品のようでコントローラが防水でなかったので
配線は車内からそれぞれ配線しました。結構面倒ですね～。
完成したビデオです。↓
[jwplayer mediaid=”3455″]
今回はスモール連動にしましたが結構恥ずかしいかも・・・。
まーリモコンで消すことも出来るので大丈夫か！
インパクトは絶大です。イベント等には威力を発揮するかもですね。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車の電装・カスタム関係は当店におまかせ下さい！！
ナビ、オーディオ、打ち換えセキュリティー
LED カスタム ETC、レーダー、ヘッドライト加工
シーケンシャルウィンカー、流れるウィンカー
Viper/Hornet　ライト修理　ワンオフパーツ制作

大阪府和泉市池田下町１７８３番
トレードゲート
電話：070-4413-5136 / 0725-57-7955
定休日：土曜日 and 隔週日曜日
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

車種名

ライフ

グレード

DIVA

メーカー

HONDA

年式

2012/H24

型式

DBA-JC1

作業レベル

プロショップ

作業時間

60-120分

目安工賃

￥15000

使用工具

プラスドライバー,内張りはがし,圧着工具,ラチェット,レンチ

商品名

↓写真をクリックすると商品購入ページへ↓

↑商品購入は上の写真をクリック↑

作業工程その１

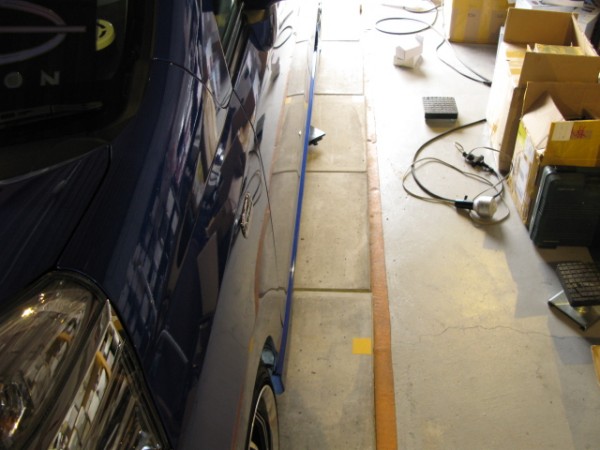

	施工前にリフトで持ち上げたところです。まずはテープLEDを貼り付ける予定の場所をパーツクリーナーで綺麗にふきあげます。この作業によって商品の耐久性に差が出ますので念入りに行います。
作業工程その２
	反対側も念入りに行います。
作業工程その３

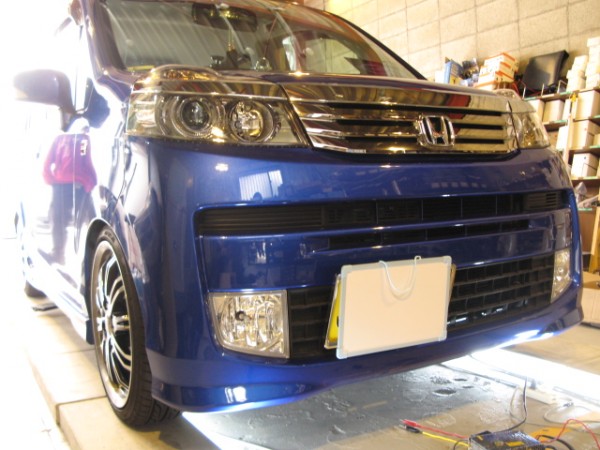

	いきなりですがまずフロントにテープを貼り付けて点灯試験を行ったところです。この時点で商品に問題が無いことを確認しておきます。
作業工程その４
	問題が無ければ貼り付けたテープLEDの淵の部分にホットボンドを施工します。
作業工程その５
	テープはX方向には曲がらないので事前に貼り付ける場所は確認が必要です。
作業工程その６
	配線は各センサーの配線が通っている穴を流用します。配線に余裕が無いので設置場所で配線が取り出せそうな穴を事前に確認しておくと後々楽に施工できます。デモメチャメチャメンドクサイヨ
作業工程その７

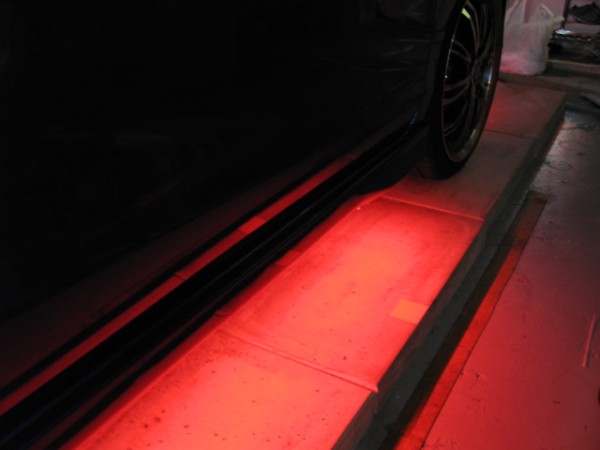

	完成写真です。点灯モードは4種類で色は16色あるようです。もちろん色固定も出来ます。
作業工程その８
	3chipのSMDが贅沢に使われているので明るさは抜群です。
