グロリアY34のドアノブ照明とインナーハンドル照明

2012年2月25日
By

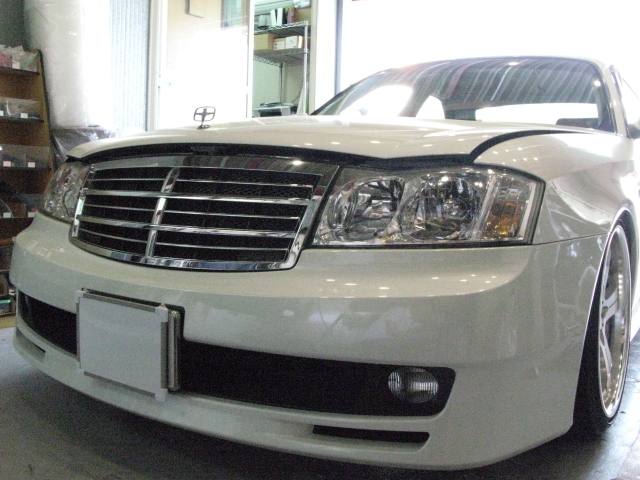

以前からお世話になっているグロリアY34です。

もうカスタムするところは無いと思っていましたがまだありました。

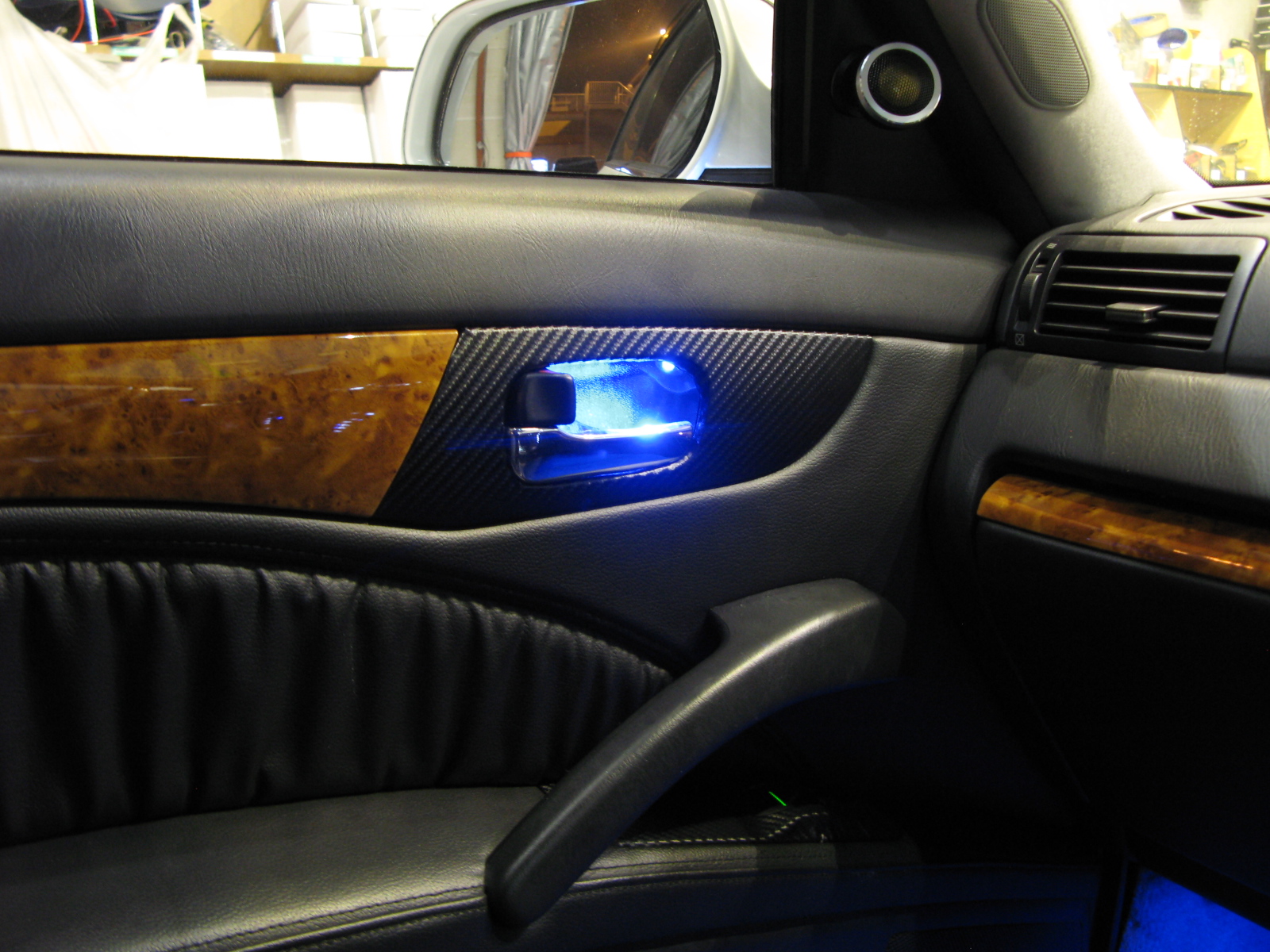

アウターハンドルとインナーハンドルの照明とエアコンパネル(マルチ)のLED打ち替えです。



Tradegate (トレードゲート)
大阪府堺市南区高尾3-243-4
山本 和範
電話:072-320-1555
携帯:090-6066-4834
営業9-20時 (水定休)

http://tradegate.jp

  グロリアY34のドアノブ照明とインナーハンドル照明

車種名

グロリア

グレード

オーテック

メーカー

NISSAN

年式

2006/H18

型式

Y34

作業レベル

プロショップ

作業時間

30-60分

目安工賃

¥15000

使用工具

プラスドライバー,ラチェット,ニッパー,テスター

商品名

↓写真をクリックすると商品購入ページへ↓

↑商品購入は上の写真をクリック↑

作業工程その1

  グロリアY34のドアノブ照明とインナーハンドル照明

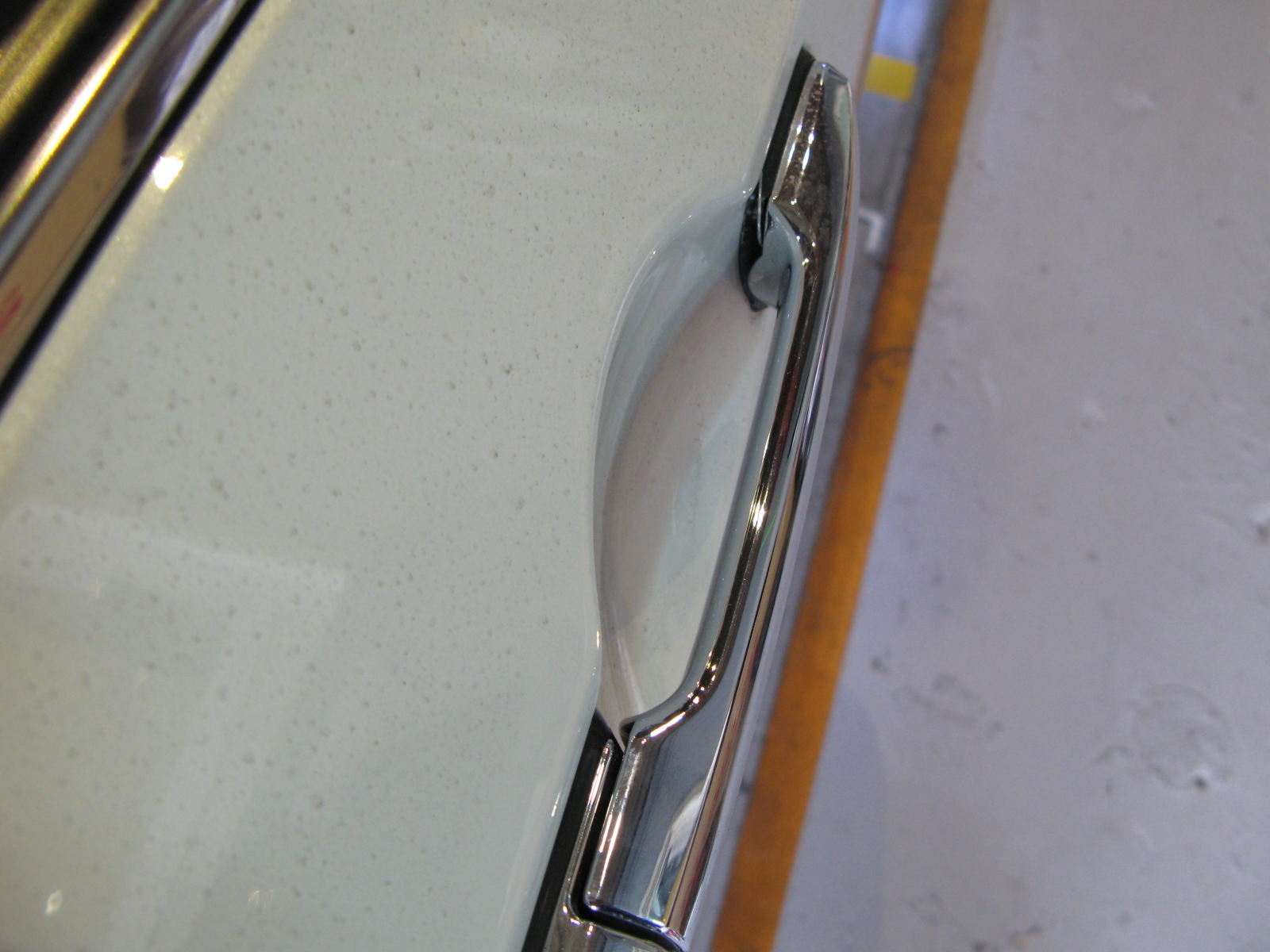

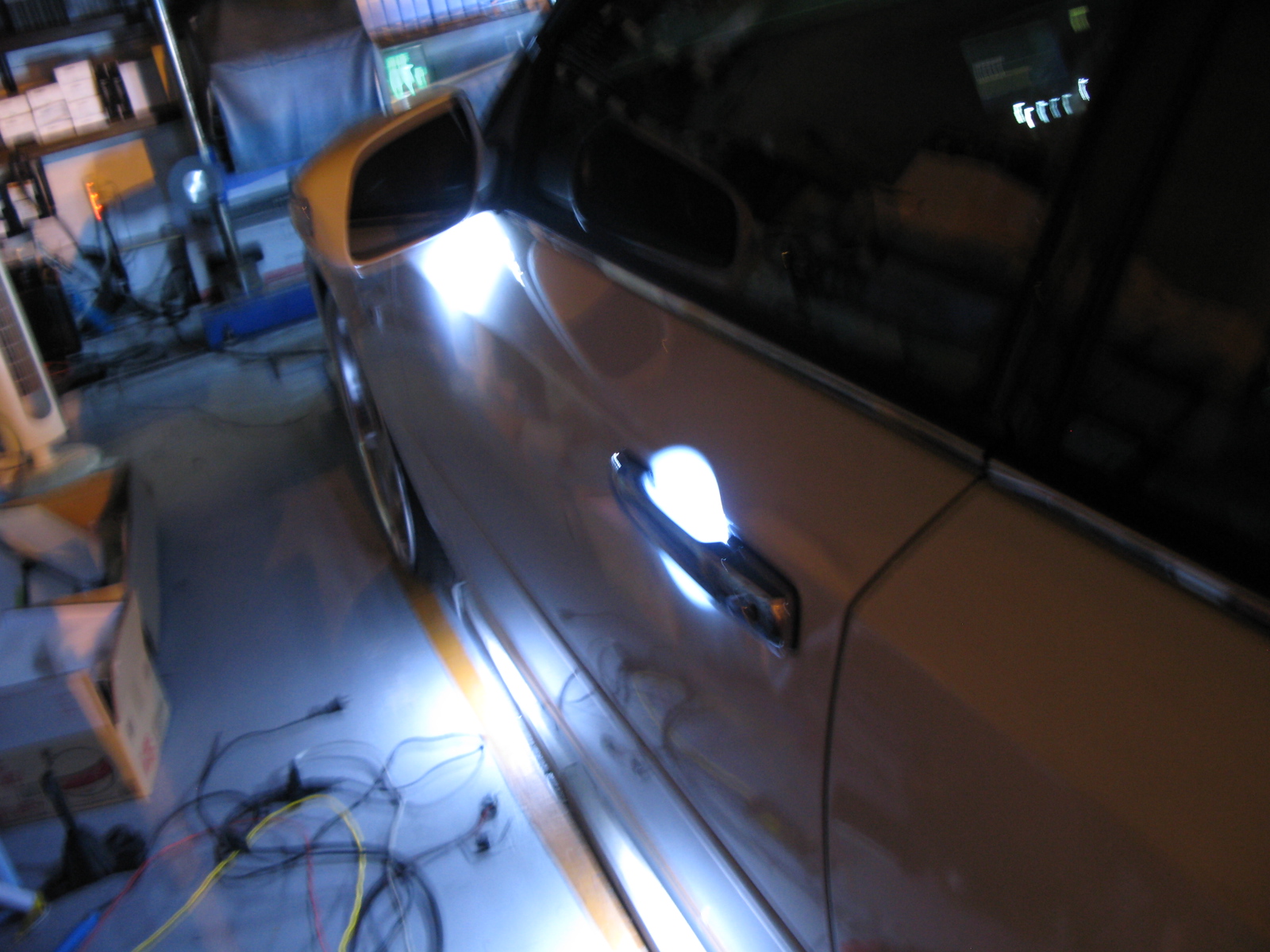

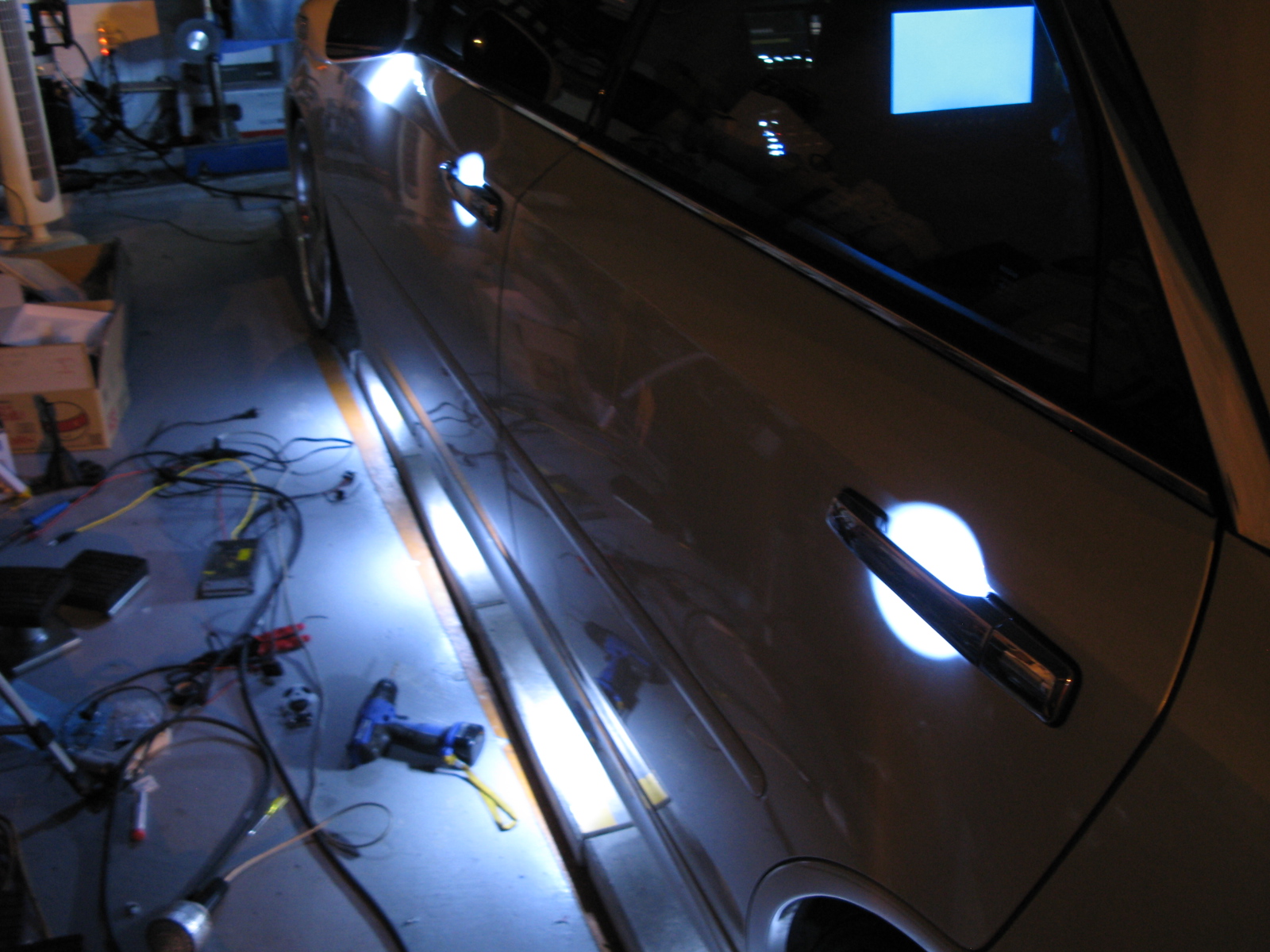

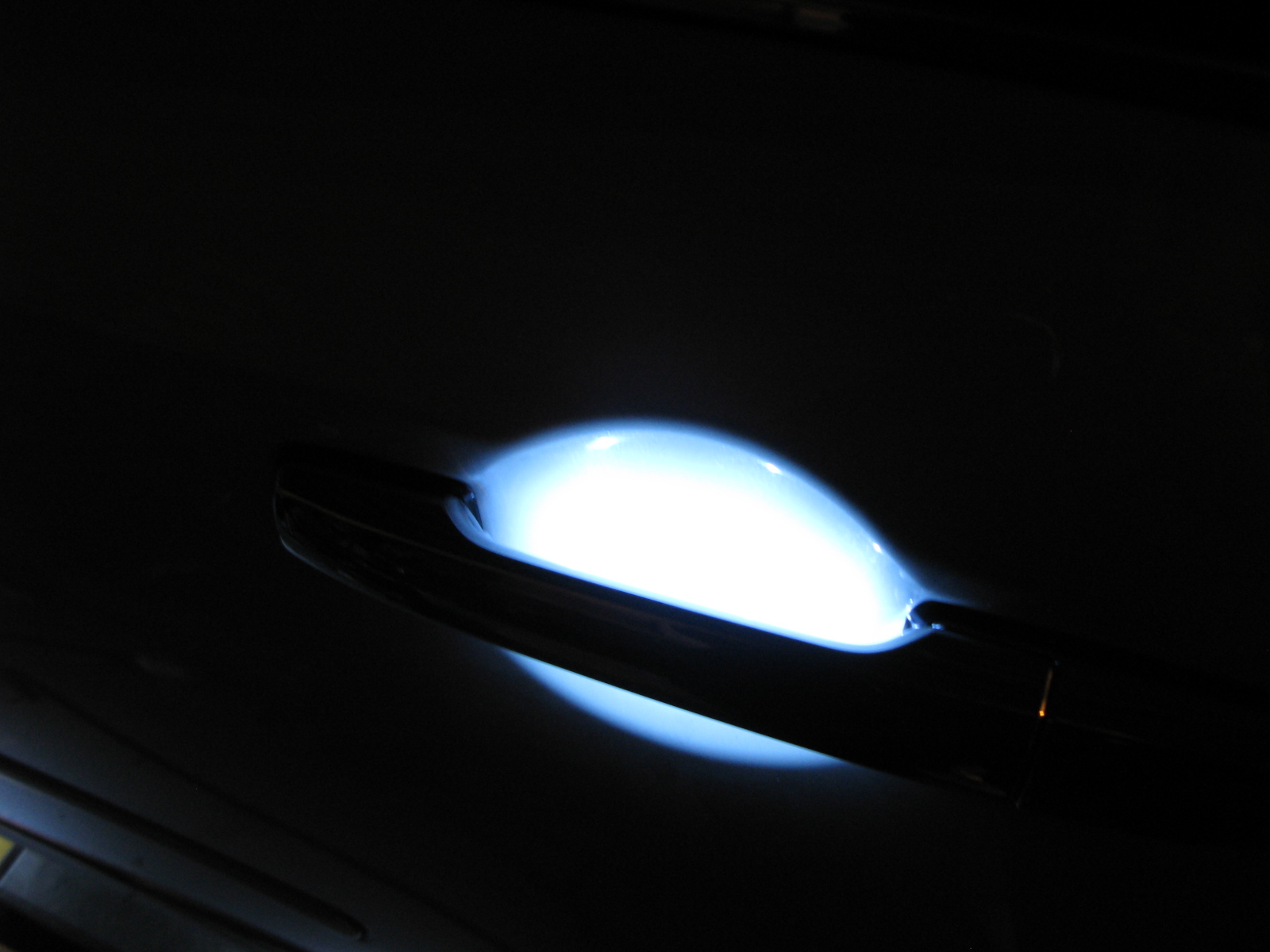

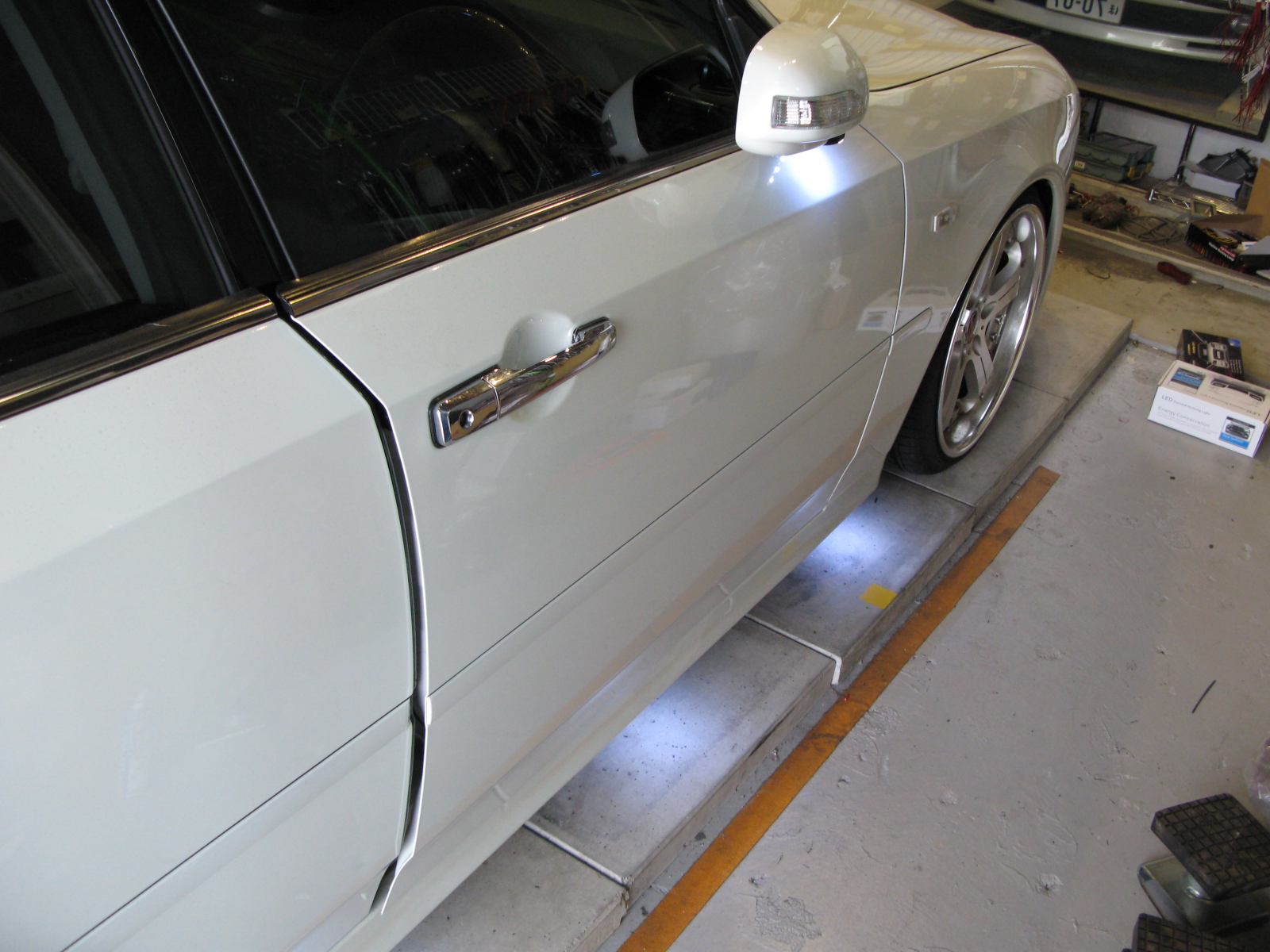

アウターハンドルの内側にテープLEDを貼り付けます。
あとはハンドルの付け根からリード線を引き込んでウェルカムランプのラインに接続します。リアドアには配線が無いのでフロントから新たに引き込みます。

作業工程その2

  グロリアY34のドアノブ照明とインナーハンドル照明

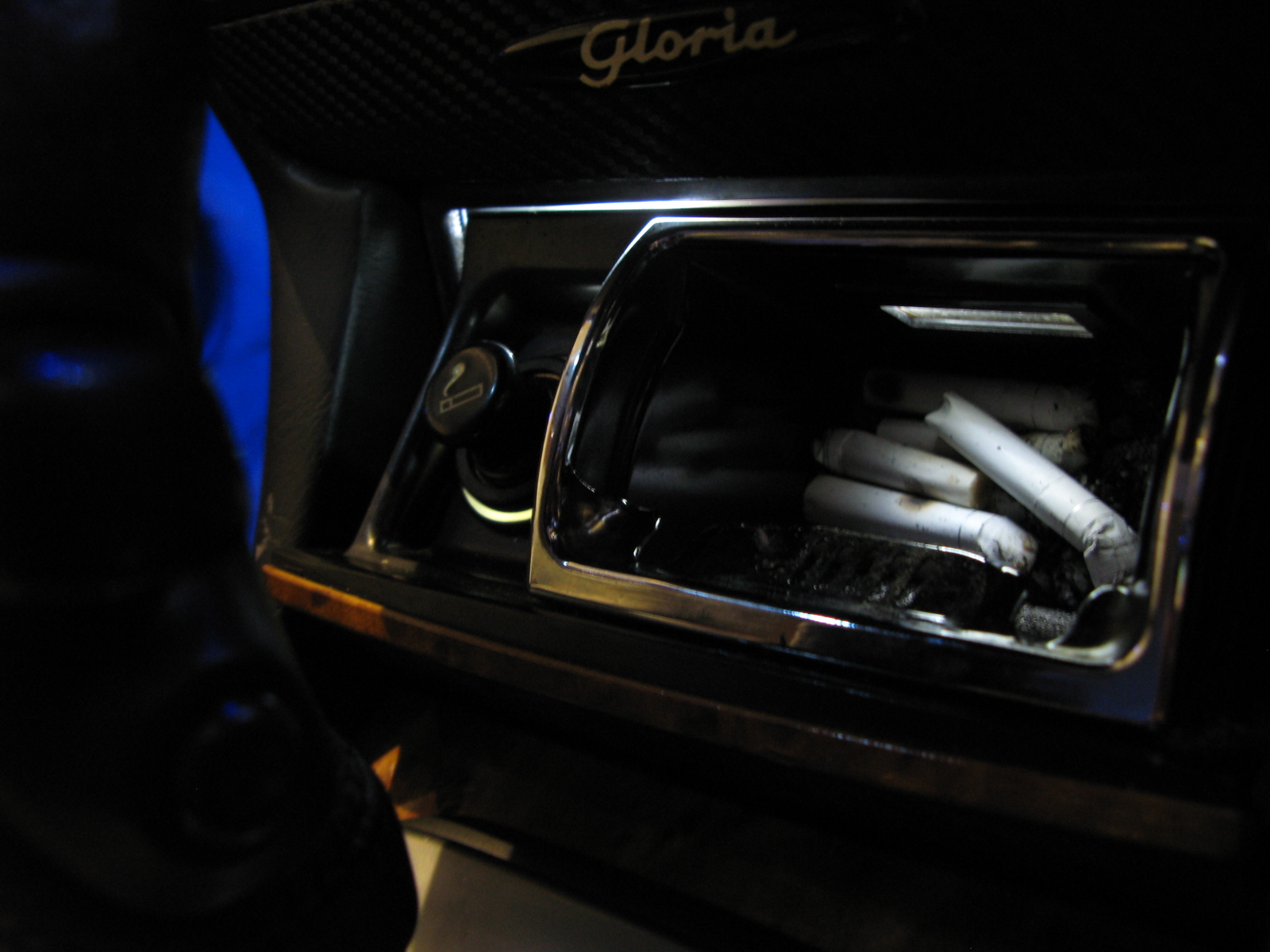

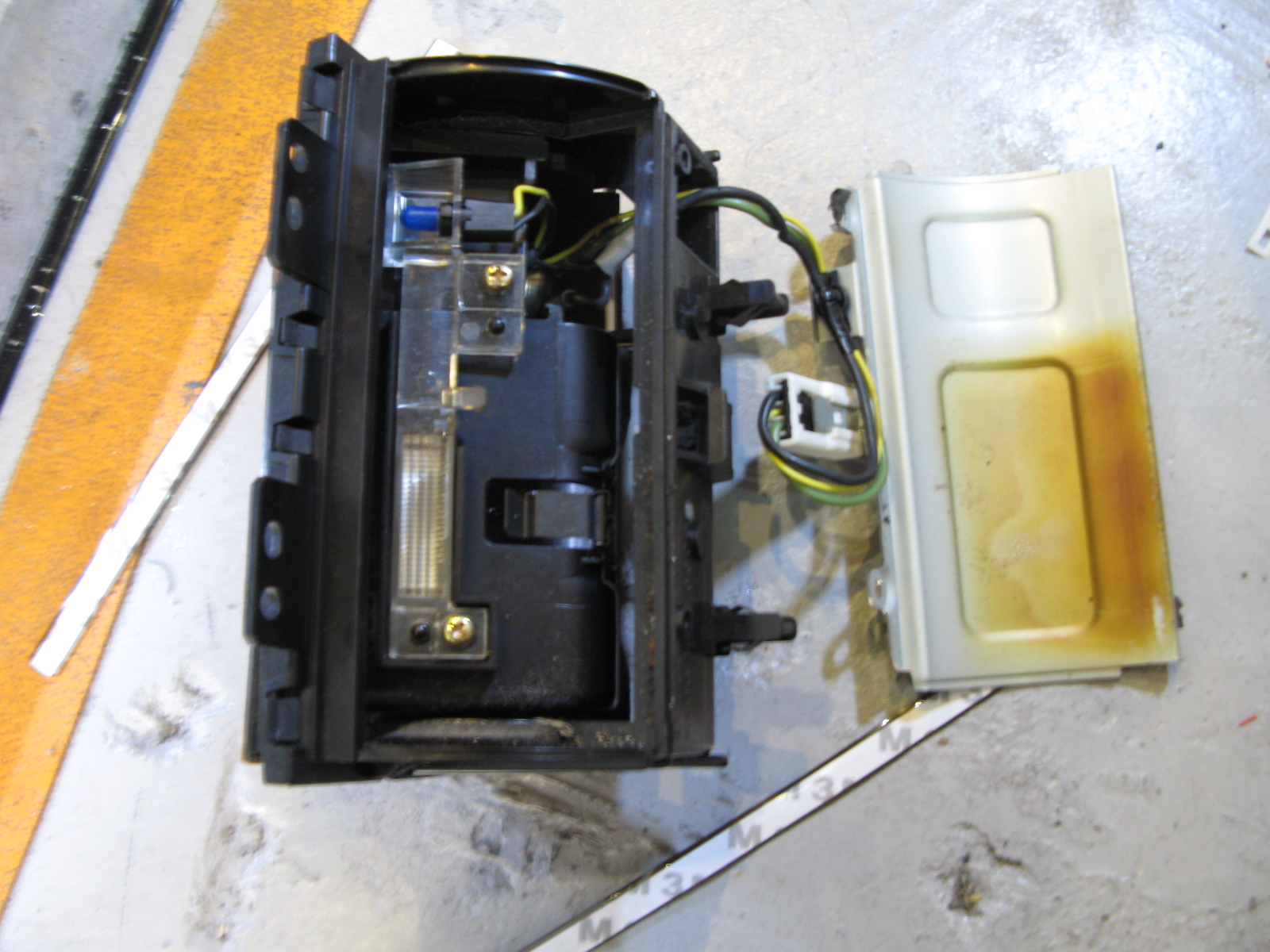

灰皿ユニットを外して電球を交換します。
T5ウェッジが刺さっているので2個交換しました。

作業工程その3

  グロリアY34のドアノブ照明とインナーハンドル照明

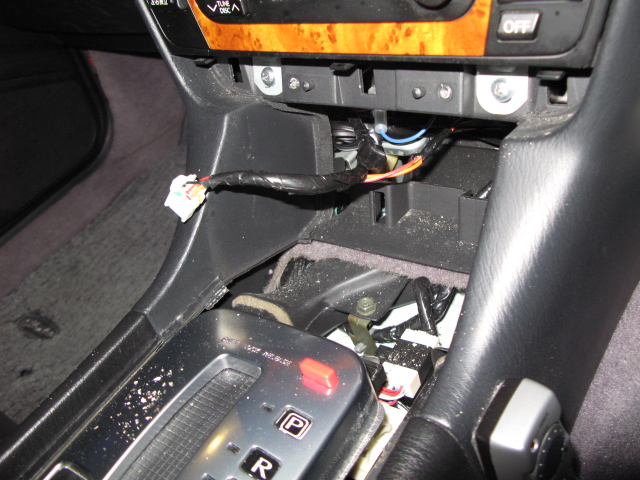

エアコンユニットはもともと作業予定ではなかったのですが
あとネジ2本を外すと分離できることがわかったので
オーナー様にLEDの打ち替えをご提案させていただきご了承いただきましたので作業しました。

作業工程その4

  グロリアY34のドアノブ照明とインナーハンドル照明

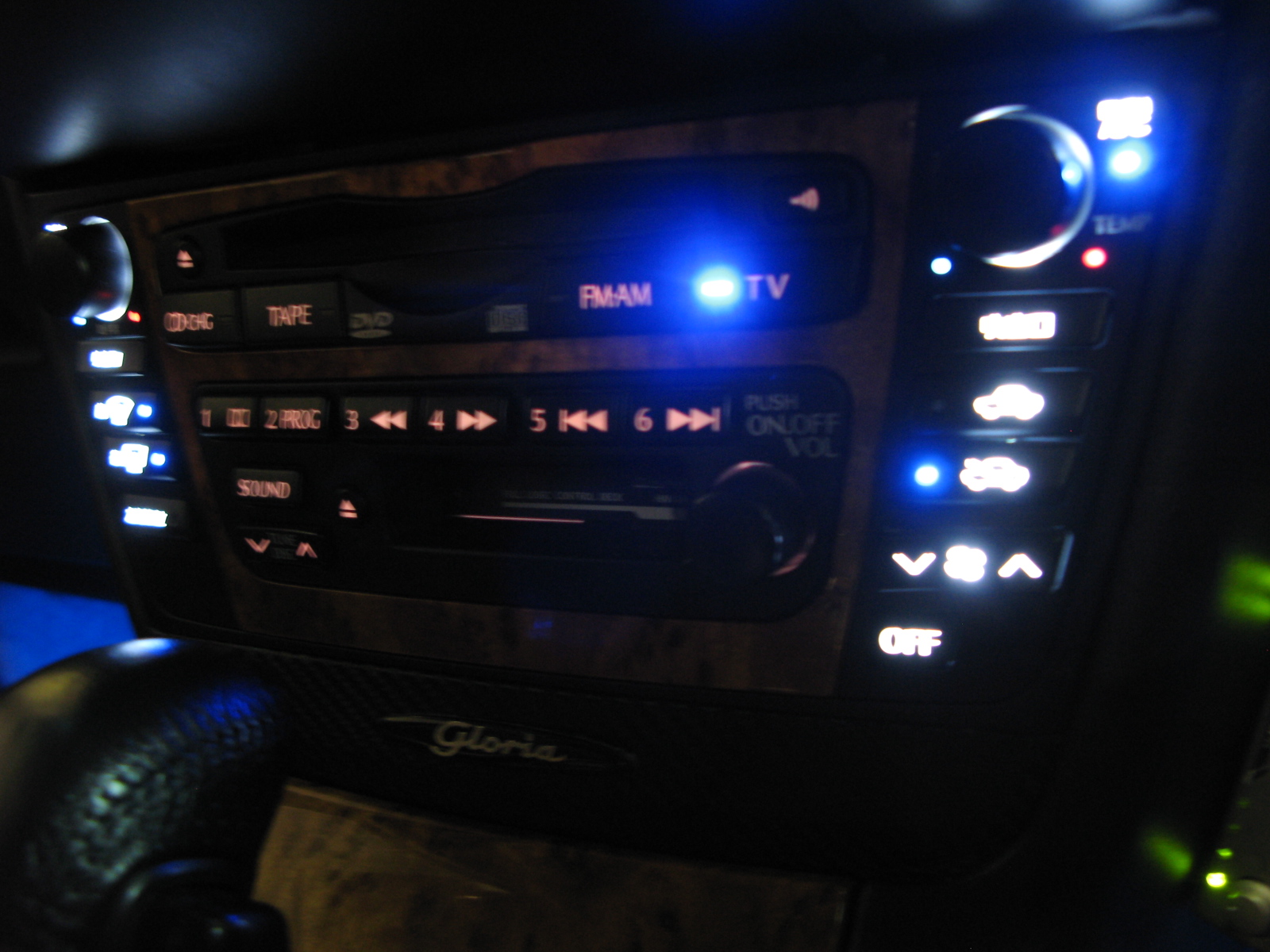

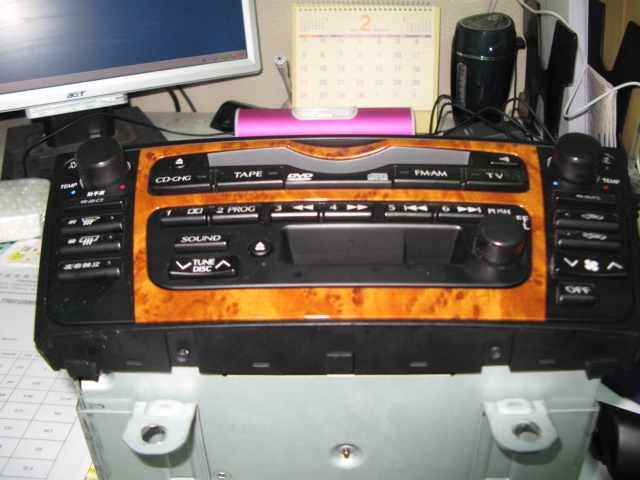

Y34前期型なのでナビとカセットとエアコンマルチが一体になっています。
このユニット中古でも30000円前後する高級品です。

作業工程その5

  グロリアY34のドアノブ照明とインナーハンドル照明

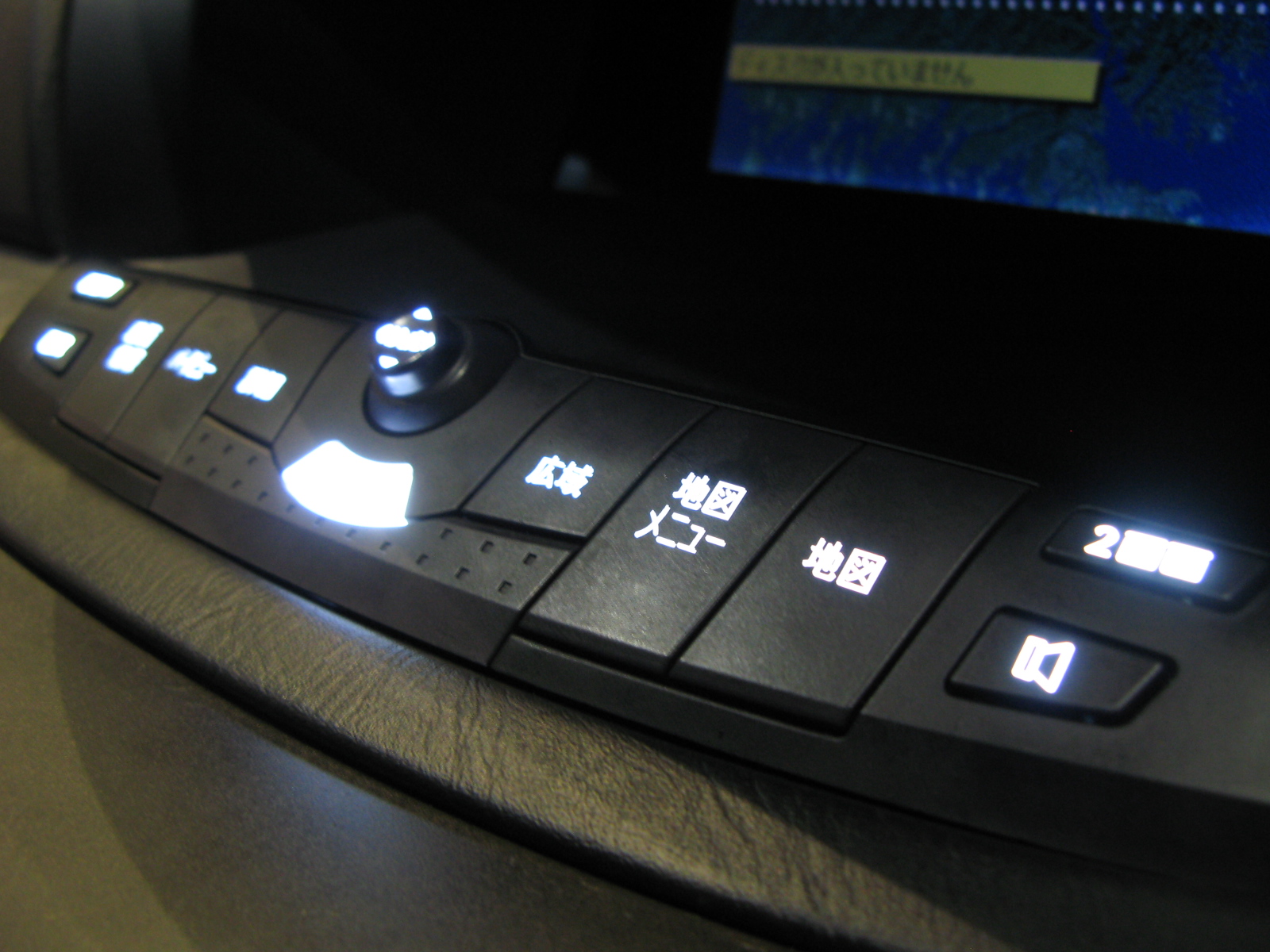

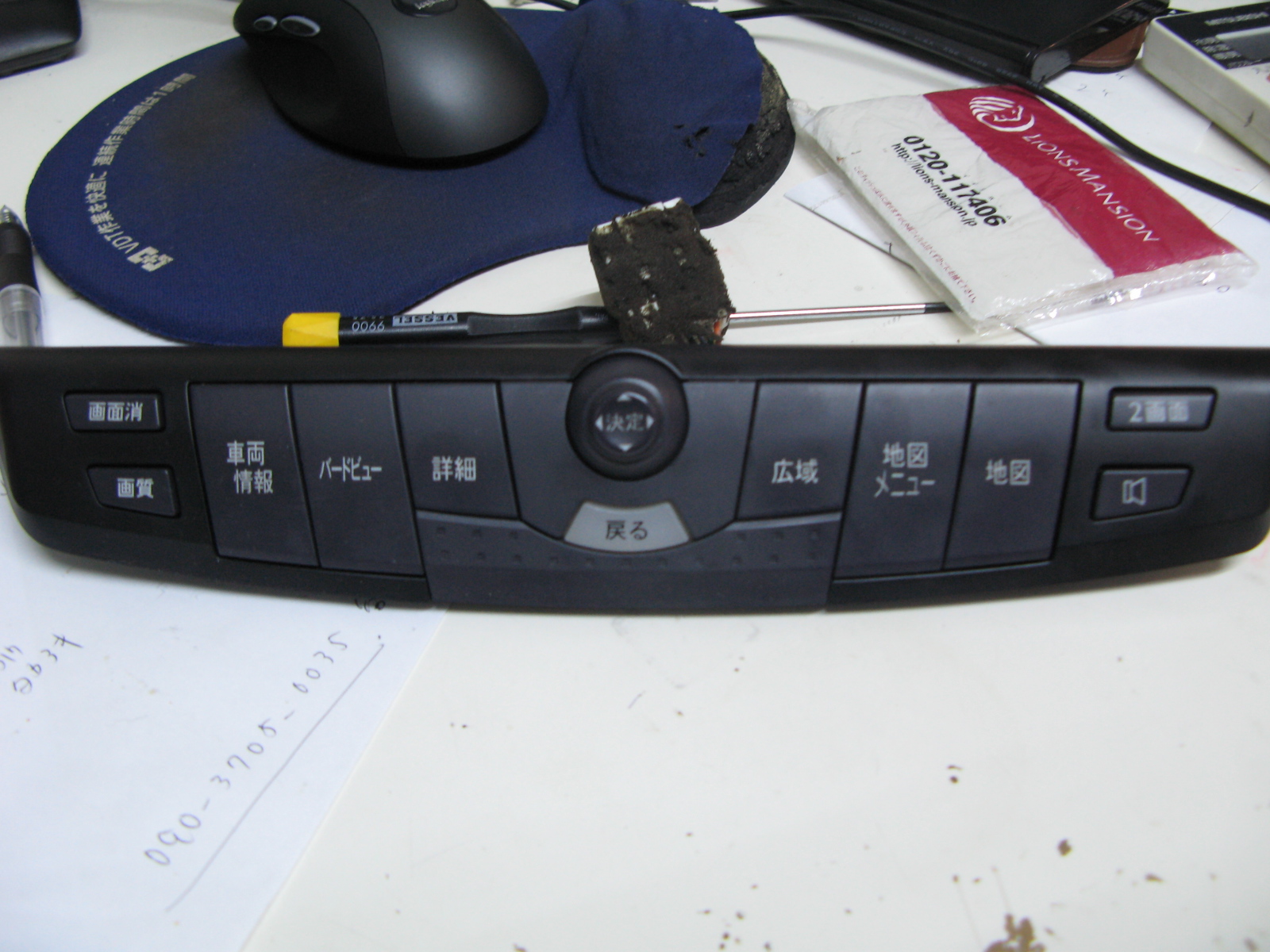

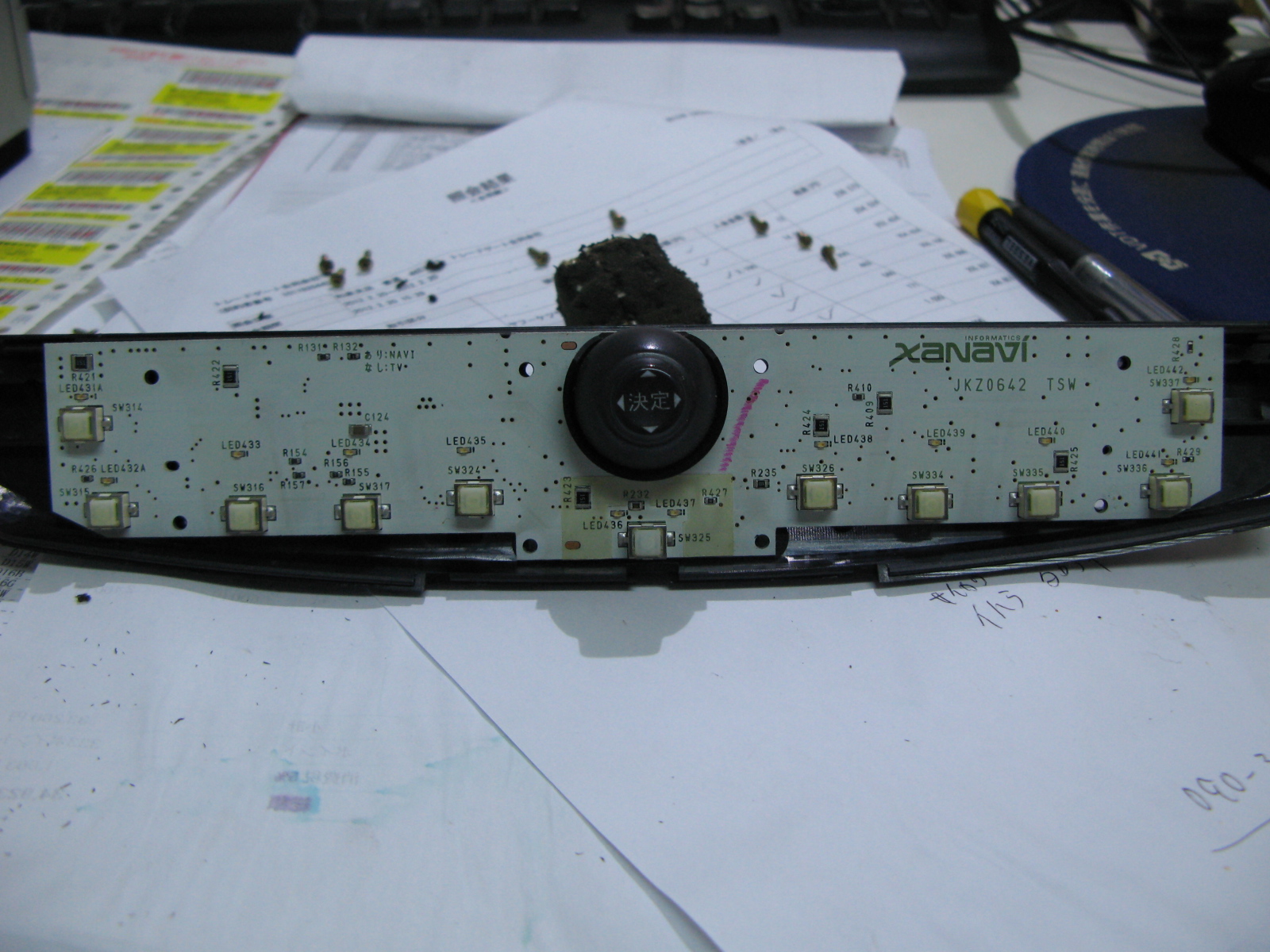

ナビの操作ユニットはいまは使ってないんですが今回は色を変えるために分解・チップ打ち替えをしました。

作業工程その6

  グロリアY34のドアノブ照明とインナーハンドル照明

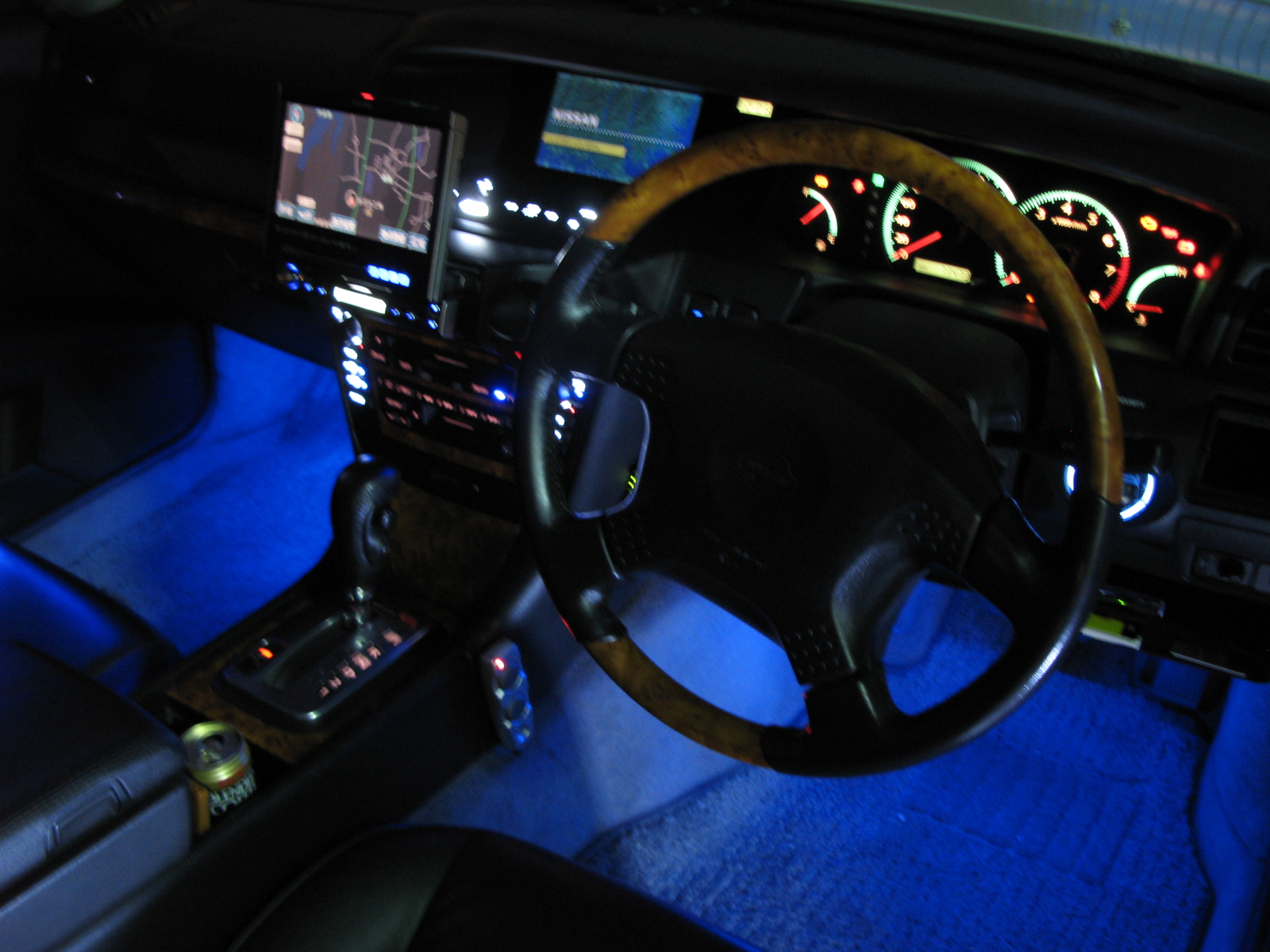

打ち替えを完了して車両に戻して点灯したところ
マルチの部分だけ点灯しませんでした。

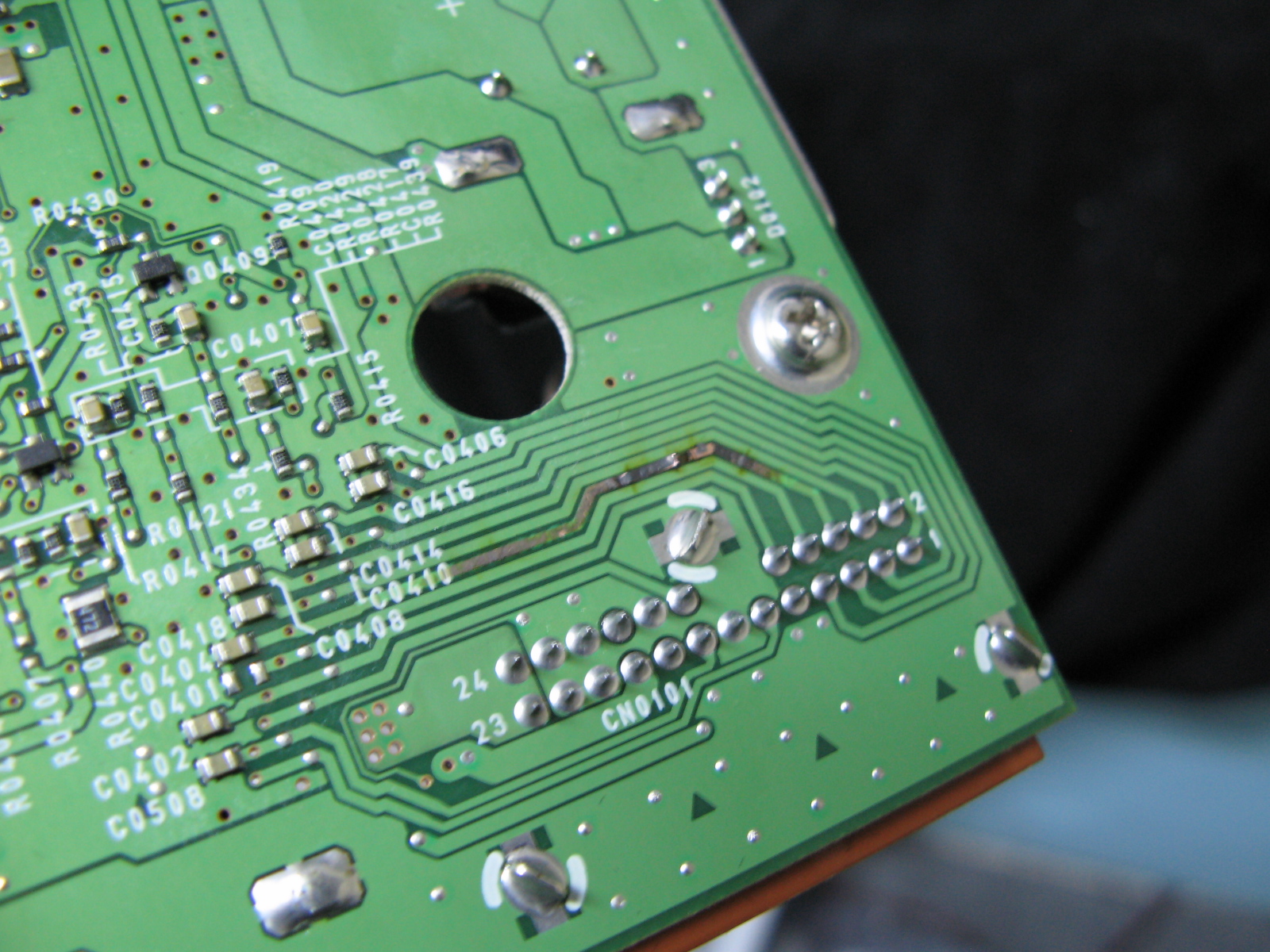

再度外して分解したところ基盤のパターンが焼けていることが判明しました。
ユニット分解の際にコネクターが斜めに挿してしまって接触してしまったようです。
パターンを修理して復旧しました。
上流にヒューズ付いてるんですが・・・。日産車はやっかいです。

BEFORE

AFTER

  グロリアY34のドアノブ照明とインナーハンドル照明

  グロリアY34のドアノブ照明とインナーハンドル照明
