ジャンプスタータといえばリチウム電池式の超小型のものが一般的ですが
Youtube等で去年ぐらいから紹介されているスーパーキャパシタ式のジャンプスタータというものがあります。
原理としては弱ったバッテリーから昇圧した電気をコンデンサーに貯めてスターター時に一気に開放することで
エンジンをスタートさせるというもの
１０V以下にまで低下したバッテリーでも始動可能ということです。
利点としては
・事前に充電する必要がないので急な使用も可能
・リチウムバッテリーを搭載していないので空輸も可能
・充電放電回数は数万回可能
欠点としては
・値段が高い
・始動性の悪いエンジンには不向き（２秒以内に始動出来る必要）
日本製のものだと３万円前後
中国製のもので１万円前後
今回は部品を揃えて自分で組み立てるので３０００円ぐらいで実現できました。
これマジで良いです！！
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車種名 | 商品紹介 | グレード | 不明/なし | ||
メーカー | その他 | 年式 | 型式 | ○○○-○○○ | |
作業レベル | 簡単 | 作業時間 | 0-15分 | 目安工賃 | ￥○，○○○ |
使用工具 | プラスドライバー,ラチェット,ニッパー,テスター | ||||
作業工程その１ | |

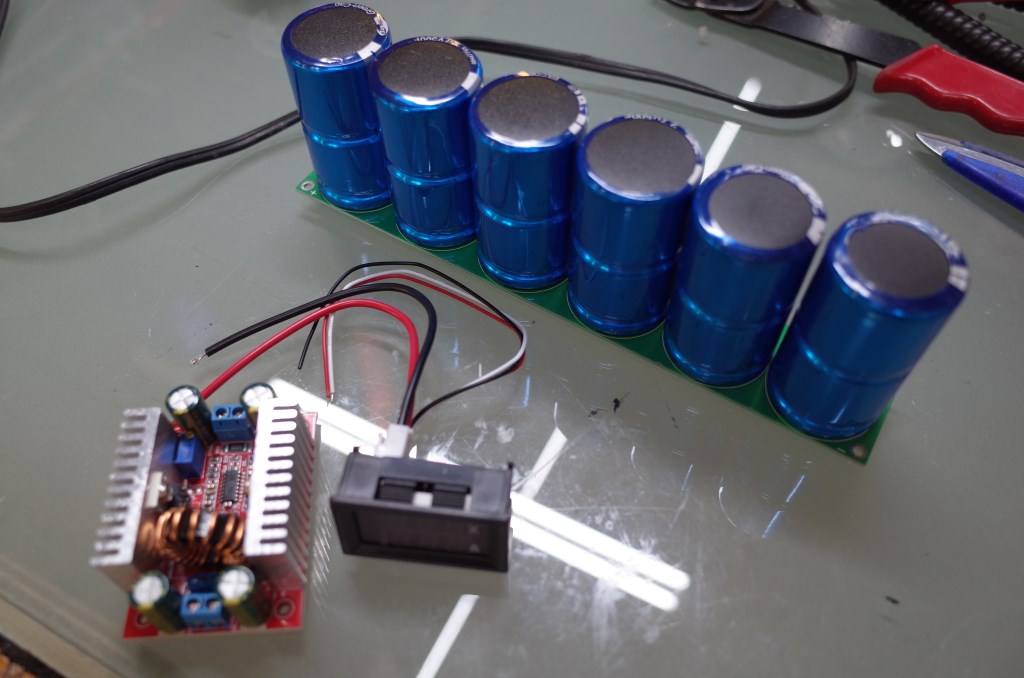

| まずは部品を香港から空輸してもらいました。 上の電池みたいなものがスーパーキャパシタ ウルトラキャパシタという場合もあるみたいで昨今のEVには欠かせないパーツです。 瞬間的に電気を貯めることが可能で放電も一瞬で行います。 下の回路が充電回路です。５V以上の電気があれば充電可能です。 構成部品は基本的にこれだけ |
作業工程その２ | |

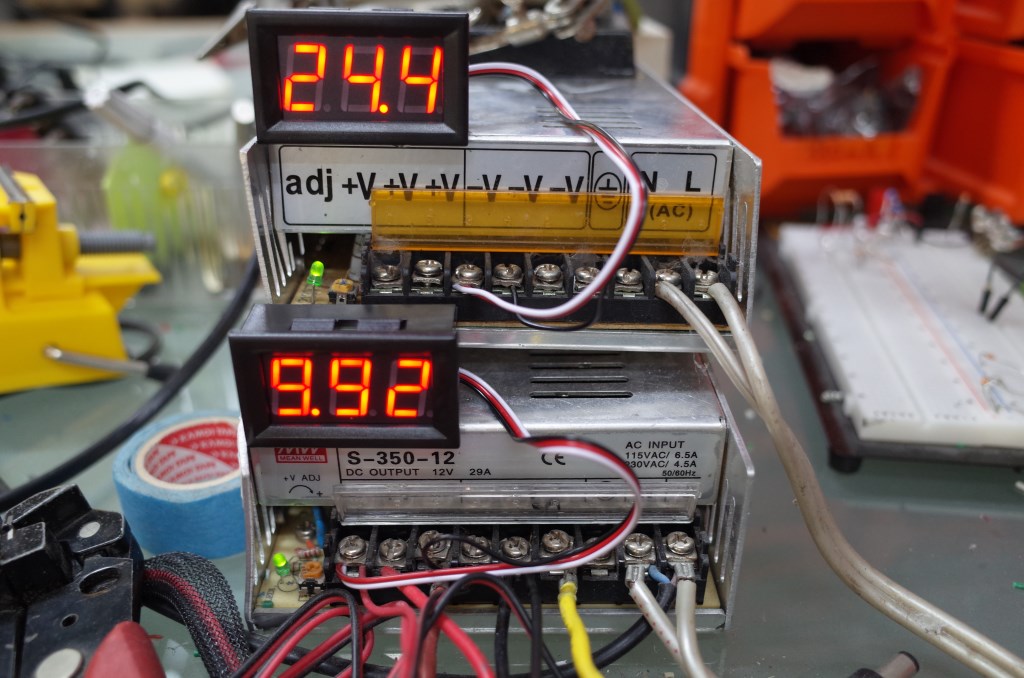

| 今回用意した試験電圧は９．９V この電圧だとセルモーターは確実に回りません。 |
作業工程その３ | |

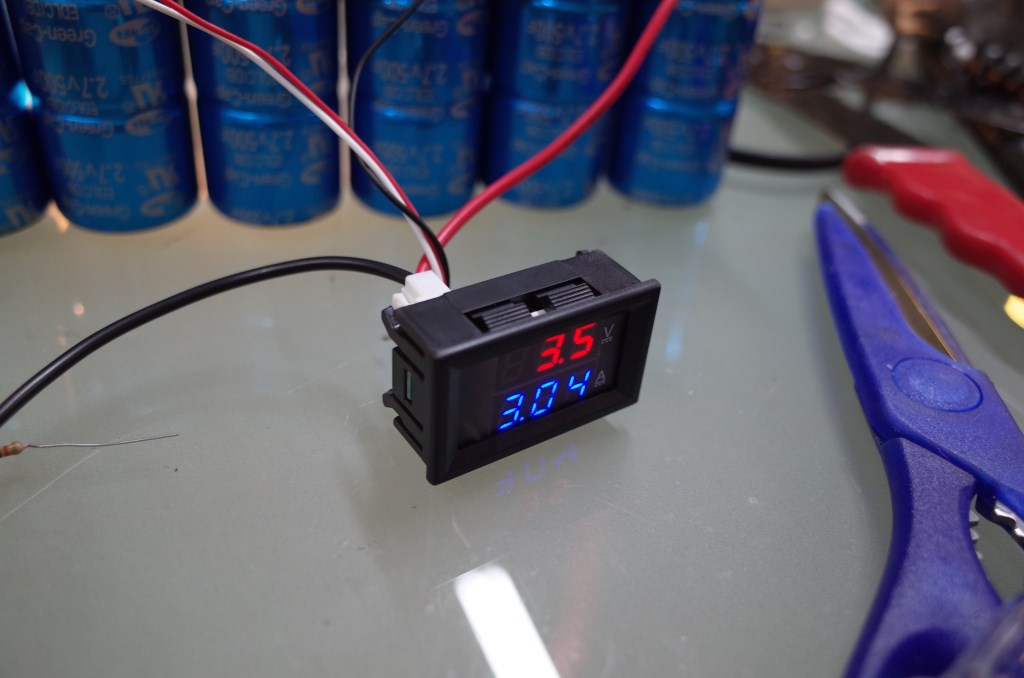

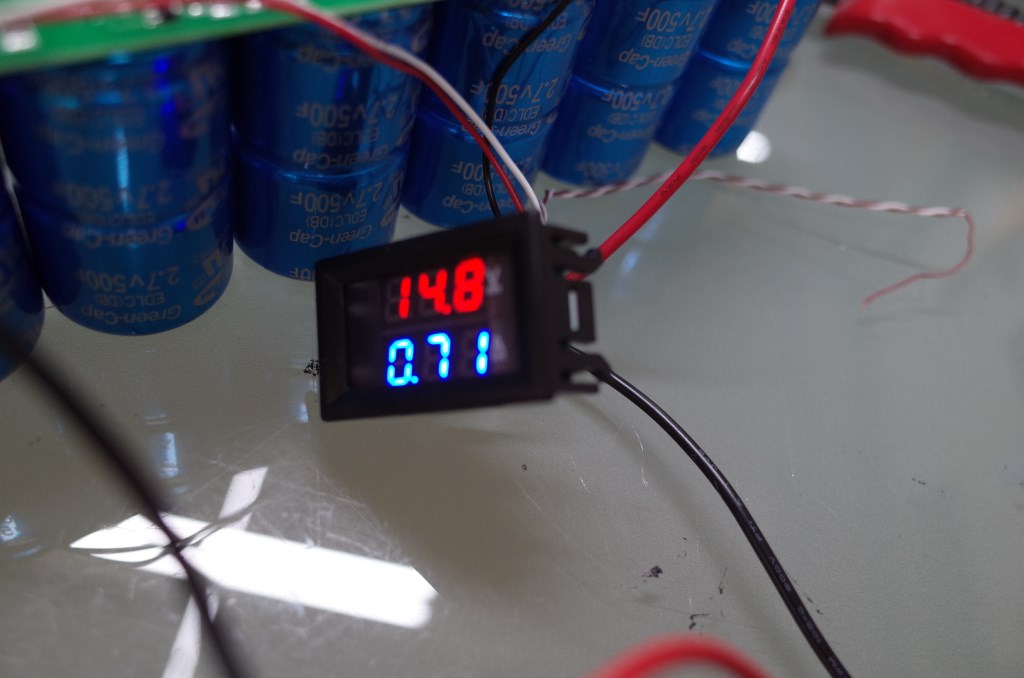

| 早速充電を開始 ０Vから１５Vまで電気を溜め込みます。 今回の回路は保護回路が入っているため １．５A以上の電流を流すとストップしていましました。 おそらく過電圧に弱いキャパシタを安全に平準化するためなんでしょう |
作業工程その４ | |

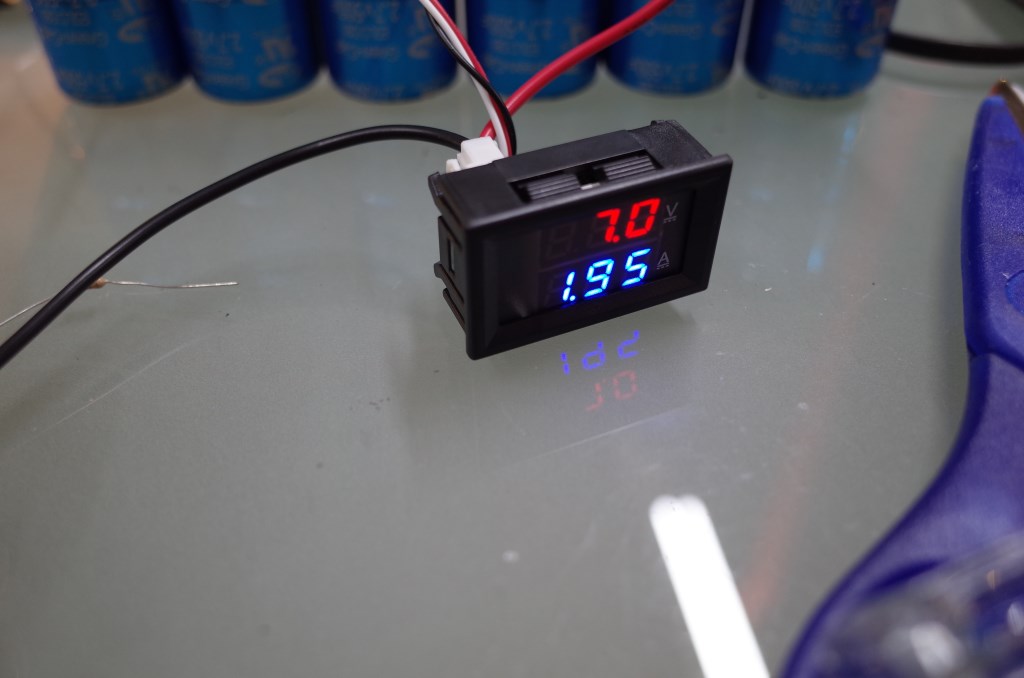

| 電流を抑えて再チャレンジ ７Vまで溜まってきました。 でもやはり２A近い電流だと保護回路が・・・。 このへんの制御は結構ちゃんとやらないと駄目ですね。 |
作業工程その５ | |

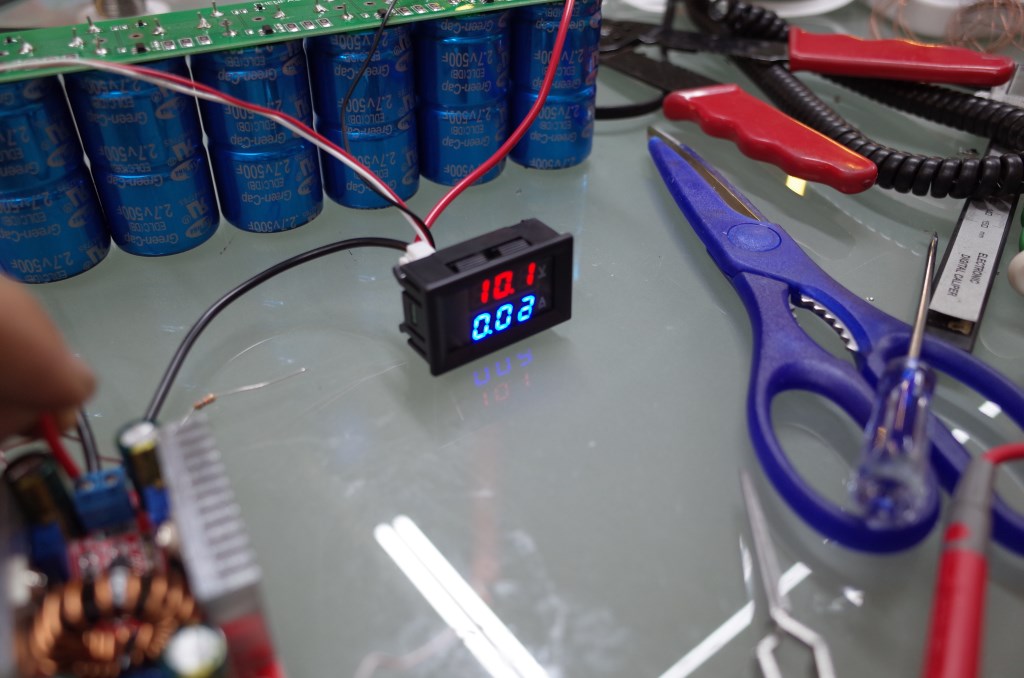

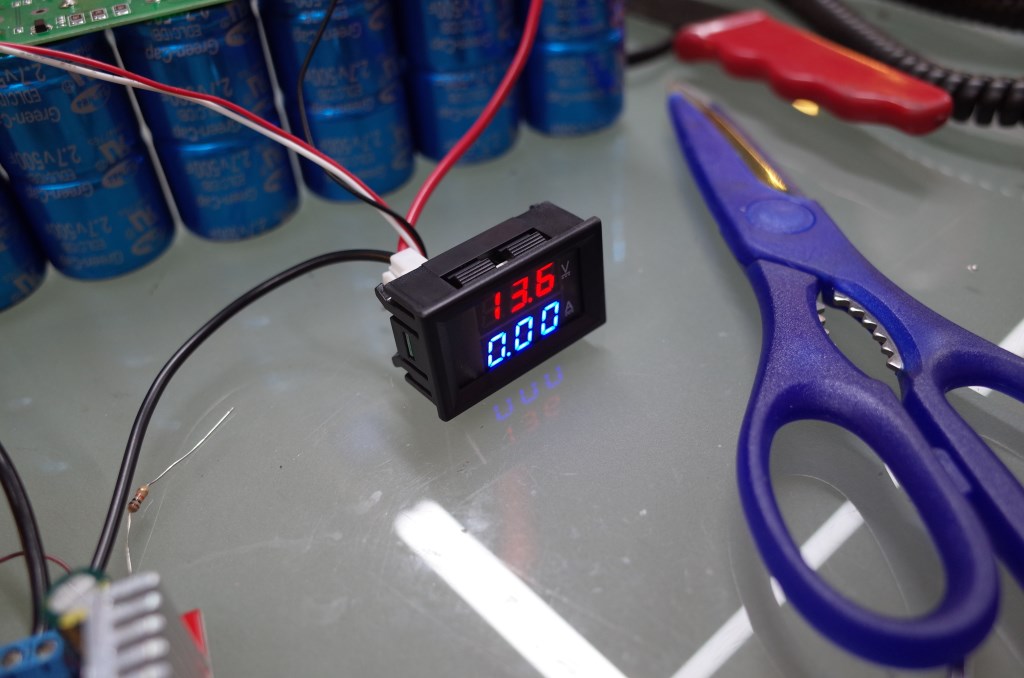

| 安定的な充電をするなら１A程度が良いみたいです。 空の状態から満タンまで５分ぐらいでした。 |
作業工程その６ | |

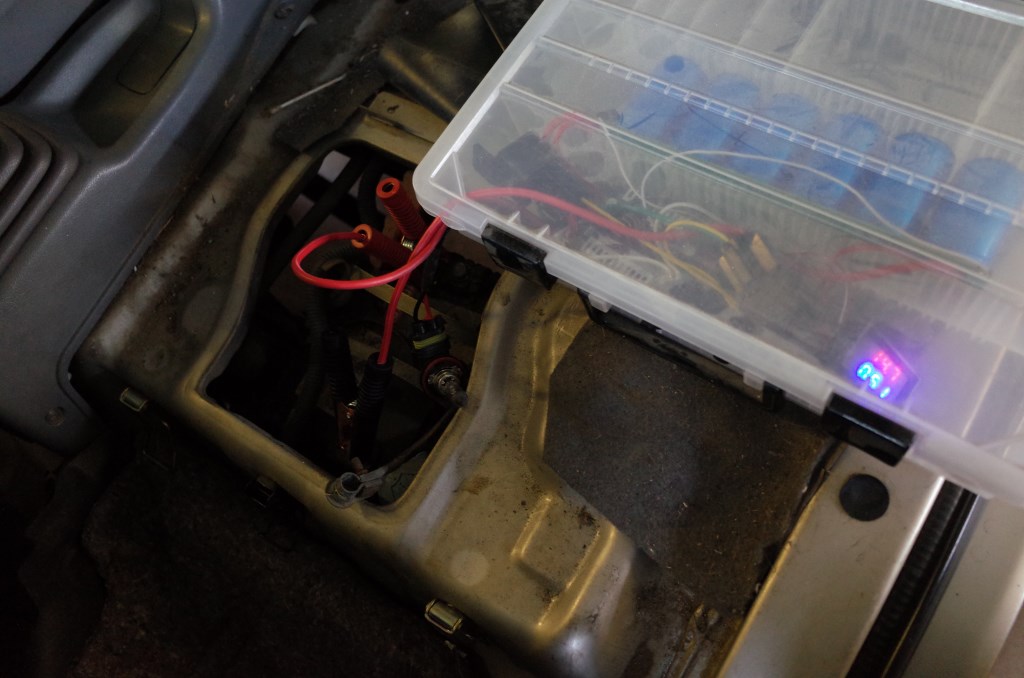

| それでは早速始動性の悪いキャブレターエンジンの軽自動車でテスト バッテリー自体は問題ないので完全にバッテリー端子を外してやってみます。 恐る恐るキーを回すと４秒ぐらいクランキングしてエンジン始動せず・・・。 まーでも４秒も回ればかなりの車は始動できそうですね。 でもこのままではあんまりなのでもう一度充電して再度チャレンジ |
作業工程その７ | |
| 次は１秒ぐらいで無事エンジン始動できました～ エンジン始動後はオルタネーターからの電気ですぐに満タン状態になりました。 ２台３台と連続使用するのには問題なさそうですね。実際にこの車両でもエンジン止めて再度始動しましたが問題なくOK ５回連続全く問題ありませんでした。 |
