またまた3型アルファードの登場です。
LED仕込がひと段落したので今回はいよいよウーファーの植毛と
スイッチ類の配線です。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊ 車の電装・カスタム関係は当店におまかせ下さい！！ ナビ、オーディオ 、打ち換え セキュリティー LED カスタム ETC、レーダー、ヘッドライト加工 シーケンシャルウィンカー、流れるウィンカー Viper/Hornet ライト修理 ワンオフパーツ制作 大阪府和泉市池田下町１７８３番 トレードゲート 電話：070-4413-5136 / 0725-57-7955 定休日：土曜日 and 隔週日曜日 ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
車種名 | アルファード | グレード | 不明/なし | ||
メーカー | TOYOTA | 年式 | 型式 | 30系 | |
作業レベル | プロショップ | 作業時間 | １日 | 目安工賃 | ￥○，○○○ |
使用工具 | プラスドライバー,ラチェット,ニッパー,テスター | ||||
作業工程その１ | |

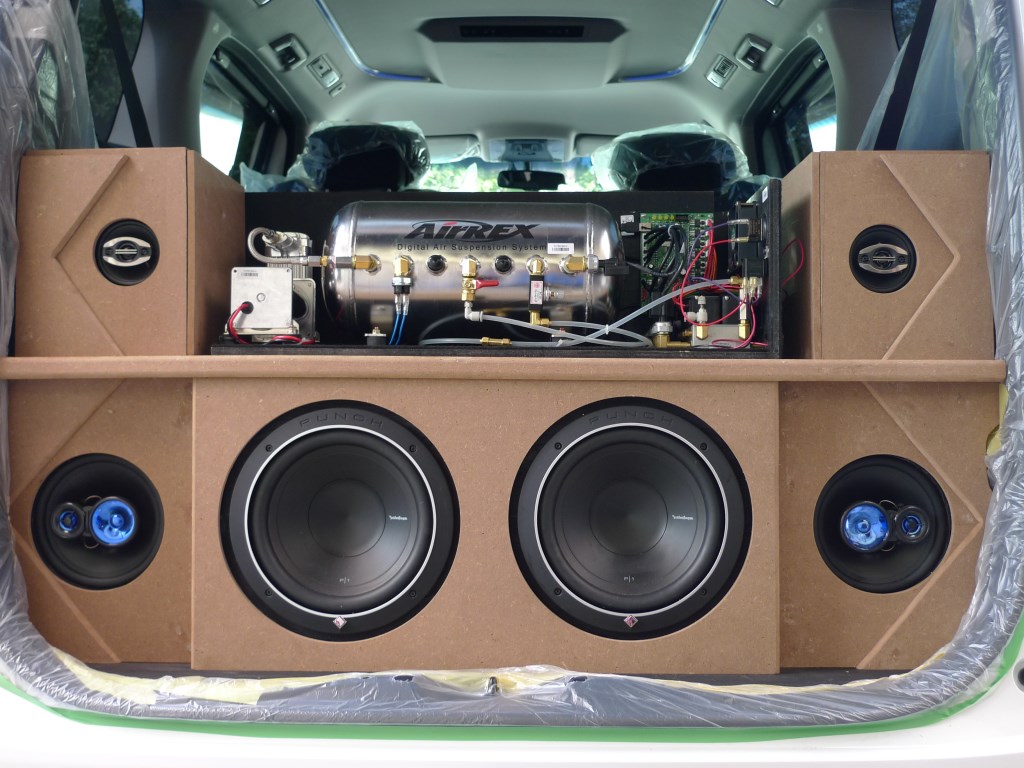

| 前回仮組み終わった後にエアサスに問題発生！！ 今後のメンテナンス性を考慮して エアサスタンクは見える位置に |
作業工程その２ | |

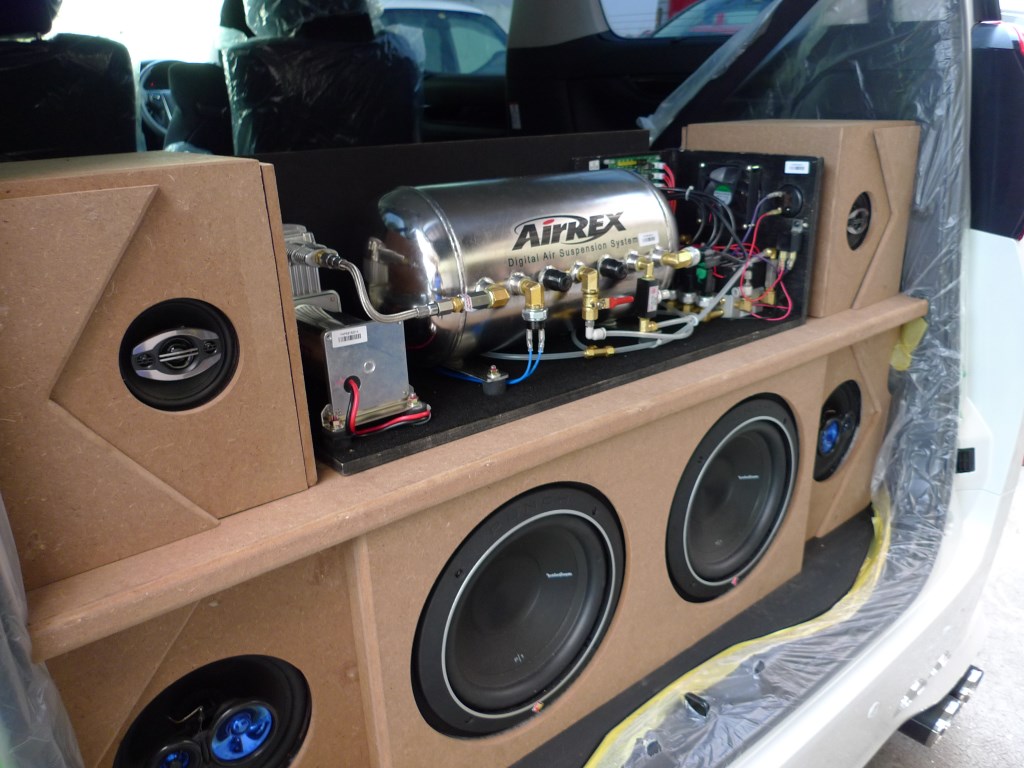

| かなりきれいに各機器が配置されているので そのまま照明を当てるだけで見世物になりそうです。 |
作業工程その３ | |

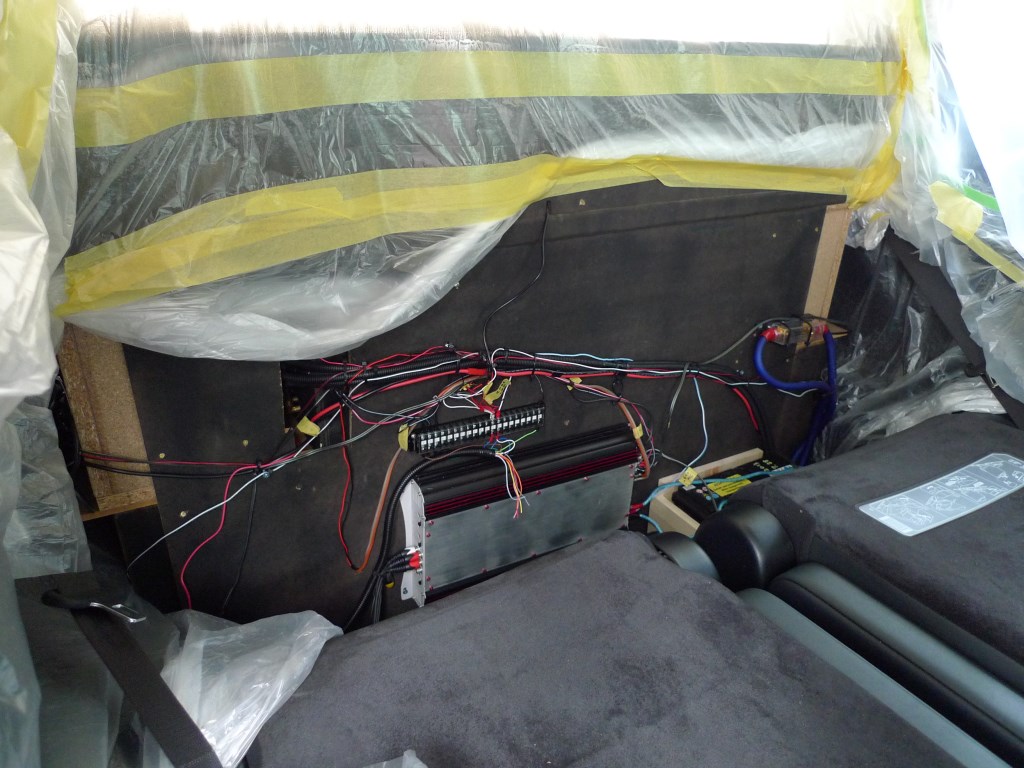

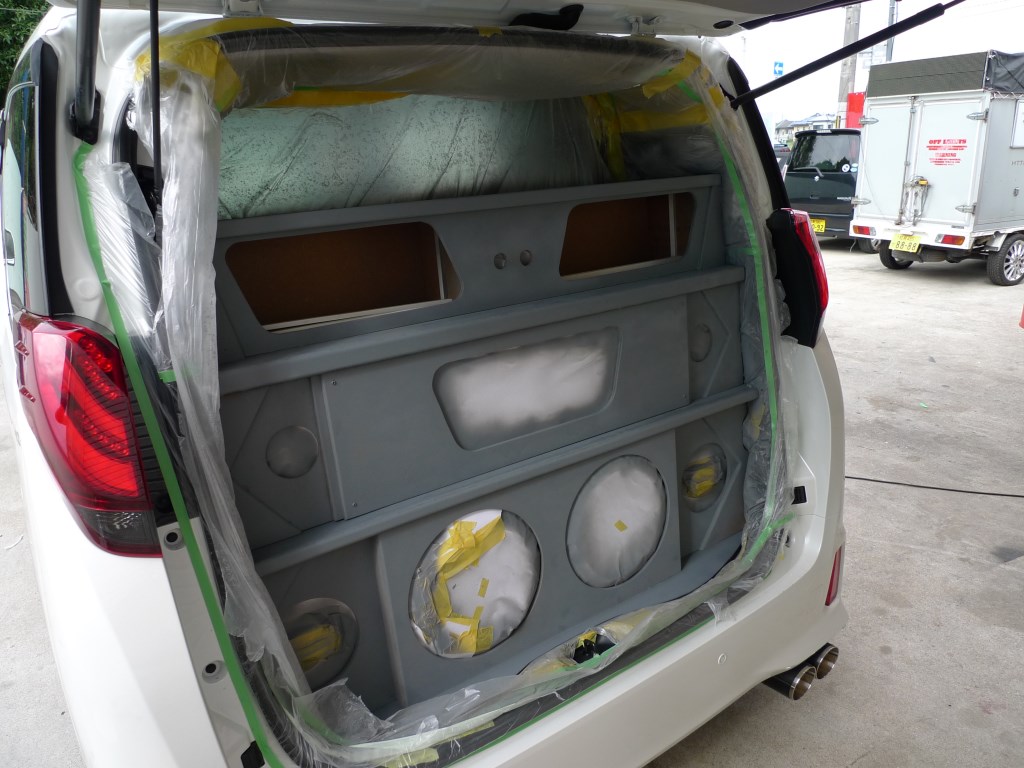

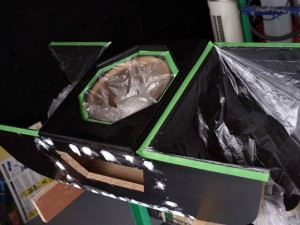

| そして下塗りをして養生したところ キワキワの部分は塗れないと思いますが だましだまし施工します。 それにしても凹凸も多いし 面積も広いし・・・。 植毛は一回勝負なので緊張しますね |
作業工程その４ | |

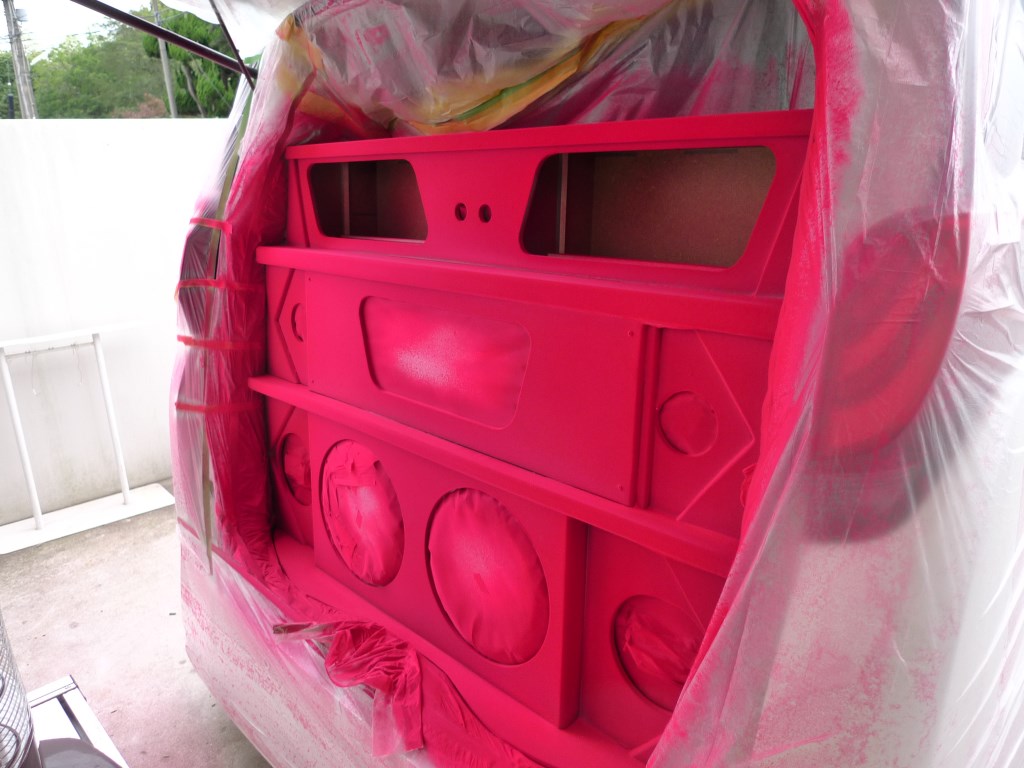

| 接着剤を高圧ガンで塗布して 一気に植毛を施工します。 フロッキーコーティングは静電気の力を使って施工するので 基本的には植毛が勝手に吸い付いて行きます。 なので一番難しいのは接着剤の塗布 塗装の力が試されます。 今回この面積施工するのに接着剤６００ｇとパイル２００ｇを使いました。 塗装がうまい人はこの半分以下で施工できるはずです。 |
作業工程その５ | |

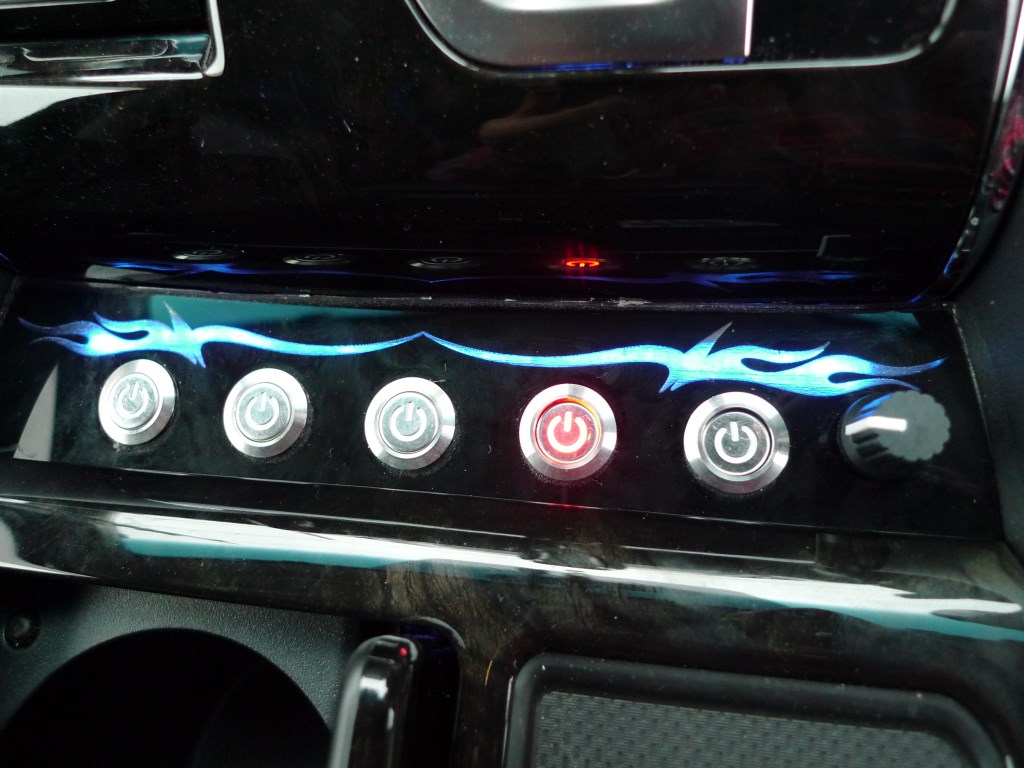

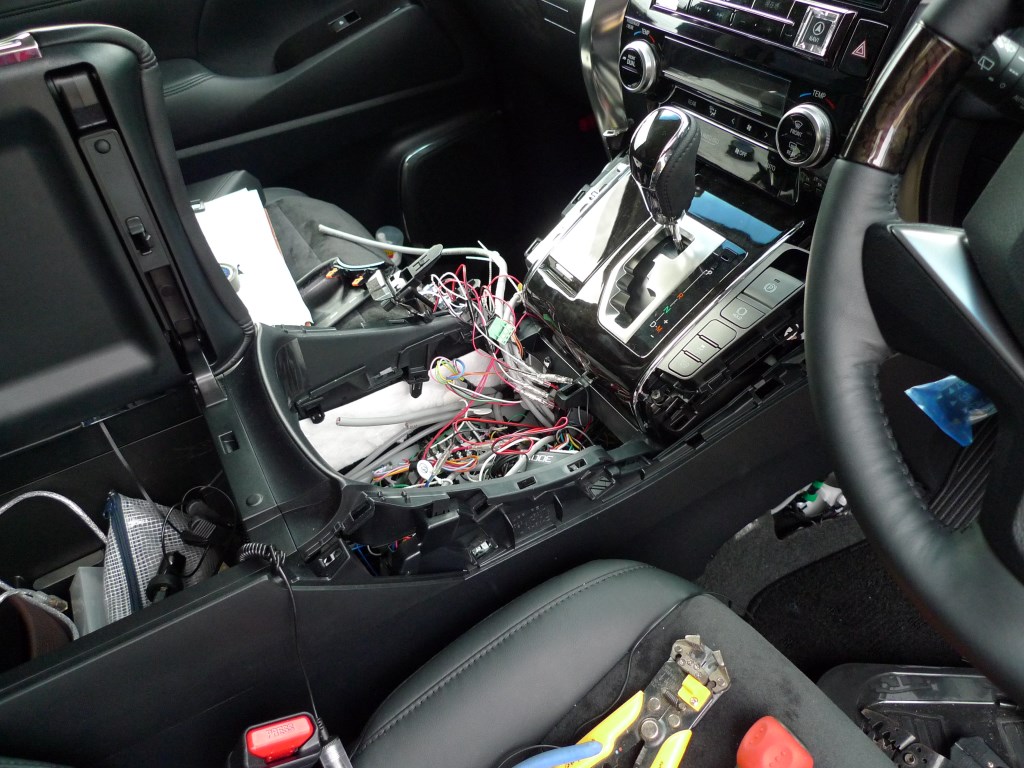

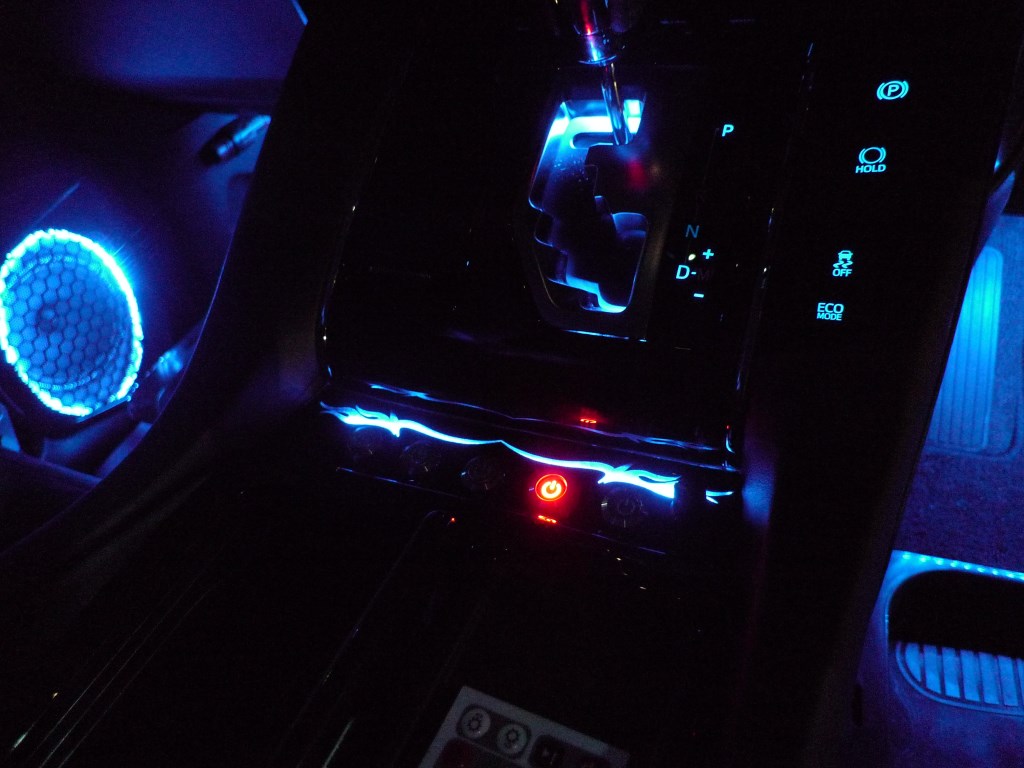

| センターコンソールのスイッチボックスです。 かなり良いできばえになりました。 RGBのセンサーはスイッチの裏側に配置しています。 一番右は調光で スイッチパネルの照明とキャリパーカバーのLEDの明るさを調整します。 もちろん消すことも可能 |
作業工程その６ | |

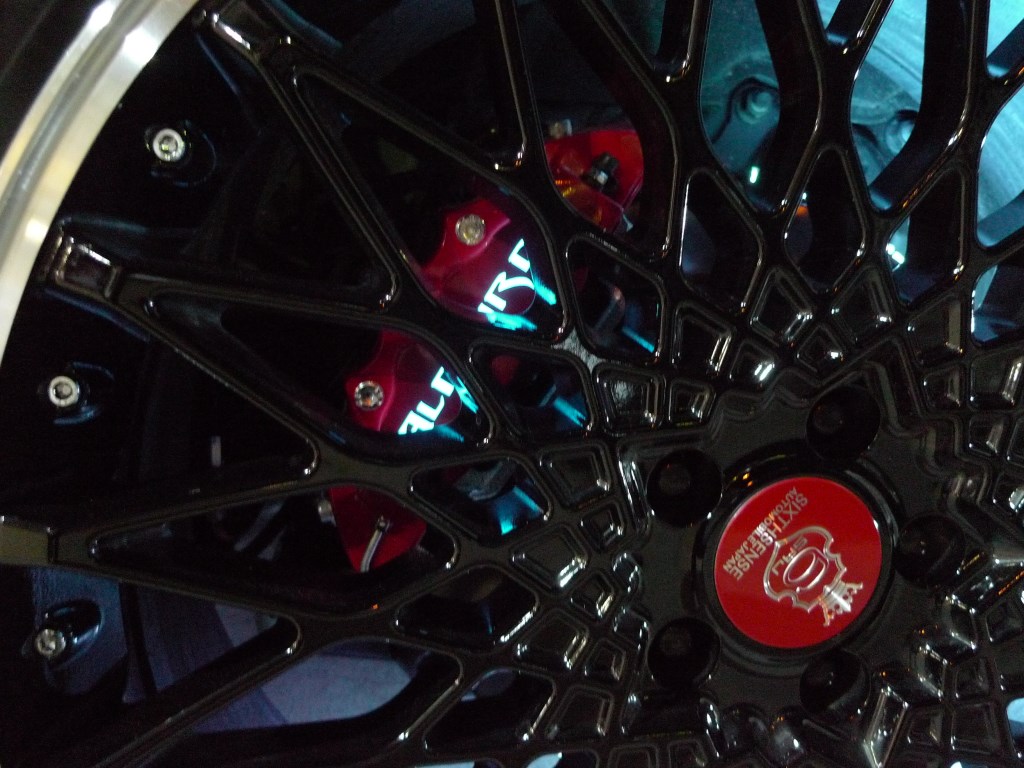

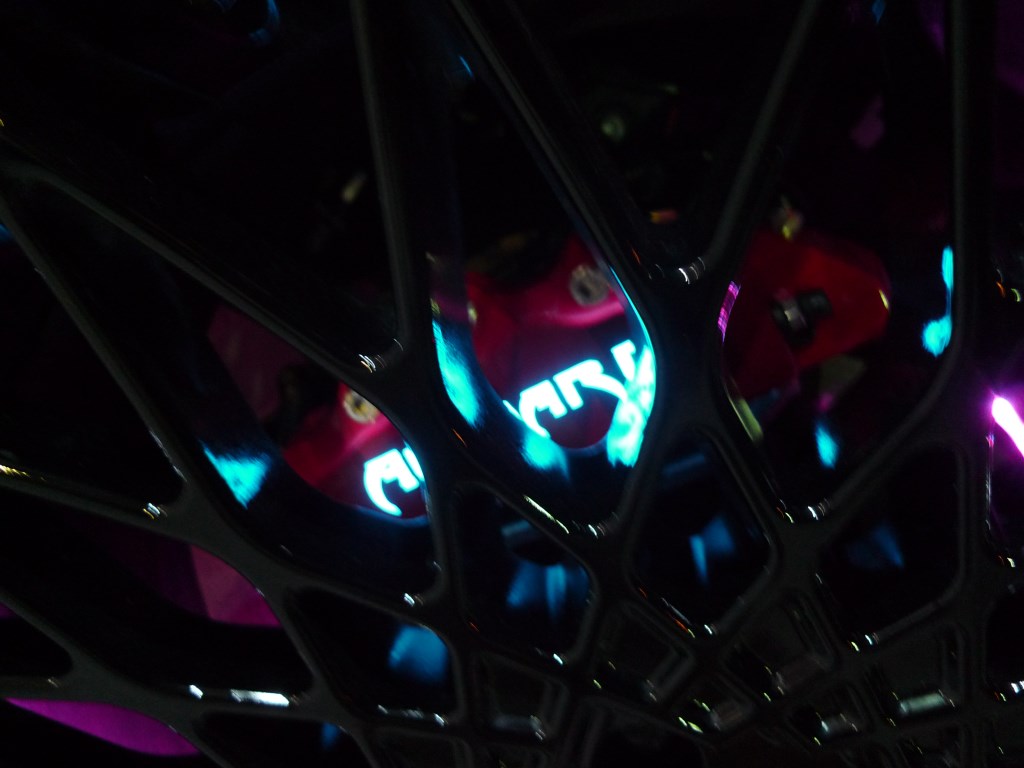

| これが光るキャリパーカバです。 文字は自由にお選びいただけます。 |
作業工程その７ | |

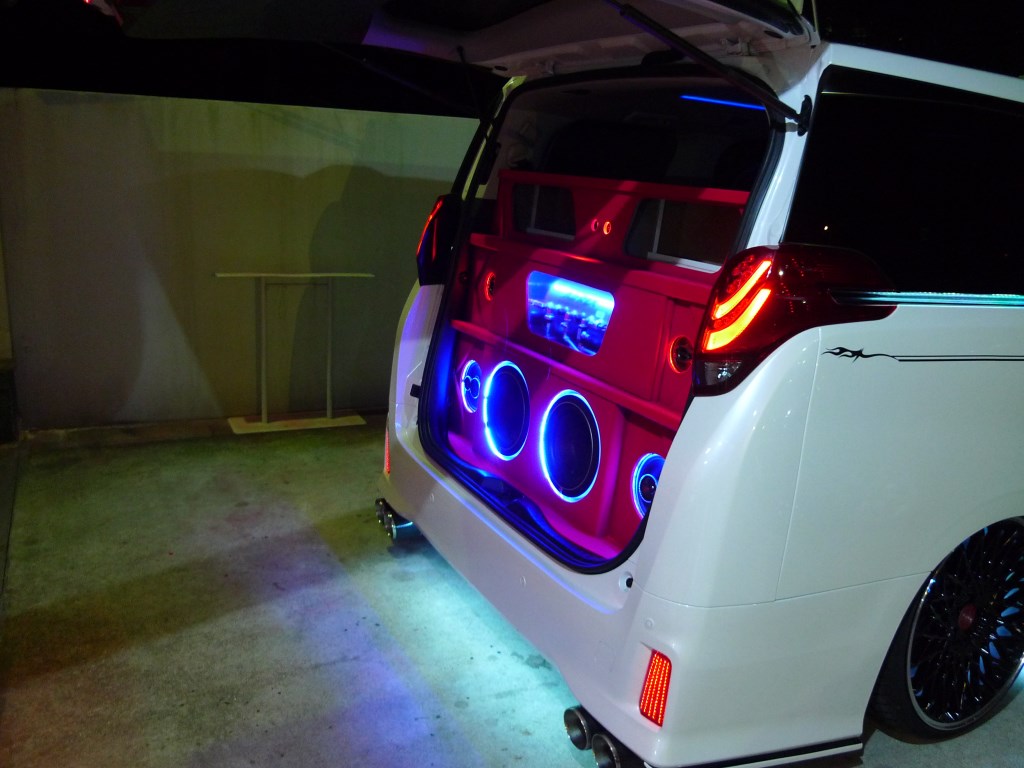

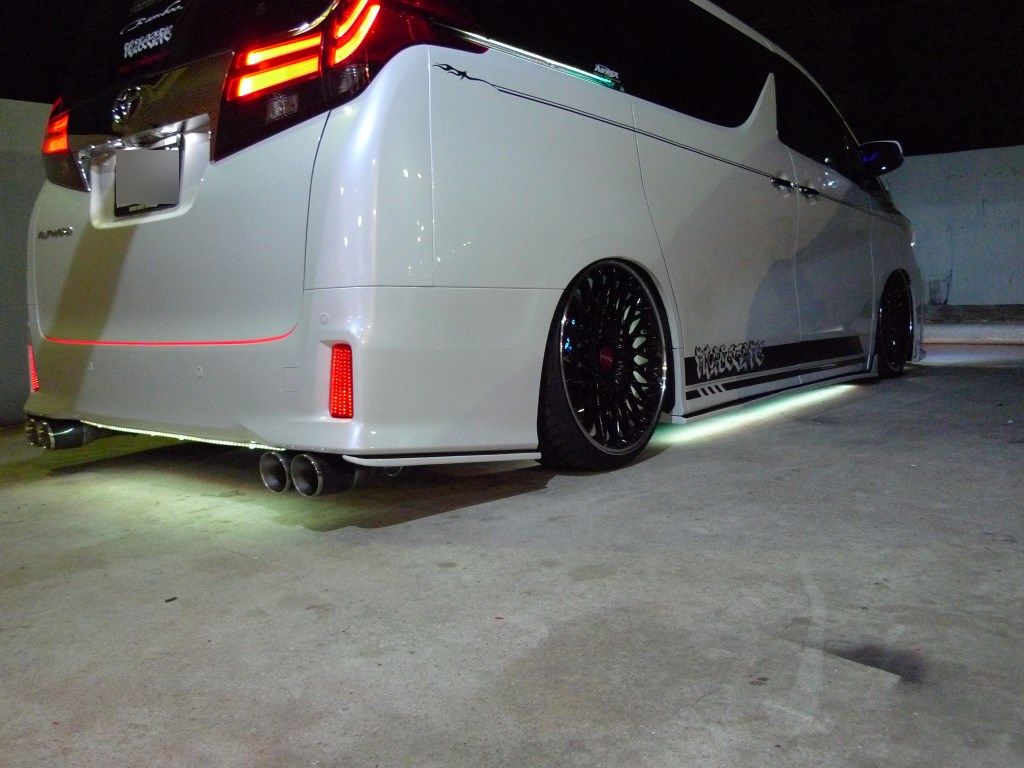

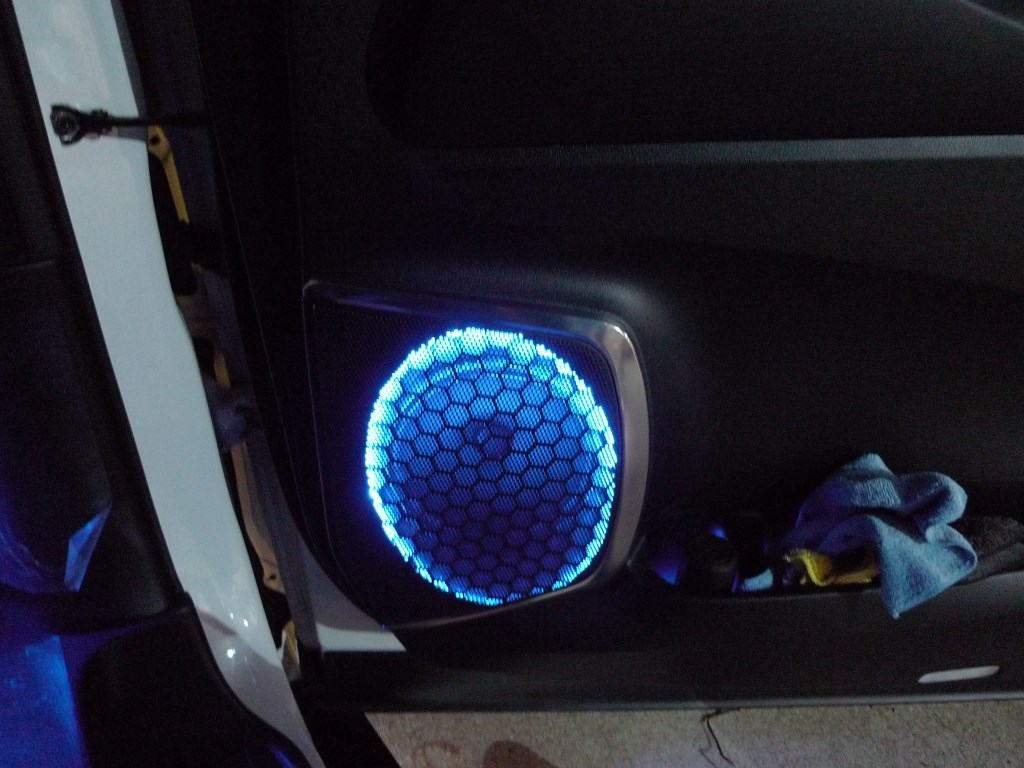

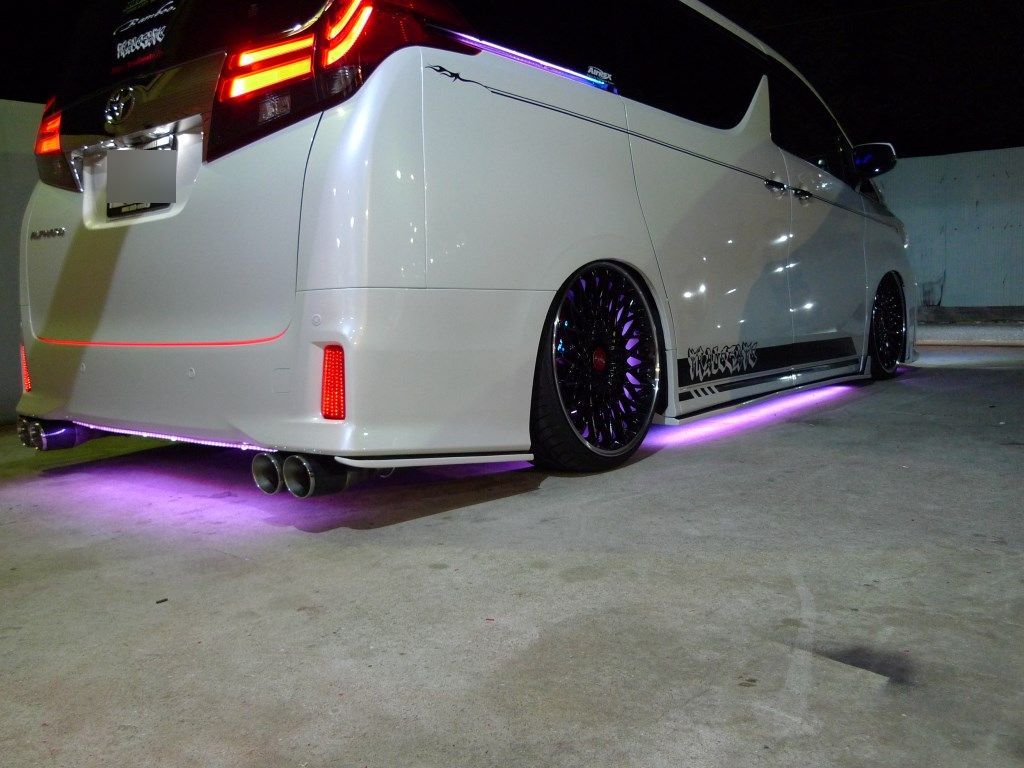

| 事前に仕込んであったLEDにも電気を送ります。 今回はスイッチ1個ですべてのLEDをコントロールします。 |
作業工程その８ | |

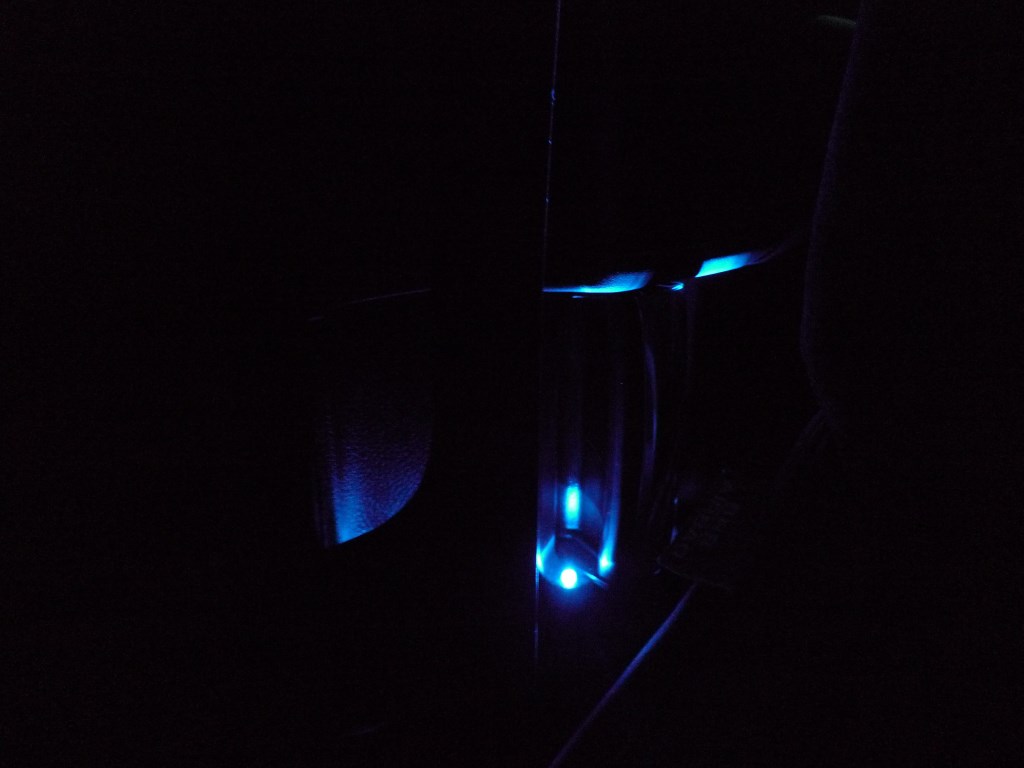

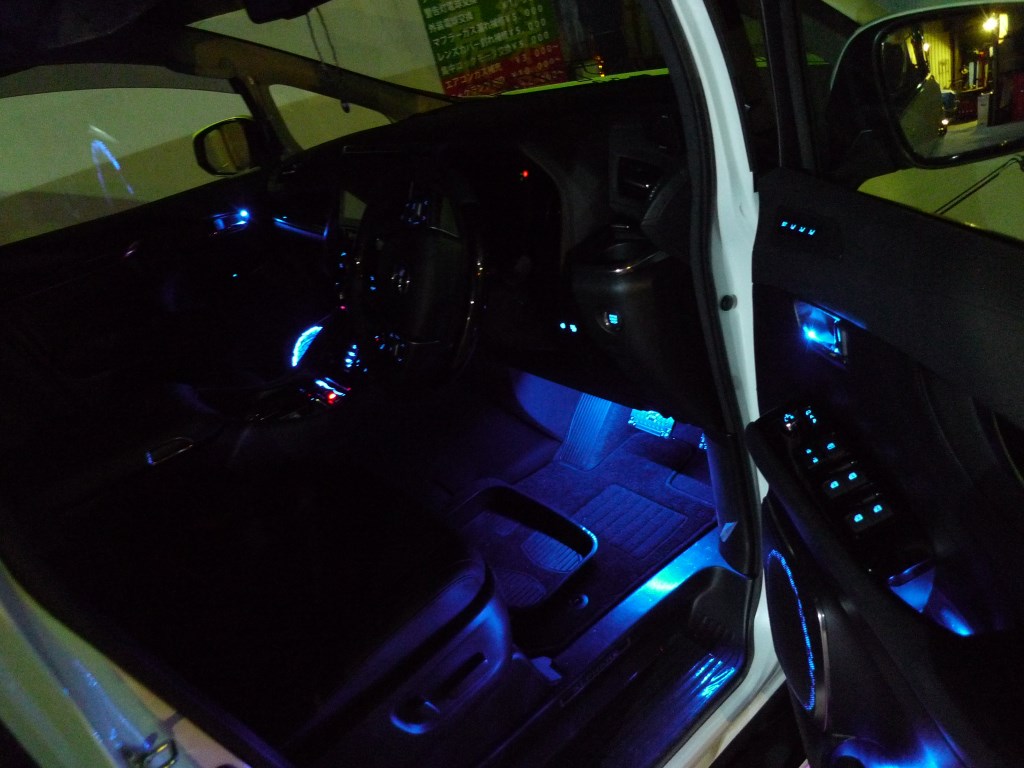

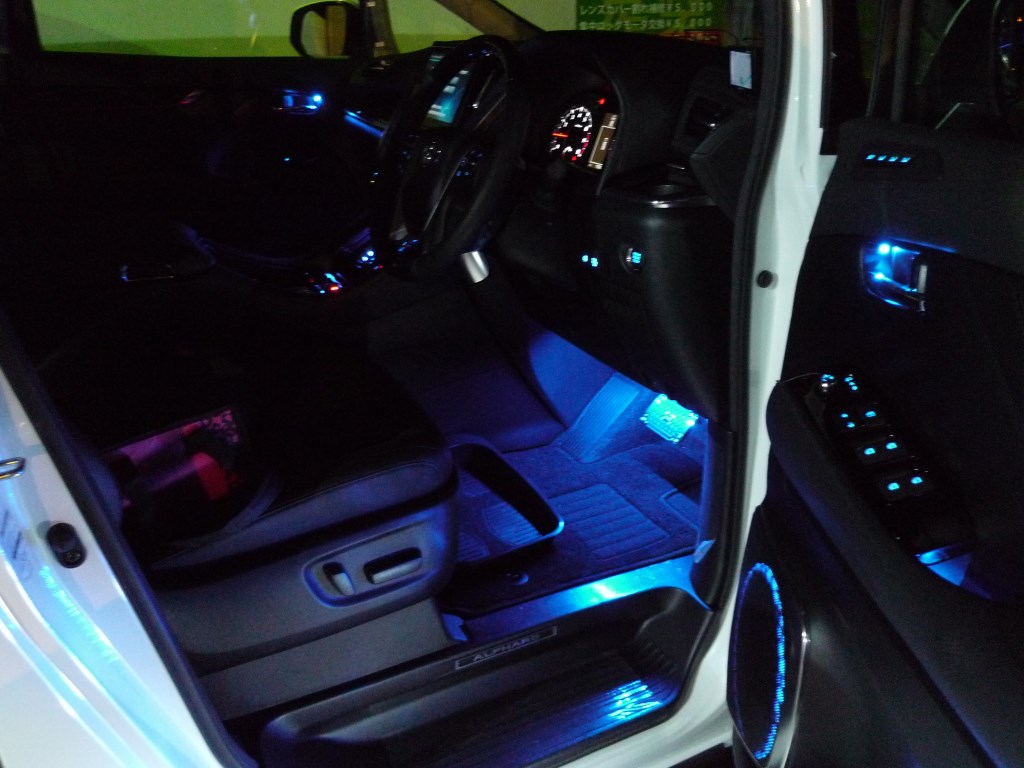

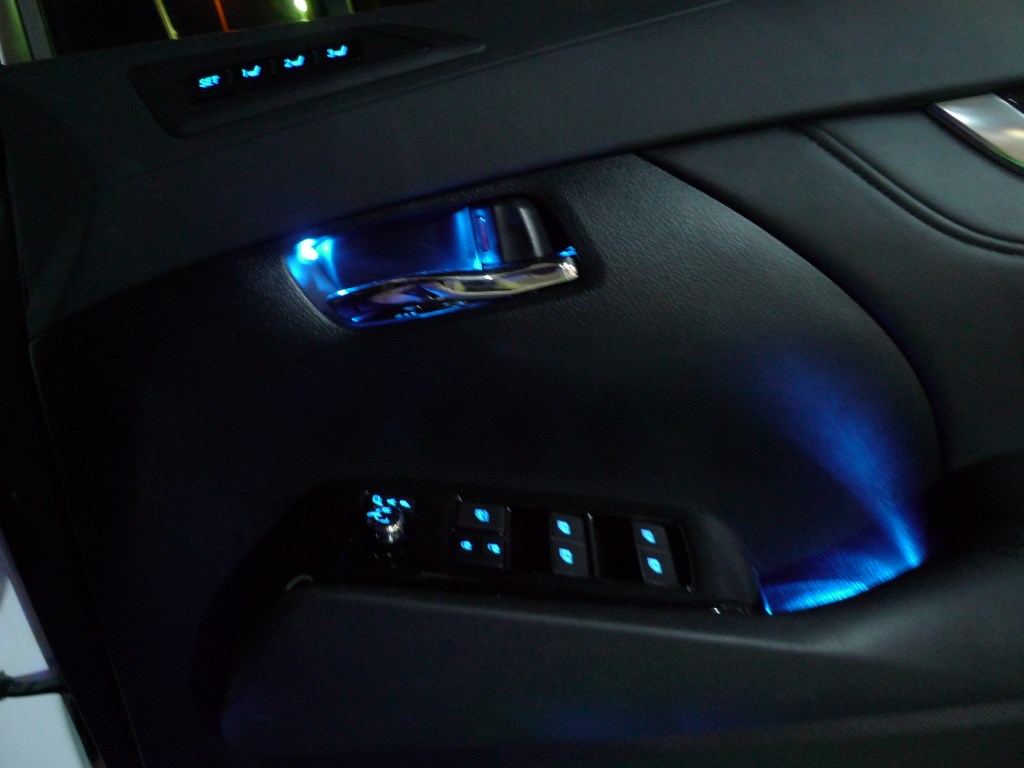

| 室内イルミについては消すことは無いのでスイッチはなしにしています。 |
作業工程その９ | |

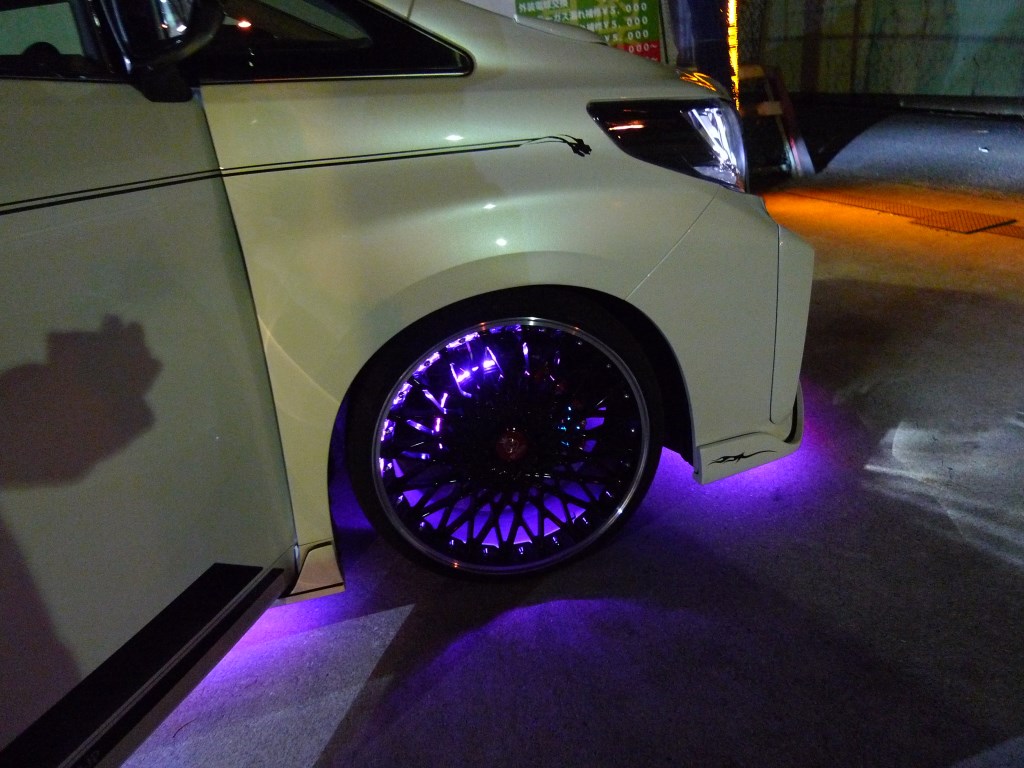

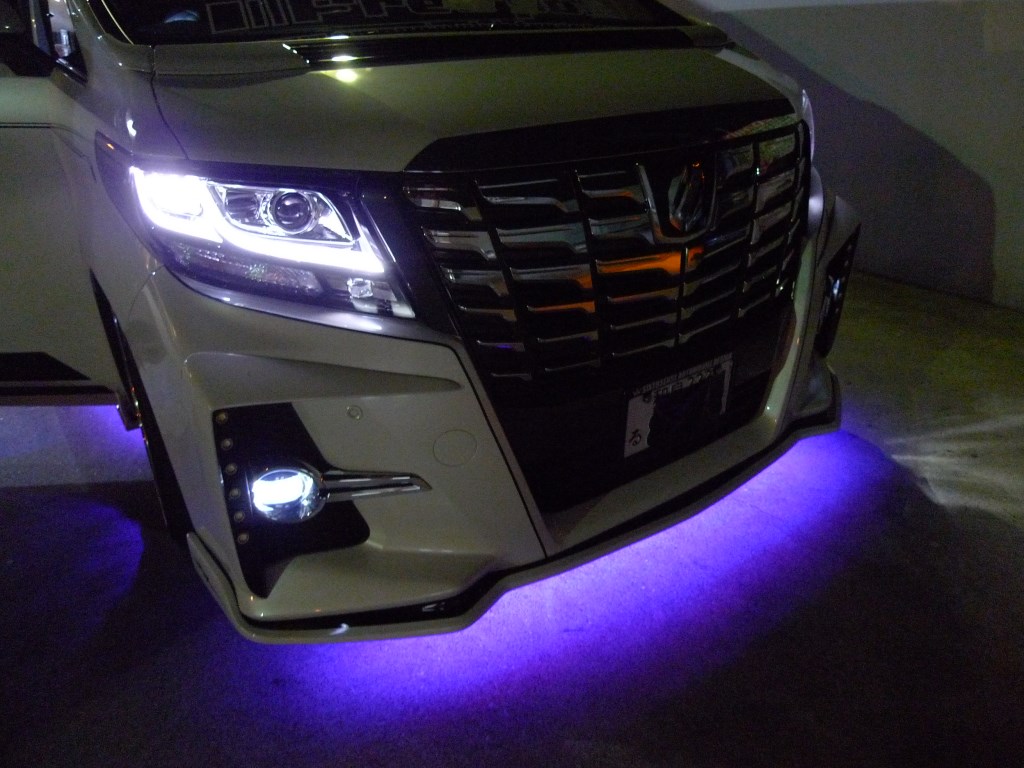

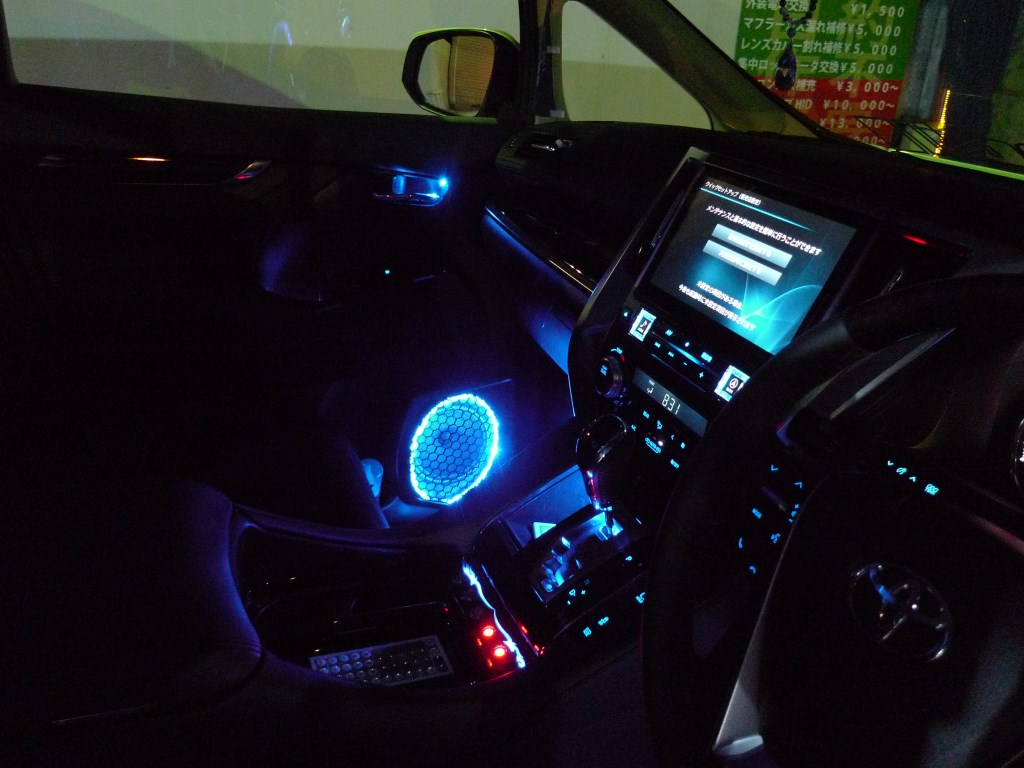

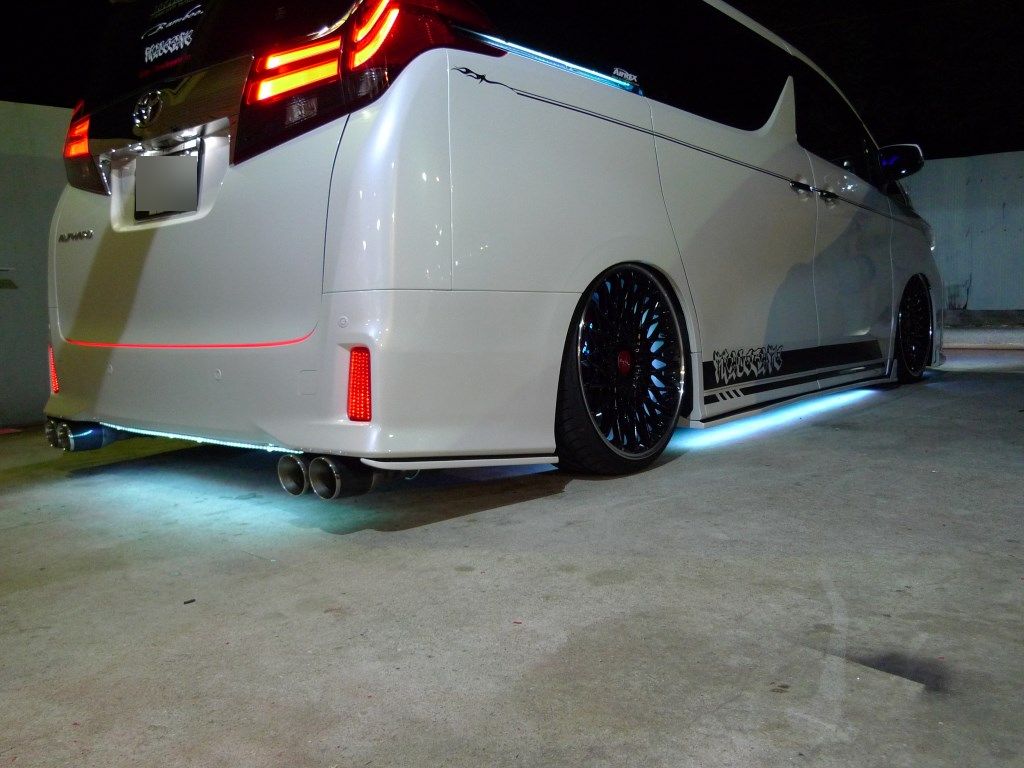

| 今回すべてのLEDをセンターコンソールからコントロールすることが出来ます。 LEDの追加や変更もこの場所ですべて出来ます。 |
作業工程その１０ | |

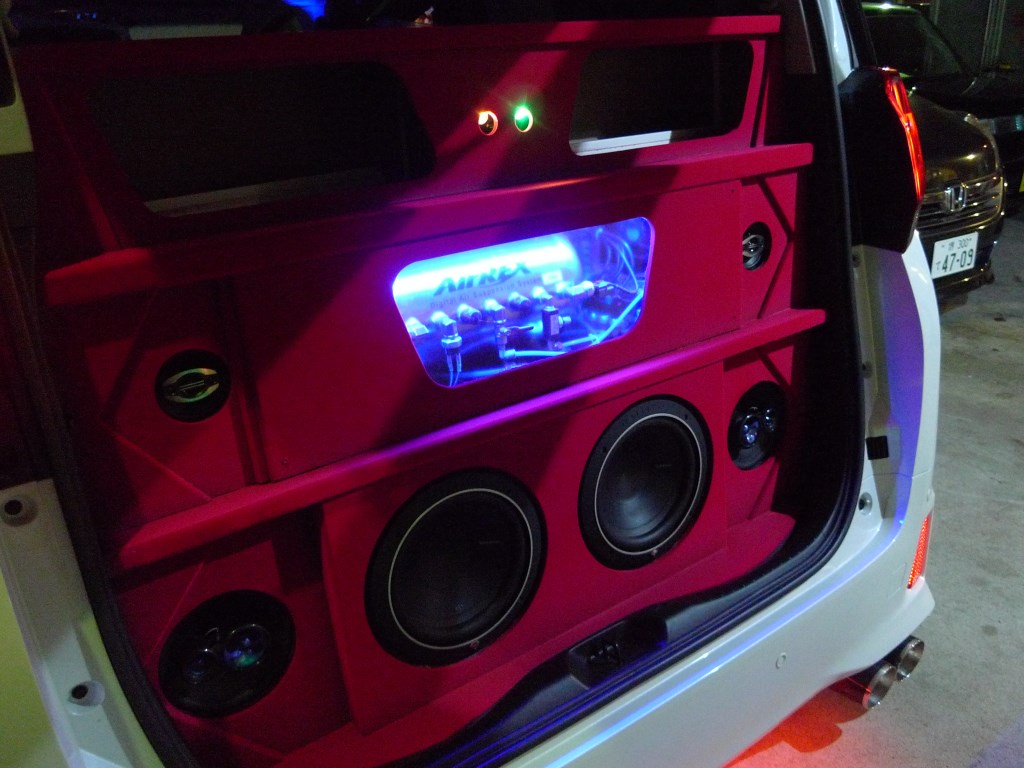

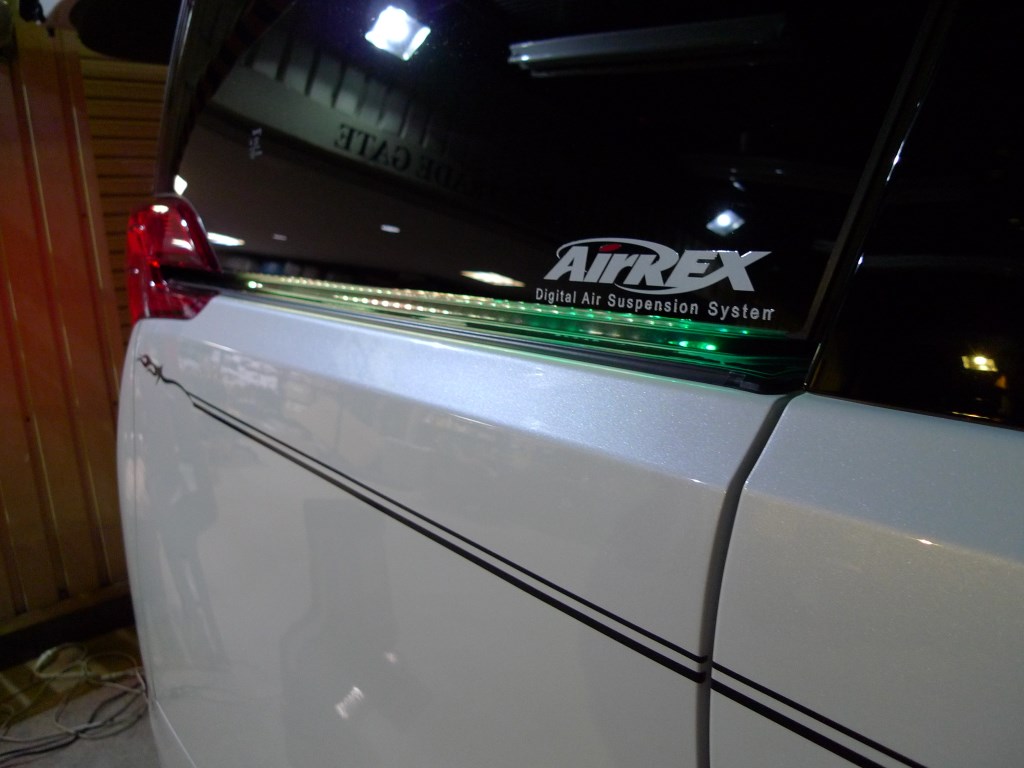

| エアータンクもいい感じに光ってますね。 |
